Caudalímetro ultra-sônico

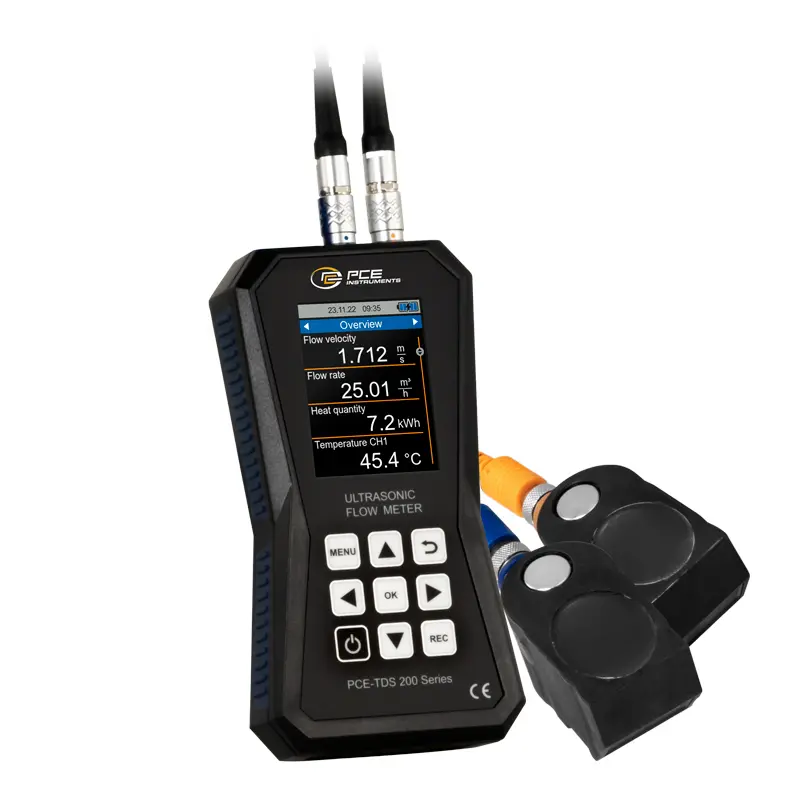

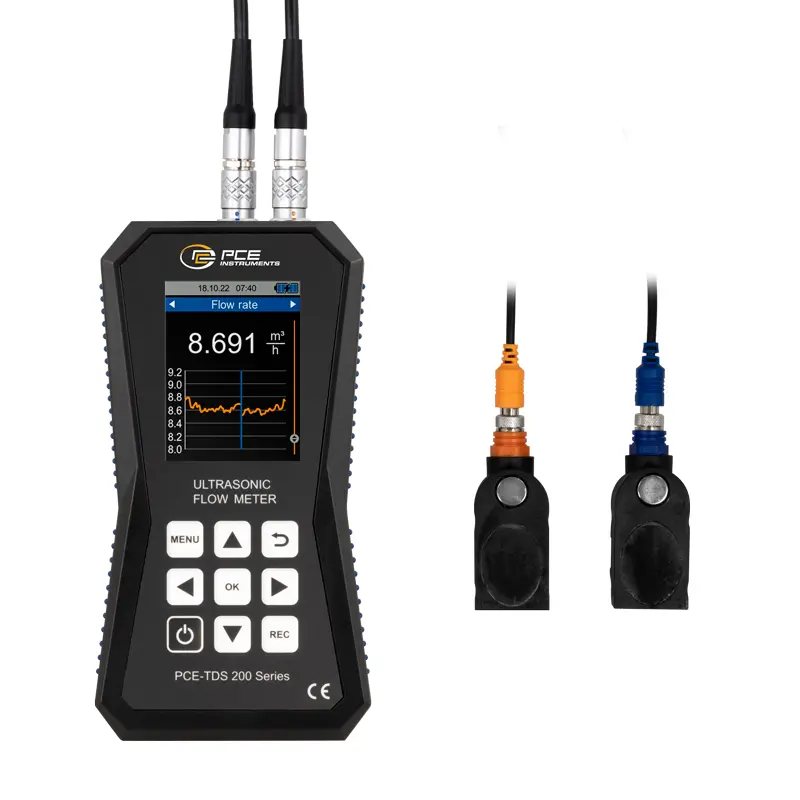

Caudalímetro ultra-sônico PCE-TDS 200 M

Referência: PCE-TDS 200 M
GTIN (EAN): 4250348731272
1.999,90 €
2.419,88 €
Preço sem IVA e sem frete (8,00 € + IVA)
:
4250348731272
PCE-TDS 200 M
Prazo de entrega:10-15 Dias
Sim
Líquidos
USB

Descrição

Caudalímetro ultra-sônico com 32 GB de memória / Faixa: ±32 m/s / Reprodutibilidade: ±0,5 % do valor medido / Diferentes sondas disponíveis / Alarme / Display LCD de 2,8" / Para qualquer meio / Opcional: Certificado de calibração ISO ou DAkkS

O caudalímetro ultra-sônico oferece uma faixa de medição de ±32 m/s e apresenta precisão de ±1,5 % do valor medido para tubulações ≥50 mm e ±3,5 % para tubulações <50 mm, com reprodutibilidade de ±0,5 %. Para a instalação dos sensores, um menu de ajuda facilita o processo, indicando graficamente a qualidade do sinal e a distância correta dos sensores. Após a configuração da tubulação e do meio, a velocidade do fluxo, o fluxo e o volume são exibidos no display do caudalímetro. O dispositivo permite exibir medições em várias unidades, como m³, l, gal, entre outras.

Os dados podem ser armazenados na memória interna de 32 GB, com capacidade para até 10 milhões de registros. O software opcional permite a leitura e análise dos dados, visualização gráfica ou em tabela, exportação em formato *.csv e geração de relatórios PDF. O software também permite ajustar o dispositivo e visualizar os dados em tempo real.

Para determinar a energia térmica, o modelo PCE-TDS 200+ pode ser equipado com dois termopares adicionais. Um sensor é instalado na tubulação de entrada e o outro na de retorno. A diferença de temperatura e o fluxo medido permitem calcular a energia térmica, sendo útil para a verificação de sistemas de aquecimento.

O display LCD colorido de 2,8" proporciona uma leitura fácil. Opcionalmente, é possível solicitar um certificado de calibração ISO ou DAkkS.

Características

- Diâmetro da tubulação de DN 50 … 700 / 57 … 720 mm
- Faixa: ±32 m/s
- Interface USB-C para transferência de dados
- Software opcional para análise de dados
- Reprodutibilidade: ±0,5 % do valor medido
- Memória para 10 milhões de valores
- Configuração livre de valores de alarme
- Certificado de calibração ISO ou DAkkS opcional

Especificações

Faixa  ±32 m/s
Resolução  0,001 m/s
PrecisãoDN ≥50 mm: ±1,5 % do valor medido para velocidades > 0,3 m/s
 DN <50 mm: ±3,5 % do valor medido para velocidades> 0,3 m/s
Reprodutibilidade  ±0,5 % do valor medido

SensorPCE-TDS 200 M SENSOR
Diâmetro da tubulação  DN 50 … 700 / 57 … 720 mm
Dimensões  70 x 40 x 37 mm
Temperatura do fluido  -30 … 160 °C
Montagem em trilho  Não

Métodos de medição  Z / V / N / W
Meios  - Água
  - Água de mar
  - Óleo
  - Cru
  - Metanol
  - Etanol
  - Diesel
  - Gasolina
  - Petróleo
  - Personalizado (ajuste manual da velocidade do som do meio)

Qualquer líquido com uma impureza inferior a  <5 %
Material da tubulação  - Cobre CU
  - Aço FE
  - Aço inoxidável VA
  - Alumínio AL
  - Latão ME
  - Ferro fundido CI
  - Ferro FE
  - Níquel NI
  - Titânio TI
  - Zinco ZI
  - Acrílico AC
  - Polietileno PE
  - Polipropileno PP
  - Cloreto de polivinila PVC
  - Nylon NY
  - Personalizado (ajuste manual da velocidade do som da tubulação)

Material de revestimento interior da tubulação  - Sem revestimento
  - Resina de epoxi
  - Borracha
  - Argamassa
  - Poliestireno PS
  - Polietileno PE
  - Politetrafluoroetileno PTFE
  - Poliuretano PU
  - Polipropileno PP
  - Personalizado (ajuste manual da velocidade do som do revestimento da tubulação)

Parâmetros de medição PCE-TDS 200  Velocidade do fluxo / fluxo / Volume
Unidades (dimensões)   mm / in
Unidades (velocidade do fluxo)   m/s / ft/s
Unidades (fluxo)   m³ / l / gal / igl / mgl / cf / bal / ib / ob /
Unidades (tempo)  segundos / minutos / horas / dias
Unidades (volume)  m³ / l / gal / igl / mgl / cf / bal / ib / ob

Outras especificações
Display  LCD de 2,8“
Unidades  Métrica / Imperial
Idiomas menu  Alemão / Chinês / Espanhol / Francês / Holandês / Inglês
  Italiano / Japonês / Polonês / Português / Russo / Turco
Condições de operação e armazenamentoTemperatura: -20 … +65 °C
 Umidade do ar: 10 … 95 % R.H. sem condensação
Memória  Capacidade de 32 GB / 10 milhões de valores
Interface  USB (para medição em tempo real, transferência de dados, carregamento do acumulador)
Proteção  IP52
Alimentação  Acumulador LiPo, 3,7 V, 2500 mAh
Carregador  USB / 5 V DC / 500 mA
Autonomia  Aprox. 10 h
Dimensões  165 x 85 x 32 mm
Peso  255 g

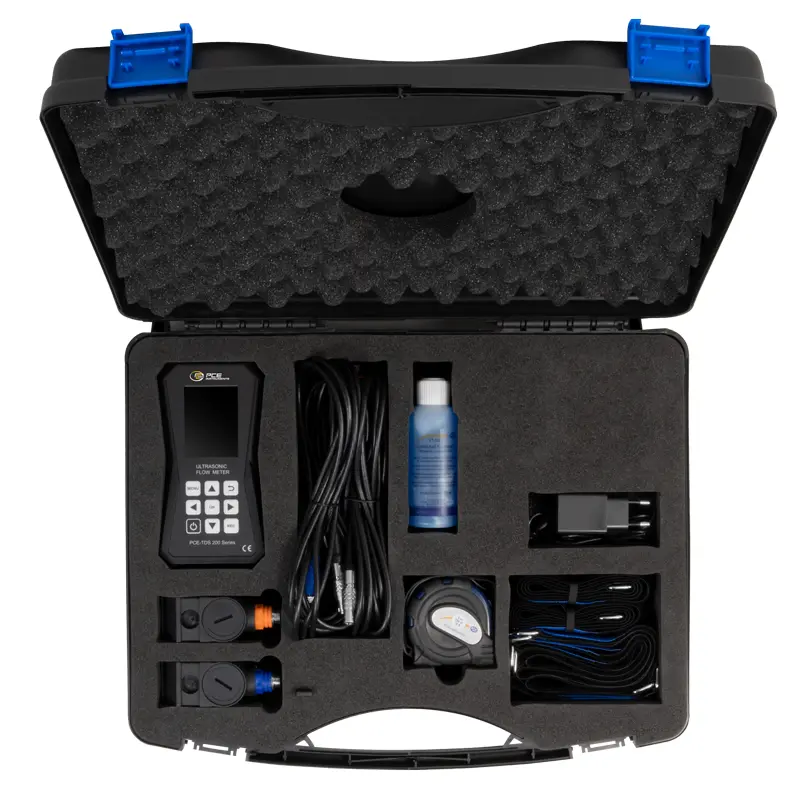

Conteúdo da remessa

1 x Caudalímetro ultra-sônico PCE-TDS 200
1 x Sensor de fluxo PCE-TDS 200 M SENSOR
2 x Cabos de extensão de 5 m cada
2 x Tiras de velcro
1 x Adaptador de rede
1 x Cabo USB-C
1 x Gel de acoplamento
1 x Fluxômetro
1 x Maleta de transporte
1 x Manual de instruções
