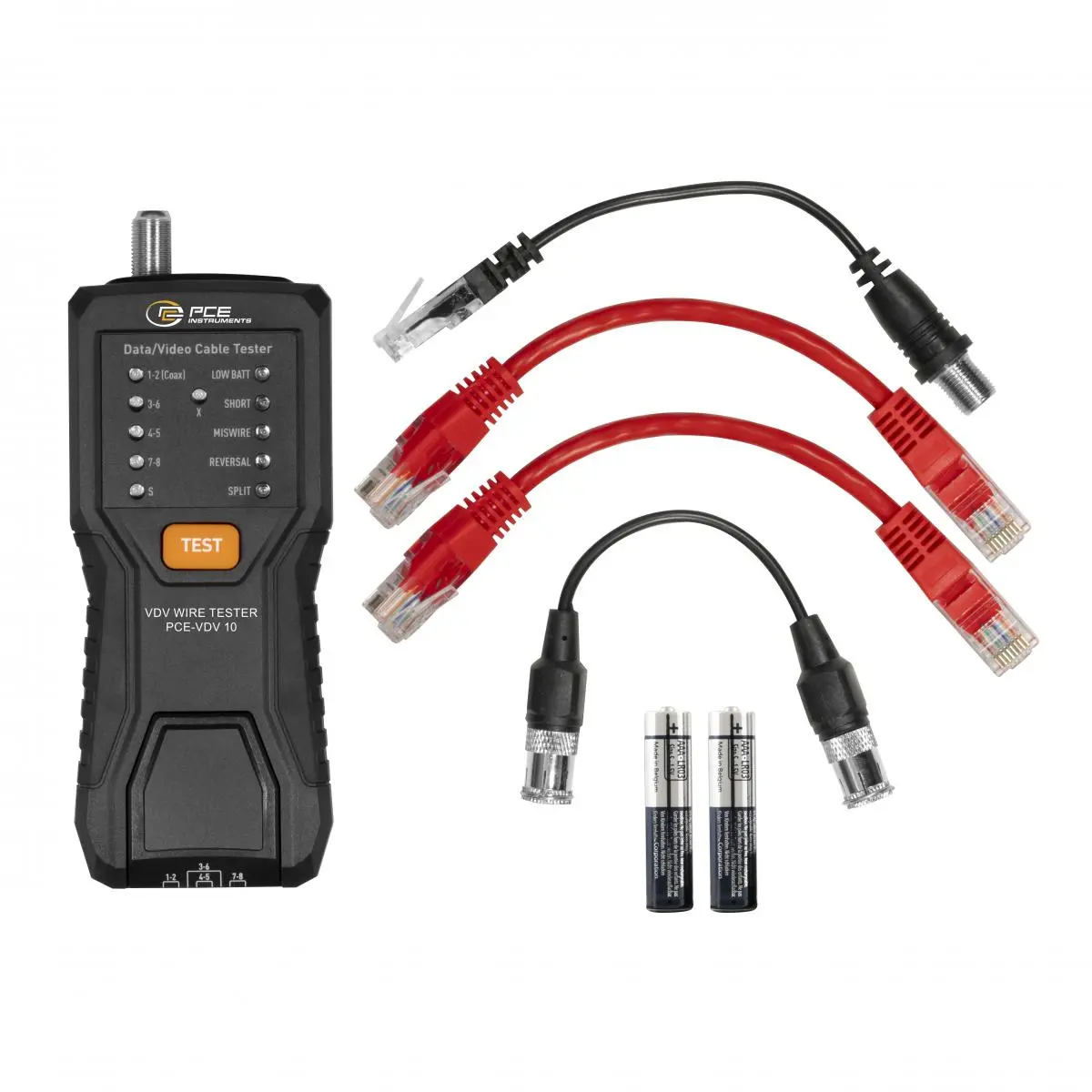

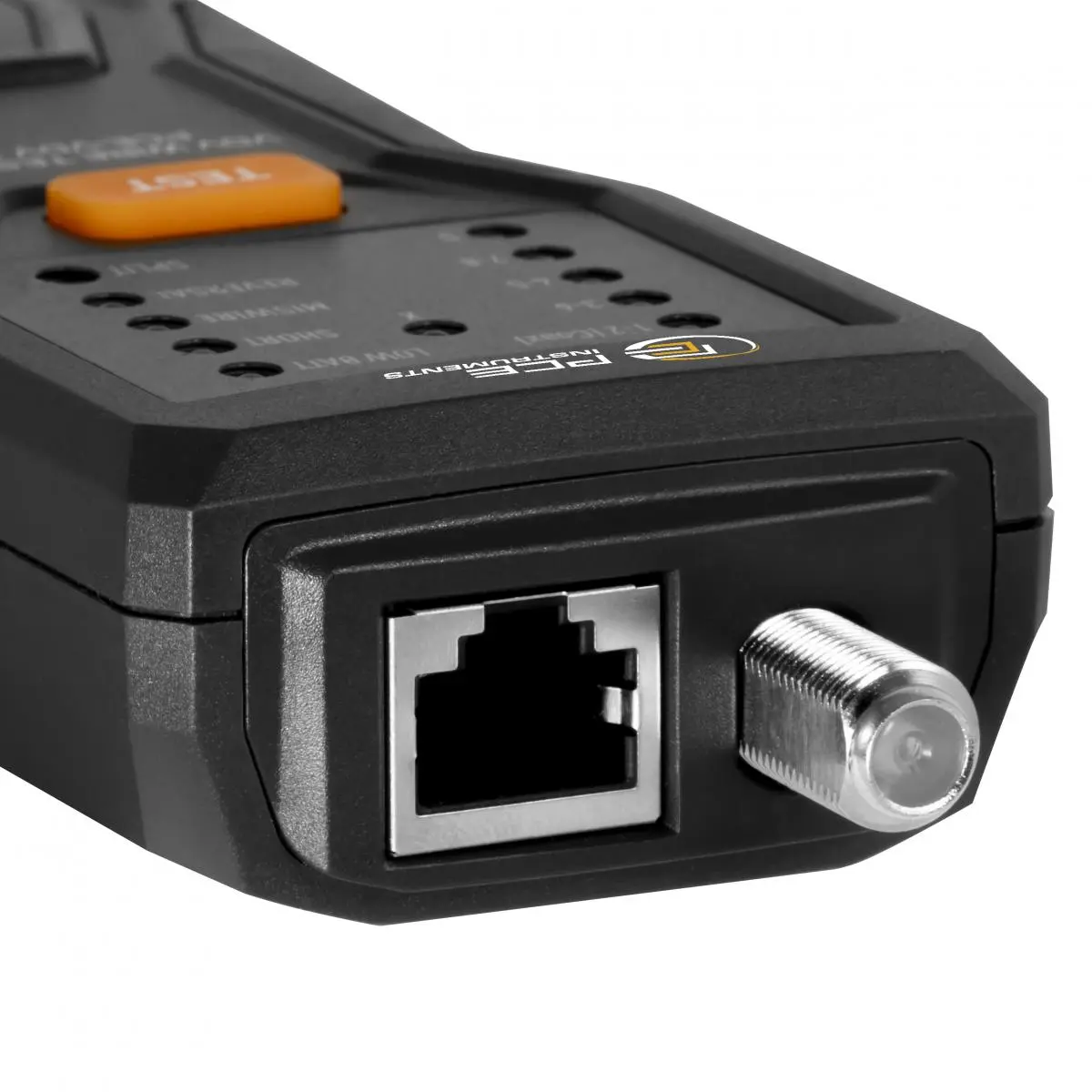

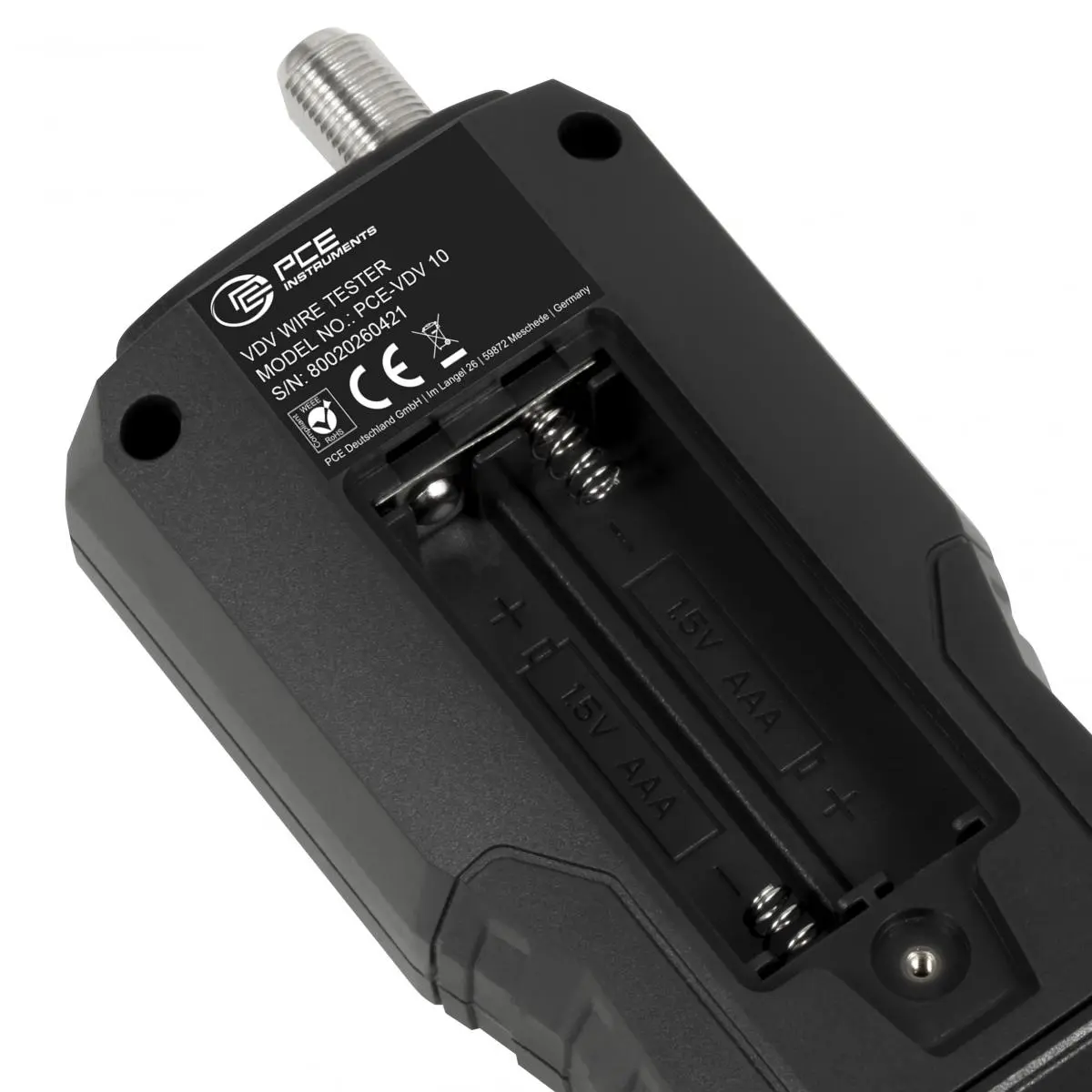

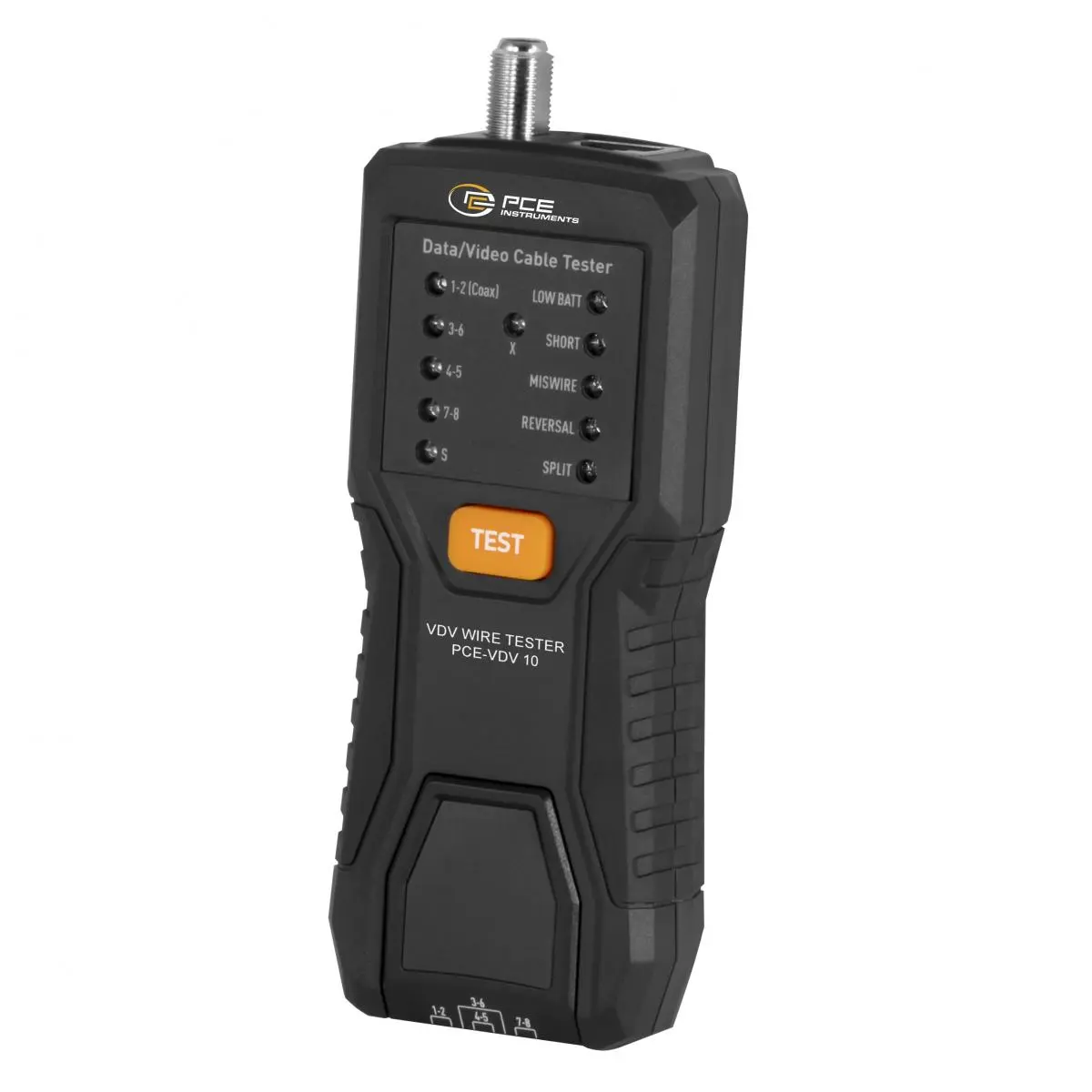

O analisador LAN é um dispositivo de teste portátil para diagnóstico de falhas em cabos de rede e cabos coaxiais, utilizado para verificação rápida de cablagens estruturadas. O analisador LAN suporta cabos de par trançado blindados e não blindados das categorias Cat 3, Cat 5, Cat 5e, Cat 6, Cat 6A, Cat 7 e Cat 7A, bem como cabos coaxiais utilizados em sistemas de televisão, antenas e videovigilância.

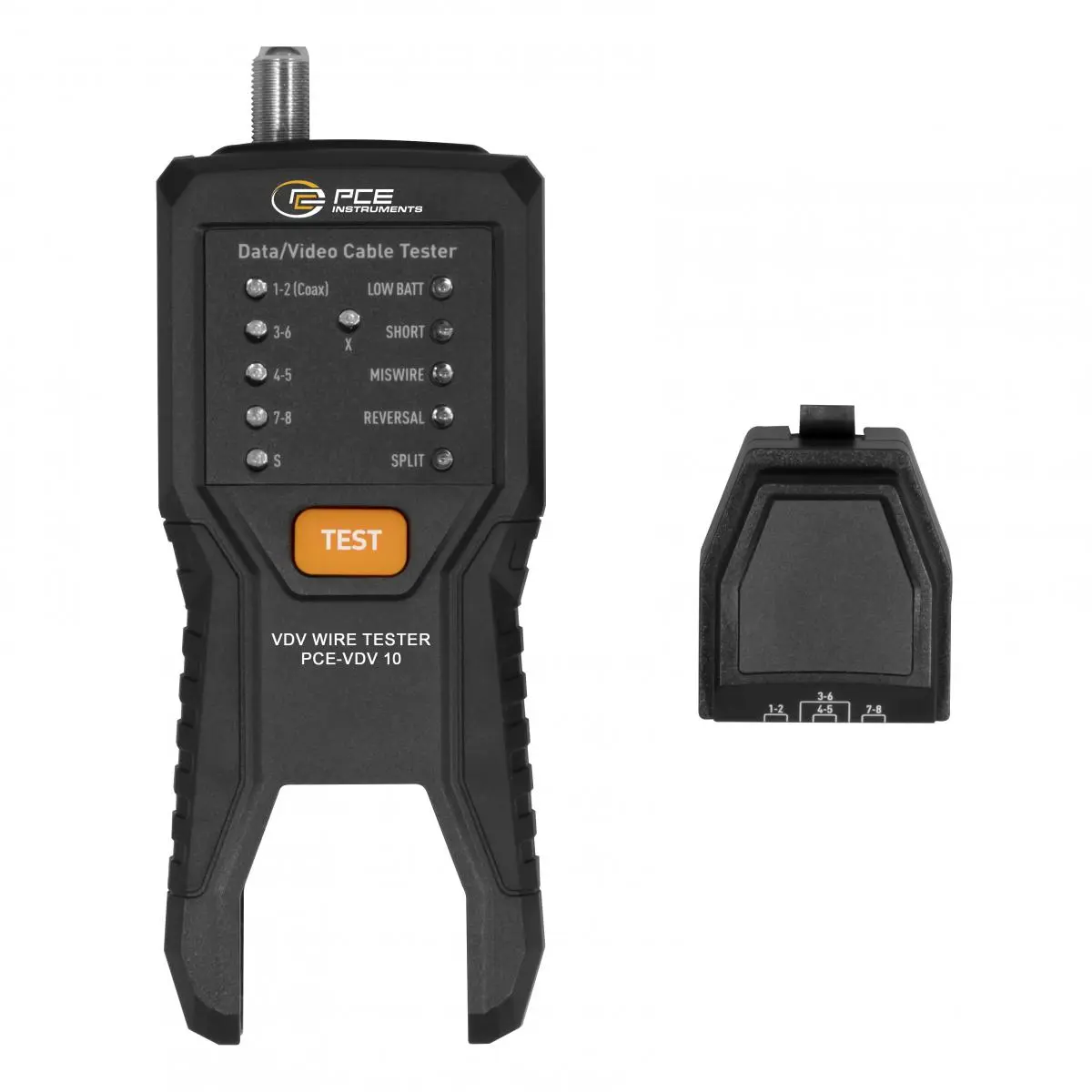

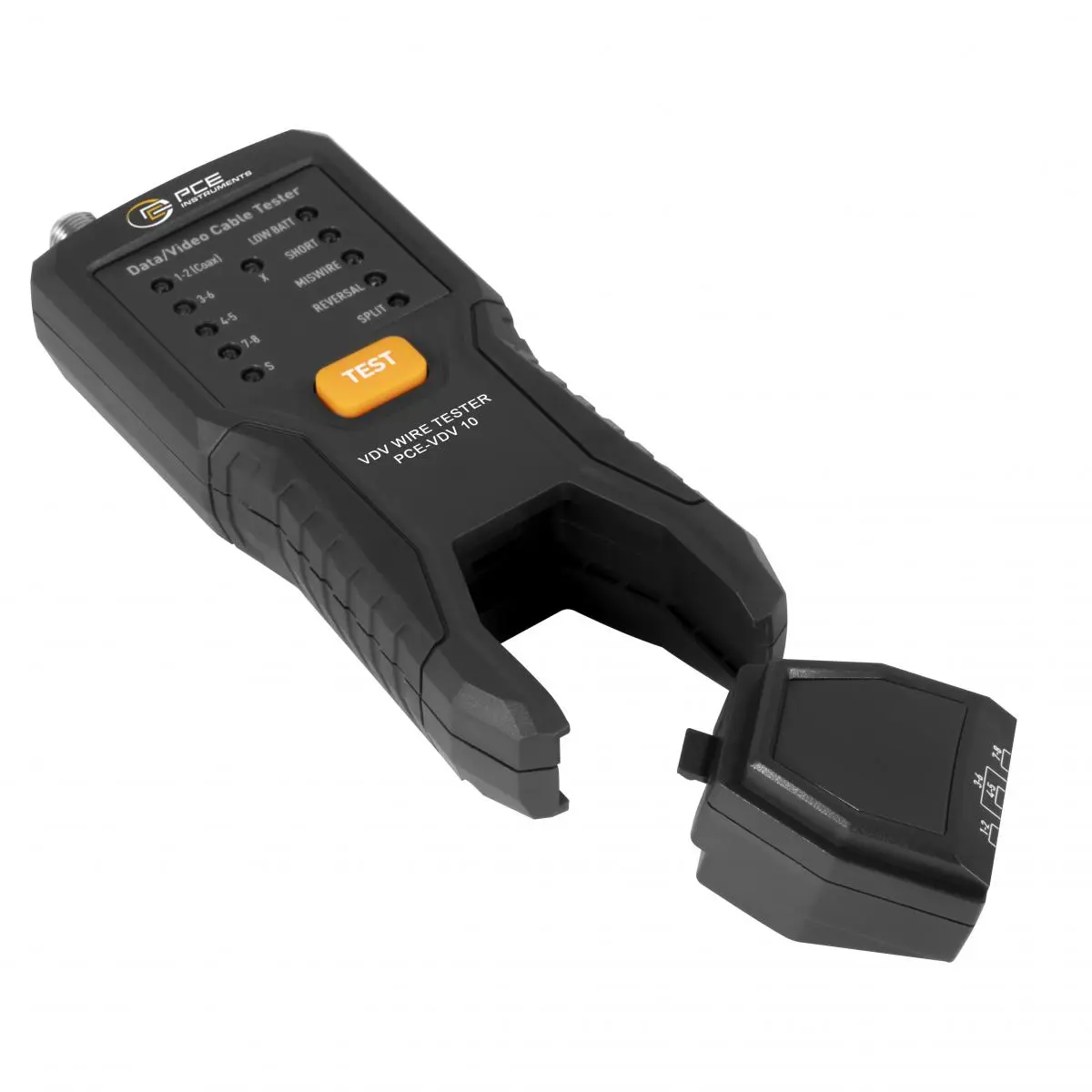

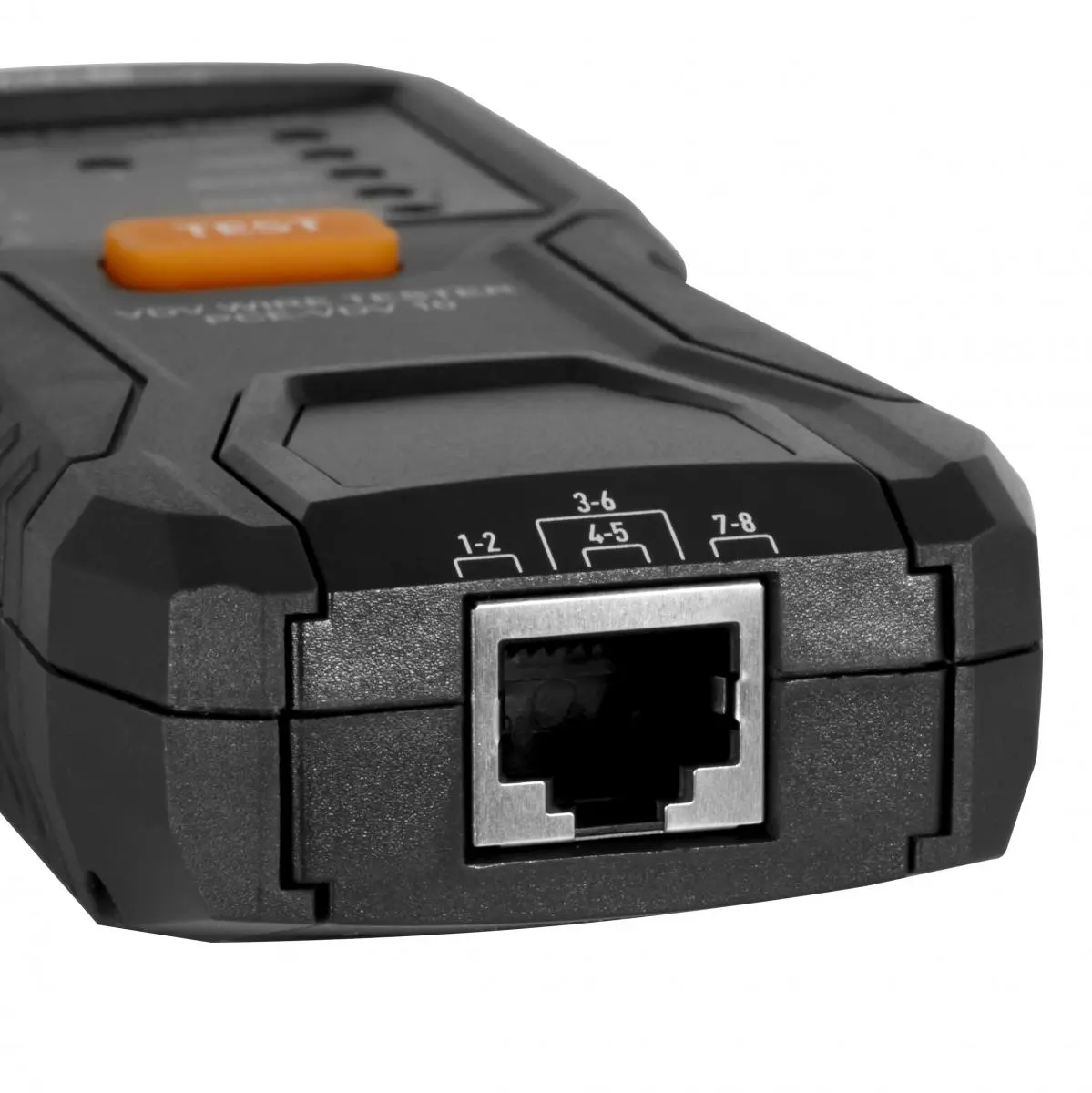

O teste é realizado através de um sistema de duas partes, constituído por uma unidade principal e uma unidade remota, o que permite testar de forma fiável cabos instalados de forma permanente. Os principais procedimentos de teste incluem o teste de continuidade dos condutores (pinos 1 … 8), o teste de cablagem para verificação da atribuição correta dos pares de condutores, bem como a deteção de curto-circuitos, erros de cablagem e falhas de par dividido (split pair). É também verificada a blindagem dos cabos blindados. A faixa de teste abrange comprimentos de cabo até 305 m, enquanto o comprimento mínimo de cabo para a deteção de par dividido é de aproximadamente 0,5 m.

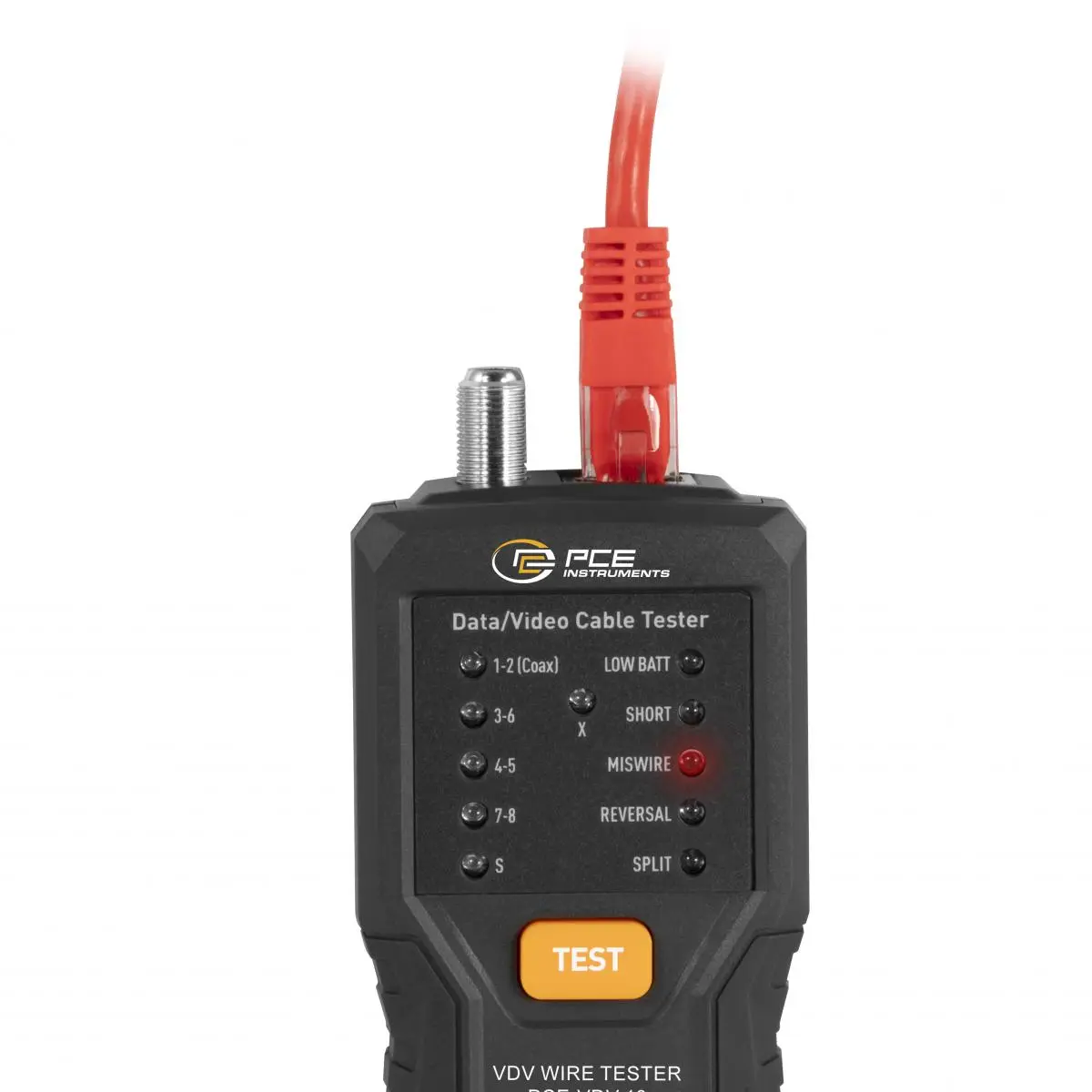

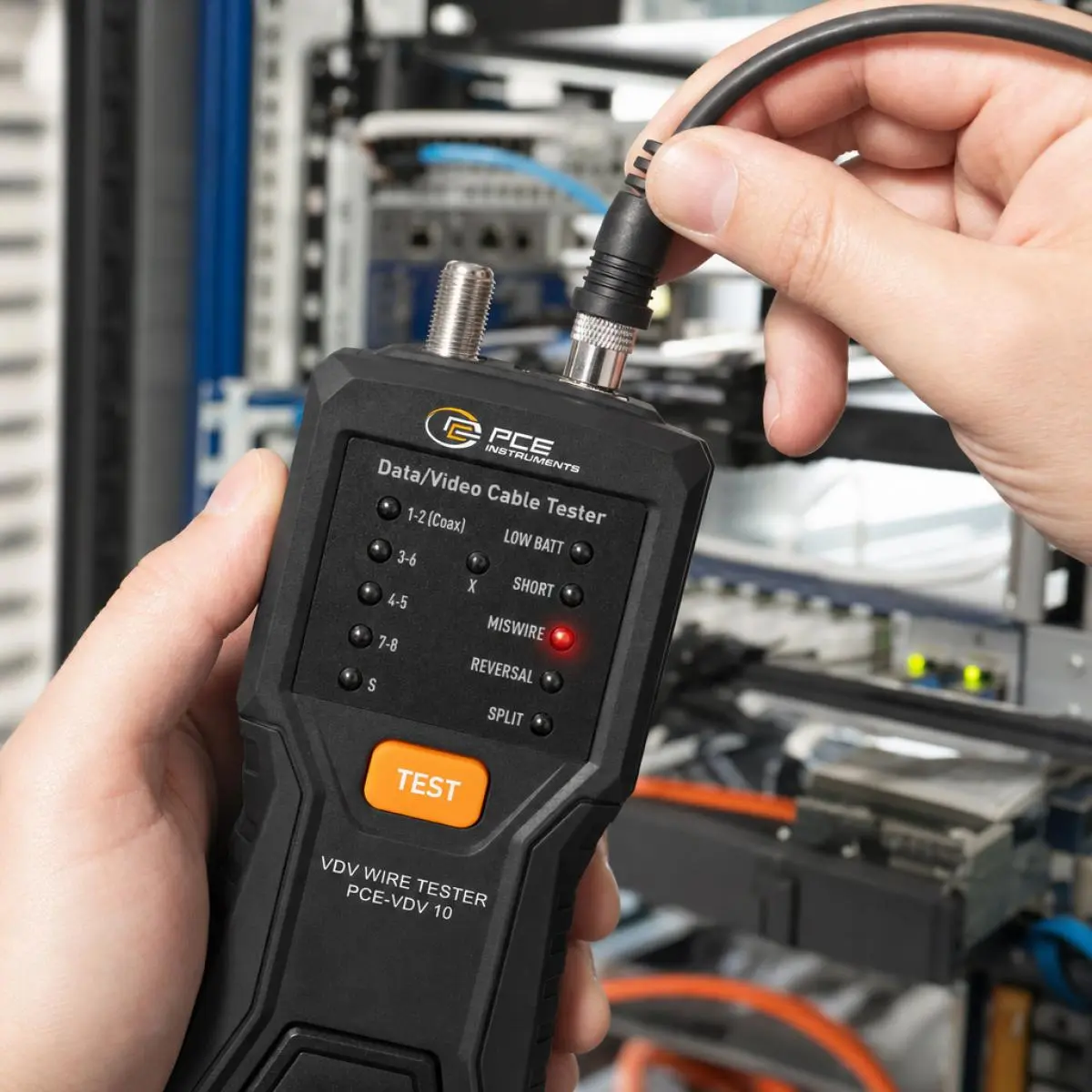

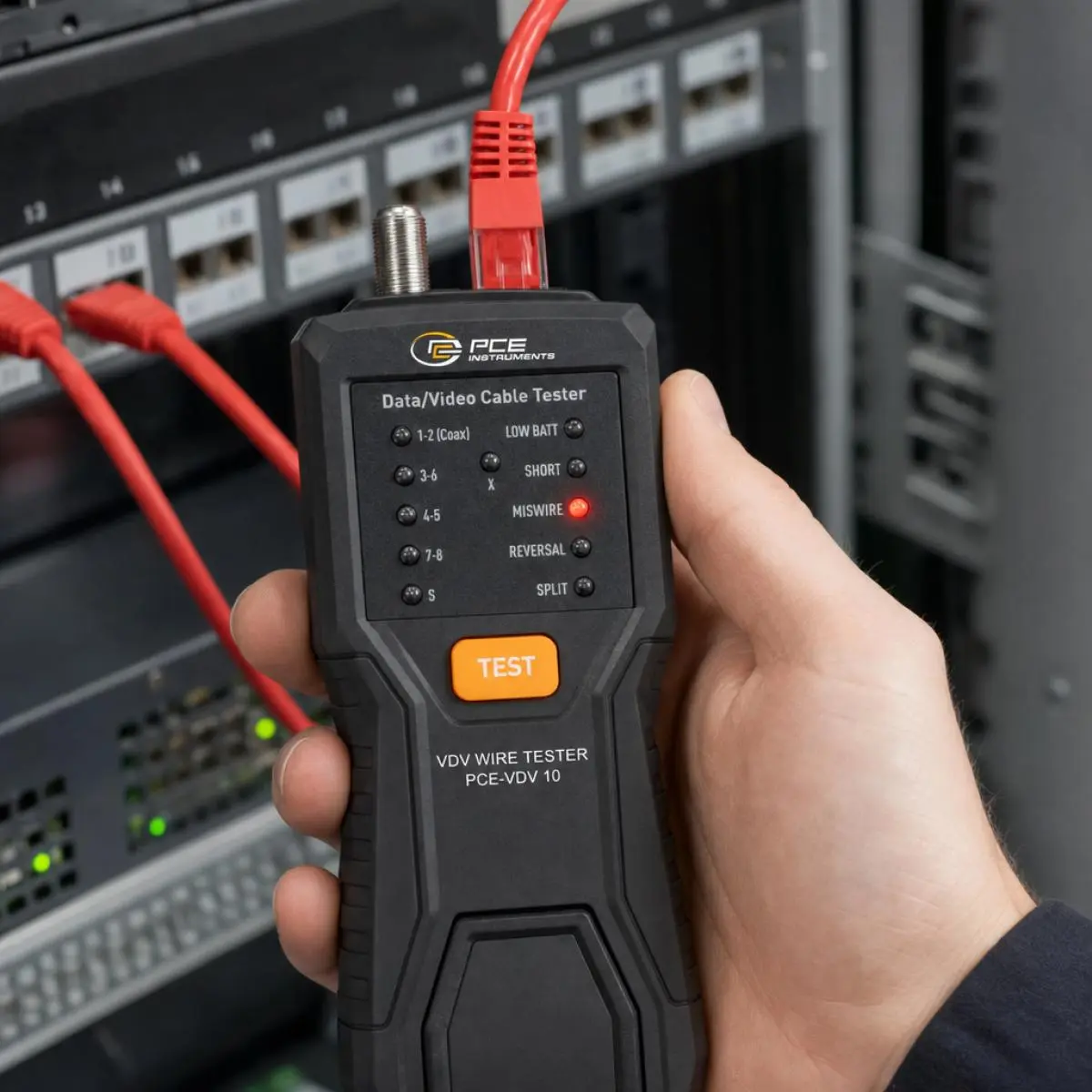

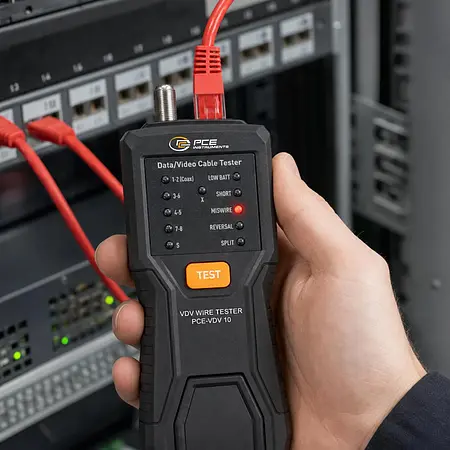

O nosso analisador LAN opera com sinais de teste transmitidos entre a unidade principal e a unidade remota. Os resultados são apresentados através de indicadores LED. LEDs acesos de forma contínua indicam uma cablagem correta, enquanto LEDs intermitentes assinalam falhas nos respetivos pares de condutores. LEDs de estado adicionais identificam o tipo de falha, como curto-circuito, erro de cablagem, inversão de polaridade (reversal) ou par dividido (split pair).

O analisador LAN é utilizado em redes de dados, cablagem de edifícios e instalações de TI e comunicações, sendo destinado a eletricistas, técnicos de redes e técnicos de assistência para verificação rápida de percursos de cabos.
