Alicate amperímetro

[zoom]

Alicate amperímetro PCE-PA 8300-2

Referência: PCE-PA 8300-2

GTIN (EAN): 4250348732002

Accesório

Kit de pinças PCE-PA C2 (3000A)

741,90 €

Kit de pinças PCE-PA C1 (1200A)

554,90 €

Descrição

Alicate amperímetro / Até 3000 A AC / Cartão de memória SD / Display gráfico / Diferentes pinças de corrente

O alicate amperímetro é destacado por sua simples operação. Inclui um cartão SD para salvar os valores medidos. O alicate amperímetro é perfeito para medir potência e analisar a rede elétrica. Este alicate amperímetro mede até 9999 MW. Além disso, pode detectar com exatidão harmônicos até a ordem 50.

Poderá verificar todos os resultados através da tela LCD. Com este alicate amperímetro poderá detectar qualquer distorção na rede elétrica. Também pode programar um intervalo de registro para armazenar os dados no cartão SD. Assim, é possível executar análises da potência e da rede elétrica com máxima precisão. Isto também permite efetuar registros de longa duração.

O alicate amperímetro está disponível em dois kits. O medidor de potência inclui pinças flexíveis para 3000 A.

Características

- Analisador de potência e qualidade de rede trifásica

- Mede correntes de até 3000 A AC

- Disponível com pinças até 3000 A AC

- Análise de harmônicos

- Mede potência aparente, ativa e reativa

- Mede fator de potência

- Compatível com pinças de outros fabricantes

- Cartão de memória SD

- Intervalo de registro programável

- Mede até 600 V AC

- Mede frequência e ângulo de fase

- Display gráfico com visualização de harmônicos

- Caixa robusta

- Seleção de faixa automática (AC V)

Especificações

Medição de tensão (AC V)
Faixa de medição	Resolução	Precisão
10 V ... 600 V (fase a neutro) 10 V ... 600 V (fase a fase)	0,1 V	±(0,5 % + 0,5 V)
Medição da corrente (AC A) com o Kit 2
Faixa de medição	Resolução	Precisão
30 A	0,001 A (< 10 A) 0,01 A (>= 10 A)	±(0,5 % + 0,1 A)
300 A	0,01 A (< 100 A) 0,1 A (>= 100 A)	±(0,5 % + 0,5 A)
3000 A	0,1 A (< 1000 A) 1 A (>= 1000 A)	±(0,5 A + 5 A)
Potência ativa
Faixa de medição	Resolução	Precisão
0 ... 9,999 kW	0,001 kW	±(1 % + 0,008 kW)
10 ... 99,99 kW	0,01 kW	±(1 % + 0,008 kW)
100 ... 999,9 kW	0,1 kW	±(1 % + 0,8 kW)
1 ... 9,999 MW	0,001 MW	±(1 % + 0,008 MW)
Potência aparente
Faixa de medição	Resolução	Precisão
0 ... 9,999 kVA	0,001 kVA	±(1 % + 0,008 kVA)
10 ... 99,99 kVA	0,01 kVA	±(1 % + 0,08 kVA)
100 ... 999,9 kVA	0,1 kVA	±(1 % + 0,8 kVA)
1 ... 9,999 MVA	0,001 MVA	±(1 % + 0,008 MVA)
Potência reativa
Faixa de medição	Resolução	Precisão
0 ... 9,999 kVAR	0,001 kVAR	±(1 % + 0,008 kVAR)
10 ... 99,99 kVAR	0,01 kVAR	±(1 % + 0,08 kVAR)
100 ... 999,9 kVAR	0,1 kVAR	±(1 % + 0,8 kVAR)
1 ... 9,999 MVAR	0,001 MVAR	±(1 % + 0,008 MVAR)
Energia ativa
Faixa de medição	Resolução	Precisão
0 ... 9,999 kWh	0,001 kWh	±(2 % + 0,008 kWh)
10 ... 99,99 kWh	0,01 kWh	±(2 % + 0,08 kWh)
100 ... 999,9 kWh	0,01 kWh	±(2 % + 0,8 kWh)
1 ... 9,999 MWh	0,001 MWh	±(2 % + 0,008 MWh)
Energia aparente
Faixa de medição	Resolução	Precisão
0 ... 9,999 kVAh	0,001 kVAh	±(2 % + 0,008 kVAh)
10 ... 99,99 kVAh	0,01 kVAh	±(2 % + 0,08 kVAh)
100 ... 999,9 kVAh	0,01 kVAh	±(2 % + 0,8 kVAh)
1 ... 9,999 MVAh	0,001 MVAh	±(2 % + 0,008 MVAh)
Energia reativa
Faixa de medição	Resolução	Precisão
0 ... 9,999 kVARh	0,001 kVARh	±(2 % + 0,008 kVARh)
10 ... 99,99 kVARh	0,01 kVARh	±(2 % + 0,08 kVARh)
100 ... 999,9 kVARh	0,01 kVARh	±(2 % + 0,8 kVARh)
1 ... 9,999 MVARh	0,001 MVARh	±(2 % + 0,008 MVARh)
Fator de potência
Faixa de medição	Resolução	Precisão
0 ... 1	0,01	± 0,04
Ângulo de fase
Faixa de medição	Resolução	Precisão
-180° ... 180°	0,1°	± 1°
Frequência
Faixa de medição	Resolução	Precisão
45 ... 65 Hz	0,1 Hz	± 0,1 Hz
Harmônicos de tensão alternada a 50/60 Hz
Faixa de medição	Resolução	Precisão
Ordem 1 ... 20	0,1 V 0,1 %	± (2 % + 0,5 V) ± (2 % + 10 dígitos)
Ordem 21 ... 30	0,1 V 0,1 %	± (2 % + 0,5 V) ± (2 % + 20 dígitos)
Ordem 31 ... 50	0,1 V 0,1 %	Não especificada
Harmônicos de corrente alternada a 50/60 Hz
Faixa de medição	Resolução	Precisão
Ordem 1 ... 20	0,1 A 0,1 %	± (2 % + 0,5 A) ± (2 % + 10 dígitos)
Ordem 21 ... 30	0,1 A 0,1 %	± (2 % + 0,5 A) ± (2 % + 20 dígitos)
Ordem 31 ... 50	0,1 A 0,1 %	Não especificada
Especificações técnicas gerais

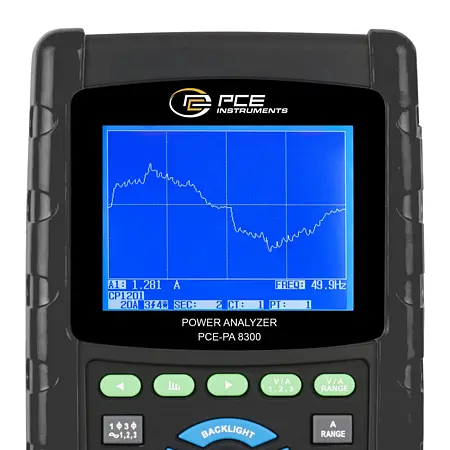

Display	LCD de 3,7 " (320 x 240 pixel) com luz de fundo
Padrão de segurança	IEC1010CAT III 600 V
Impedância de entrada AC V	10 MOhm
Frequência de funcionamento das pinças de corrente	40 Hz ... 1 kHz
Frequência de funcionamento das pinças de corrente testadas	45 Hz ... 65 Hz
Proteção contra sobrecarga	AC V AC A	720 V RMS 1300 A com pinças de corrente
Memória	Cartão SD
Intervalo de registro	1 segundo
Função de registrador de dados	Registro em tempo real no cartão SD
Quota de registro	2 ... 7200 segundos
Saída de dados (visualização em tempo real desde um PC)	Mediante USB ou RS-232, de acordo com o cabo de conexão
Temperatura de funcionamento	0 ... +50 °C
Umidade ambiente permitida	< 80 % H.r.
Alimentação	8 pilhas 1,5 V AA Adaptador de rede de 9 V
Consumo	Medidor: 300 mA DC Pinças de corrente: 34 mA DC
Diâmetro máx. do cabo	50 mm
Dimensões	Medidor: 225 x 125 x 64 mm Pinças de corrente: 210 x 64 x 33 mm Braçadeira: 86 mm (exterior)
Peso	Medidor: 948 g (com pilhas incluídas) Pinças de corrente: 467 g (com o cabo)

Conteúdo da remessa

1 x Alicate amperímetro PCE-PA 8300-2

3 x Pinças de corrente

4 x Pinças de crocodilo isoladas

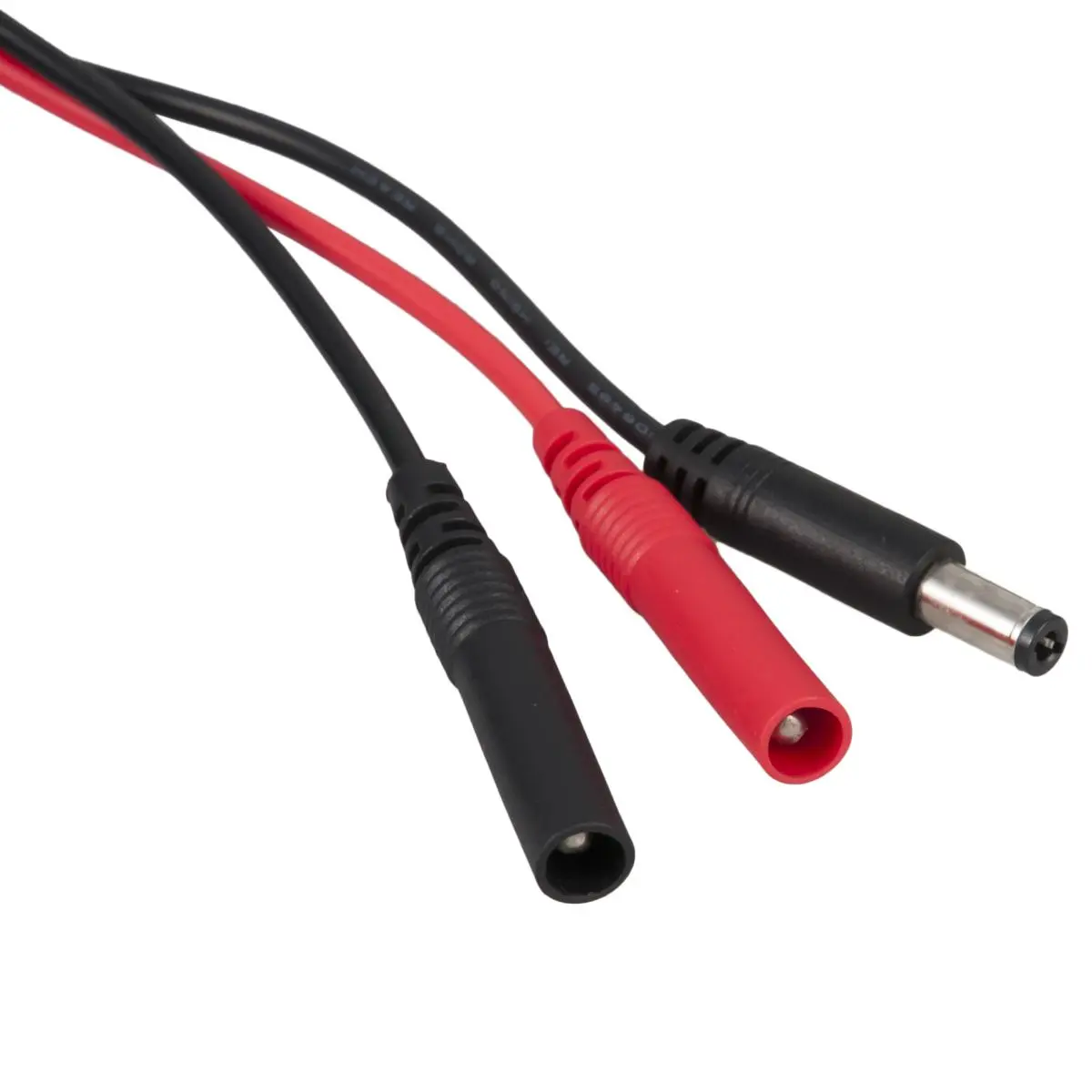

4 x Cabos de teste de segurança

8 x Pilhas AA de 1,5 V

1 x Adaptador de rede de 9 V

1 x Capa de transporte

1 x Cartão de memória SD de 2 GB

1 x Manual de instruções

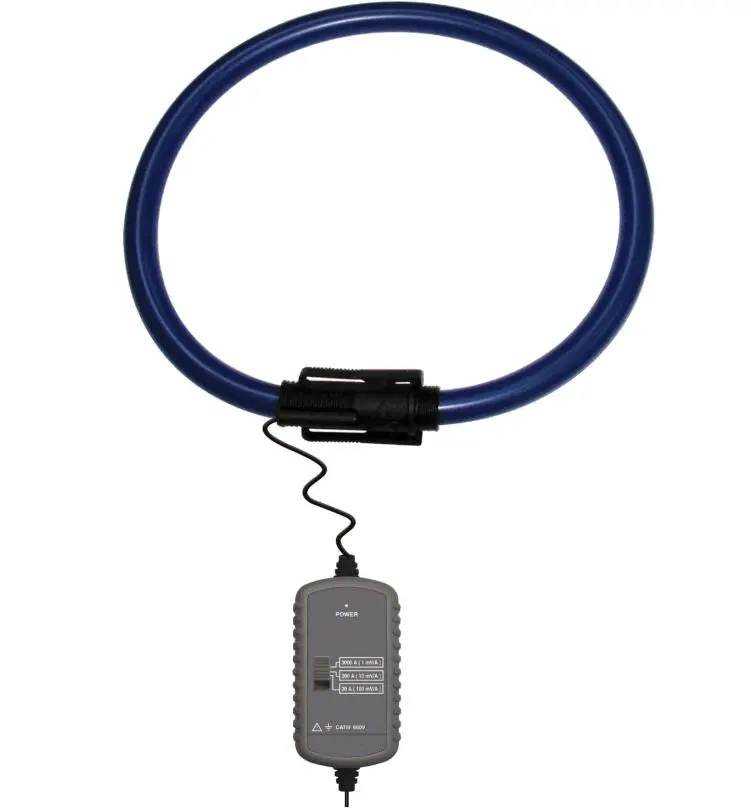

Kit 1 PCE-PA 8300-2:

PCE-PA 8300 + PCE-PA C2 (3000 A)

- Faixa de medição: 30 A / 300 A / 3000 A

- Diâmetro da sonda flexível: 170 mm

- Comprimento da sonda flexível: 610 mm

- Comprimento do cabo de conexão: 3,4 m

- Faixa de frequência: 45 Hz ... 400 Hz

- Peso: 410 g

Download

Ficha de dados
