Indicador de panel serie PCE-DPD-Cx

Referencia: PCE-DPD-C

Consúltenos

Plazo de entrega: 1-3 Días (Salvo fin Stock)

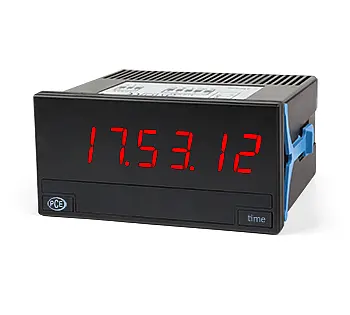

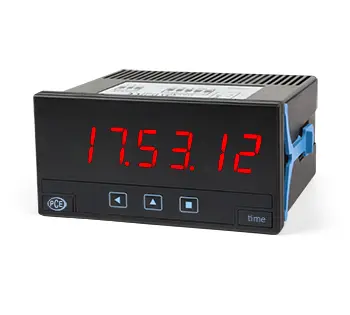

Indicador de panel digital serie PCE-DPC-Cx
Función de cronómetro con control Start, Stop y Reset / Pantalla LED de 6 dígitos de color rojo de 14 mm

Este indicador de panel digital con cronómetro con funciones de entrada start, stop y reset. El indicador de panel digital tiene un tamaño de 96 x 48mm y muestra los valores en una pantalla LED de 6 dígitos de color rojo de 14 mm. Dispone de diferentes formatos de lectura disponibles tanto en formato decimal como sexagesimal, con un valor de preset configurable y diferentes funciones de contaje. También proporciona tensión de excitación para sensores. El indicador de panel digital tiene alimentación universal alta o baja en AC / DC. Además tiene opciones de salida relé, transistor, control SSR, salida analógica y comunicaciones Modbus RTU.

- Indicador de panel digital con función de cronómetro
- Pantalla de LED 6 dígitos de color rojo de 14 mm
- Dimensiones 96 x 48 mm
- Funciones: Entradas Start/Stop/Reset, On power-up, Trigger sense, ...
- Dos versiones de alimentación 85/265 Vac/dc / 11/60 Vac/dc

Especificaciones técnicas
Indicación sexagesimal	mm.ss.cc / hh.mm.ss / dd.hh.mm mmmm.ss / hhhh.mm / dddd.hh
Indicación decimal	ssssss /sssss.s / ssss.ss / mmmmmm / mmmmm.m / mmmm.mm / hhhhhh / hhhhh.h / hhhh.hh
Pantalla	LED de 6 dígitos y 7 segmentos
Color	Rojo o verde (consultar disponibilidad)
Altura dígitos	14 mm
Función	Cronómetro ascendente o descendente
Controles	start, stop, reset
Controles por defecto *	contacto libre de potencial
* configurable para push-pull, NPN, PNP, inductivos, ...
Tensión de excitación	+5 Vdc, +9 Vdc, +15 Vdc, +18 Vdc (máx. 70 mA)
Vdc máxima a la entrada	±30 Vdc
Precisión	100 ppm
Refresco del display	12 refrescos / segundo
Reset	frontal, posterior y por activación de alarma
Memoria de contaje	mantiene en caso de pérdida de alimentación
Alimentación ‘1’	85 a 265 Vac/dc (aislada 2500 Veff)
Alimentación ‘2’	11 a 60 Vdc y 24/48 Vac (aislada 1500 Veff)
Opciones de salida y control	relés, salidas analógicas, comunicaciones serie, ...
Consumo	<1.5 W (solo indicador) <4.0 W (indicador con opciones)
Conexiones eléctricas	Borna enchufable de tornillo
Protección	Frontal: IP65
Montaje	Panel
Corte del panel	92 x 44 mm
Dimensiones	96 x 48 x 91 mm
Peso	Aprox. 150 g
Temperatura operativa	0 ... 50 °C
Temperatura de almacenamiento	-20 ... 70 °C

1 x Indicador de panel digital serie PCE-DPD-Cx
1 x Terminal de alimentación
1 x Terminal de señal
1 x Lámina de unidades
1 x Manual de instrucciones

Nota: El manual completo, ficha técnica y resto de documentación en Castellano del dispositivo lo encontrará en la sección de descargas.
