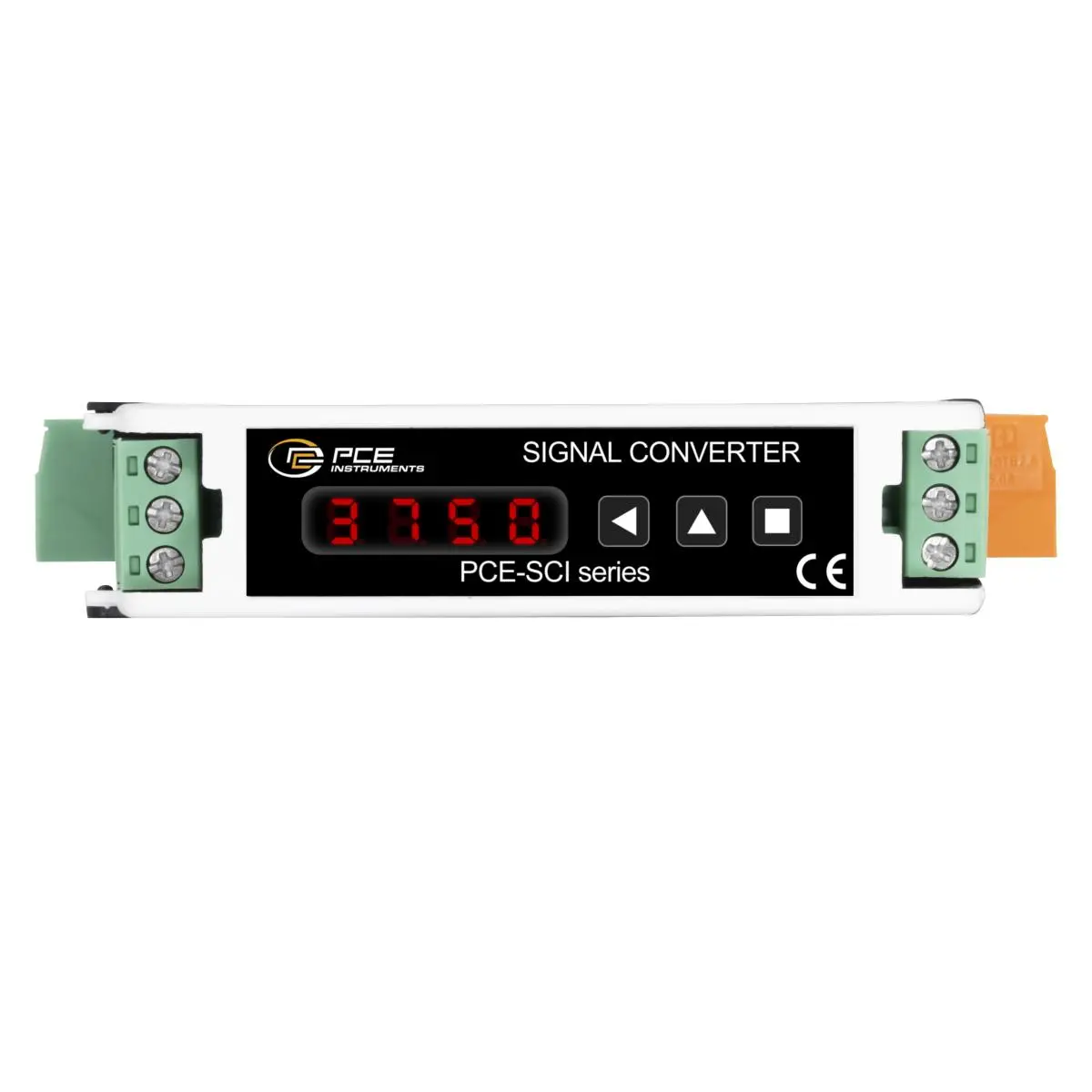

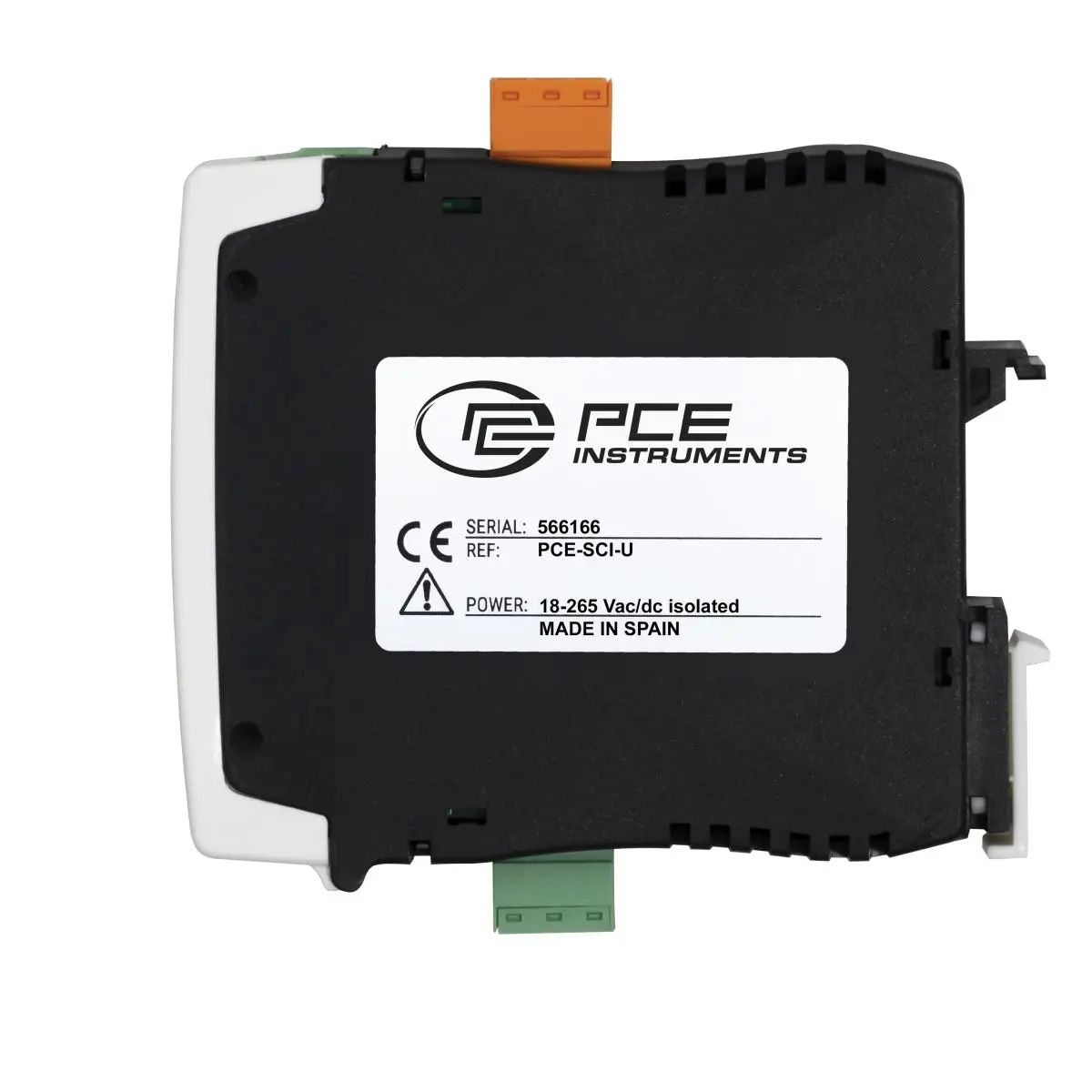

Convertidor de señal PCE-SCI-U

Referencia: PCE-SCI-U

GTIN (EAN): 4250348722256

Descripción

Convertidor de señal PCE-SCI-U Para señales de procesos, termopares, sondas de temperatura resistivas, resistencias y potenciómetros / Alimentación universal de 18…265 VAC(50/60Hz)/DC

El convertidor de señal aislado multiseñal es ideal para montaje en carril DIN. Este convertidor de señal acepta señales de procesos, termopares, sondas de temperatura resistivas, resistencias y potenciómetros. Estos convertidores de señal son ideales para los fabricantes de maquinaria, integradores y comerciales. El convertidor de señal es fácil y rápido de configurar, mediante códigos. Este sistema de configuración se encuentra tras la tapa frontal abatible. El convertidor de señal tiene funciones para la activación de señales de salida a nivel alto y bajo, para facilitar la comprobación del sistema. Estos convertidores de señales han sido diseñados para uso industrial, con capacidad de integración en diversas aplicaciones, con un bajo coste, una buena calidad y opciones para que el usuario lo personalice.

Características

- Configuración fácil por códigos

- Señal de procesos mA y Vdc

- Termopares tipo K, J, N, E, T, R, S, B

- Sondas de temperatura resistivas tipo Pt100, Pt500, Pt1000, Ni100, Ni200,

Ni1000, PTC y NTC

- Resistencias y potenciómetros

- Funciones incluidas alarmas, filtros de pantalla, brillo, password

- Alimentación universal de 18…265 VAC(50/60Hz)/DC

Especificaciones

Sensor de temperatura tipo NTC
Rango de medición	-60 ... +90 °C
Resolución	0,1 °C
Precisión	<1 % FS

Sensor de temperatura tipo Pt
Tipo de batería	PT100
Rango de medición	-200 ... +50 °C
Resolución	0,1 °C
Precisión	<0,5 % FS

Sensor de temperatura tipo Pt
Tipo de batería	PT100
Rango de medición	0 ... 700 °C
Resolución	0,1 °C
Precisión	<0,3 % FS

Sensor de temperatura tipo Pt
Tipo de batería	Pt500, Pt1000
Rango de medición	-150 ... +630 °C
Resolución	0,1 °C
Precisión	<1 % FS

Termopar tipo K
Rango de medición	0 ... 1350 °C
Resolución	0,1 °C
Precisión	<0,5 % FS

Resistencia
Rango de medición	0 ... 100 kΩ
Resolución	0,1 kΩ
Precisión	< 1 % FS

Corriente de proceso
Tipo de batería	Entrada, Salida
Rango de medición	4 mA
Rango de medición	20 mA
Precisión	< 0,3 % FS
Sobrecarga	máx. 25 V DC
Tipo de señal	activo, pasivo

Tensión de proceso
Tipo de batería	Entrada, Salida
Rango de medición	0 ... 10 V
Precisión	< 0,3 % FS
Sobrecarga	máx. 25. V DC
Tipo de señal	activo, pasivo

Termopar tipo J
Rango de medición	0 ... 1200 °C
Resolución	0,1 °C
Precisión	<0,5 % FS

Termopar tipo S
Rango de medición	0 ... 1750 °C
Resolución	0,1 °C
Precisión	<2 % FS

Termopar tipo R
Rango de medición	0 ... 1750 °C
Resolución	0,1 °C
Precisión	<2 % FS

Termopar tipo E
Rango de medición	0 ... 900 °C
Resolución	0,1 °C
Precisión	<0,5 % FS

Tipo de temperatura T
Rango de medición	0 ... 400 °C
Resolución	0,1 °C
Precisión	<1 % FS

Termopar tipo N
Rango de medición	0 ... 1300 °C
Resolución	0,1 °C
Precisión	<1 % FS

Temperatura Ni
Tipo de batería	Ni100 , Ni1000
Rango de medición	-60 ... +180 °C
Resolución	0,1 °C
Precisión	<1% FS

Potenciómetro
Rango de medición	0 Ω ... 20 kΩ
Precisión	<1 % FS
Valor de ajuste	0 ... 100 %

Datos técnicos generales
Salidas	Activa: 4 ... 20 mA; carga máx. 400 Ω Pasiva: 4 ... 20 mA; tensión de bucle máx. 30 V 0 ... 10 V ; carga máx. 1 kΩ
Tipo de pantalla	LED
Tiempo de respuesta	300 ms
Tiempo de calentamiento	15 min.
Aislamiento	2300 Veff (máx. 60 s)
Potencia	1,5 W
Sección de cable de ... a	1 ... 2.5 mm²
Desviación relacionada con la temperatura	150 ppm/°C
Protección IP (dispositivo)	IP30
Alimentación	18 ... 265 V AC/DC \| 45/65 Hz, aislado
Condiciones de funcionamiento	0 ... 50 °C , 0 ... 95 % H.r.
Condiciones de almacenamiento	-20 ... 70 °C , 0 ... 95 % H.r.
Dimensiones ( L x A x A )	110 x 106 x 22 mm
Peso	124,5 g
