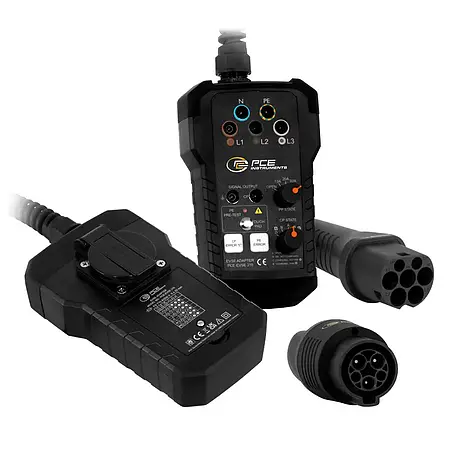

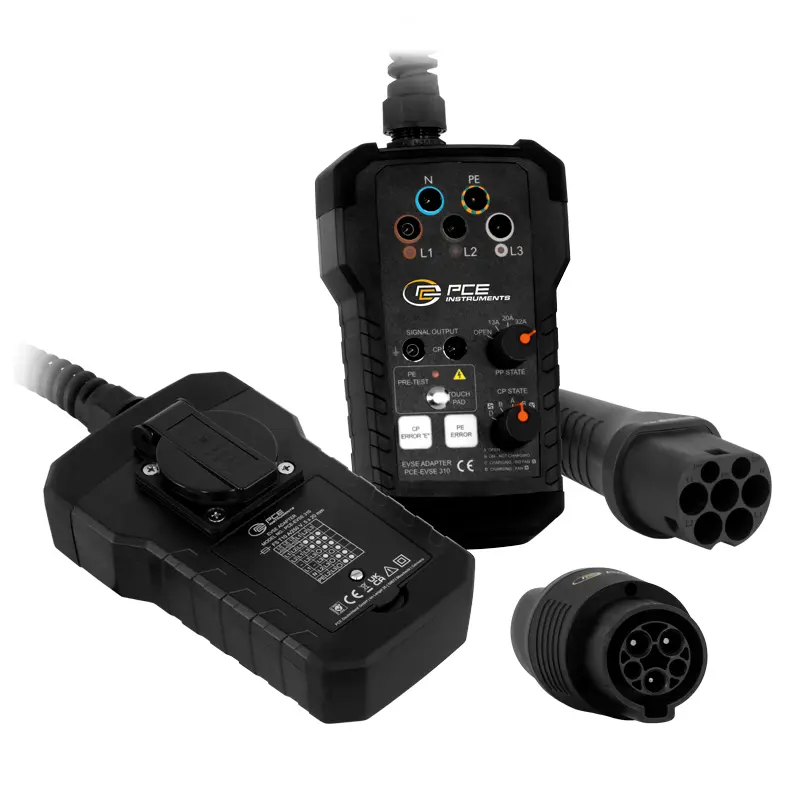

Comprobador VE PCE-EVSE 310+

Referencia: PCE-EVSE 310+

GTIN (EAN): 4250348732330

Accesorio

Adaptador de tipo 2 a tipo 1 para puntos de recarga VE

131,90 €

Descripción

Comprobador VE / Simulación vehículo / Simulación cable / Salida CP y toma de corriente para mediciones / Incluye estuche

El comprobador VE sirve para realizar mediciones conforme a la norma EN 61557 y VDE 0100 en los puntos de carga para coches eléctricos (modo 3). Este comprobador VE puede utilizarse junto con el comprobador de instalaciones PCE-ITE 55B o con la mayoría de otros comprobadores estándar. Gracias a los LED de detección de tensión en las 3 fases, el comprobador VE puede determinar de forma rápida si hay un error de instalación.

Con el interruptor giratorio PP State puede simular la capacidad de carga del cable. La capacidad de carga se simula con diversas resistencias que están conectadas entre los conductores PP y PE. Con el interruptor giratorio CP State pueden simular diferentes estados del vehículo. Estos diferentes estados se simulan con diferentes resistencias conectadas entre los conductores CP y PE.

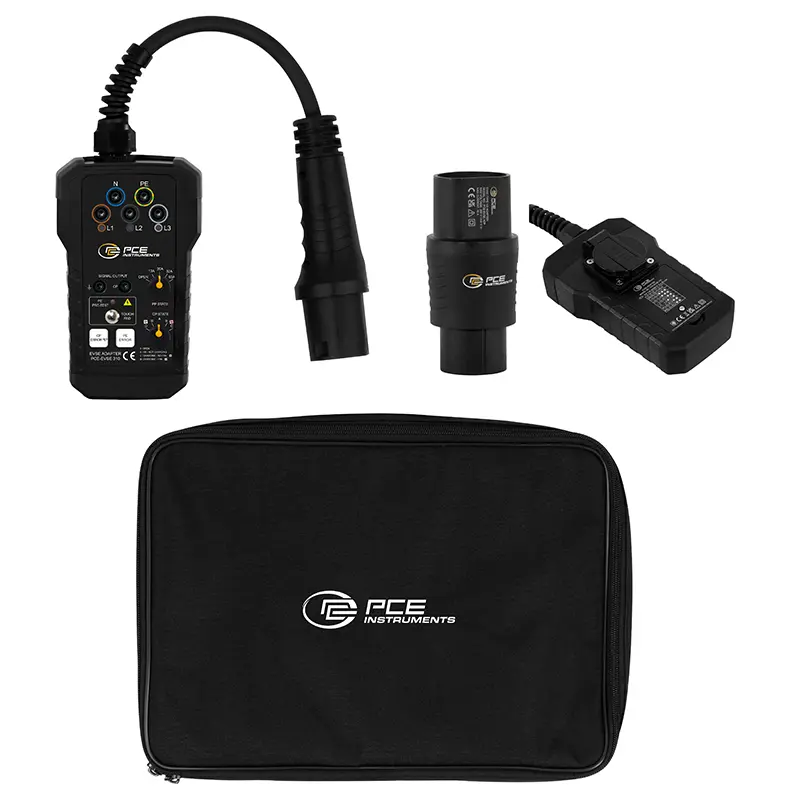

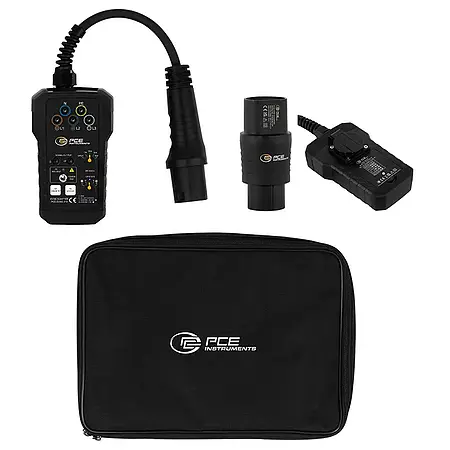

Puede conectar una carga externa al enchufe. Esta salida del comprobador VE sólo sirve para realizar mediciones y permite comprobar el funcionamiento del contador eléctrico. Además, con el comprobador VE también puede simular un fallo PE (toma a tierra). Este comprobador VE se suministra en una bolsa de transporte.

Características

- Prueba preliminar PE

- Estado del Proximity-Pilot PP y del Control-Pilot CP

- Simulación del error CP "E" y del error PE

- Toma de corriente para mediciones

- Tomas de medición de seguridad

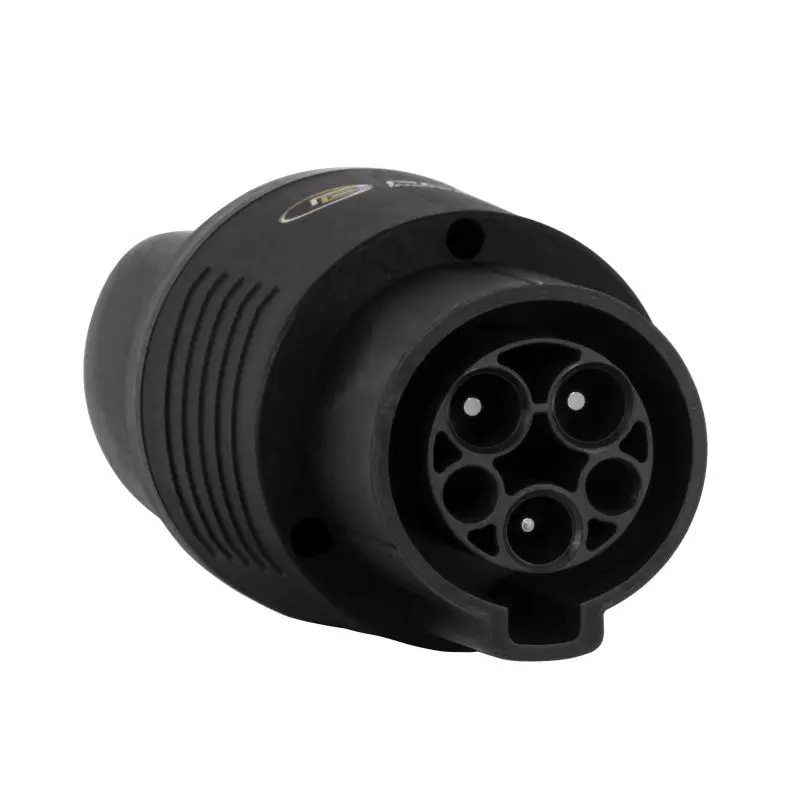

- Incluye enchufe tipo 1 y adaptador para tipo 2

Especificaciones

Funciones de prueba
Prueba preliminar PE	sí, con electrodo capacitivo
Simulación PP	abierto, 13 A, 20 A, 32 A, 63 A
Estado CP	A, B, C, D
Error CP	E
Fallo PE / fallo de puesta a tierra	Sí

Datos técnicos generales
Salidas	2 conectores hembra de 4 mm (terminales de salida de señal)
Longitud del cable	25 cm
Conexiones	L1, L2, L3, N, PE
Conexiones - Información adicional	Máx. 230 V (1 fase ) / 430 V (3 fases) / 50/60 Hz /10 A Tipo 2: Conector unido al cable Tipo 1: Adaptador
Norma(s)	Enchufe IEC62196-2 Tipo 2
Norma de seguridad	CAT II / 300 V
Toma de alimentación	máx. 250 V, 50/60 Hz, 10 A
Fusible(s)	Toma de red T10A/250V
Protección IP (dispositivo)	IP40
Condiciones de funcionamiento	0 ... 40 °C , 0 ... 80 % H.r.
Condiciones de almacenamiento	-10 ... 50 °C , 0 ... 80 % H.r.
Dimensiones ( L x A x A )	600 x 105 x 73 mm
Peso	643 g
