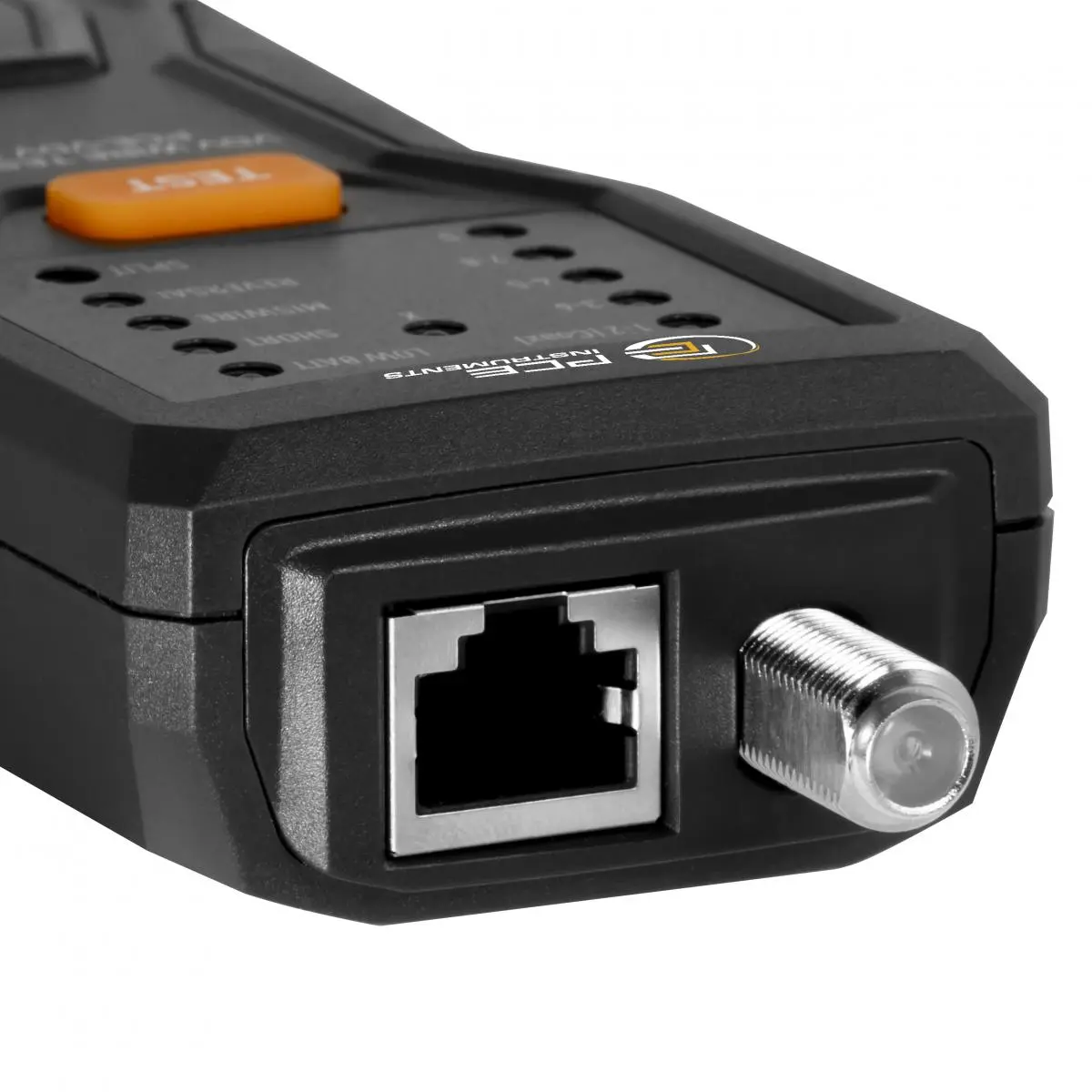

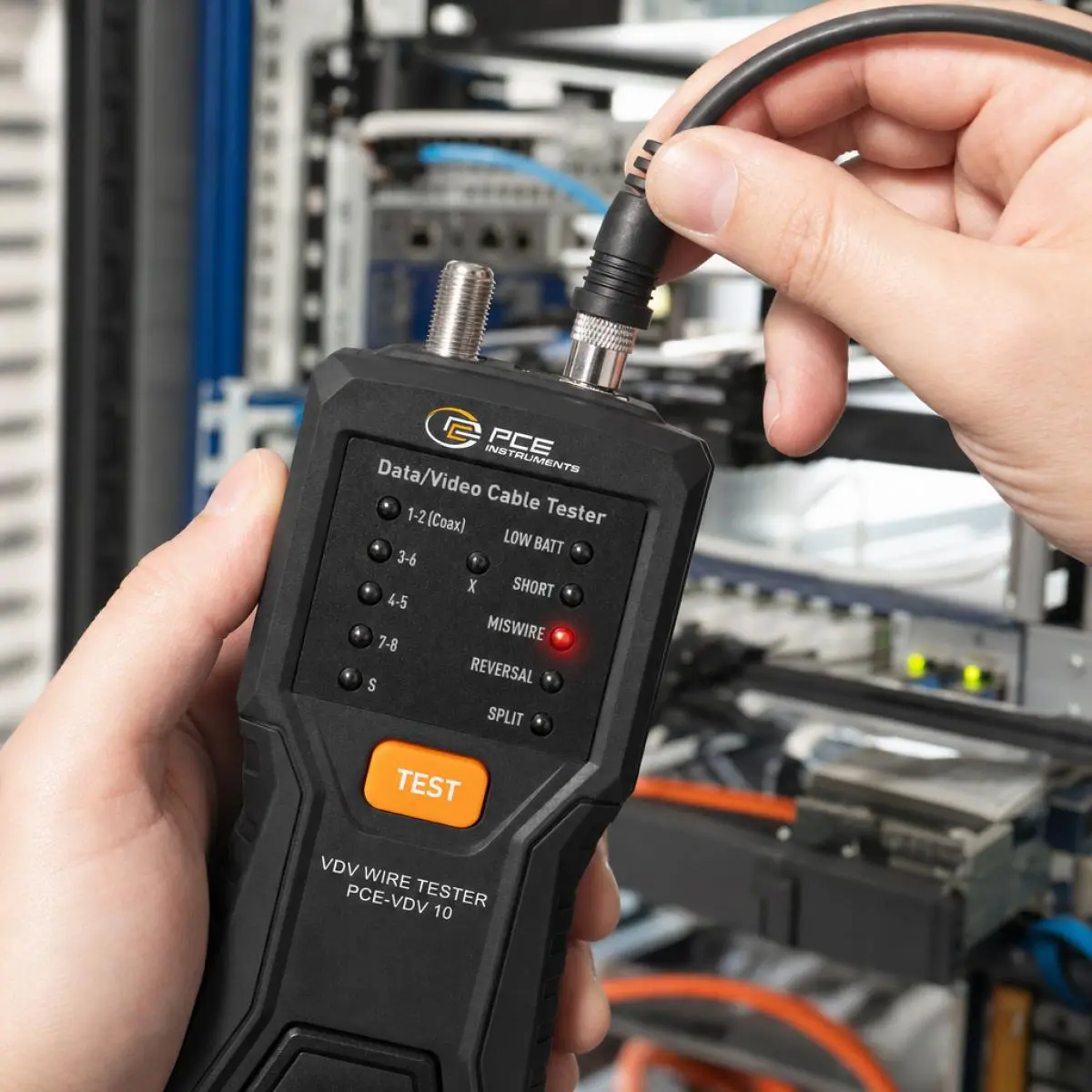

Este comprobador de redes LAN es un dispositivo portátil para el diagnóstico de fallos en cables de red y coaxiales, y se utiliza para la comprobación rápida de cableados estructurados. El comprobador de redes LAN es compatible con cables de par trenzado apantallados y sin apantallar de las categorías Cat 3, Cat 5, Cat 5e, Cat 6, Cat 6A, Cat 7, Cat 7A, así como cables coaxiales, tal y como se utilizan en sistemas de televisión, antenas y vigilancia.

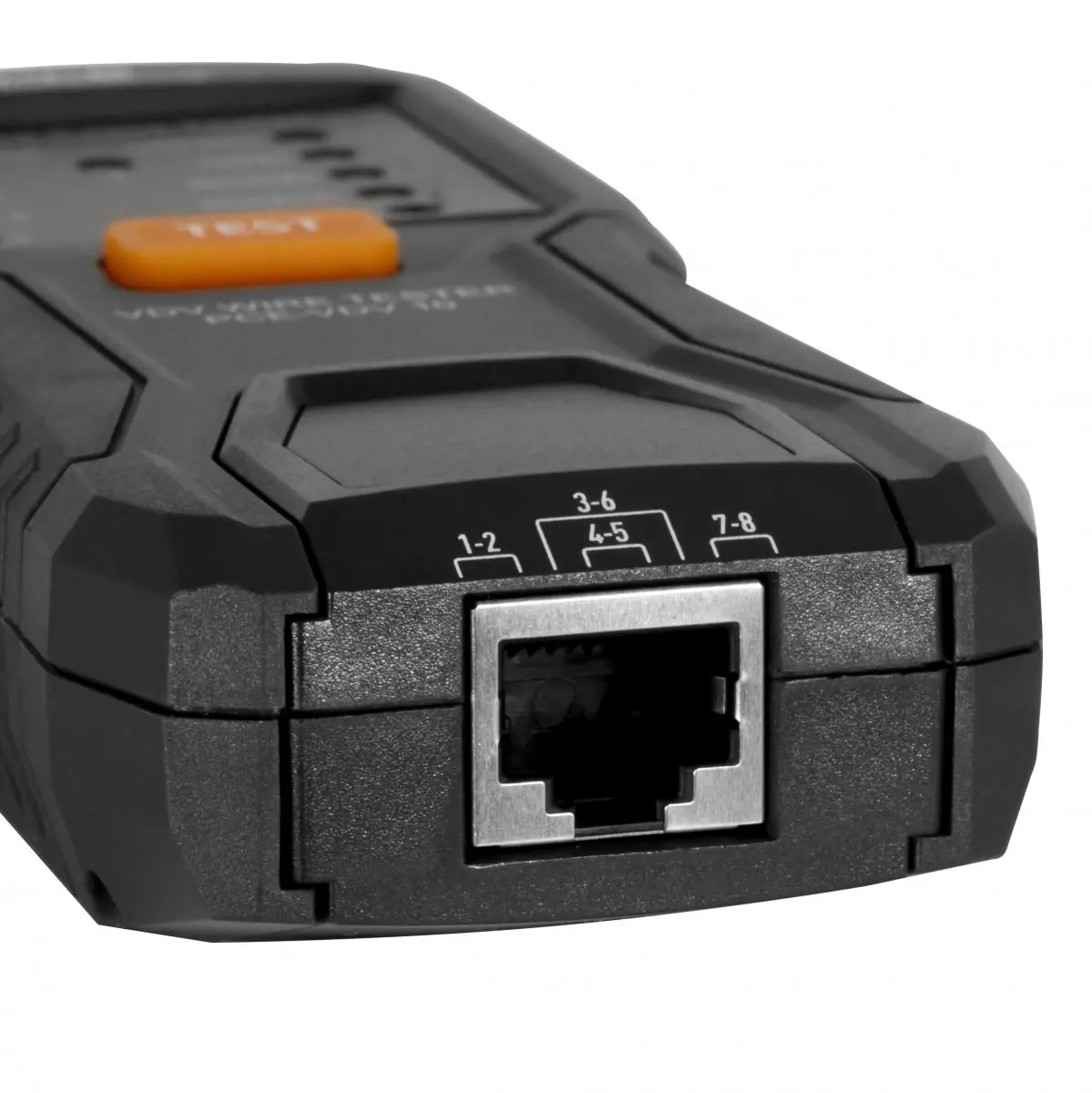

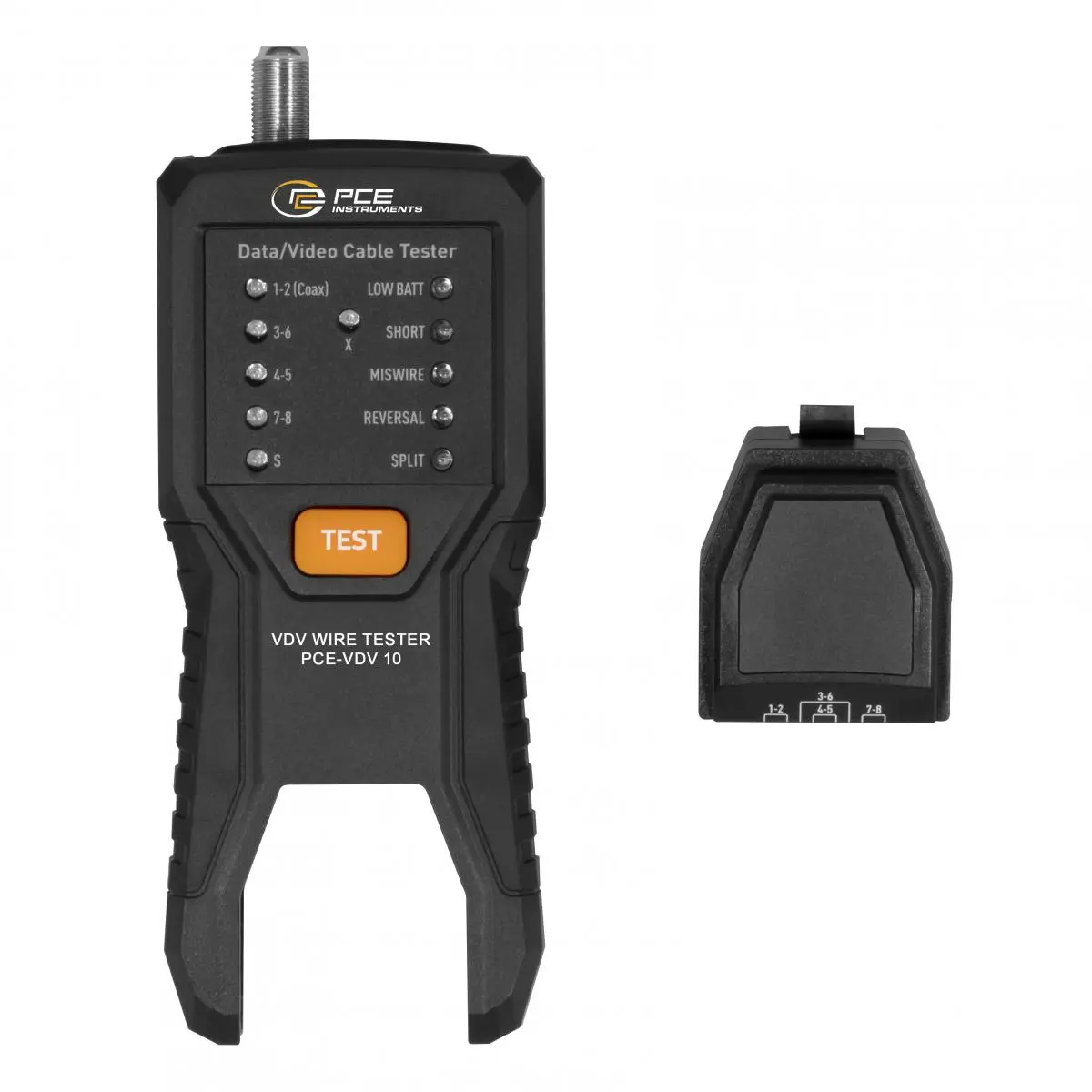

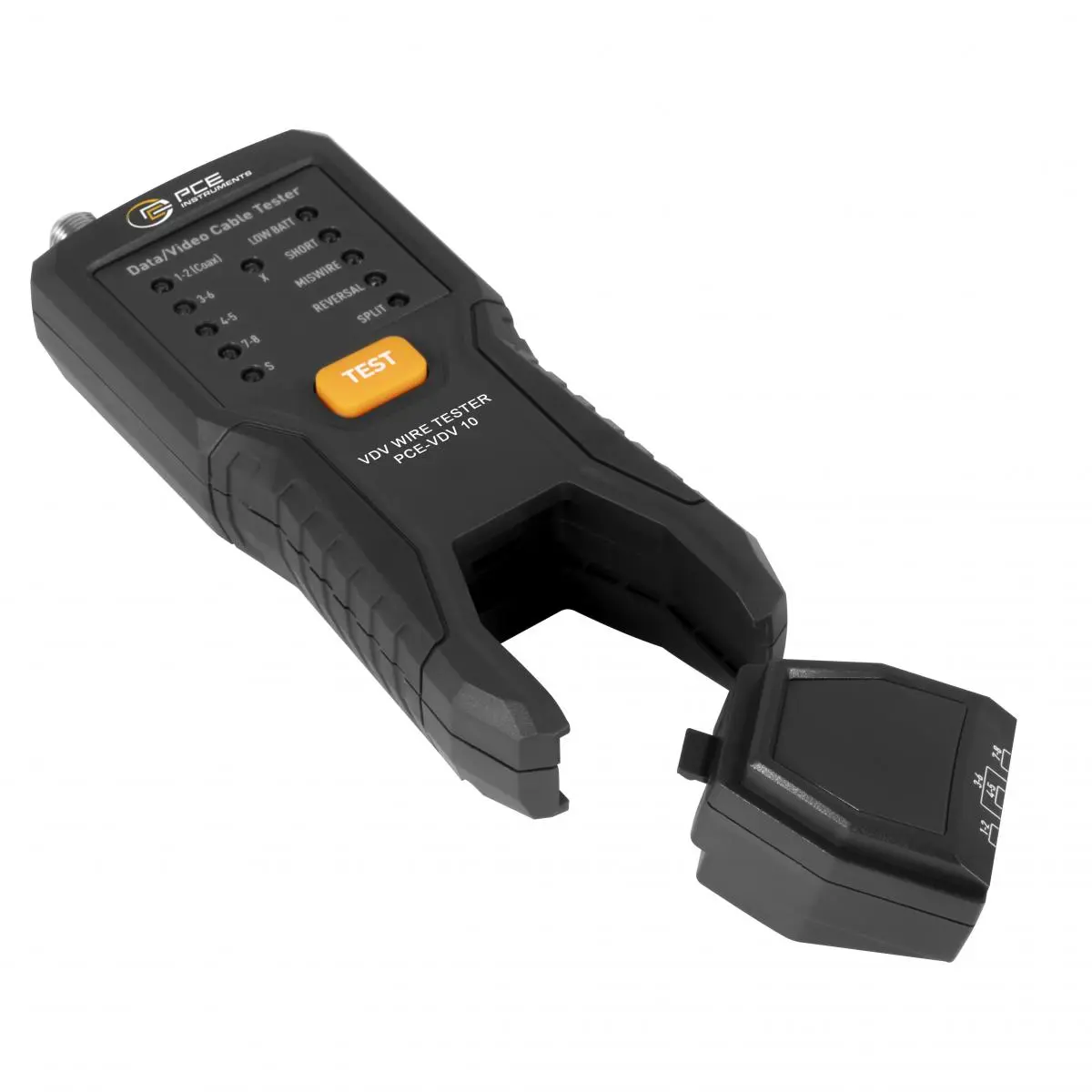

La comprobación se realiza mediante un sistema de dos piezas, compuesto por un dispositivo principal y una unidad remota, lo que permite comprobar de forma fiable incluso cables instalados de forma fija. Entre los procedimientos de prueba más importantes se incluyen la prueba de continuidad de los hilos (pines 1... 8), la prueba de cableado para comprobar la correcta asignación de los pares de hilos, así como la detección de cortocircuitos, cableados incorrectos y errores de pares divididos. Además, se comprueba el apantallamiento de los cables apantallados. El rango de prueba abarca longitudes de cable de hasta 305 m, mientras que la longitud mínima de cable para la detección de pares divididos es de aproximadamente 0,5 m.

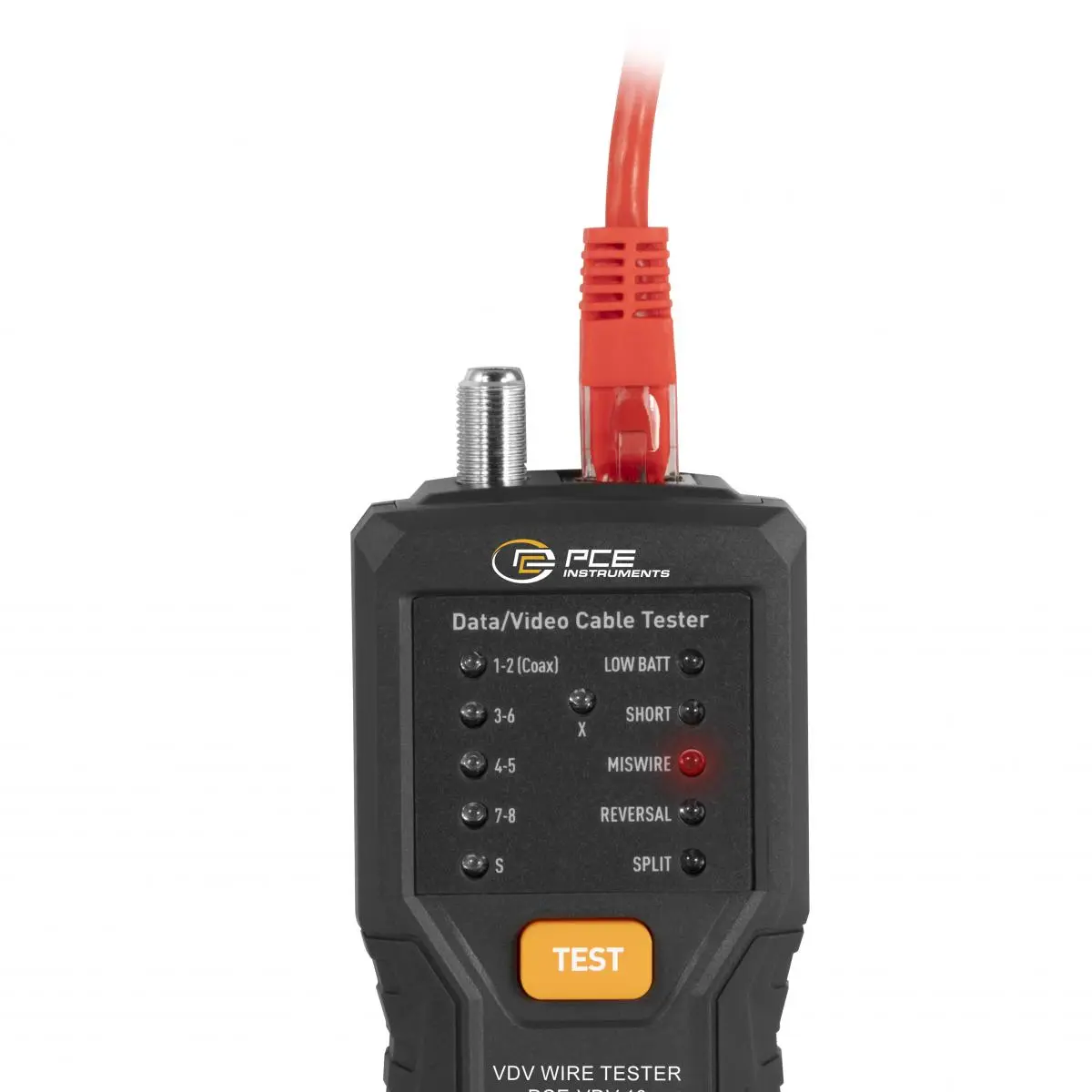

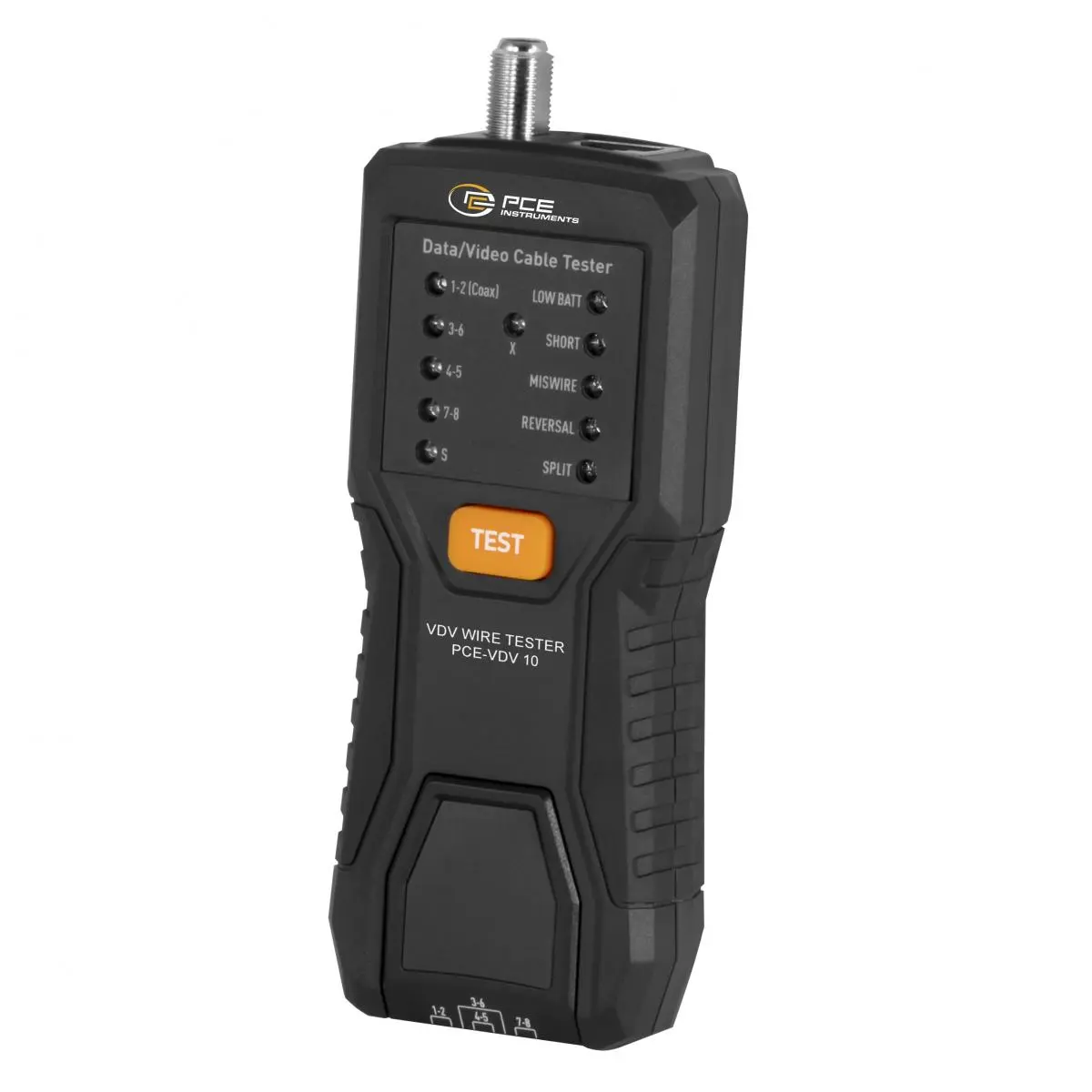

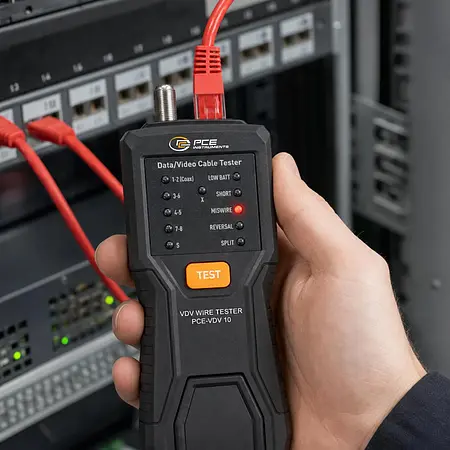

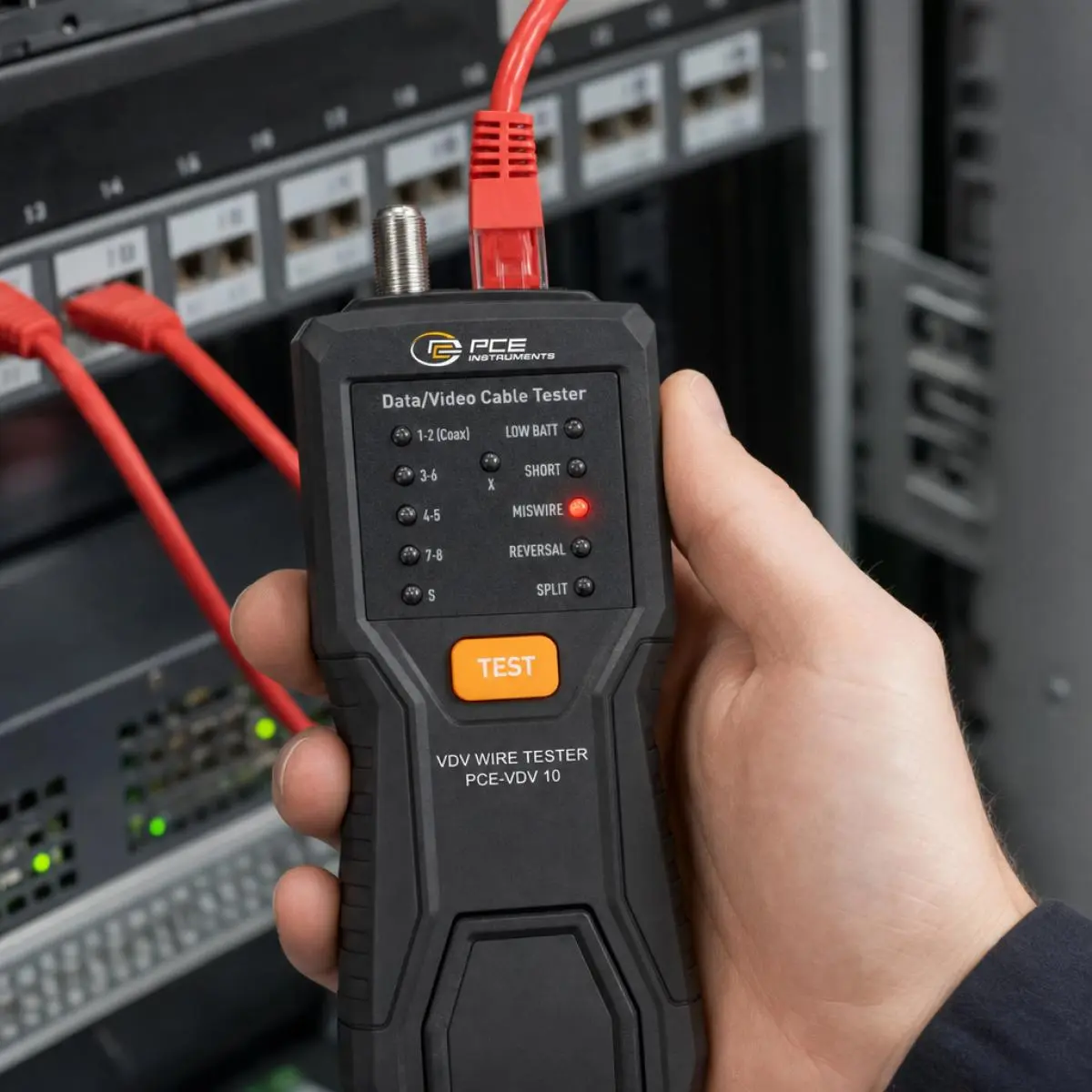

Nuestro comprobador de redes LAN funciona con señales de prueba que se transmiten entre la unidad principal y la unidad remota. Los resultados se muestran mediante indicadores LED. Los LED que permanecen encendidos indican un cableado correcto, mientras que los LED parpadeantes señalan errores en los pares de hilos correspondientes. LED de estado adicionales indican el tipo de error, como cortocircuito, cableado incorrecto, inversión (reversión) o split pair.

El comprobador de redes LAN se utiliza en la tecnología de redes, el cableado de edificios y en instalaciones de TI y comunicaciones, y está diseñado para que electricistas, técnicos de redes y técnicos de servicio comprueben rápidamente los tramos de cableado.
