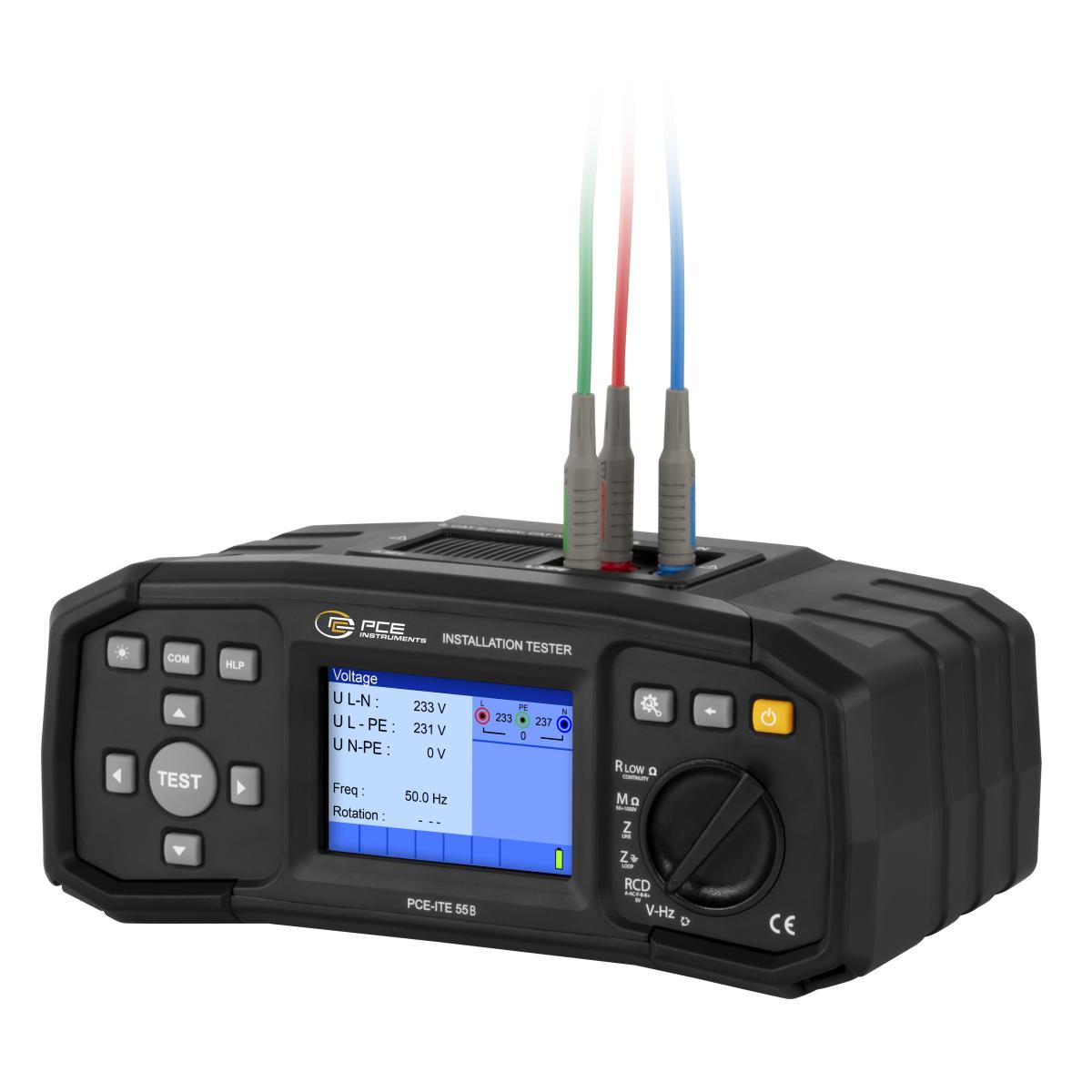

Comprobador de instalaciones

El comprobador de instalaciones se utiliza para verificar determinadas propiedades de las instalaciones eléctricas de forma rápida y sencilla. Estas comprobaciones tienen que ver, por un lado, con la protección de las personas y los bienes y, por otro, con el funcionamiento fiable de las instalaciones eléctricas. Con el gran número de comprobadores de instalaciones que se ofrecen, hay grandes diferencias en la gama de funciones de los distintos modelos. Por ejemplo, existe el comprobador de instalaciones con el que se puede comprobar el sentido de giro de las redes de tensión trifásicas y otros con los que es posible realizar pruebas de continuidad de los cables eléctricos. Sin embargo, la mayoría de los dispositivos que se ofrecen como comprobador de instalaciones están destinados a comprobar los dispositivos de protección de las instalaciones eléctricas, como los interruptores diferenciales o las tomas de tierra.

Para garantizar que las mediciones realizadas con este tipo de dispositivos cumplen con los procedimientos de prueba de la norma aplicable, estas normas suelen estar indicadas en los dispositivos o en las instrucciones de uso asociadas. Un comprobador de instalaciones para las mediciones de protección de las instalaciones eléctricas debe hacer referencia a la norma DIN VDE 0413 o a la norma EN 61557, un dispositivo para la prueba de máquinas a la norma DIN VDE 0113-1 o a la norma DIN EN 60204-1, y los dispositivos para la prueba de equipos deben tener una referencia a la norma DIN VDE 0404-1.

Consideración de las condiciones de uso de un comprobador de instalaciones
Dependiendo del lugar de la instalación de baja tensión en el que se vaya a utilizar el comprobador de instalaciones, como mínimo deberá estar equipado de acuerdo con la categoría de sobretensión especificada en la norma EN 61010-1 o IEC 1010. Esto evita que la unidad se dañe o que el usuario corra peligro como consecuencia de una sobretensión. Cuanto más alta sea la categoría de sobretensión y la tensión máxima especificada, más zonas de la instalación podrá analizar con el comprobador de instalaciones. A la hora de seleccionar un dispositivo, tenga también en cuenta las condiciones ambientales de los puntos de medición. Por ejemplo, no todos los comprobadores de instalaciones pueden trabajar a temperaturas inferiores a 0 ºC. Por otro lado, existen grandes diferencias en el tipo de protección contra la entrada de agua y polvo y contra la tensión mecánica entre los diferentes dispositivos. Si el comprobador de instalaciones se usa durante periodos prolongados será necesario tener en cuenta el tipo de alimentación para que el dispositivo esté siempre listo para funcionar cuando se necesite.

Resumimos aquí las características del dispositivo a las que es necesario prestar atención:
- Protección contra sobretensiones
- Condiciones de funcionamiento: temperatura y humedad
- Grado de protección IP y protección contra esfuerzos mecánicos
- Alimentación (acumulador o pilas)

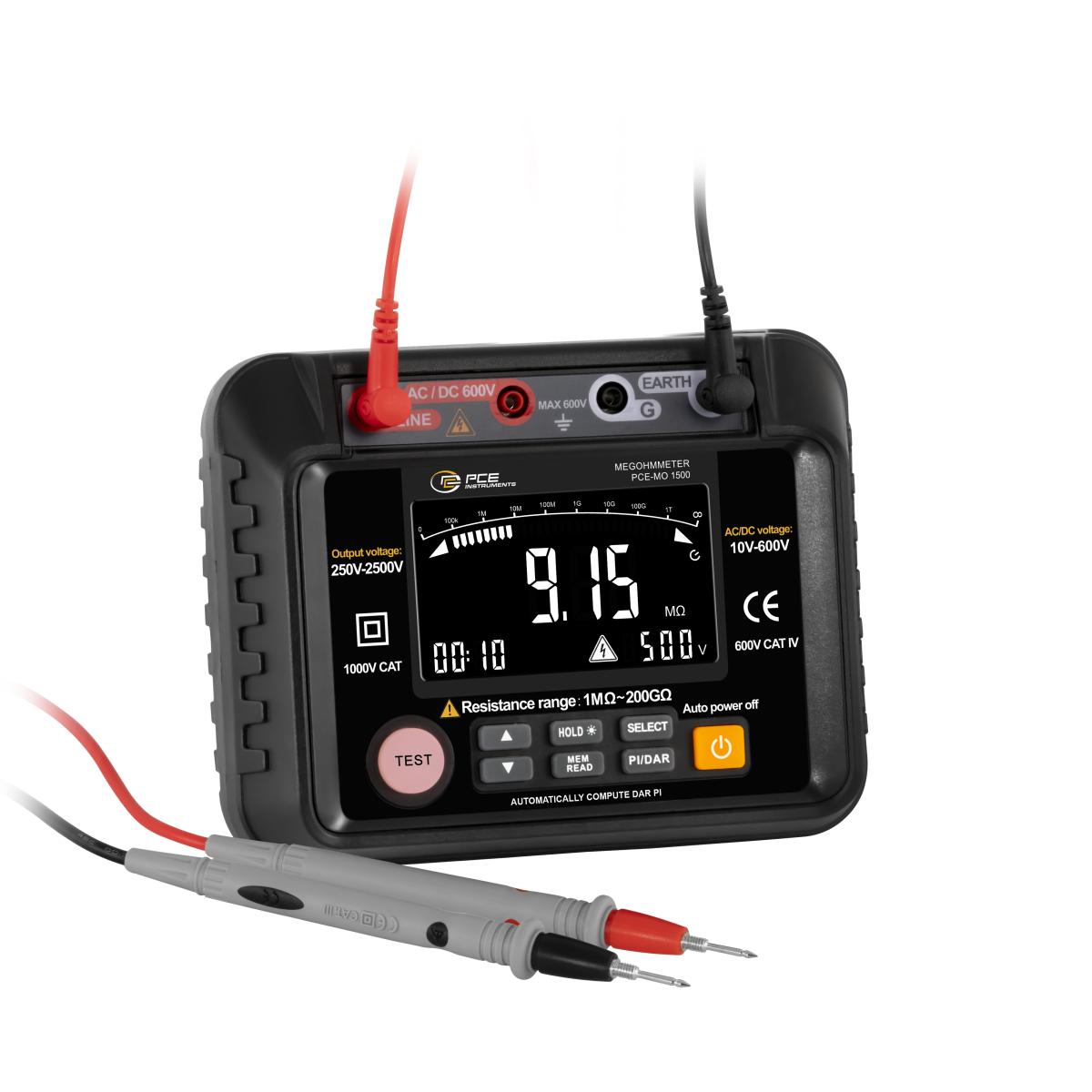

Funciones de medición y verificación en el comprobador de instalaciones
Un comprobador de instalaciones puede estar diseñado específicamente para comprobar determinadas propiedades de la instalación o estar diseñado para cubrir una amplia gama de posibles mediciones. Las funciones de medición y comprobación incluyen la prueba de continuidad, prueba de rotación de fase en instalaciones trifásicas, comprobar las tomas de tierra y dispositivos de corriente residual, la medición de resistencias de bucle para corrientes de cortocircuito, la resistencias de puesta a tierra y las resistencias de aislamiento.

Prueba de continuidad
Durante la prueba de continuidad el comprobador de instalaciones aplica una tensión de prueba inofensiva a los contactos. De este modo se comprueba si los dos contactos están conectados entre sí de forma que la instalación sea continua para la corriente eléctrica. Si la corriente fluye entre los dos puntos contactados, el comprobador de la instalación lo señala con un sonido o una indicación visual. Con la prueba de continuidad también es posible asignar un extremo de una línea a un punto de distribución o fusibles específico.

Prueba de rotación de fase en instalaciones trifásicas
La conexión correcta en las instalaciones trifásicas es importante para el sentido de marcha de los motores y de las partes de la máquina accionadas por ellos. La rotación de fase tiene un efecto importante en el funcionamiento de muchas máquinas. Para simplificar la conexión de las máquinas y evitar la necesidad de un ajuste constante al cambiar de ubicación, la norma DIN VDE 0100-600 especifica un campo giratorio en el sentido de las agujas del reloj para todos los circuitos multifásicos. La determinación de la rotación de fase prescrito para la comprobación inicial de las instalaciones multifásicas puede realizarse de forma rápida y sencilla para todas las salidas, incluso en instalaciones antiguas, utilizando un comprobador de instalaciones adecuado. La mayoría de los comprobadores de instalaciones muestran la rotación de fase en la pantalla como un arco con una punta de flecha, en el sentido de las agujas del reloj para un campo que gira en el sentido de las agujas del reloj y en el sentido contrario para un campo que gira en el sentido contrario. Además de la rotación de fase, los comprobadores de campo rotativo muy económicos también indican si uno de los núcleos conectados está fuera de servicio.

Comprobación de tomas de corriente con conexión a tierra y dispositivos de corriente residual
Para comprobar los enchufes con toma de tierra, existen comprobadores de instalación que se introducen simplemente en el enchufe como si fuera una clavija y que indican inmediatamente la tensión de la red, la posición del conductor exterior y la presencia del conductor de protección. Este dispositivo también puede utilizarse para aplicar una corriente de prueba al conductor de protección y comprobar así el correcto disparo de un interruptor diferencial instalado. Los interruptores de corriente residual, también llamados RCD (Residual Current Device), están diseñados para detectar las corrientes que no fluyen por el camino previsto e interrumpir el flujo de corriente en caso de peligro. Se utilizan para la protección personal y contra incendios y están diseñados para corrientes y tiempos de reacción específicos. Muchos comprobadores de instalaciones pueden determinar la corriente y el tiempo de disparo de los interruptores diferenciales. Con algunos dispositivos es posible establecer si la corriente de prueba debe comenzar con una media onda positiva o negativa y si es un RCD normal o selectivo. Además de la corriente y el tiempo de disparo, un buen comprobador de instalaciones también puede advertir de tensiones de entrada excesivas, falta de puesta a tierra y potencial de tierra excesivo. Al medir las corrientes de disparo, hay que tener en cuenta que el resultado de la medición puede ser falseado por las corrientes de fuga.

Registro y transferencia de datos con un comprobador de instalaciones
Cuando sea necesario registrar los resultados de las pruebas realizadas se puede usar un comprobador de instalaciones que almacene los valores medidos en la memoria interna o en un soportes de datos extraíbles, como la tarjeta SD. Esto puede facilitar la documentación de las medidas. Sin embargo, antes de decidirse por un comprobador de instalaciones en concreto, es esencial comprobar qué datos de medición e información adicional se pueden almacenar y cómo se pueden transferir digitalmente los datos y procesarlos posteriormente.
