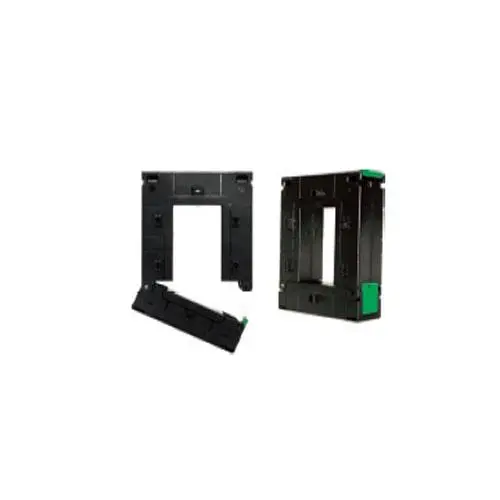

DIN Ray Ölçer PCE-LCTS 155 / 80SC (40) 3000 A'ya kadar alternatif akımları ölçmek için bölünebilir ölçüm çekirdekli seri | ||||
PCE-LCTS 155 / 80SC (40) serisi DIN ray ölçerleri, devrelerdeki AC akımları doğrudan kodlayıcılar tarafından algılanamayacak kadar yüksek olduğunda kullanılır. DIN Ray Ölçer, birincil akımı, bir metre ile işlenebilecek orantılı olarak azaltılmış bir ikincil akıma dönüştürür. Ek olarak, DIN ray ölçer bağlı ölçüm cihazlarını aşırı voltajlardan korur. PCE-LCTS 155 / 80SC (40) serisi DIN ray ölçerleri, tasarımlarına bağlı olarak 250 A ila 3000 A arasındaki birincil akımları yakalayabilir ve bunları 1 A veya 5 A ikincil akıma dönüştürebilir. Ek olarak, 1 / 0,5 hassasiyet sınıfları arasında seçim yapabilirsiniz. |
| Birincil Prob (giriş) | 250 A ... 3000 A |
| İkincil Prob (çıkış) | 1 A, 5 A |
| Hassasiyet Sınıfları | 0,5 - Doğru ölçümler için |
| Derinlik | 40 mm |
| Genişlik | 155 mm |
| Delik Çapı | 82 x 122 mm |
| Standartlar | IEC/EN 60044-1, BS 3938, IS 2705-1 |
| Gövde | 10 % cam elyaf takviyeli polikarbonat, UV94V-0’a göre alev önleyici |
| Bağlantılar | Her iki tarafta 2 bağlantı |
| Termal Sınıf | E (120 °C’ye kadar) |
| Sistem Kaynağı | Maks. 720 V |
| Nominal Güç | 1,5 VA ... 45 VA |
| Ortam Sıcaklığı | -20 °C ... +45 °C |
| Depolama Sıcaklığı | -50 °C ... +80 °C |
| Termal Kısa Devre Akımı (I th) | 40 x In |
| Dinamik Kısa Devre Akımı (I dyn) | 2,5 x I th |
| Güvenlik Faktörü | 5 |
