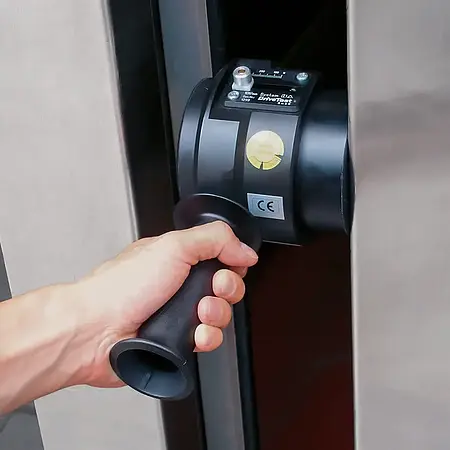

Medidor de força de fechamento mecânico BIA Klasse 1 BT para portas de ônibus
Referência: BIA Klasse 1 BT
Prazo de entrega: 10-15 Dias
Medidor de força de fechamento sem fio
Para portas de ônibus e trem e rampas de acesso
/ Wireless / App para download / Software incluído
O medidor de força de fechamento é um dispositivo eletrônico e sem fio para portas de veículos ferroviários, portas de ônibus e rampas de acesso. Este medidor de força de fechamento é um aperfeiçoamento do medidor Original BIA Classe 1. Combina um design robusto para anos de uso em ambientes agressivos e precisão sustentada com a flexibilidade de uma aplicação sem fio e um App fácil de usar.
Isto proporciona muitas vantagens no uso diário, como identificação automática dos pontos de medição através de códigos QR e códigos de barras, disponibilidade imediata dos valores medidos e criação direta de um relatório PDF.
- Fácil de usar: aplica a experiência adquirida durante anos de uso para
oferecer um amplo serviço de atenção ao cliente:
- Serviço interno de calibração e atualizações de software garantem
o uso das diretrizes atuais
- Avaliação imediata: de acordo com diretrizes e normas selecionadas
- Confiabilidade do processo: a instrução de verificação integrada assegura a
medição de acordo com as diretrizes
- Ampla faixa de temperaturas de operação
- Multilíngue: DE / EN / ES / FR / IT / CN
- Suporte às normas relevantes
- Guia do usuário e avaliação de acordo com EN 14752:2005, VDV 111, 2001/85/CE
- Medições precisas: garantidas pela guia de rolamento de bolas sêxtuplas
- Design robusto: caixa de material de alta resistência para longa vida
útil em ambientes agressivos
- Sem fio: fim dos cabos
- Identificação do ponto de medição: via códigos QR e códigos de barras
(solução integrada)
- Possibilidade de atualização: para unidades existentes
|
BIA-1 BT |
|
|
Faixa |
25 ... 310 N |
|
Resolução |
1 N |
|
Precisão |
±3 N ou 3 % do valor |
|
Rigidez |
10 N/mm |
|
Largura |
115 mm |
|
Diâmetro |
100 mm |
|
Princípio de medição |
Extensômentro |
|
Taxa de amostragem |
250 Hz / 4 ms |
|
Proteção contra sobrecarga |
Sim |
|
Alimentação |
Bateria Li-Ion |
|
Carregador |
USB de 5 V DC / máx. 500 mA |
|
Autonomia com carga total |
Mais de 10 horas |
|
Temperatura de operação |
-10 ... +40 ºC |
|
Temperatura de armazenamento |
-40 ... +50 ºC (ideal: +10 ... +25 ºC) |
|
Umidade |
<90 % R.H. sem condensação |
|
Dimensões |
260 x 130 x 115 mm |
|
Peso |
2,1 kg |
| Software de avaliação para PC PinchPilot | |
| - Multilíngue (DE, EN, IT, FR, ES) | |
| - Representação gráfica da curva de força | |
| - Cálculo dos valores característicos relevantes para a norma | |
| - Possibilidade de avaliação de acordo com diferentes diretrizes | |
| - Possibilidade que o usuário insira diretrizes próprias | |
| - Impressão do protocolo | |
| - Exportação de dados (Excel, CSV, PDF) | |
- Requisitos do sistema Software PinchPilot (ver acessórios) |
|
| App Force Meter disponível na Google Play Store | |
| - Force Meter: Aplicativo fácil de usar com atualizações automáticas de diretrizes e normas | |
| - Economia de tempo: informação imediata sobre o resultado da medição, incluindo fácil geração de relatórios | |
| - Escritório eletrônico: reduza o papel e os custos associados e proteja o meio ambiente | |
| - Pode ser usado individualmente - a integração da assinatura do cliente é possível | |
| - Requisitos do sistema Force Meter App (ver acessórios) | |
1 Medidor de força de fechamento BIA-1 BT
1 App Force Meter disponível na Google Play Store
1 Software PinchPilot (pendrive USB)
1 Cabo USB

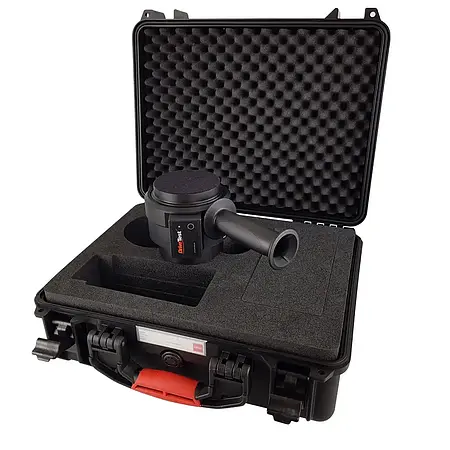

1 Maleta de transporte acolchoada
1 Software PinchPilot (pendrive USB)
1 Cabo USB
1 Maleta de transporte acolchoada
1 Manual de instruções
1 Certificado de calibração ISO
Descrição Software / Requisitos técnicos
Nossos instrumentos de medição requerem um software. Nosso software é
utilizado para avaliar os dados obtidos durante as medições de força de
fechamento. Dependendo do instrumento de medição que possuir, poderá fazer o download de diferentes
software.
- Sistema Operacional: Windows 7 ou superior
- Conexão USB ou Bluetooth
- Instrumento de medição
- Adequado para os seguintes dispositivos: Original BIA Classe 1, BIA 600, FM 100, FM 200, FM 202, FM 205, FM 206, FM 207, FM 208, FM 300
- Adequado para os seguintes dispositivos: Original BIA Classe 1, BIA 600, FM 100, FM 200, FM 202, FM 205, FM 206, FM 207, FM 208, FM 300
Software PinchPilot
Nosso software "PinchPilot" é utilizado para avaliar os dados
obtidos durante as medições da força de fechamento. Nenhum
software adicional é necessário para o trabalho diário.
Exportação de dados
PinchPilot fornece todas as funções necessárias para as medições
de rotina. Caso necessite processar os dados em outro lugar,
vários tipos de exportação estão disponíveis:
Exportação de texto: Valores de medição em formato de série numérica; podem ser importados, por exemplo, para Microsoft Excel.
Exportação de imagens: Protocolo ou diagrama individual em formato EMF; pode ser importado, por exemplo, para Microsoft Word. Valores de medição exportáveis como ppdx (formato XML) e importáveis com nossas outras ferramentas de software para posterior processamento
Base de dados SQL: Mediante solicitação, é possível implementar uma interface SQL personalizada
National Instruments DataPlugin (para importar para Diadem ou LabView)
Exportação de texto: Valores de medição em formato de série numérica; podem ser importados, por exemplo, para Microsoft Excel.
Exportação de imagens: Protocolo ou diagrama individual em formato EMF; pode ser importado, por exemplo, para Microsoft Word. Valores de medição exportáveis como ppdx (formato XML) e importáveis com nossas outras ferramentas de software para posterior processamento
Base de dados SQL: Mediante solicitação, é possível implementar uma interface SQL personalizada
National Instruments DataPlugin (para importar para Diadem ou LabView)
Avaliação de acordo com as diretrizes do PinchPilot
O software avalia os resultados da medição de acordo com as diretrizes do PinchPilot. Estas são baseadas nas normativas aplicáveis (leis, normas, diretrizes). Consistem em um conjunto de parâmetros que inclui os valores limite admissíveis. Os resultados das medições obtidas são avaliados em conformidade. A faixa admissível é destacada em cores no diagrama de medição e permite uma avaliação rápida da medição. Mantemos atualizadas as diretrizes do PinchPilot. As calibrações realizadas por nós incluem uma atualização do software e, portanto, também das diretrizes do PinchPilot. A calibração regular garante ao usuário que as medições sejam realizadas de acordo com as normas vigentes. Além da avaliação conforme às diretrizes do PinchPilot, o usuário tem a opção de criar sua própria diretriz.
O software avalia os resultados da medição de acordo com as diretrizes do PinchPilot. Estas são baseadas nas normativas aplicáveis (leis, normas, diretrizes). Consistem em um conjunto de parâmetros que inclui os valores limite admissíveis. Os resultados das medições obtidas são avaliados em conformidade. A faixa admissível é destacada em cores no diagrama de medição e permite uma avaliação rápida da medição. Mantemos atualizadas as diretrizes do PinchPilot. As calibrações realizadas por nós incluem uma atualização do software e, portanto, também das diretrizes do PinchPilot. A calibração regular garante ao usuário que as medições sejam realizadas de acordo com as normas vigentes. Além da avaliação conforme às diretrizes do PinchPilot, o usuário tem a opção de criar sua própria diretriz.
Documentação dos resultados
Existem duas opções para documentar as medições em papel: O protocolo de medição é uma documentação gráfica detalhada de um ponto de medição. Por outro lado, o relatório de medição é uma documentação de vários pontos de medição em forma de tabela. Pode ser usado para documentar todas as medições de um objeto (porta, vagão, etc.).
O usuário pode definir o idioma: alemão, espanhol, francês, inglês e italiano. Os custos de uma atualização de software são incorridos se não houver uma licença para a versão instalada.
Existem duas opções para documentar as medições em papel: O protocolo de medição é uma documentação gráfica detalhada de um ponto de medição. Por outro lado, o relatório de medição é uma documentação de vários pontos de medição em forma de tabela. Pode ser usado para documentar todas as medições de um objeto (porta, vagão, etc.).
O usuário pode definir o idioma: alemão, espanhol, francês, inglês e italiano. Os custos de uma atualização de software são incorridos se não houver uma licença para a versão instalada.
Atualmente é possível avaliar as seguintes normas e diretrizes:
EN 81-1 2000-4-EG
FMVSS118
APTA PR-M-S-18-10
ASME A17.1 2000
DIN EN 14752:2005
DIN EN 14752:2015
2001-85-EG / ECE R. 107 §35 e Abs.5 StVZO
EN14120 DIN 18650-1
DIN EN 12453
DIN EN 16005
DIN EN 60335-2-103
ASR A1.7
ECE R-21
prEN 12650-1
App Force Meter / Descrição
- Instale o App na Google Play Store
- Para dispositivos Android
- Adequado para os seguintes dispositivos de medição: BIA-1 BT, BIA-600 BT, FM-100 BT, FM-300 BT
Requisitos técnicos:
- Dispositivo móvel Android (tableta/smartphone)
- Android 5.0 ou superior
- Interface Bluetooth
- Instrumento de medição Bluetooth (sem fio)
- Para dispositivos Android
- Adequado para os seguintes dispositivos de medição: BIA-1 BT, BIA-600 BT, FM-100 BT, FM-300 BT
Requisitos técnicos:
- Dispositivo móvel Android (tableta/smartphone)
- Android 5.0 ou superior
- Interface Bluetooth
- Instrumento de medição Bluetooth (sem fio)
Funções do App Force Meter para Android
Aquisição e exibição dos valores de medição
O App exibe os valores em um gráfico após a medição. Além disso, calcula outros parâmetros de medição e os exibe em forma de tabela. Todos os dados são armazenados em uma base de dados local no dispositivo, o que facilita uma recuperação posterior.
Avaliação de acordo com a norma
O App avalia as medições de acordo com critérios de avaliação predefinidos. São baseadas nas normativas aplicáveis (leis, diretrizes, normas, padrões). Os valores admissíveis são exibidos no diagrama de medição ou em forma de tabela e permitem uma avaliação rápida da medição. Mantemos atualizados os critérios de avaliação. O usuário pode obter facilmente as atualizações através da Google Play Store.
Guia do usuário através do processo de medição
O usuário é guiado de forma intuitiva através do processo de medição, caso ele tenha selecionado previamente uma norma ou diretriz adequada. Dependendo do ponto a ser medido, o aplicativo fornece informações sobre como realizar a medição. Todos os pontos de medição são exibidos em uma lista e marcados como concluídos após a medição. Desta forma, o usuário sempre tem um registro da medição a ser realizada.
O App exibe os valores em um gráfico após a medição. Além disso, calcula outros parâmetros de medição e os exibe em forma de tabela. Todos os dados são armazenados em uma base de dados local no dispositivo, o que facilita uma recuperação posterior.
Avaliação de acordo com a norma
O App avalia as medições de acordo com critérios de avaliação predefinidos. São baseadas nas normativas aplicáveis (leis, diretrizes, normas, padrões). Os valores admissíveis são exibidos no diagrama de medição ou em forma de tabela e permitem uma avaliação rápida da medição. Mantemos atualizados os critérios de avaliação. O usuário pode obter facilmente as atualizações através da Google Play Store.
Guia do usuário através do processo de medição
O usuário é guiado de forma intuitiva através do processo de medição, caso ele tenha selecionado previamente uma norma ou diretriz adequada. Dependendo do ponto a ser medido, o aplicativo fornece informações sobre como realizar a medição. Todos os pontos de medição são exibidos em uma lista e marcados como concluídos após a medição. Desta forma, o usuário sempre tem um registro da medição a ser realizada.
Objetos de medição próprios e identificação de pontos de medição
O usuário tem a opção de criar um objeto de medição e salvar todos
os dados relevantes, como designação, número de série, tipo ou
proprietário. Além disso, pode armazenar um código de barras ou um código QR do
objeto de medição. Graças à câmera integrada no dispositivo, os
objetos de medição podem ser facilmente selecionados em um momento posterior para realizar uma nova medição. Na janela de resultados, pode realizar uma filtragem através destes dados característicos para obter
todas as medições de um objeto de medição.
Geração de relatórios e exportação de dados
Após a conclusão da medição, é gerado um relatório em PDF. O usuário tem
a opção de encaminhar este PDF diretamente por e-mail ou
salvá-lo em um local de armazenamento (dispositivo, nuvem, etc.). Se
há uma impressora conectada ao dispositivo Android, o relatório também pode ser
impresso imediatamente. A função de assinatura e comentário são
características úteis para criar informes para os clientes. Além disso,
oferecemos uma função para criar fotos com a câmera interna do
dispositivo. Estas podem ser incluídas no relatório para fins de
documentação. Além disso, é possível exportar os valores de medição como ppdx
(formato XML). Podem ser abertos e processados com, por exemplo, outras
ferramentas do nosso software.
O usuário pode definir o idioma: alemão, espanhol, francês, inglês e
italiano.
Atualmente é possível avaliar as seguintes normas e diretrizes:
ASR 1.7
DIN EN 12453:2017
DHF-TS-011:2018
DIN EN 16005:2012
DIN EN 18650-1:2010
DIN EN 14752
2000/4 EG
DIN EN 81-20
Recomendaciones
Referência: CAL-BIA Class 1
Certificado de calibração ISO para medidores de força de fechamento BIA
Classe 1
Certificado de calibração ISO para cumprir com a norma DIN ISO 9000. Para
isso, entregamos o instrumento de medição ao nosso laboratório de
calibração interno. No certificado de calibração ISO é documentado o
nome e o endereço do cliente, os valores de medição e o número de
série.
Os certificados de calibração são emitidos especialmente para o cliente e, portanto, estão isentos do direito de devolução.
Os certificados de calibração são emitidos especialmente para o cliente e, portanto, estão isentos do direito de devolução.
139,00 €
Preço sem IVA e sem frete
Referência: PinchPilot
Software de avaliação PinchPilot (conexão por cabo)
Nossos instrumentos de medição requerem um software. O nosso software é
utilizado para avaliar os dados obtidos durante as medições de força de
fechamento. Dependendo do instrumento de medição que tenha, poderá baixar diferentes tipos de softwares.
- Adequado para PC e laptop
- Adequado para os seguintes dispositivos: Original BIA Classe 1, BIA 600, FM 100, FM 200, FM 202, FM 205, FM 206, FM 207, FM 208, FM 300
- Adequado para os seguintes dispositivos: Original BIA Classe 1, BIA 600, FM 100, FM 200, FM 202, FM 205, FM 206, FM 207, FM 208, FM 300
Requisitos técnicos
- Sistema operacional: Windows 7 ou superior
- Conexão USB ou Bluetooth
- Instrumento de medição
185,00 €
Preço sem IVA e sem frete
Referência: Prüfkörper 143407
Bloco de teste para exame preliminar
| - Bloco de teste |
| - EN 14752:2005 |
| - 25 mm |
| - Para largura de abertura de 115 mm |
72,00 €
Preço sem IVA e sem frete
