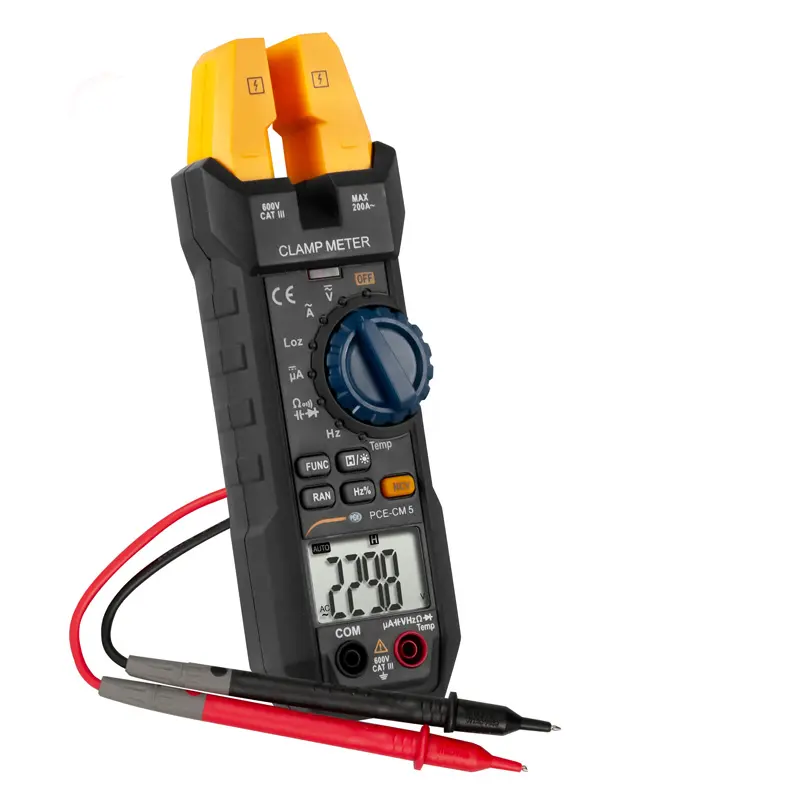

Medidor automotivo PCE-CM 5
Referência: PCE-CM 5
Prazo de entrega: 10 Dias
Medidor automotivo
Medição NCV / Medição de corrente até 200 A AC /
Medição de frequência direta com a pinça de corrente / Uso imediato / Operação simples
Medição NCV / Medição de corrente até 200 A AC /
Medição de frequência direta com a pinça de corrente / Uso imediato / Operação simples
Medidor automotivo com muitas
funções. O medidor automotivo pode medir sem contato correntes de até 200 A
AC. A faixa de medição do medidor automotivo cobre um amplo setor. Devido ao

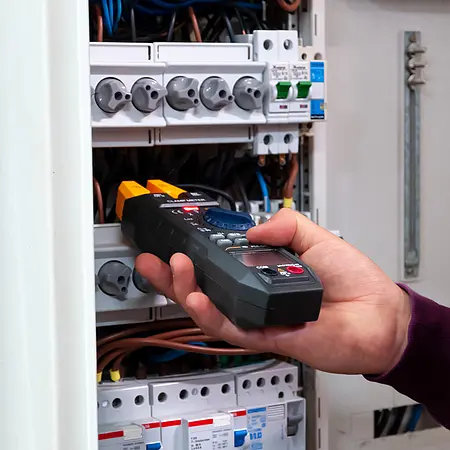

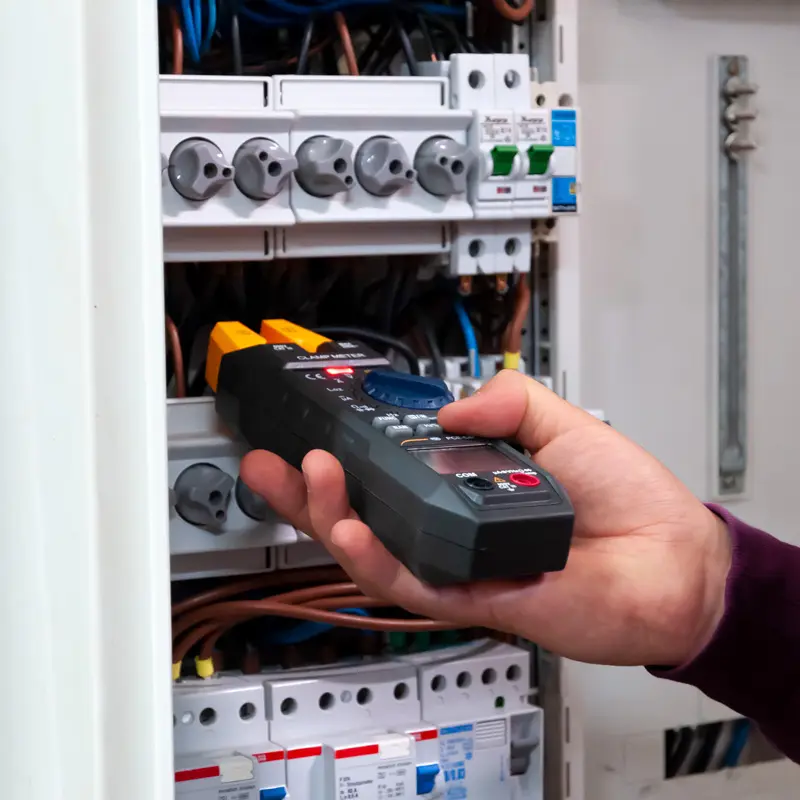

fato de o medidor automotivo medir sem contato, é possível fazer medições
enquanto a operação está ativa. Assim não é preciso ter que preparar a
medição, pois poderá medir diretamente com o medidor automotivo nos
respectivos cabos.
Outra característica do medidor automotivo é a medição NCV (Not
Connected Voltage). Com esta função o medidor automotivo indica se um cabo tem ou não tensão. Esta função também não requer a preparação da
medição. Ambas as características do medidor automotivo reduzem o
risco de choques elétricos.
O medidor automotivo integra outras funções úteis, como medição de
resistência e teste de continuidade. O teste de continuidade permite
detectar se um relé localizado em um quadro elétrico está completamente
fechado. Graças à rápida frequência de medição do medidor automotivo é possível determinar qualquer flutuação da corrente. Por todas
estas razões, este medidor automotivo é uma ferramenta indispensável para
qualquer eletricista.
- Medição de corrente indutiva de até 200 A AC
- Medição de tensão com frequencímetro
- Função "Hold" para congelar valor na tela
- Medição de temperatura com termoelemento
- Design pequeno e compacto
- Menor resistência interna com a função LowZ
- Medição de tensão com frequencímetro
- Função "Hold" para congelar valor na tela
- Medição de temperatura com termoelemento
- Design pequeno e compacto
- Menor resistência interna com a função LowZ
| Parâmetro | Faixa | Resolução | Precisão |
| Corrente alterna | 200 A | 0,1 A | ±(3,0 % + 3 dígitos) |
|
Faixa de frequência: 40 ... 400 Hz Corrente de entrada máxima: 200 A AC |
|||
| Corrente contínua |
600 µA 1000 µA |
0,1 µA 1 µA |
±(1,0 % + 4 dígitos) ±(1,0 % + 4 dígitos) |
| Corrente de entrada máxima: 1000 µA | |||
| Tensão contínua |
600 mV 6 V 60 V 600 V |
0,1 mV 0,001 V 0,01 V 0,1 V |
±(0,7 % + 3 dígitos) ±(0,7 % + 3 dígitos) ±(0,7 % + 3 dígitos) ±(0,7 % + 3 dígitos) |
|
Impedância de entrada: 10 MΩ Tensão de entrada máxima: 600 V DC AC rms |
|||
| Tensão alternada |
6 V 60 V 600 V |
0,001 V 0,01 V 0,1 V |
±(0,8 % + 3 dígitos) ±(0,8 % + 3 dígitos) ±(0,8 % + 3 dígitos) |
|
Impedância de entrada: 10 MΩ Tensão de entrada máxima: 600 V DC AC rms Faixa de frequência: 40 ... 400 Hz |
|||
| LowZ AC/DC | 600 V | 0,1 V | ±(2,0 % + 3 dígitos) |
|
Impedância de entrada: 10 MΩ Tensão de entrada máxima: 600 V DC AC rmsS Faixa de frequência: 40 ... 400 Hz |
|||
| Resistência |
600 Ω 6 kΩ 60 kΩ 600 kΩ 6 MΩ 60 MΩ |
0,1 Ω 0,001 kΩ 0,01 kΩ 0,1 kΩ 0,001 MΩ 0,1 MΩ |
±(0,8 % + 3 dígitos) ±(0,8 % + 3 dígitos) ±(0,8 % + 3 dígitos) ±(0,8 % + 3 dígitos) ±(1,2 % + 3 dígitos) ±(1,2 % + 3 dígitos) |
|
Tensão de teste (circuito aberto): 0,4 V Proteção contra sobretensão: 250 V AC/DC rms |
|||
| Teste de continuidade | - | 0,1 Ω | - |
|
Proteção contra sobretensão: 250 V AC/DC rms Tom de sinal em <50 Ω |
|||
| Teste de diodos | - | 0,001 V | - |
|
Proteção contra sobretensão: 250 V AC/DC rms Corrente de avance: 1 mA DC Tensão de avance: 3,3 V DC |
|||
| Capacidade |
99,99 nF 999,9 nF 9,999 µF 99,99 µF 999,9 µF 9,999 mF 99,99 mF |
0,01 nF 0,1 nF 0,001 µF 0,01 µF 0,1 µF 1 µF 0,01 mF |
±(4,0 % + 5 dígitos) ±(4,0 % + 5 dígitos) ±(4,0 % + 5 dígitos) ±(4,0 % + 5 dígitos) ±(4,0 % + 5 dígitos) ±(4,0 % + 5 dígitos) ±(4,0 % + 5 dígitos) |
| Proteção contra sobretensão: 250 V AC/DC rms | |||
|
Temperatura (Termoelemento tipo K) |
-20 ... 0 °C 1 ... 400 °C -4 ... 32 °F 33 ... 752 °F |
1 °C 1 °C 1 °F 1 °F |
±(3,0 % + 2 dígitos) ±(2,0 % + 2 dígitos) ±(3,0 % + 4 dígitos) ±(2,0 % + 4 dígitos) |
| Proteção contra sobretensão: 250 V AC/DC rms | |||
|
Frequência (com pinça de corrente) |
99,99 Hz 999,9 Hz >1 kHz |
0,01 Hz 0,1 Hz 0,001 kHz |
±(1,5 % + 5 dígitos) ±(1,5 % + 5 dígitos) Apenas para referência |
|
Faixa de frequência: 10 Hz ... 1 kHz Tensão de entrada máxima: 200 A AC rms Faixa de entrada: > 60 A AC rms (aumenta a corrente de entrada, também aumenta a frequência) |
|||
|
Frequência (medição de tensão) |
99,99 Hz 999,9 Hz 9,999 Hz >10 kHz |
0,01 Hz 0,1 Hz 0,001 kHz 0,01 kHz |
±(1,5 % + 5 dígitos) ±(1,5 % + 5 dígitos) ±(1,5 % + 5 dígitos) Apenas para referência |
|
Faixa de frequência: 10 Hz ... 10 kHz |
|||
|
Frequência (medição direta) |
99,99 Hz 999,9 Hz 9,999 Hz 99,99 kHz 999,9 kHz 9,999 kHz 99,99 MHz |
0,01 Hz 0,1 Hz 1 Hz 0,01 kHz 0,1 kHz 1 kHz 0,01 MHz |
±(0,3 % + 5 dígitos) ±(0,3 % + 5 dígitos) ±(0,3 % + 5 dígitos) ±(0,3 % + 5 dígitos) ±(0,3 % + 5 dígitos) ±(0,3 % + 5 dígitos) ±(0,3 % + 5 dígitos) |
|
Faixa: 10 Hz ... 60 MHz Impedância de entrada: 10 MΩ Faixa de entrada: >0,2 V AC rms (aumenta a tensão de entrada, também aumenta a frequência) Tensão de entrada máxima: 250 V AC rms |
|||
|
Ciclo de trabalho (Duty Cycle) |
5 ... 95 % | 0,1 % | ±0,3 % |
| Outras especificações | |||
| Seleção de faixa | Automática e manual | ||
| Altura de trabalho máxima | 2000 m sobre o nível do mar | ||
| Display | LCD | ||
| Valor máximo na tela | 5999 | ||
| Faixa superior excedida | Visor indica "OL" | ||
| Faixa inferior excedida | Visor indica "-OL" | ||
| Taxa de medição | 3 medições por segundo | ||
| Desconexão automática | Após 15 minutos de inatividade | ||
| Alimentação | 1 pilha de 9 V | ||
| Condições de operação | 0 ... +40 °C | ||
| Condições de armazenamento | -10 ... +50 °C | ||
| Dimensões | 201 x 65 x 43 mm | ||
| Peso | Aprox. 265 g (pilha incluída) | ||

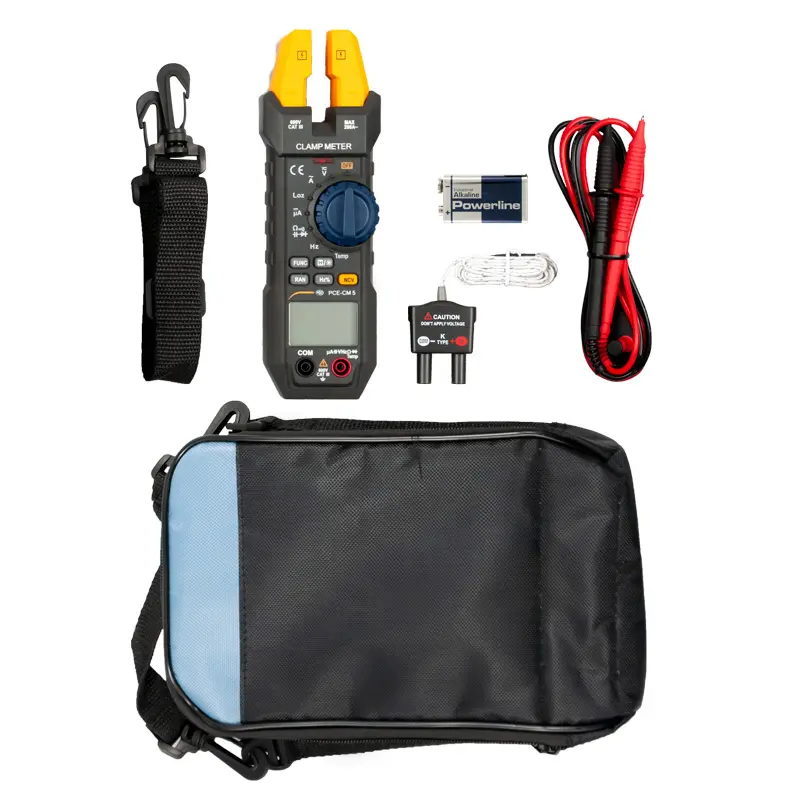

1 x Medidor automotivo PCE-CM 5
1 x Jogo de cabos de teste
1 x Bolsa de transporte
1 x Pilha de 9 V
1 x Manual de instruções
1 x Jogo de cabos de teste
1 x Bolsa de transporte
1 x Pilha de 9 V
1 x Manual de instruções
