Caudalímetro PCE-TDS 100HS+-ICA inclui certificado de calibração ISO
Referência: PCE-TDS 100HS+-ICA
Prazo de entrega: 15-20 Dias
Caudalímetro por ultrassom incluído registrador de dados de temperatura
Método: metodologia de tempo de trânsito / Determina a velocidade de fluxo e vazão / Método de medição para líquidos o mais homogêneo possível / Para tubulações de 20 a 100 mm de diâmetro / Inclui certificado de calibração ISO
Método: metodologia de tempo de trânsito / Determina a velocidade de fluxo e vazão / Método de medição para líquidos o mais homogêneo possível / Para tubulações de 20 a 100 mm de diâmetro / Inclui certificado de calibração ISO
O caudalímetro por ultrassom é usado para medições de controle ou para detectar rapidamente o fluxo em uma tubulação, tornando-se um sistema de medição portátil e fácil de instalar. O caudalímetro por ultrassom trabalha com base na metodologia de tempo de trânsito. O princípio de medição do caudalímetro é muito simples.
Em uma medição diagonal em um tubo é necessário menos tempo do que em uma medição em contracorrente. Quanto mais aumenta o fluxo, mais tempo é necessário para medir se for contracorrente, e menos tempo se for no sentido dela, depende de forma direta da velocidade do fluxo. O caudalímetro usa este efeito para determinar a velocidade de fluxo e de vazão.
Os transdutores eletroacústicos recebem e emitem breves pulsações ultrassônicas através do meio que flui na tubulação. Os transdutores são colocados na direção vertical de forma desviada em ambos os lados do tubo a ser medido. Os sensores não destrutivos são colocados sobre o tubo e são fixados, por exemplo, com um lacre. Em pouco tempo a tela indica a velocidade do fluxo. O caudalímetro por ultrassom pode ser usado em tubos de metal e plástico.
Líquidos mensuráveis
Acetato, acetona, óleo de amendoim, óleo de linhaça, azeite de oliva, óleo para motor, óleo de parafina, óleo de silicone, óleo para transformadores, álcool, álcool etílico, álcool metílico, amoníaco, anilina, benzeno, butirato, clorofórmio, etanol, éter, éter etílico, etilenoglicol, freon R12, gasóleo, gasolina, glicerina, glicol, isobutanol, isopentano, lubrificante, metanol, pentano, petróleo, 1-propanol, querosene, refrigerante, tricloroetileno, 1,1,1-tricloroetano, terpentina, água destilada, água salgada.
Em uma medição diagonal em um tubo é necessário menos tempo do que em uma medição em contracorrente. Quanto mais aumenta o fluxo, mais tempo é necessário para medir se for contracorrente, e menos tempo se for no sentido dela, depende de forma direta da velocidade do fluxo. O caudalímetro usa este efeito para determinar a velocidade de fluxo e de vazão.
Os transdutores eletroacústicos recebem e emitem breves pulsações ultrassônicas através do meio que flui na tubulação. Os transdutores são colocados na direção vertical de forma desviada em ambos os lados do tubo a ser medido. Os sensores não destrutivos são colocados sobre o tubo e são fixados, por exemplo, com um lacre. Em pouco tempo a tela indica a velocidade do fluxo. O caudalímetro por ultrassom pode ser usado em tubos de metal e plástico.
Líquidos mensuráveis
Acetato, acetona, óleo de amendoim, óleo de linhaça, azeite de oliva, óleo para motor, óleo de parafina, óleo de silicone, óleo para transformadores, álcool, álcool etílico, álcool metílico, amoníaco, anilina, benzeno, butirato, clorofórmio, etanol, éter, éter etílico, etilenoglicol, freon R12, gasóleo, gasolina, glicerina, glicol, isobutanol, isopentano, lubrificante, metanol, pentano, petróleo, 1-propanol, querosene, refrigerante, tricloroetileno, 1,1,1-tricloroetano, terpentina, água destilada, água salgada.
- Ideal para reestruturação
- Instalação sem interrupção do processo
- Montagem simples
- Preciso e fiável
- Sem perdas de pressão
- Livre de manutenção, sem partes móveis
- Sem desgaste
- Medidor portátil para medições de controle
- Inclui certificado de calibração ISO
- Instalação sem interrupção do processo
- Montagem simples
- Preciso e fiável
- Sem perdas de pressão
- Livre de manutenção, sem partes móveis
- Sem desgaste
- Medidor portátil para medições de controle
- Inclui certificado de calibração ISO
| Especificações técnicas PCE-TDS 100HS | |
| Faixa de medição | -32 ... +32 m/s |
| Resolução | 0,0001 m/s |
| Precisão para DN ≥ 50 mm | ±1,5 % do valor de medição |
| Precisão para DN < 50 mm | ±3,5 % do valor de medição |
| Reprodutibilidade | ±1,0 % do valor de medição |
| Meios | Qualquer líquido com uma impureza inferior a <5% e um fluxo superior a 0,03 m³/h |
| Unidades de vazão | Metro cúbico [m³] Litro [l] Galão (USA) [gal] Galão Imperial (UK) [igl] Milhões de galões USA [mgl] Pés cúbicos [cf] Barril (USA) [bal] Barril Imperial (UK) [ib] Barril de petróleo [ob] |
| Tempo de ajuste | por dia [/ d] por hora [/ h] por minuto [/ m] e por segundo [/ s] |
| Registrador de dados | 1800 valores |
| Interface | USB (para medição e leitura em linha da memória interna) |
| Tipo de proteção | IP52 |
| Alimentação | 3 x acumuladores AAA Ni-H / 2100 mAh (com carga completa 12 horas de operação) |
| Carregador | 100 .. 240 V/AC 50-60Hz |
| Dimensões | 214 x 104 x 40 mm |
| Peso | 450 g |
| Sensor | Largura nominal DN 15 ... 100 mm, 20 ... 108 mm |
| Temperatura | -30 ... 160 ºC |
| Tamanho do sensor | 45 x 30 x 30 mm |
| Peso do sensor | 75 g |

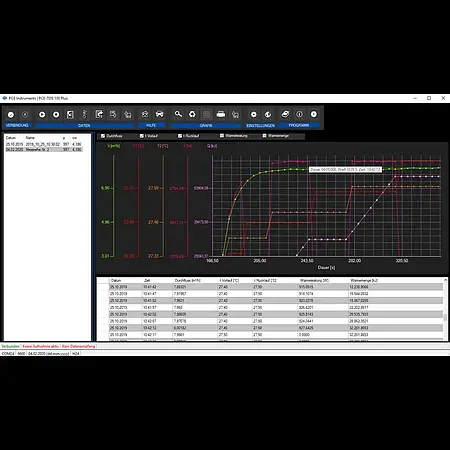

| Dados técnicos do software de análise | |
| - Unidades potência W, kW, MW, J/h, kJ/h, MJ/h, Btu/h, kBtu/h, MBtu/h | |
| - Unidades de energia J, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu | |
| - Visualização gráfica do fluxo, temperatura de impulso, temperatura de retorno, potência térmica e quantidade de calor | |
| - Visualização em forma de tabela de fluxo, temperatura de impulso, temperatura de retorno, potência térmica e quantidade de calor | |

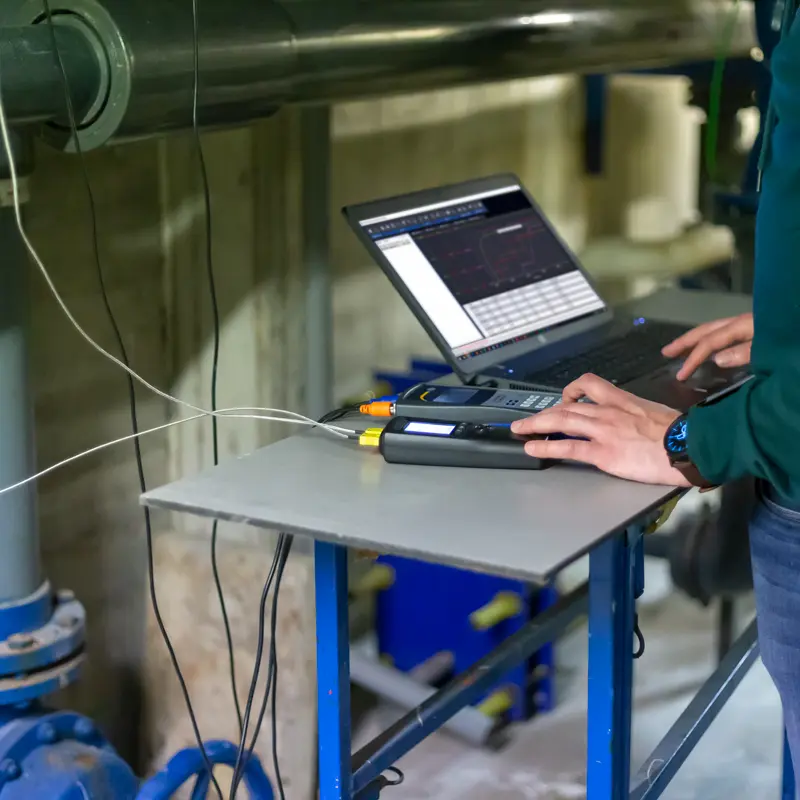

| - Modo de medição móvel e estacionário | |
| - Registro de dados em tempo real com duração ilimitada (a capacidade de memória do PC pode limitar) | |
| - Função de exportação de dados | |
| - Guia para uso do software com instruções para a configuração progressiva dos dispositivos e do software | |

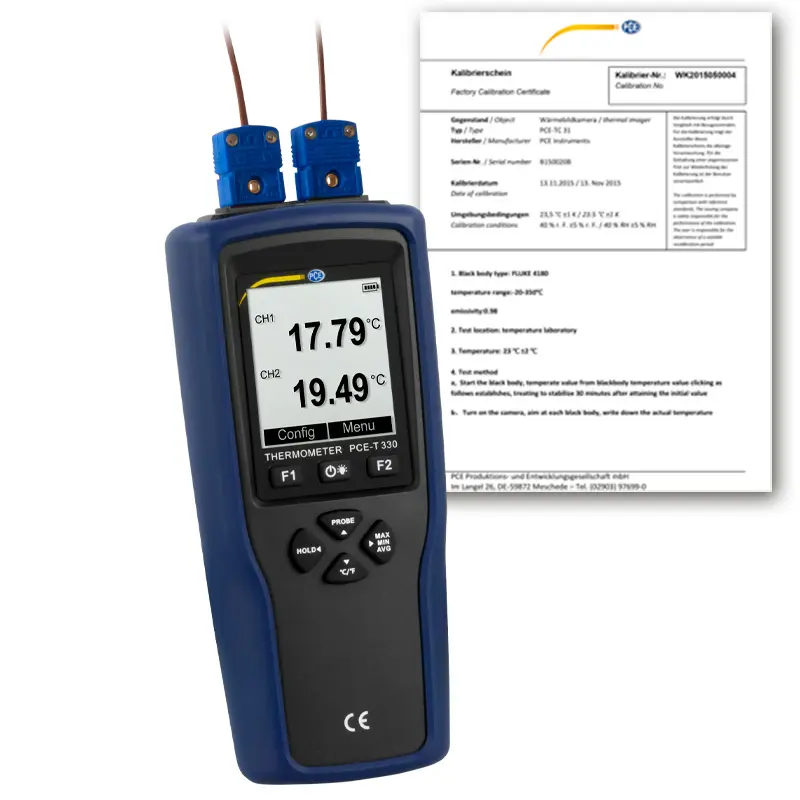

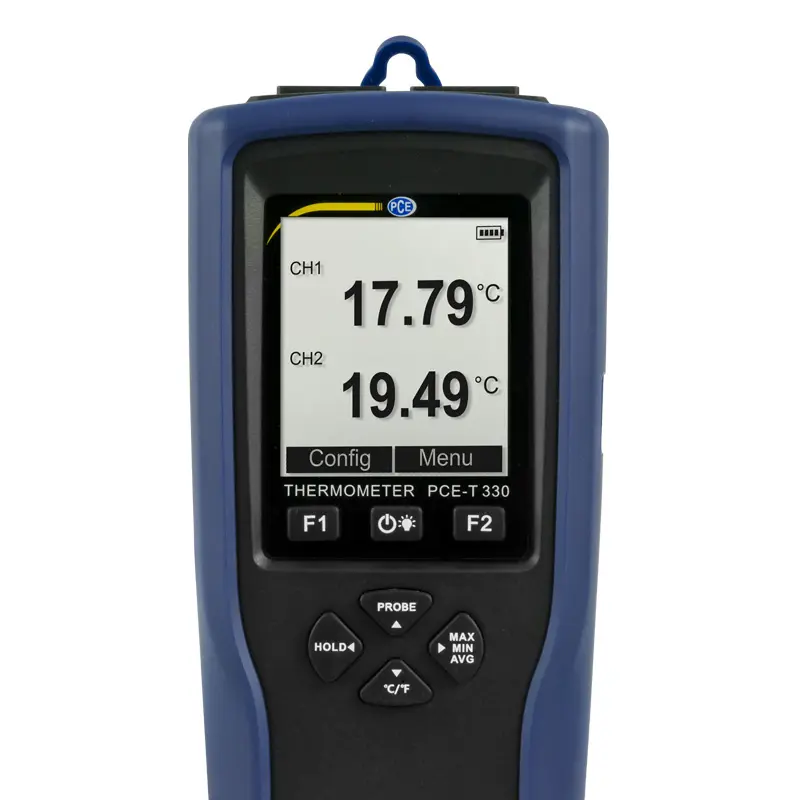

| Especificações técnicas PCE-T 330 | |
| Faixa de medição termopar tipo K | -200 … +1370 °C |
| Resolução | 0,01 °C |
| Precisão* | ±(0,3 % do valor +0,40) °C* |
| Faixa de medição termopar tipo T | -200 … +400 °C |
| Resolução | 0,01 °C |
| Precisão* | ±(0,3 % do valor +0,40) °C* |
| Faixa de medição termopar tipo J | -200 … +1200 °C |
| Resolução | 0,01 °C |
| Precisão* | ±(0,3 % do valor +0,40) °C* |
| Quota de medição | 2/s |
| Temperatura de funcionamento | -10 … +50 °C |
| Temperatura de armazenamento | -20 … +60 °C (sem bateria) |
| Alimentação | 3 pilhas AAA / acumulador 1,2 V |
| Duração do acumulador | Aprox. 190 h |
| (sem luz de fundo, capacidade do acumulador 1200 mAh, | |
| temperatura ambiente 25 °C) | |
| Classe de proteção | IP52 (com a capa protetora e o termopar conectado) |
| Norma/Certificação | CE/EMC ROHS |

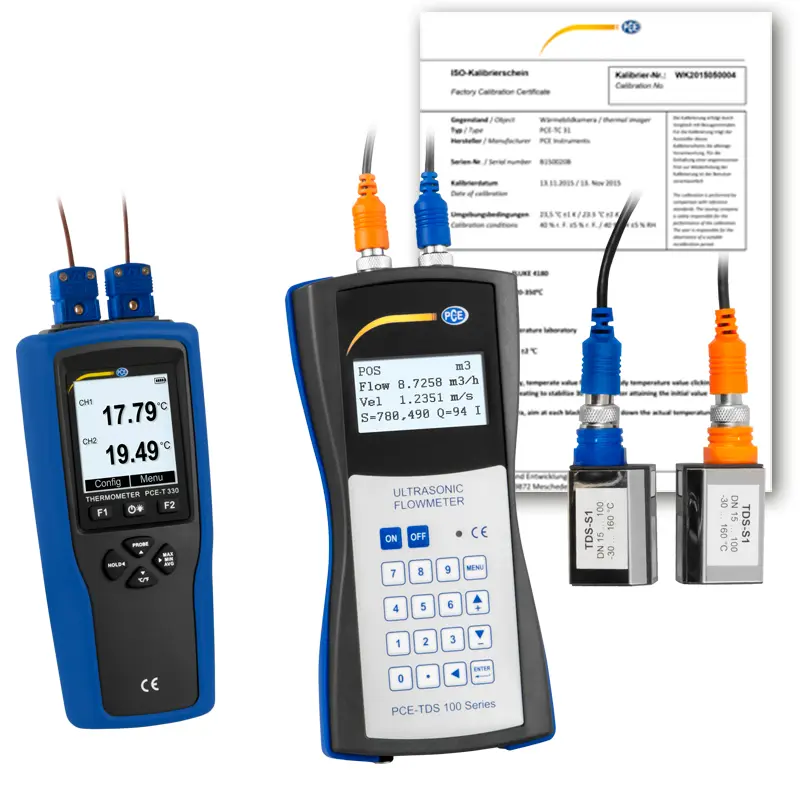

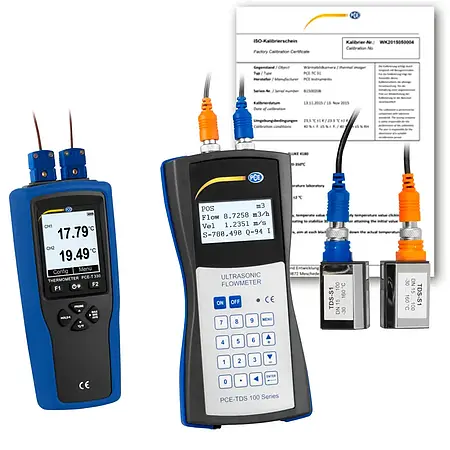

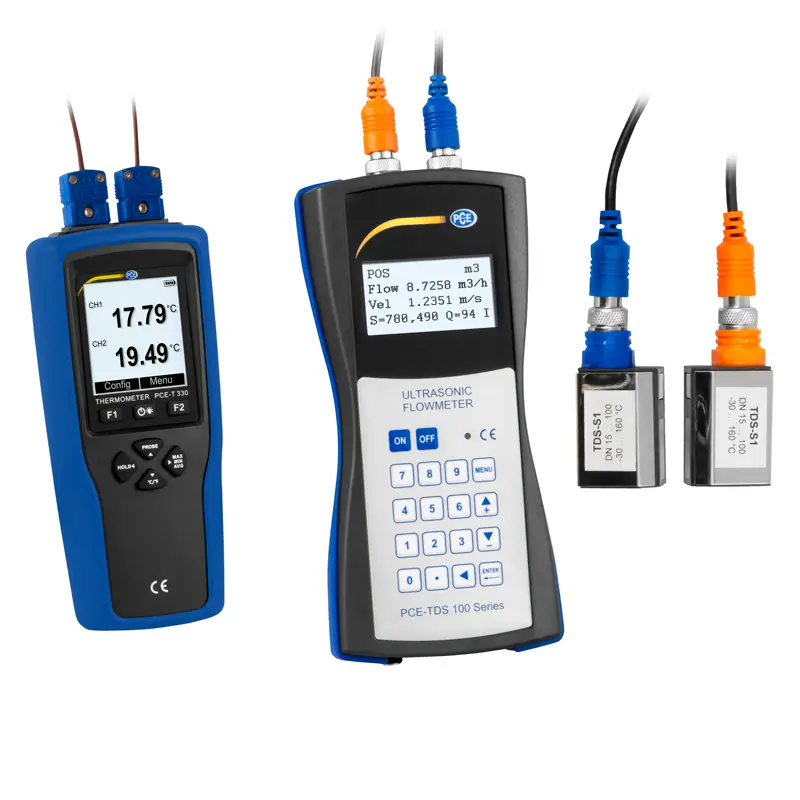

1 x Caudalímetro por ultrassom PCE-TDS 100HS+-ICA
1 x Registrador de dados de temperatura de 2 canais PCE-T 330
1 x Software de análise para o cálculo da quantidade de calor e da produção de calor

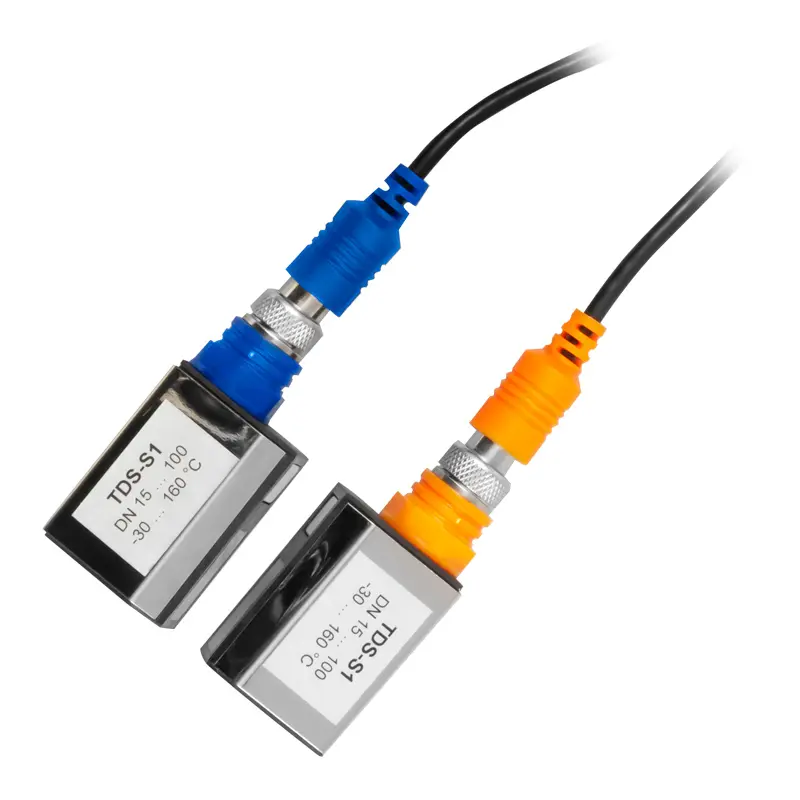

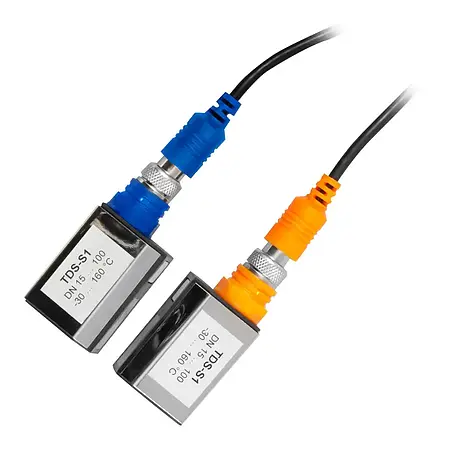

2 x Sensores TDS-S1

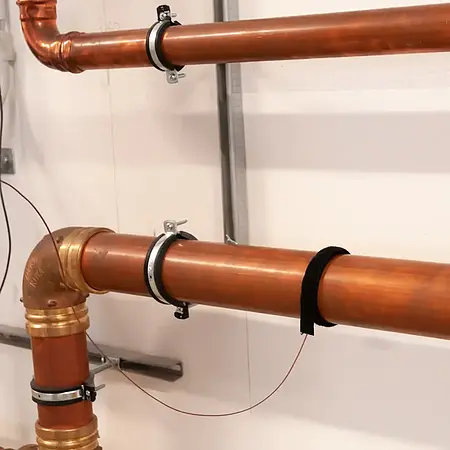

2 x Sensor de temperatura de contato para tubulação TF-RA330 (1 m)
2 x Extensões de 5 m
2 x Lacres de velcro
1 x Fonte de alimentação
1 x Gel de acoplamento
1 x Flexômetro

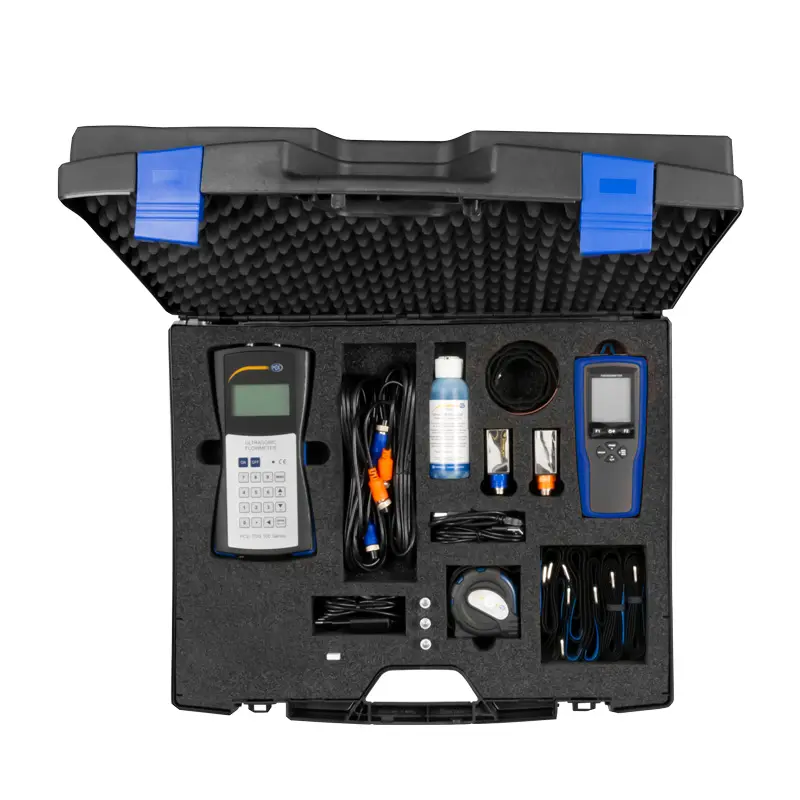

1 x Maleta de transporte
1 x Manual de instruções
1 x Certificado de calibraçõ ISO
1 x Registrador de dados de temperatura de 2 canais PCE-T 330
1 x Software de análise para o cálculo da quantidade de calor e da produção de calor
2 x Sensores TDS-S1
2 x Sensor de temperatura de contato para tubulação TF-RA330 (1 m)
2 x Extensões de 5 m
2 x Lacres de velcro
1 x Fonte de alimentação
1 x Gel de acoplamento
1 x Flexômetro
1 x Maleta de transporte
1 x Manual de instruções
1 x Certificado de calibraçõ ISO
Recomendaciones
Referência: TDS-M1
Transdutores para alta temperatura para PCE-TDS 100H / HS
- Faixa: 0 ... 160ºC
- Para tubulações de 50 ... 700 mm
- Dimensões: 60 x 45 x 45 mm
- Inclui 2 transdutores
- Faixa: 0 ... 160ºC
- Para tubulações de 50 ... 700 mm
- Dimensões: 60 x 45 x 45 mm
- Inclui 2 transdutores
Fabricante: PCE Instruments
199,90 €
Preço sem IVA e sem frete
Referência: TDS-S1
Transdutores para alta temperatura para PCE-TDS 100H / HS
- Faixa: 0 ... 160ºC
- Para tubulações de 20 ... 100 mm
- Dimensões: 45 x 30 x30 mm
- Inclui 2 transdutores
- Faixa: 0 ... 160ºC
- Para tubulações de 20 ... 100 mm
- Dimensões: 45 x 30 x30 mm
- Inclui 2 transdutores
Fabricante: PCE Instruments
235,90 €
Preço sem IVA e sem frete
Referência: TDS-HS
Suporte TDS-HS para o transdutor S1
- Para tubulações de 20 mm ... 108 mm
- Temperatura do meio: 0 ... 160 °C
- A parte inferior do sensor é magnética
- Importante: No caso de solicitar este sensor posteriormente, necessitamos que nos envie o dispositivo portátil PCE-TDS 100, pois é necessário ajustar o sensor com o dispositivo.
- Para tubulações de 20 mm ... 108 mm
- Temperatura do meio: 0 ... 160 °C
- A parte inferior do sensor é magnética
- Importante: No caso de solicitar este sensor posteriormente, necessitamos que nos envie o dispositivo portátil PCE-TDS 100, pois é necessário ajustar o sensor com o dispositivo.
Fabricante: PCE Instruments
395,90 €
Preço sem IVA e sem frete
Referência: TDS-HM
Suporte para transdutores DN 50 ... 700 mm o M1
- Dimensões 200 x 40 x 40 mm
- Para diâmetros de tubo e tubo de 50 ... 700 mm / aprox. 1.97 ... 27.55"
- Dimensões 200 x 40 x 40 mm
- Para diâmetros de tubo e tubo de 50 ... 700 mm / aprox. 1.97 ... 27.55"
Fabricante: PCE Instruments
475,90 €
Preço sem IVA e sem frete
Referência: TDS-L1
Sensor de fluxo para DN300 ... DN6000 / temperatura média -30 ... 160 °C adequado para o caudalímetro ultra-sónico PCE-TDS 100.
- para tamanhos de tubos: 300 mm ... 6000 mm
- Temperatura média: -30 ... 160 °C
- Dimensões: 91 x 52 x 44 mm
- magnético
- À prova de água: IP65
- para tamanhos de tubos: 300 mm ... 6000 mm
- Temperatura média: -30 ... 160 °C
- Dimensões: 91 x 52 x 44 mm
- magnético
- À prova de água: IP65
Fabricante: PCE Instruments
320,90 €
Preço sem IVA e sem frete
Referência: Sensorkabel PCE-TDS 100 Séries
Cabo do sensor de 5 m para o PCE-TDS 100H e PCE-TDS 100HS
Fabricante: PCE Instruments
81,90 €
Preço sem IVA e sem frete
Referência: SOFT-PCE-TDS
Software para programar, ler e arquivar os dados de medição do PCE-TDS 100H / HS. O kit contém o software e o cabo de dados.
- Software com cabo de dados incluído para o PCE-TDS 100H e PCE-TDS 100HS
- Software com cabo de dados incluído para o PCE-TDS 100H e PCE-TDS 100HS
Fabricante: PCE Instruments
79,90 €
Preço sem IVA e sem frete
Referência: TT-GEL
No setor industrial, o gel de acoplamento para ultra-som serve para diversas aplicações no campo dos testes de materiais não destrutivos (END) e na medição da espessura do material.
- Faixa de uso -10 ... 80 °C
- Conteúdo: 100ml
Fabricante: PCE Instruments
19,90 €
Preço sem IVA e sem frete
Referência: K-Gel
Gel de acoplamento para alta temperatura, até 350 ºC. Se tiver previsto realizar uma grande quantidade de medições, solicite também uma quantidade de gel suficiente. Recomenda-se utilizar o gel de acoplamento para melhorar o contato entre a cabeça do sensor e o objeto a ser medido, assim como para proteger a superfície do sensor.
- Faixa até 350 °C
- Conteúdo: 100ml
- Faixa até 350 °C
- Conteúdo: 100ml
Fabricante: PCE Instruments
86,90 €
Preço sem IVA e sem frete
Referência: CAL-PCE-TDS-ISO
Certificado de calibração ISO (rastreável) 5 pontos com folha de dados e certificado de acordo com os padrões de ISO 9000 e seguintes.
Os certificados de calibração são emitidos especialmente para o cliente e, portanto, estão isentos do direito de devolução.
Os certificados de calibração são emitidos especialmente para o cliente e, portanto, estão isentos do direito de devolução.
Fabricante: PCE Instruments
340,90 €
Preço sem IVA e sem frete
Referência: CAL-PCE-TDS-DAkkS
Certificado de calibração DAkkS para o caudalímetro e certificado de acordo com as normas nacionais.
- Calibração de 3 pontos, em um diâmetro de tubo
Os certificados de calibração são emitidos especialmente para o cliente e, portanto, estão isentos do direito de devolução.
- Calibração de 3 pontos, em um diâmetro de tubo
Os certificados de calibração são emitidos especialmente para o cliente e, portanto, estão isentos do direito de devolução.
Fabricante: TrigasDM GmbH
1.142,90 €
Preço sem IVA e sem frete
