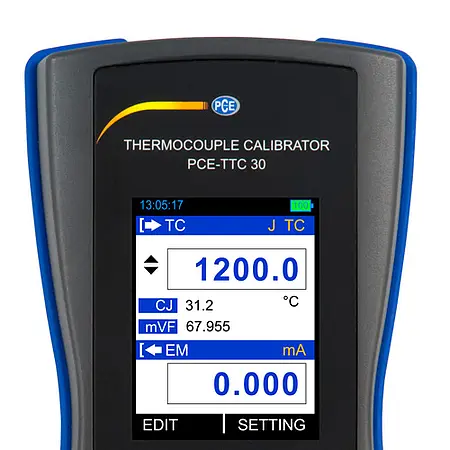

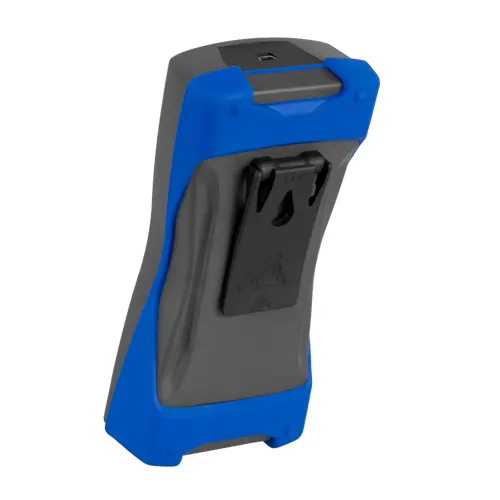

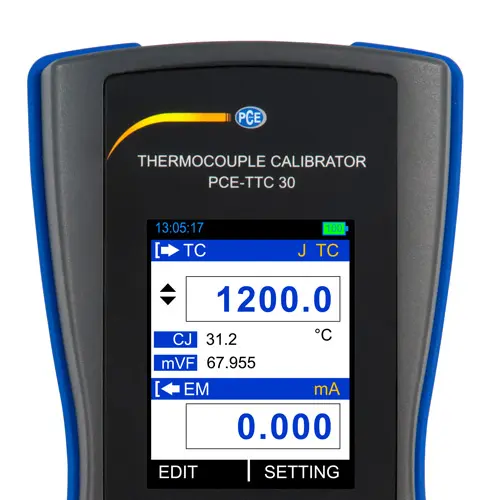

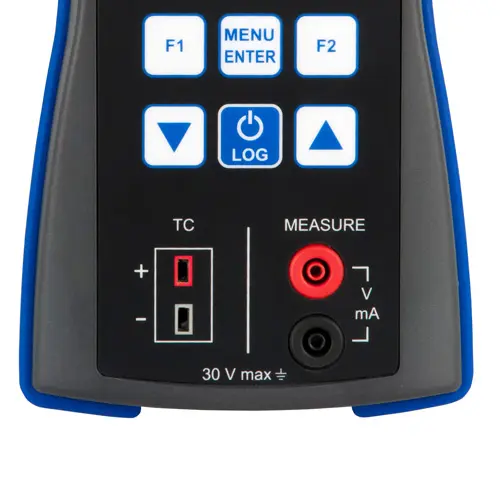

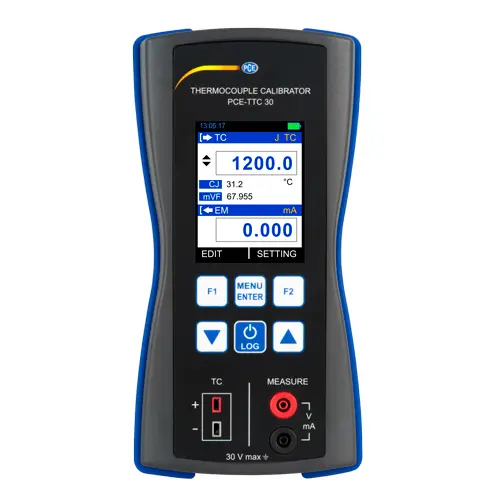

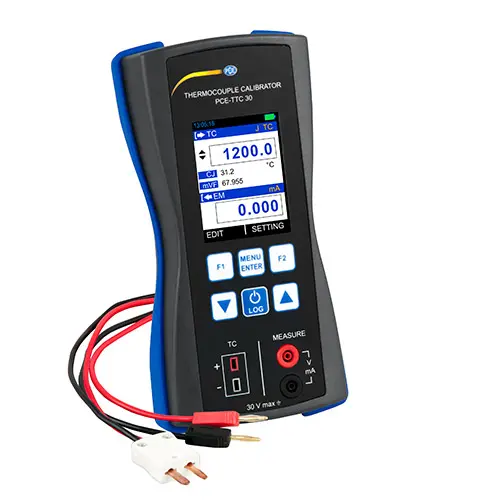

Registrador de dados para termoelementos PCE-TTC 30

Referência: PCE-TTC 30
924,90 €
1.119,13 €
4250348718150
PCE-TTC 30
Preço sem IVA e sem frete (8,00 € + IVA)
Prazo de entrega: 10 Dias
Registrador de dados
Registrador de dados para a simulação e medição de termoelementos,
corrente e tensão / Acumulador Li-Ion / Verificação de continuidade / Função rampa

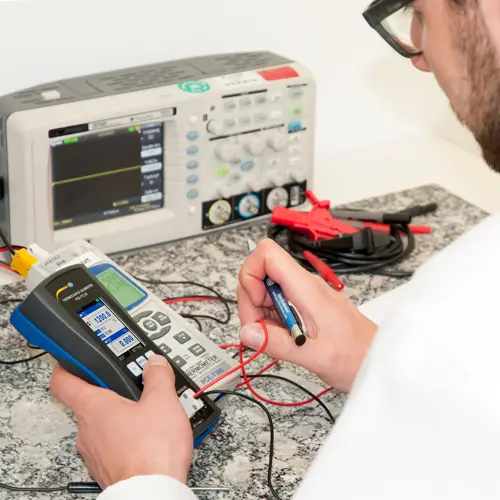

O registrador de dados está desenhado para simular diferentes tipos de termoelementos e mV. E por isso poderá usar o registrador de dados para diferentes termômetros e indicadores de temperatura com conexão a termoelementos. O registrador de dados simula os termoelementos mais comuns, como são os tipos K, T e S. O registrador de dados tem uma precisão de 0,3 ºC, o que permite calibrar um termômetro sem nenhum problema.

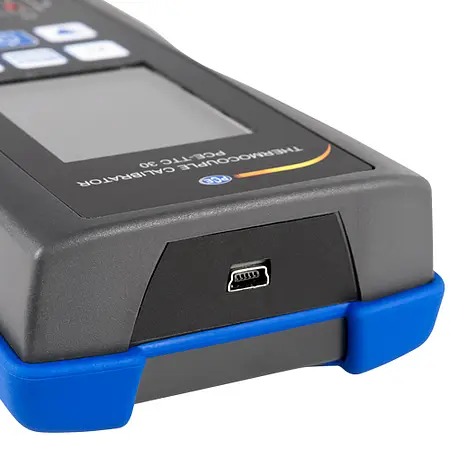

Além de introduzir um valor de temperatura e tensão de até 250 mV, também poderá usar o registrador de dados no modo rampa. O usuário pode decidir se quer usar a rampa em modo contínuo ou em intervalos definidos. Poderá carregar o acumulador do registrador de dados através da interface mini USB. A mesma interface serve para transferir os valores de medição.

- Modo de simulação e medição
- Acumulador
- Para termoelementos E, J, K, T, B, R, S, N, mV
- Alimentação de 24 V para circuito
- Compatível com HART
- Modo manual e função rampa
- Teste de continuidade
- Função de registro de dados

Tensão CC V

Faixa

0 ... 30 V

Resolução

0,001 V

Precisão

±0,02 % do valor + 2 dgt.



Corrente CC mA

Faixa

0 ... 24 mA

Resolução

0,001 mA

Precisão

±0,02 % do valor + 2 dgt.



Termoelementos

Tipo

Faixa

Resolução

Precisão

E

-200 ... 1200 °C

0,1 °C

± 0,3 °C

J

-200 ... 1200 °C

0,1 °C

± 0,3 °C

K

-200 ... 1372 °C

0,1 °C

± 0,3 °C

T

-200 ... 400 °C

0,1 °C

± 0,3 °C

B

450... 1800 °C

0,1 °C

± 0,3 °C

R

0 ... 1750 °C

0,1 °C

± 0,3 °C

S

0 ... 1750 °C

0,1 °C

± 0,3 °C

N

-200 ... 1300 °C

0,1 °C

± 0,3 °C

mV

-10 ... 80 mV

0,001 mV

± 0,02 % do valor + 2µV



-10 ... 250 mV

0,01 mV

± 0,02 % do valor + 0,02 mV



Nota: Estas indicações correspondem ao padrão de temperatura ITS-90.



Outras especificações

Modos tela

Medição: mA / mV / V / termoelemento Simulação: mV / termoelemento

Unidades de temperatura

°C / °F / K

Erro compensação de junta fria

≤±0.5 °C

Tensão de entrada máxima

30 V CC

Coeficiente de temperatura

<30 ppm

Impedância de entrada

Termoelemento / mV / V: >1 MΩ
Medição de corrente: 10 Ω

Tempo de resposta

< 100 ms

Impedância

>4,7 kΩ com termoelemento / mV

Frequência de atualização em tela

10 Hz

Isolamento

500 V CC

Registro de dados

Memória interna, 150000 valores

Interface

USB 2.0

Display

TFT LCD de 2,4" / 240 x 320 pixels / Iluuminação de fundo

Tensão de saída de circuito

24 V CC / 24 mA

Resistência de circuito HART mA

250 Ω ±20 %

Funções especiais

Função de passo e de rampa
Modo manual e automático
√x, x2: Para a função de medição

Teste de continuidade

Ajuste do valor limite até 100 Ω

Alimentação

Acumulador Li-Ion de 3,7 V / 2300 mAh

Duração da carga

Aprox. 5 horas

Fonte de alimentação

Entrada: 100 ... 240 V AC / 50 / 60 Hz
Saída: 5 V / 1 A DC

Tempo operativo do acumulador

Aprox. 18 h: Modo simulação e medição com uma iluminação LCD baixa
Aprox. 8 h: Modo medição de 12 mA (24 V) com uma iluminação LCD baixa

Dimensões

162 x 82 x 40 mm

Peso

Aprox. 300 g

Grau de proteção

IP20

Condições operativas

Acumulador: 0 ... +55 °C / 30 ... 90 % H.r.
Rede elétrica: 0 ... +45 °C / 30 ... 90 % H.r.

Condições de armazenamento

-20 ... +60 °C / 30 ... 90 % H.r. sem condensação

Tempo de aquecimento

Aprox. 15 minutos


1 x Registrador de dados PCE-TTC 30
2 x Cabos com conector de 2 mm
1 x Adaptador a conector de 2 mm para termoelementos
2 x Adaptadores de 2 a 4 mm
2 x Pinças de jacaré
1 x Cabo mini USB
1 x Fonte de alimentação 5 V / 1 A
1 x Bolsa de transporte
1 x Software
1 x Manual de instruções
