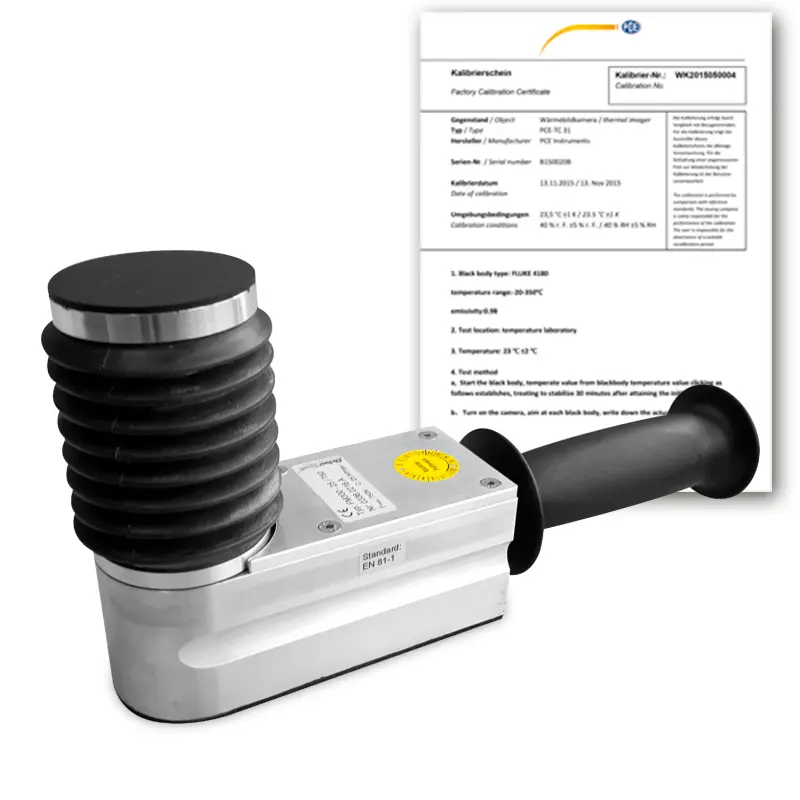

Medidor de força de fechamento FM300 BT
Referência: FM300 BT
Prazo de entrega: 10-15 Dias
Medidor de força de fechamento
Sistema de fechamento
sem fio para portas automáticas de
elevadores e travas de
segurança em máquinas
O medidor de força de fechamento é um dispositivo eletrônico para
portas de elevadores e travas de segurança em máquinas. O FM300 BT é
uma evolução do modelo FM300. Seu design combina precisão com robustez
e garante a exatidão dos valores de medição mesmo após
anos de uso em ambientes adversos.
Isto traz muitas vantagens no uso diário, como identificação
automática do ponto de medição por meio de códigos QR e de barras,
exibição imediata dos valores medidos e criação direta
de um relatório em PDF.
- Operação fácil: implementa a experiência de anos de uso
- Ampla assistência ao usuário: serviço de calibração, serviço de revisão de normas que garante a aplicação da norma mais recente
- Uso dos regulamentos atuais
- Fiabilidade do processo: a instrução de verificação integrada garante uma medição de acordo com as diretrizes
- Ampla faixa de temperatura operacional
- Multilíngüe: DE / EN / ES / FR / IT / CN
- Suporte das normas relevantes: EN 81–1, EN 81–2, EN 81–20:2014, EN 81–50:2015, EN 14120 (incorporado no software)
- Medições precisas: garantidas por orientação sem atrito e célula de carga de placa única
- Design robusto: Caixa de material de alta resistência para longa vida útil em ambientes adversos
- Sem fio: fim das conexões por cabo
- Identificação do ponto de medição: usando códigos QR e códigos de barras (solução integrada)
- Ampla assistência ao usuário: serviço de calibração, serviço de revisão de normas que garante a aplicação da norma mais recente
- Uso dos regulamentos atuais
- Fiabilidade do processo: a instrução de verificação integrada garante uma medição de acordo com as diretrizes
- Ampla faixa de temperatura operacional
- Multilíngüe: DE / EN / ES / FR / IT / CN
- Suporte das normas relevantes: EN 81–1, EN 81–2, EN 81–20:2014, EN 81–50:2015, EN 14120 (incorporado no software)
- Medições precisas: garantidas por orientação sem atrito e célula de carga de placa única
- Design robusto: Caixa de material de alta resistência para longa vida útil em ambientes adversos
- Sem fio: fim das conexões por cabo
- Identificação do ponto de medição: usando códigos QR e códigos de barras (solução integrada)
| Faixa | 0 ... 750 N |
| Precisão | ±3 N ou 3 % do valor |
| Rigidez | 25 N/mm |
| Largura | 145–510 mm |
| Diâmetro | 58 mm |
| Princípio de medição | Extensômetro |
| Dimensões | 280 x 145 x 82 mm |
| Peso | 1,2 kg |
| Software de avaliação para PC PinchPilot | |
| - Multilíngue (DE, EN, IT, FR, ES) | |
| - Representação gráfica da curva de força | |
| - Cálculo dos valores característicos | |
| - Possibilidade de avaliação de acordo com diferentes diretrizes | |
| - Possibilidade que o usuário insira suas próprias diretrizes | |
| - Impressão do protocolo | |
| - Exportação de dados (Excel, CSV, PDF) | |
| App Force Meter disponível na Google Play Store | |
| - Force Meter: aplicativo fácil de usar com atualizações automáticas de diretrizes e normas | |
| - Economia de tempo: informação imediata sobre o resultado da medição, incluindo fácil geração de relatórios | |
| - Escritório eletrônico: reduz o papel e os custos associados e protege o meio ambiente | |
| - Pode ser usado individualmente - integração da assinatura do cliente possível | |
| - Requisitos do sistema de software PinchPilot (ver SOFTWARE / APP) | |
1 Medidor de força de fechamento FM300 BT
1 App Force Meter disponível na Google Play Store
1 Software PinchPilot (memória USB)
1 Cabo USB
1 Maleta de transporte acolchoada
1 Manual de instruções
1 Software PinchPilot (memória USB)
1 Cabo USB
1 Maleta de transporte acolchoada
1 Manual de instruções
1 Certificado de calibração ISO
Descrição Software / Requisitos técnicos
Nossos instrumentos de medição requerem um software. Nosso software é
usado para avaliar os dados obtidos durante as medições de força de
fechamento. Dependendo do instrumento de medição que possuir, poderá instalar diferentes softwares.
- Sistema operacional: Windows 7 ou superior
- Conexão USB ou Bluetooth
- Instrumento de medição
- Adequado para os seguintes dispositivos: Original BIA Classe 1, BIA 600, FM 100, FM 200, FM 202, FM 205, FM 206, FM 207, FM 208, FM 300
- Adequado para os seguintes dispositivos: Original BIA Classe 1, BIA 600, FM 100, FM 200, FM 202, FM 205, FM 206, FM 207, FM 208, FM 300
Software PinchPilot
Nosso software "PinchPilot" serve para avaliar os dados
obtidos durante as medições da força de fechamento. Nenhum
software adicional é necessário para o trabalho diário.
Exportação de dados
PinchPilot fornece todas as funções necessárias para as medições
de rotina. Caso necessite processar os dados em outro lugar, existem
vários tipos de exportação disponíveis:
Exportação de texto: Valores de medição em formato de série numérica; pode ser importado, por exemplo, para Microsoft Excel.
Exportação de imagens: Protocolo ou diagrama individual em formato EMF; pode ser importado, por exemplo, para Microsoft Word. Valores de medição exportáveis como ppdx (formato XML) e importáveis com nossas outras ferramentas de software para processamento posterior
Base de dados SQL: A pedido, pode ser implementado uma interface SQL personalizada
National Instruments DataPlugin (para importar para Diadem ou LabView)
Exportação de texto: Valores de medição em formato de série numérica; pode ser importado, por exemplo, para Microsoft Excel.
Exportação de imagens: Protocolo ou diagrama individual em formato EMF; pode ser importado, por exemplo, para Microsoft Word. Valores de medição exportáveis como ppdx (formato XML) e importáveis com nossas outras ferramentas de software para processamento posterior
Base de dados SQL: A pedido, pode ser implementado uma interface SQL personalizada
National Instruments DataPlugin (para importar para Diadem ou LabView)
Avaliação de acordo com as diretrizes do PinchPilot
O software avalia os resultados da medição de acordo com as diretrizes do PinchPilot. Estas são baseadas nas normativas aplicáveis (leis, normas, diretrizes). Consistem em um conjunto de parâmetros que incluem os valores limite admissíveis. Os resultados das medições obtidas são avaliados em conformidade. A faixa admissível é destacada em cores no diagrama de medição e permite uma avaliação rápida da medição. Mantemos atualizadas as diretrizes do PinchPilot. As calibrações realizadas por nós incluem uma atualização do software e, portanto, também das diretrizes da PinchPilot. Uma calibração periódica garante ao usuário realizar as medições de acordo com as normas vigentes. Além da avaliação de acordo com as diretrizes da PinchPilot, o usuário tem a opção de criar sua própria diretriz.
O software avalia os resultados da medição de acordo com as diretrizes do PinchPilot. Estas são baseadas nas normativas aplicáveis (leis, normas, diretrizes). Consistem em um conjunto de parâmetros que incluem os valores limite admissíveis. Os resultados das medições obtidas são avaliados em conformidade. A faixa admissível é destacada em cores no diagrama de medição e permite uma avaliação rápida da medição. Mantemos atualizadas as diretrizes do PinchPilot. As calibrações realizadas por nós incluem uma atualização do software e, portanto, também das diretrizes da PinchPilot. Uma calibração periódica garante ao usuário realizar as medições de acordo com as normas vigentes. Além da avaliação de acordo com as diretrizes da PinchPilot, o usuário tem a opção de criar sua própria diretriz.
Documentação dos resultados
Existem duas opções para documentar as medições em papel: O protocolo de medição é uma documentação gráfica detalhada de um ponto de medição. Por outro lado, o relatório de medição é uma documentação de vários pontos de medição em forma de tabela. Pode ser usado para documentar todas as medidas de um objeto (porta, vagão, etc.).
O usuário pode definir o idioma: alemão, espanhol, francês, inglês e italiano. Os custos de uma atualização de software são incorridos caso não disponha de licença para a versão instalada.
Existem duas opções para documentar as medições em papel: O protocolo de medição é uma documentação gráfica detalhada de um ponto de medição. Por outro lado, o relatório de medição é uma documentação de vários pontos de medição em forma de tabela. Pode ser usado para documentar todas as medidas de um objeto (porta, vagão, etc.).
O usuário pode definir o idioma: alemão, espanhol, francês, inglês e italiano. Os custos de uma atualização de software são incorridos caso não disponha de licença para a versão instalada.
Atualmente é possível avaliar as seguintes normas e diretrizes:
EN 81-1 2000-4-EG
FMVSS118
APTA PR-M-S-18-10
ASME A17.1 2000
DIN EN 14752:2005
DIN EN 14752:2015
2001-85-EG / ECE R. 107 §35 e Abs.5 StVZO
EN14120 DIN 18650-1
DIN EN 12453
DIN EN 16005
DIN EN 60335-2-103
ASR A1.7
ECE R-21
prEN 12650-1
App Force Meter / Descrição
- Instale o App na Google Play Store
- Para dispositivos Android
- Adequado para os seguintes dispositivos de medição: BIA-1 BT, BIA-600 BT, FM-100 BT, FM-300 BT
Requisitos técnicos:
- Dispositivo móvel Android (tablet/smartphone)
- Android 5.0 ou superior
- Interface Bluetooth
- Instrumento de medição Bluetooth (sem fio)
- Para dispositivos Android
- Adequado para os seguintes dispositivos de medição: BIA-1 BT, BIA-600 BT, FM-100 BT, FM-300 BT
Requisitos técnicos:
- Dispositivo móvel Android (tablet/smartphone)
- Android 5.0 ou superior
- Interface Bluetooth
- Instrumento de medição Bluetooth (sem fio)
Funções do App Force Meter para Android
Adquisição e exibição dos valores de medição
O App mostra em um gráfico os valores após a medição. Além disso, calcula outros parâmetros de medição e exibe-os na forma de tabela. Todos os dados são armazenados em uma base de dados local no dispositivo, facilitando a recuperação posterior.
Avaliação de acordo com a norma
O App avalia as medições de acordo com critérios de avaliação predefinidos. São baseados em regulamentos aplicáveis (leis, diretrizes, normas, padrões). Os valores admissíveis são exibidos no diagrama de medição ou em forma de tabela e permitem uma avaliação rápida da medição. Mantemos os critérios de avaliação atualizados. O usuário pode facilmente obter as atualizações através da Google Play Store.
Guia do usuário através do processo de medição
O usuário é guiado intuitivamente através do processo de medição, se previamente tenha selecionado uma norma ou diretriz adequada. Dependendo do ponto a ser medido, o aplicativo fornece informações sobre como realizar a medição. Todos os pontos de medição são exibidos em uma lista e marcados como concluídos após a medição. Desta forma, o usuário tem sempre o registro da medição a ser realizada.
O App mostra em um gráfico os valores após a medição. Além disso, calcula outros parâmetros de medição e exibe-os na forma de tabela. Todos os dados são armazenados em uma base de dados local no dispositivo, facilitando a recuperação posterior.
Avaliação de acordo com a norma
O App avalia as medições de acordo com critérios de avaliação predefinidos. São baseados em regulamentos aplicáveis (leis, diretrizes, normas, padrões). Os valores admissíveis são exibidos no diagrama de medição ou em forma de tabela e permitem uma avaliação rápida da medição. Mantemos os critérios de avaliação atualizados. O usuário pode facilmente obter as atualizações através da Google Play Store.
Guia do usuário através do processo de medição
O usuário é guiado intuitivamente através do processo de medição, se previamente tenha selecionado uma norma ou diretriz adequada. Dependendo do ponto a ser medido, o aplicativo fornece informações sobre como realizar a medição. Todos os pontos de medição são exibidos em uma lista e marcados como concluídos após a medição. Desta forma, o usuário tem sempre o registro da medição a ser realizada.
Objetos de medição próprios e identificação de pontos de medição
O usuário tem a opção de criar um objeto de medição e salvar todos
os dados relevantes, como designação, número de série, tipo ou
proprietário. Além disso, pode armazenar um código de barras ou código QR do
objeto de medição. Graças à câmera integrada no dispositivo, os
objetos de medição podem ser facilmente selecionados posteriormente
para realizar uma nova medição. Na janela de resultados, pode
filtrar esses dados característicos para obter
todas as medições de um objeto de medição.
Geração de informes e exportação de dados
Após a conclusão de uma medição, um relatório em PDF é criado. O usuário tem
a opção de encaminhar este PDF diretamente por e-mail ou
salvá-lo em um local de armazenamento (dispositivo, nuvem, etc.). Se
uma impressora estiver conectada ao dispositivo Android, o relatório também pode
ser impresso imediatamente. A função de assinatura e comentário são
recursos úteis para criar informes para clientes. Além disso,
oferecemos uma função para criar fotos com a câmera interna do
dispositivo. Estas podem ser incluídas no relatório para fins de
documentação. Além disso, é possível exportar os valores de medição como ppdx
(formato XML). Pode abri-los e processá-los com, por exemplo, outras
ferramentas em nosso software.
O usuário pode definir o idioma: alemão, espanhol, francês, inglês e
italiano.
Atualmente é possível avaliar as seguintes normas e diretrizes:
ASR 1.7
DIN EN 12453:2017
DHF-TS-011:2018
DIN EN 16005:2012
DIN EN 18650-1:2010
DIN EN 14752
2000/4 EG
DIN EN 81-20
