  5. Medidor automotivo PCE-CM 5-ICA incl. certificado de calibração ISO
Referência: PCE-CM 5-ICA

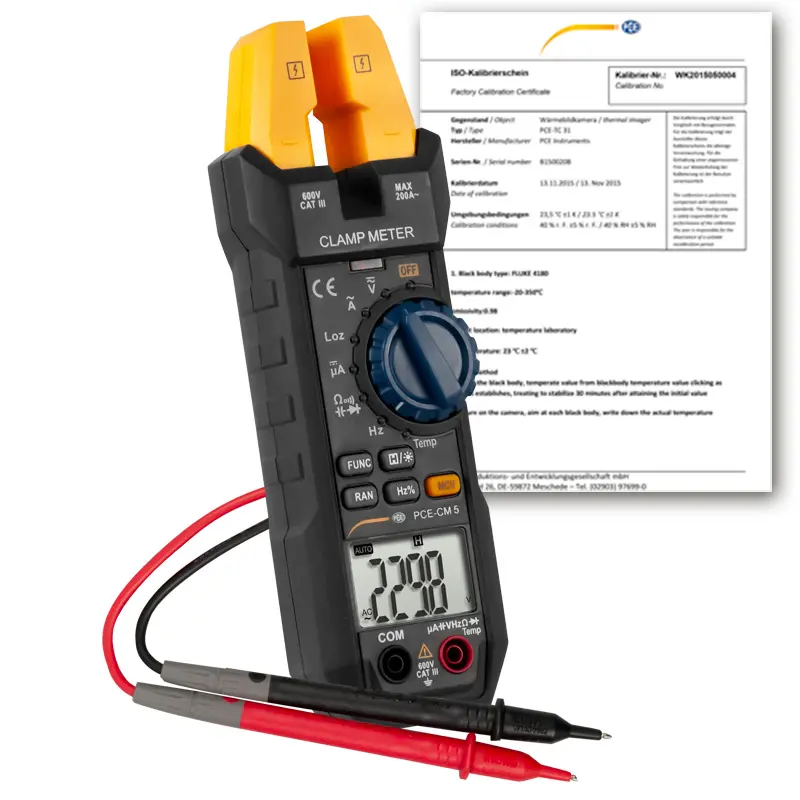

Medidor automotivo PCE-CM 5-ICA incl. certificado de calibração ISO

Calibração ISO
86,90 €
105,15 €
:
4250348719102
PCE-CM 5-ICA
Preço sem IVA e sem frete (8,00 € + IVA)
Prazo de entrega: 10 Dias

Descrição

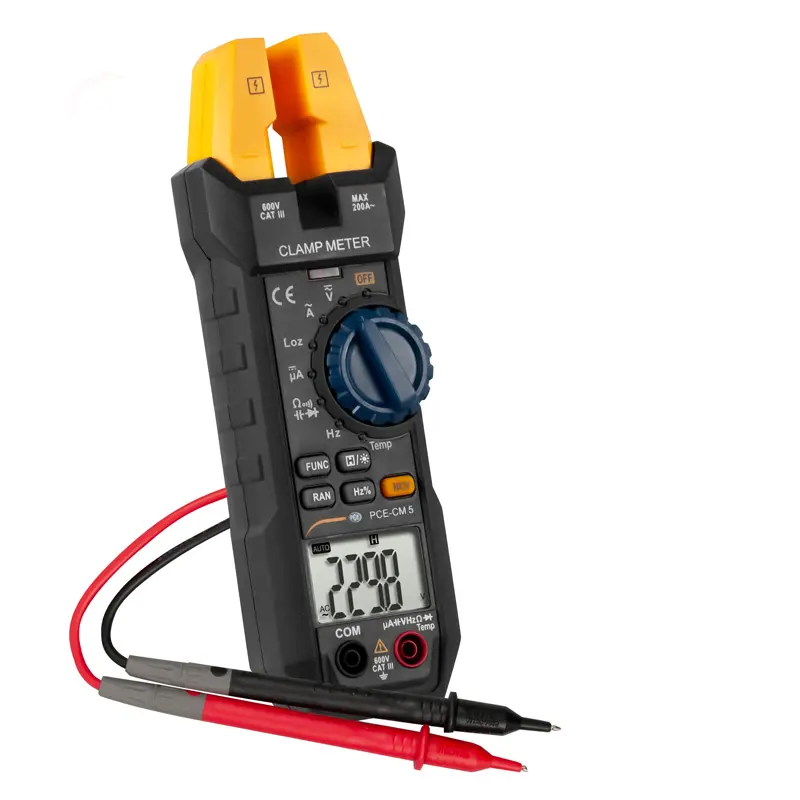

Medidor automotivo
Medição NCV / Medição de corrente até 200 A AC /
Medição de frequência direta com a pinça de corrente / Uso imediato / Operação simples / inclui certificado de calibração ISO

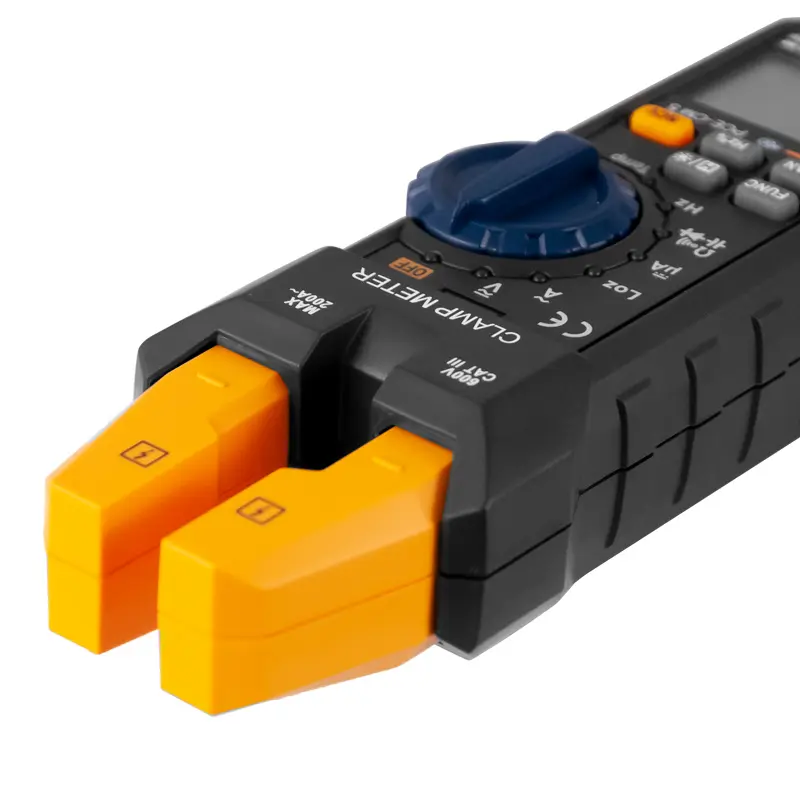

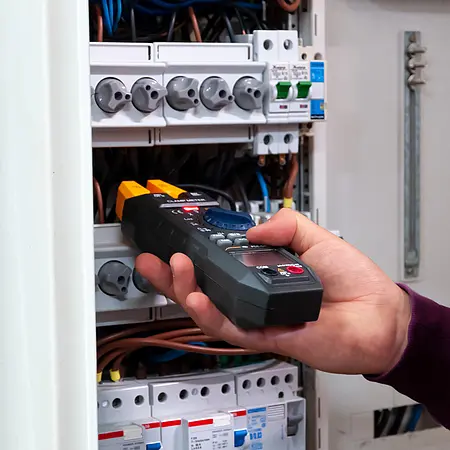

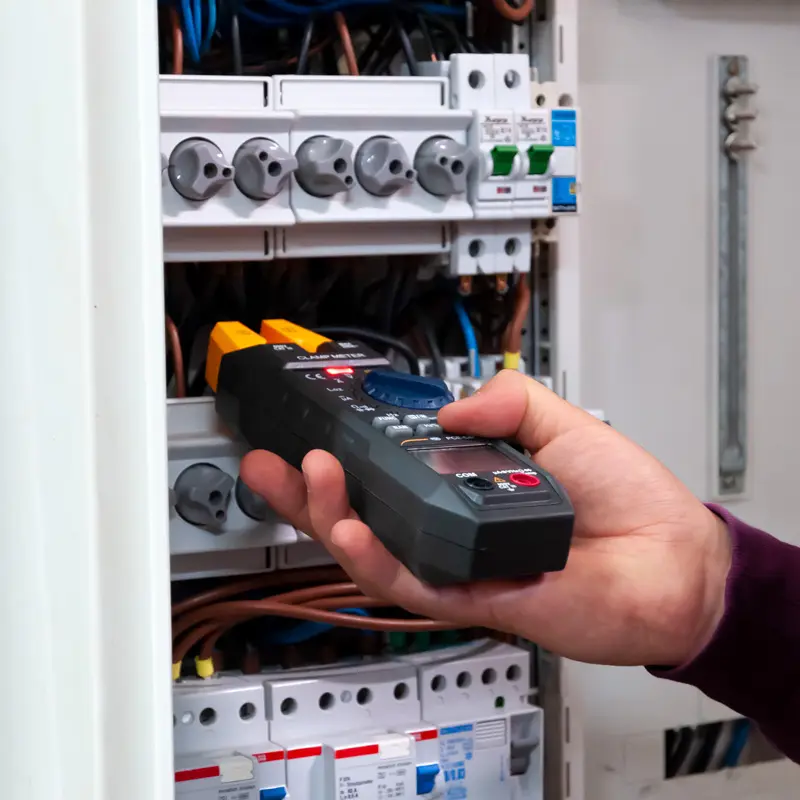

Medidor automotivo com muitas funções. O medidor automotivo pode medir sem contato correntes de até 200 A AC. A faixa de medição do medidor automotivo cobre um amplo setor. Devido ao fato de o medidor automotivo medir sem contato, é possível fazer medições enquanto a operação está ativa. Assim não é preciso ter que preparar a medição, pois poderá medir diretamente com o medidor automotivo nos respectivos cabos.
 Outra característica do medidor automotivo é a medição NCV (Not Connected Voltage). Com esta função o medidor automotivo indica se um cabo tem ou não tensão. Esta função também não requer a preparação da medição. Ambas as características do medidor automotivo reduzem o risco de choques elétricos.
O medidor automotivo integra outras funções úteis, como medição de resistência e teste de continuidade. O teste de continuidade permite detectar se um relé localizado em um quadro elétrico está completamente fechado. Graças à rápida frequência de medição do medidor automotivo é possível determinar qualquer flutuação da corrente. Por todas estas razões, este medidor automotivo é uma ferramenta indispensável para qualquer eletricista.

Características

- Medição de corrente indutiva de até 200 A AC
- Medição de tensão com frequencímetro
- Função "Hold" para congelar valor na tela
- Medição de temperatura com termoelemento
- Design pequeno e compacto
- Menor resistência interna com a função LowZ
- Inclui certificado de calibração ISO

Especificações

Parâmetro Faixa Resolução Precisão
Corrente alterna 200 A 0,1 A ±(3,0 % + 3 dígitos)
Faixa de frequência: 40 ... 400 Hz
Corrente de entrada máxima: 200 A AC

Corrente contínua 600 µA
1000 µA 		0,1 µA
1 µA 		±(1,0 % + 4 dígitos)
±(1,0 % + 4 dígitos)
Corrente de entrada máxima: 1000 µA

Tensão contínua 600 mV
6 V
60 V
600 V 		0,1 mV
0,001 V
0,01 V
0,1 V 		±(0,7 % + 3 dígitos)
±(0,7 % + 3 dígitos)
±(0,7 % + 3 dígitos)
±(0,7 % + 3 dígitos)
Impedância de entrada: 10 MΩ
Tensão de entrada máxima: 600 V DC AC rms

Tensão alternada  6 V
60 V
600 V 		0,001 V
0,01 V
0,1 V 		±(0,8 % + 3 dígitos)
±(0,8 % + 3 dígitos)
±(0,8 % + 3 dígitos)
Impedância de entrada: 10 MΩ
Tensão de entrada máxima: 600 V DC AC rms
Faixa de frequência: 40 ... 400 Hz

LowZ AC/DC 600 V  0,1 V ±(2,0 % + 3 dígitos)
Impedância de entrada: 10 MΩ
Tensão de entrada máxima: 600 V DC AC rmsS
Faixa de frequência: 40 ... 400 Hz

Resistência 600 Ω
6 kΩ
60 kΩ
600 kΩ
6 MΩ
60 MΩ 		0,1 Ω
0,001 kΩ
0,01 kΩ
0,1 kΩ
0,001 MΩ
0,1 MΩ 		±(0,8 % + 3 dígitos)
±(0,8 % + 3 dígitos)
±(0,8 % + 3 dígitos)
±(0,8 % + 3 dígitos)
±(1,2 % + 3 dígitos)
±(1,2 % + 3 dígitos)
Tensão de teste (circuito aberto): 0,4 V
Proteção contra sobretensão: 250 V AC/DC rms

Teste de continuidade - 0,1 Ω  -
Proteção contra sobretensão: 250 V AC/DC rms
Tom de sinal em <50 Ω

Teste de diodos - 0,001 V -
Proteção contra sobretensão: 250 V AC/DC rms
Corrente de avance: 1 mA DC
Tensão de avance: 3,3 V DC

Capacidade 99,99 nF
999,9 nF
9,999 µF
99,99 µF
999,9 µF
9,999 mF
99,99 mF 		0,01 nF
0,1 nF
0,001 µF
0,01 µF
0,1 µF
1 µF
0,01 mF 		±(4,0 % + 5 dígitos)
±(4,0 % + 5 dígitos)
±(4,0 % + 5 dígitos)
±(4,0 % + 5 dígitos)
±(4,0 % + 5 dígitos)
±(4,0 % + 5 dígitos)
±(4,0 % + 5 dígitos)
Proteção contra sobretensão: 250 V AC/DC rms

Temperatura
(Termoelemento tipo K) 		 -20 ... 0 °C
1 ... 400 °C
-4 ... 32 °F
33 ... 752 °F 		1 °C
1 °C
1 °F
1 °F 		±(3,0 % + 2 dígitos)
±(2,0 % + 2 dígitos)
±(3,0 % + 4 dígitos)
±(2,0 % + 4 dígitos)
Proteção contra sobretensão: 250 V AC/DC rms

Frequência
(com pinça de corrente) 		99,99 Hz
999,9 Hz
>1 kHz 		0,01 Hz
0,1 Hz
0,001 kHz 		±(1,5 % + 5 dígitos)
±(1,5 % + 5 dígitos)
Apenas para referência
Faixa de frequência: 10 Hz ... 1 kHz
Tensão de entrada máxima: 200 A AC rms
Faixa de entrada: > 60 A AC rms (aumenta a corrente de entrada, também aumenta a frequência)

Frequência
(medição de tensão)  		99,99 Hz
999,9 Hz
9,999 Hz
>10 kHz 		0,01 Hz
0,1 Hz
0,001 kHz
0,01 kHz 		±(1,5 % + 5 dígitos)
±(1,5 % + 5 dígitos)
±(1,5 % + 5 dígitos)
Apenas para referência
Faixa de frequência: 10 Hz ... 10 kHz

Frequência
(medição direta) 		99,99 Hz
999,9 Hz
9,999 Hz
99,99 kHz
999,9 kHz
9,999 kHz
99,99 MHz 		0,01 Hz
0,1 Hz
1 Hz
0,01 kHz
0,1 kHz
1 kHz
0,01 MHz 		±(0,3 % + 5 dígitos)
±(0,3 % + 5 dígitos)
±(0,3 % + 5 dígitos)
±(0,3 % + 5 dígitos)
±(0,3 % + 5 dígitos)
±(0,3 % + 5 dígitos)
±(0,3 % + 5 dígitos)
Faixa: 10 Hz ... 60 MHz
Impedância de entrada: 10 MΩ
Faixa de entrada: >0,2 V AC rms (aumenta a tensão de entrada, também aumenta a frequência)
Tensão de entrada máxima: 250 V AC rms


Ciclo de trabalho  (Duty Cycle)

 5 ... 95 % 0,1 % ±0,3 %

Outras especificações
Seleção de faixa Automática e manual
Altura de trabalho máxima 2000 m sobre o nível do mar

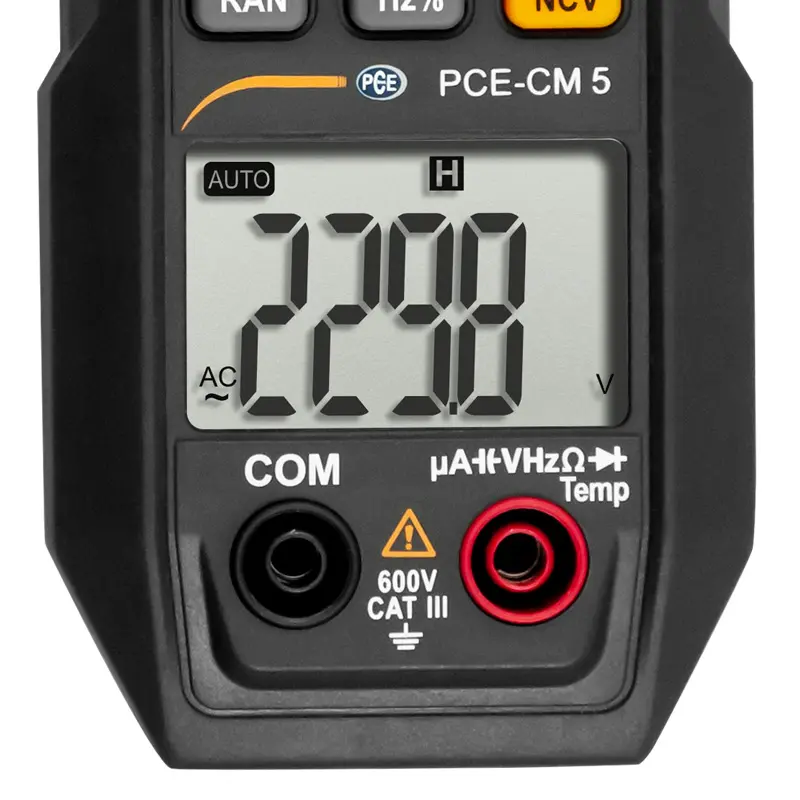

Display LCD
Valor máximo na tela 5999
Faixa superior excedida Visor indica "OL"
Faixa inferior excedida Visor indica "-OL"
Taxa de medição 3 medições por segundo
Desconexão automática Após 15 minutos de inatividade
Alimentação 1 pilha de 9 V
Condições de operação 0 ... +40 °C
Condições de armazenamento -10 ... +50 °C
Dimensões 201 x 65 x 43 mm
Peso Aprox. 265 g (pilha incluída)

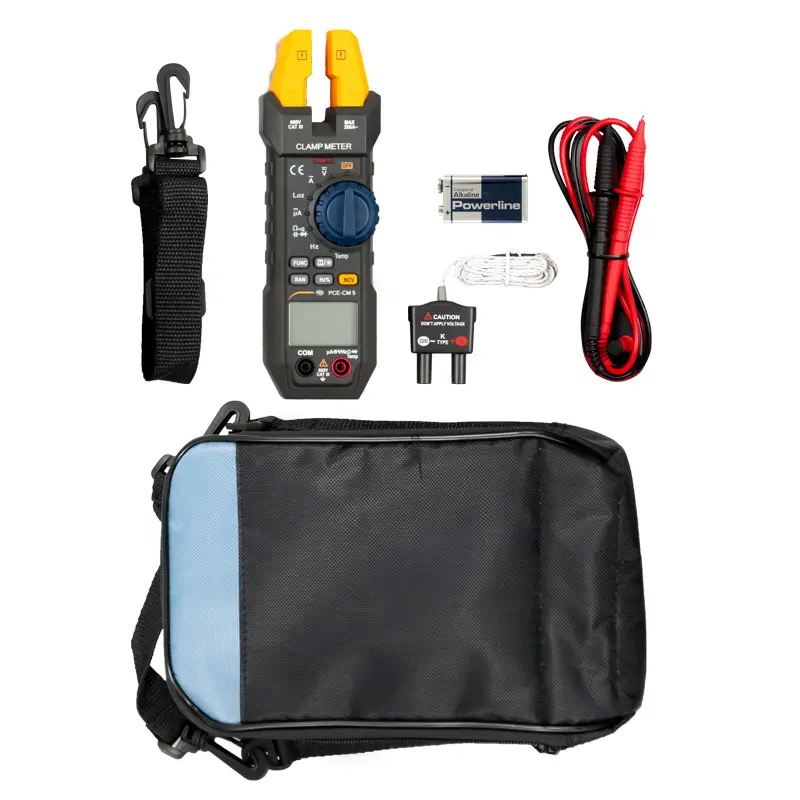

Conteúdo da remessa

1 x Medidor automotivo PCE-CM 5
1 x Jogo de cabos de teste
1 x Bolsa de transporte
1 x Pilha de 9 V
1 x Manual de instruções
1 x Certificado de calibração ISO
