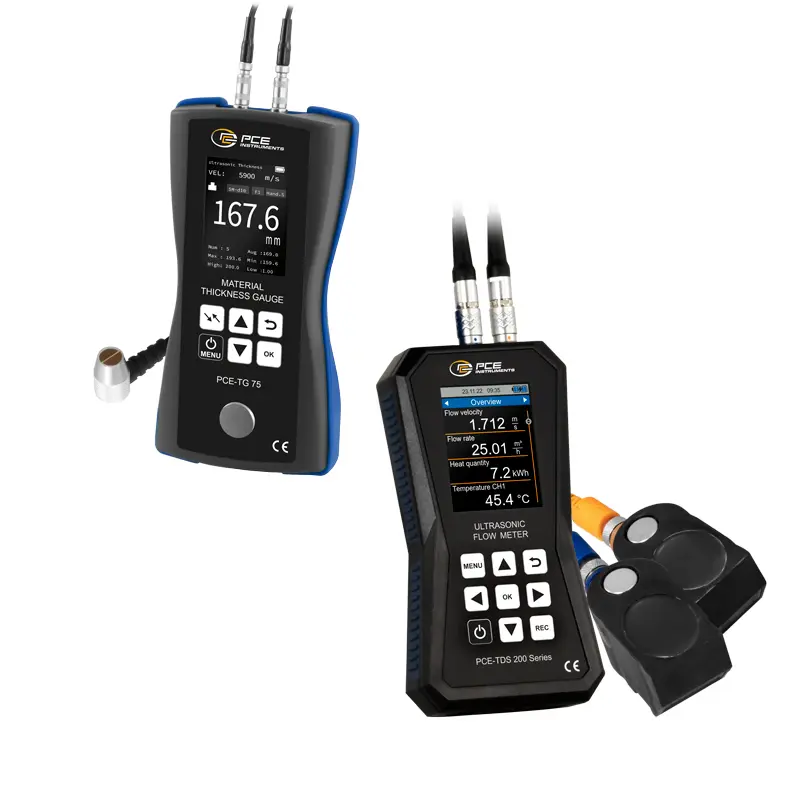

Caudalímetro ultra-sônico PCE-TDS 200 M-TG 75

O caudalímetro ultra-sônico tem um faixa de medição de ±32 m/s. A precisão de ±1,5 % do valor medido para tubulações ≥50 e ±3,5 % do valor medido para tubulações DN <50, assim como uma reprodutibilidade de ±0,5 % do valor medido convertem este caudalímetro ultra-sônico em um instrumento de medição preciso. Para instalar corretamente os sensores do caudalímetro ultra-sônico, existe um menu de ajuda de isntalação. Com esta ajuda, a qualidade do sinal do caudalímetro ultra-sônico é indicado graficamente. Além disso, é indicado, também graficamente, se os sensores do caudalímetro ultra-sônico estão posicionados na distância correta. Depois de inserir as configurações da tubulação e do meio, a velocidade do fluxo, o fluxo e o volume pode ser visualizado no display do caudalímetro ultra-sônico. O fluxômetro ultrassônico permite exibir medições em diferentes unidades, como por exemplo: m³, l, gal, igl, mgl, cf, bal, ib, ob.

Ao realizar uma medição, é possível armazenar os dados na memória do caudalímetro ultra-sônico. O horário de início e término e a cota de registro pode ser definido entre 1 segundo e 12 horas. Os dados são armazenados na memória interna de 32 GB do fluxômetro ultrassônico. A capacidade de memória do caudalímetro ultra-sônico atinge os 10 milhões de dados.

O software opcional permite ler os valores armazenados do caudalímetro ultra-sônico. Quando desejar realizar uma análise, pode visualizar os dados graficamente ou em uma tabela. Se deseja editar os valores de medição obtidos com o fluxômetro ultrassônico, pode exportá-los no formato *.csv. Além disso, o software permite gerar um relatório pdf. Para facilitar o uso do caudalímetro ultra-sônico, ele pode ser ajustado por meio do software. Também é possível visualizar através do software a evolução dos dados do fluxômetro ultrassônico em tempo real.

Para determinar a energia térmica com o caudalímetro ultrassônico, são necessários dois termopares adicionais. O modelo PCE-TDS 200+ integra esta extensão. Ambos os sensores de temperatura do caudalímetro ultra-sônico são conectados um à tubulação de entrada e o outro na tubulação de retorno. Com base na diferença de temperatura e o fluxo medido, o caudalímetro ultra-sônico pode determinar a energia térmica. O caudalímetro ultra-sônico permite calcular e exibir os gastos durante a medição. Portanto, um campo de uso deste caudalímetro ultra-sônico é a verificação de sistemas de aquecimento.

O display LCD colorido do caudalímetro ultrassônico tem 2,8" de tamanho, permitindo uma leitura fácil. Opcionalmente, pode ser solicitar um certificado de calibração ISO ou DAkkS.

PCE-TDS 200 M SENSOR

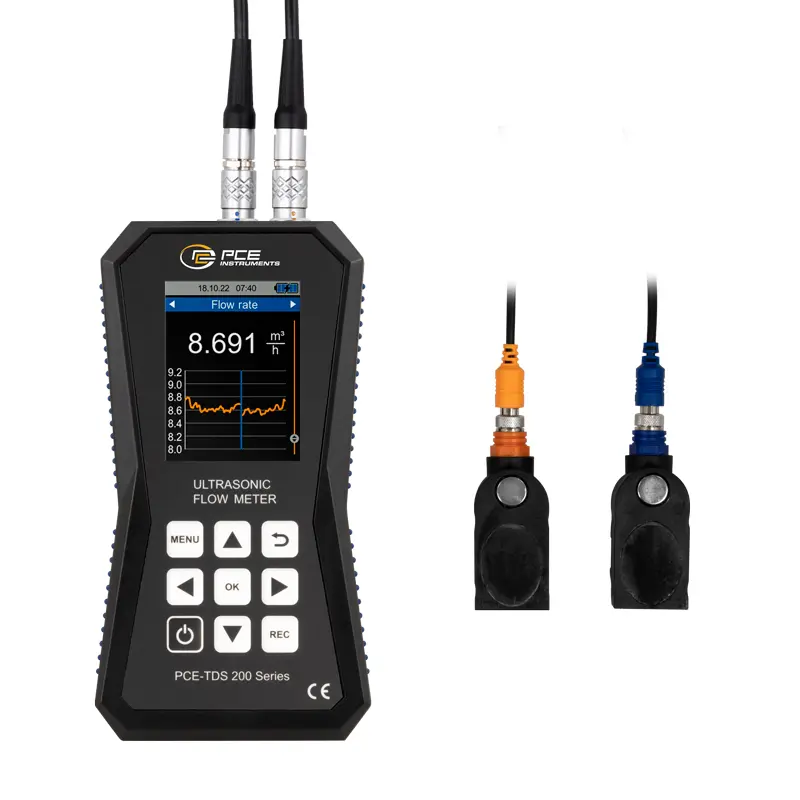

Um par de sensores para tubulações com diâmetro DN 50-700 / 57-720 mm. Especialmente adequado para tubulações de tamanho médio. Os ímãs incorporados nos sensores permitem que sejam montados em tubulações metálicas ferrosas. Além disso, eles podem ser montados usando as tiras de velcro. A faixa de temperatura é de -30 a 160 ºC.

Este medidor de espessura realiza medições na faixa de até 225 mm. Para poder medir a espessura de diferentes materiais homogêneos o usuário pode ajustar a velocidade de ultrassom no medidor de espessura. Materiais como aço, alumínio, zinco, prata e ouro já estão integrados na biblioteca de materiais do medidor de espessura. Por este motivo, este medidor de espessura é um dispositivo de uso universal.

O medidor de espessura integra a função de valor limite que permite definir individualmente um limite máximo e outro mínimo. Caso o valor medido na peça de teste ultrapasse o valor limite, o medidor de espessura indicará isso visualmente. Adicionalmente, o usuário pode ajustar o medidor de espessura para emitir um sinal acústico se o limite for excedido. Graças a esta função, este medidor de espessura é usado no controle de qualidade e no controle de entrada de material.

O medidor de espessura também possui uma memória que armazena os valores medidos. Assim que as medições forem concluídas, poderá recuperar os valores armazenados na tela do medidor de espessura. Além disso, é possível visualizá-los graficamente. No próprio gráfico poderá selecionar cada ponto de medição individual e o valor associado. Para facilitar a análise, são indicados os valores médio, máximo e mínimo. Opcionalmente, poderá solicitar para este medidor de espessura um certificado de calibração ISO.

PCE-TDS 200 M
- Diâmetro da tubulação de DN 50 … 700 / 57 … 720 mm
- Faixa: ±32 m/s
- Interface USB-C para transferência de dados
- Software opcional para análise de dados
- Reprodutibilidade: ±0,5 % do valor medido
- Memória para 10 milhões de valores
- Configuração livre de valores de alarme
- Certificado de calibração ISO ou DAkkS opcional

PCE-TG 75
- Memória
- Padrão de calibração integrado
- Desconexão automática
- Faixa de medição até 225 mm
- Indicação do estado da bateria
- Opcional: Certificado de calibração ISO
