Caudalímetro PCE-TDS 100HSh+
Referência: PCE-TDS 100HSH+
Prazo de entrega: 1-3 dias (exceto fim de estoque)
Caudalímetro por ultrassom
Metodologia de tempo de trânsito / Determina a velocidade de fluxo e vazão / Método de medição para líquidos o mais homogêneo possível
Metodologia de tempo de trânsito / Determina a velocidade de fluxo e vazão / Método de medição para líquidos o mais homogêneo possível
O caudalímetro por ultrassom é usado para medições de controle ou para detectar rapidamente o fluxo em uma tubulação, tornando-se um sistema de medição portátil e fácil de instalar. O caudalímetro por ultrassom trabalha com base na metodologia de tempo de trânsito. O princípio de medição do caudalímetro é muito simples. Em uma medição diagonal em um tubo é necessário menos tempo do que em uma medição em contracorrente.
Quanto mais aumenta o fluxo, mais tempo é necessário para medir se for contracorrente, e menos tempo se for no sentido dela. A diferença entre o tempo de trânsito no sentido da corrente, ou contra ela, depende diretamente da velocidade do fluxo. O caudalímetro usa este efeito para determinar a velocidade de fluxo e de vazão. Os transdutores eletroacústicos recebem e emitem breves pulsações ultrassônicas através do meio que flui na tubulação.

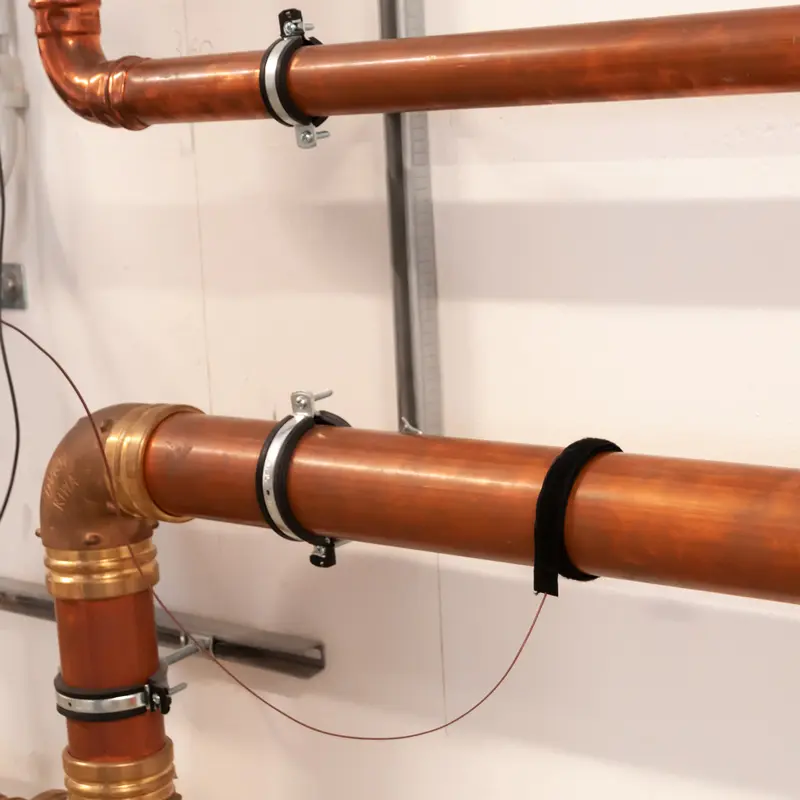

Os transdutores são colocados em direção longitudinal de forma desviada em ambos os lados do tubo a ser medido. Os sensores não destrutivos são colocados sobre o tubo e são fixados, por exemplo, com um lacre. Em pouco tempo a tela indica a velocidade do fluxo. O caudalímetro por ultrassom pode ser usado em tubos de metal, plástico e tubos de borracha.
Líquidos mensuráveis
Acetato, acetona, óleo de amendoim, óleo de linhaça, azeite de oliva, óleo para motor, óleo de parafina, óleo de silicone, óleo para transformadores, álcool, álcool etílico, álcool metílico, amoníaco, anilina, benzeno, butirato, clorofórmio, etanol, éter, éter etílico, etilenoglicol, freon R12, gasóleo, gasolina, glicerina, glicol, isobutanol, isopentano, lubrificante, metanol, pentano, petróleo, 1-propanol, querosene, refrigerante, tricloroetileno, 1,1,1-tricloroetano, terpentina, água destilada, água salgada.
Quanto mais aumenta o fluxo, mais tempo é necessário para medir se for contracorrente, e menos tempo se for no sentido dela. A diferença entre o tempo de trânsito no sentido da corrente, ou contra ela, depende diretamente da velocidade do fluxo. O caudalímetro usa este efeito para determinar a velocidade de fluxo e de vazão. Os transdutores eletroacústicos recebem e emitem breves pulsações ultrassônicas através do meio que flui na tubulação.
Os transdutores são colocados em direção longitudinal de forma desviada em ambos os lados do tubo a ser medido. Os sensores não destrutivos são colocados sobre o tubo e são fixados, por exemplo, com um lacre. Em pouco tempo a tela indica a velocidade do fluxo. O caudalímetro por ultrassom pode ser usado em tubos de metal, plástico e tubos de borracha.
Líquidos mensuráveis
Acetato, acetona, óleo de amendoim, óleo de linhaça, azeite de oliva, óleo para motor, óleo de parafina, óleo de silicone, óleo para transformadores, álcool, álcool etílico, álcool metílico, amoníaco, anilina, benzeno, butirato, clorofórmio, etanol, éter, éter etílico, etilenoglicol, freon R12, gasóleo, gasolina, glicerina, glicol, isobutanol, isopentano, lubrificante, metanol, pentano, petróleo, 1-propanol, querosene, refrigerante, tricloroetileno, 1,1,1-tricloroetano, terpentina, água destilada, água salgada.
- Ideal para reestruturação
- Instalação sem interrupção do processo
- Montagem simples
- Preciso e fiável
- Sem perdas de pressão
- Livre de manutenção, sem partes móveis
- Sem desgaste
- Medidor portátil para medições de controle
- Instalação sem interrupção do processo
- Montagem simples
- Preciso e fiável
- Sem perdas de pressão
- Livre de manutenção, sem partes móveis
- Sem desgaste
- Medidor portátil para medições de controle
| Faixa de medição | -32 ... +32 m/s |
| Resolução | 0,0001 m/s |
| Precisão para DN ≥ 50 mm | ±1,5 % do valor de medição |
| Precisão para DN < 50 mm | ±3,5 % do valor de medição |
| Reprodutibilidade | ±1,0 % do valor de medição |
| Meios | Qualquer líquido com uma impureza inferior a 5% e um fluxo superior 0,03 m³/h |
| Unidades de vazão | Metro cúbico [m³] Litro [l] Galão (USA) [gal] Galão Imperial (UK) [igl] Milhões de galões USA [mgl] Pés cúbicos [cf] Barril (USA) [bal] Barril Imperial (UK) [ib] Barril de petróleo [ob] |
| Tempo de ajuste | por dia [/ d] por hora [/ h] por minuto [/ m] e por segundo [/ s] |
| Registrador de dados | 1800 valores |
| Interface | USB (para medição e leitura em linha da memória interna) |
| Tipo de proteção | IP52 |
| Alimentação | 3 x acumuladores AAA Ni-H / 2100 mAh (com carga completa, 12 horas de operação) |
| Carregador | 100 .. 240 V/AC 50-60Hz |
| Dimensões | 214 x 104 x 40 mm |
| Peso | 450 g |

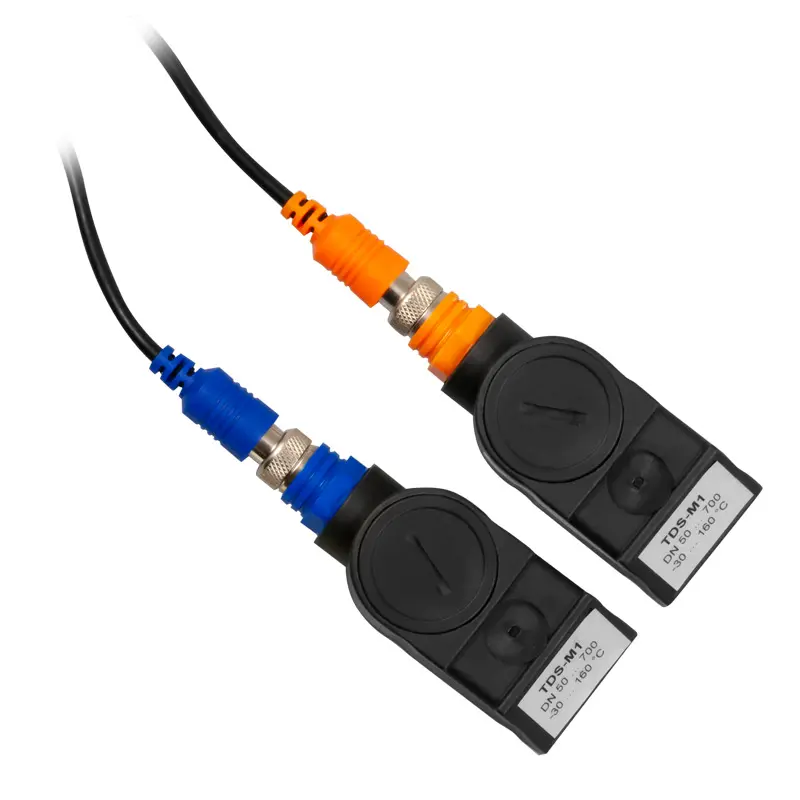

| Sensor TDS-M1 | Largura nominal DN 50 ... 700 mm, 57 ... 720 mm |
| Temperatura | -30 ... 160 ºC |
| Tamanho do sensor | 50 x 45 x 45 mm |
| Peso do sensor | 260 g |

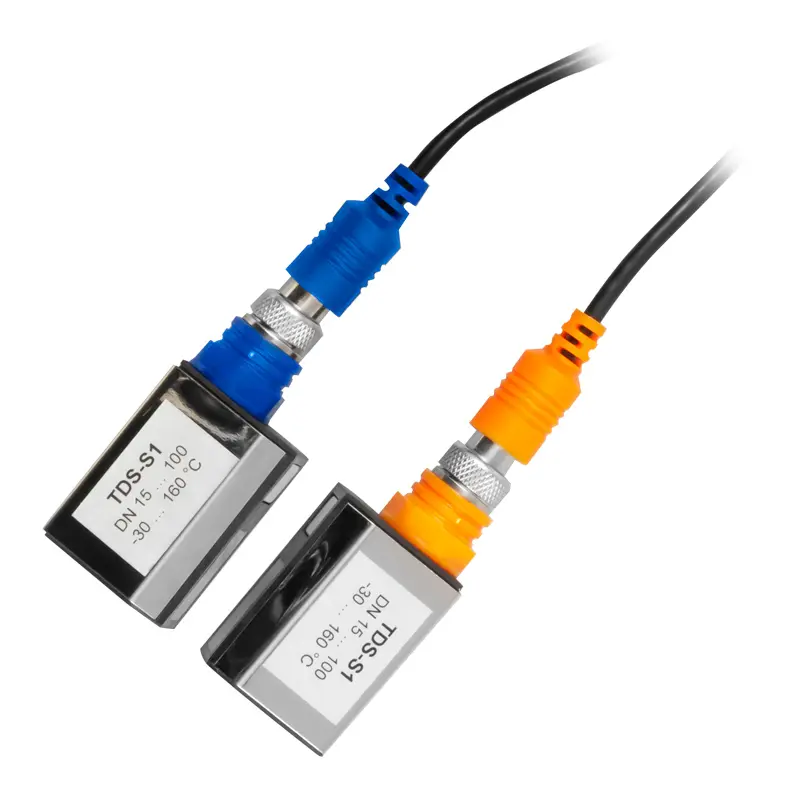

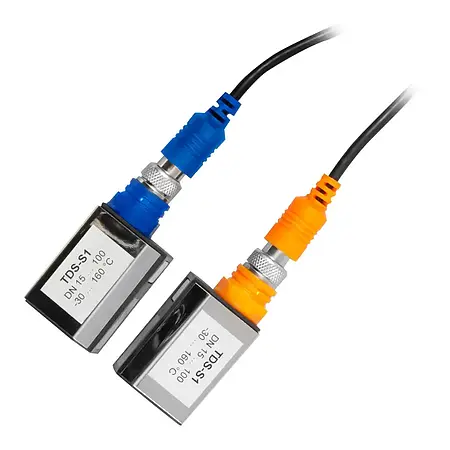

| Sensor TDS-S1 | Ancho nominal DN 15 ... 100 mm, 20 ... 108 mm |
| Temperatura | -30 ... 160 ºC |
| Tamanho do sensor | 45 x 30 x 30 mm |
| Peso do sensor | 75 g |

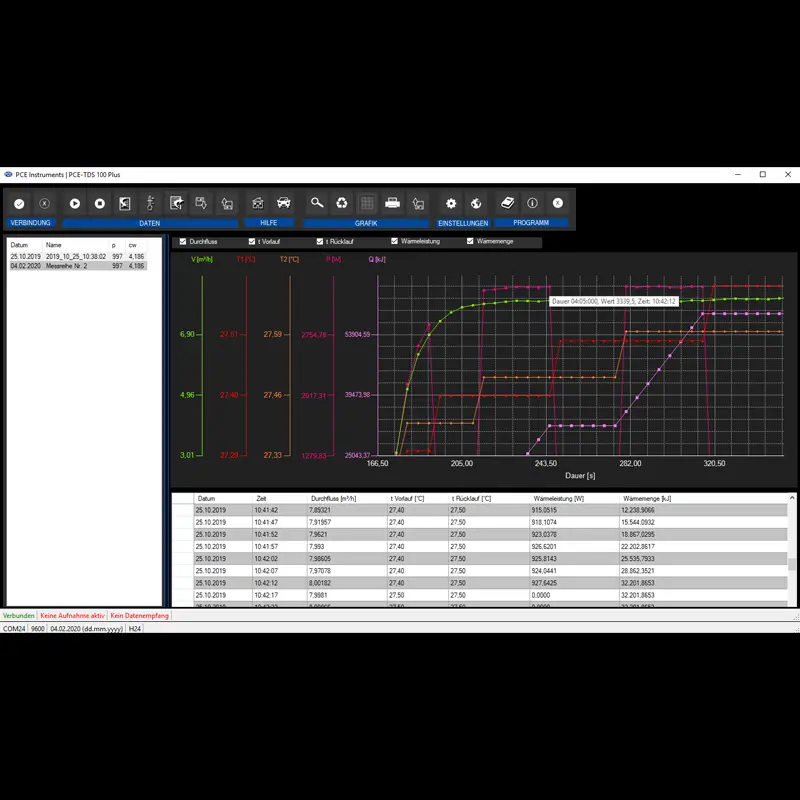

| Dados técnicos do software de análise | |
| - Unidades potência W, kW, MW, J/h, kJ/h, MJ/h, Btu/h, kBtu/h, MBtu/h | |
| - Unidades de energia J, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu | |
| - Visualização gráfica do fluxo, temperatura de impulso, temperatura de retorno, | |
| potência térmica e quantidade de calor | |
| - Visualização em forma de tabela do fluxo, temperatura de impulso, temperatura de retorno, | |
| potência térmica e quantidade de calor | |
| - Modo de medição móvel e estacionária | |
| - Registro de dados em tempo real com duração ilimitada (a capacidade de memória do PC pode limitar) | |
| - Função de exportação de dados | |
| - Guia para uso do software com instruções para a configuração progressiva | |
| dos dispositivos e do software | |

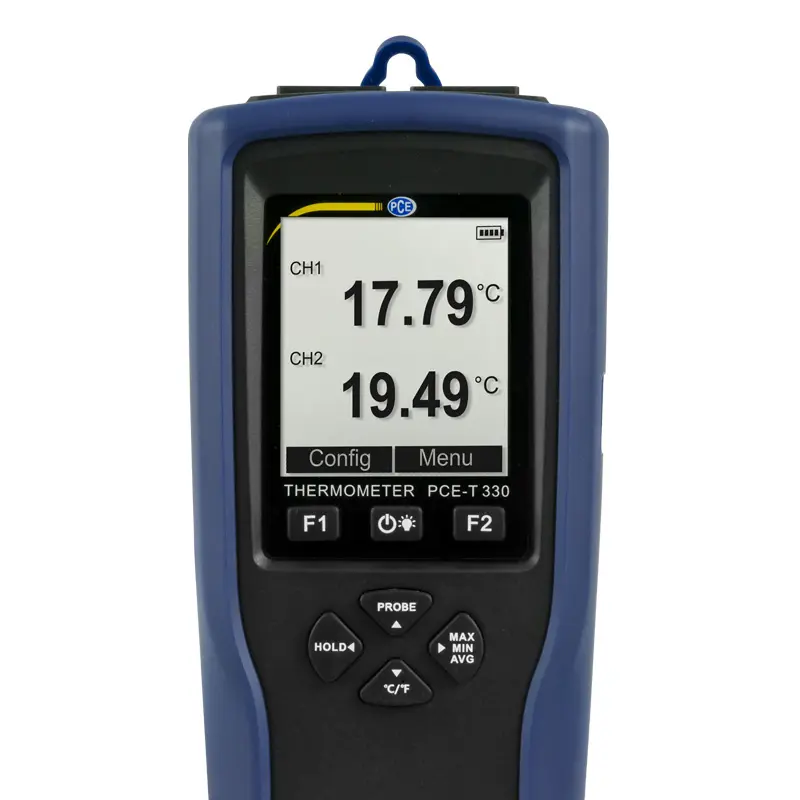

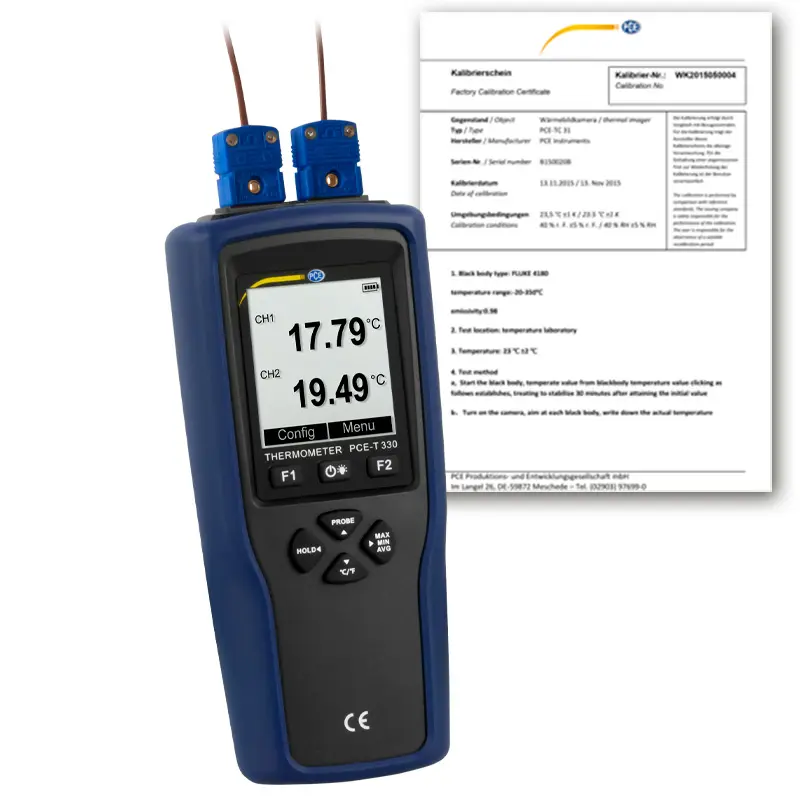

| Especificações técnicas PCE-T 330 | |
| Faixa de medição termopar tipo K | -200 … +1370 °C |
| Resolução | 0,01 °C |
| Precisão* | ±(0,3 % do valor +0,40) °C* |
| Faixa de medição termopar tipo T | -200 … +400 °C |
| Resolução | 0,01 °C |
| Precisão* | ±(0,3 % do valor +0,40) °C* |
| Faixa de medição termopar tipo J | -200 … +1200 °C |
| Resolução | 0,01 °C |
| Precisão* | ±(0,3 % do valor +0,40) °C* |
| Quota de medição | 2/s |
| Temperatura de funcionamento | -10 … +50 °C |
| Temperatura de armazenamento | -20 … +60 °C (sem bateria) |
| Alimentação | 3 pilhas AAA / acumulador 1,2 V |
| Duração do acumulador | Aprox. 190 h |
| (sem luz de fundo, capacidade do acumulador 1200 mAh, | |
| temperatura ambiente 25 °C) | |
| Classe de proteção | IP52 (com a capa protetora e o termopar conectado) |
| Norma/Certificação | CE/EMC ROHS |

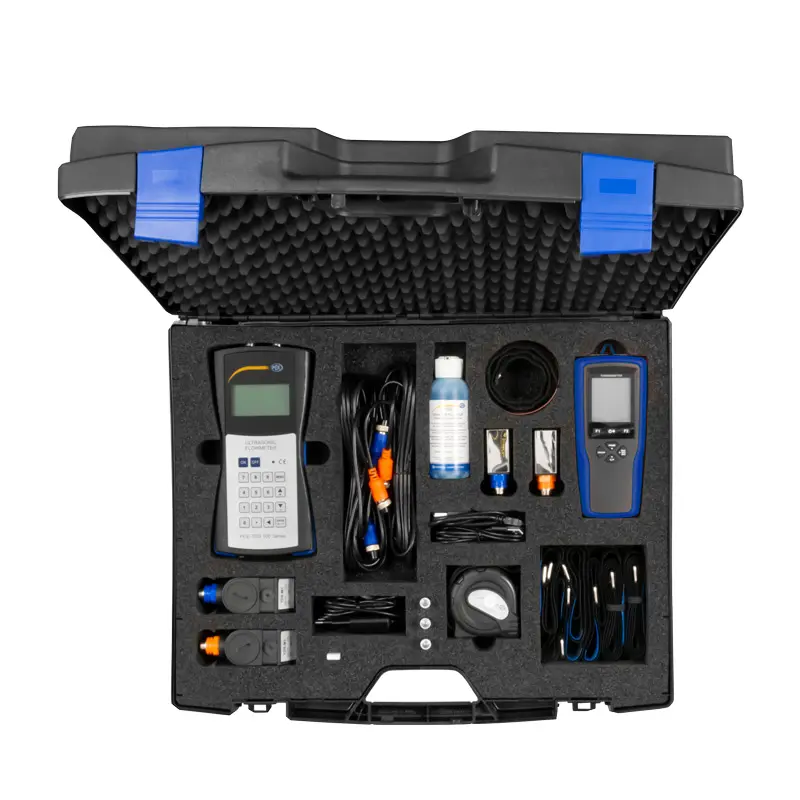

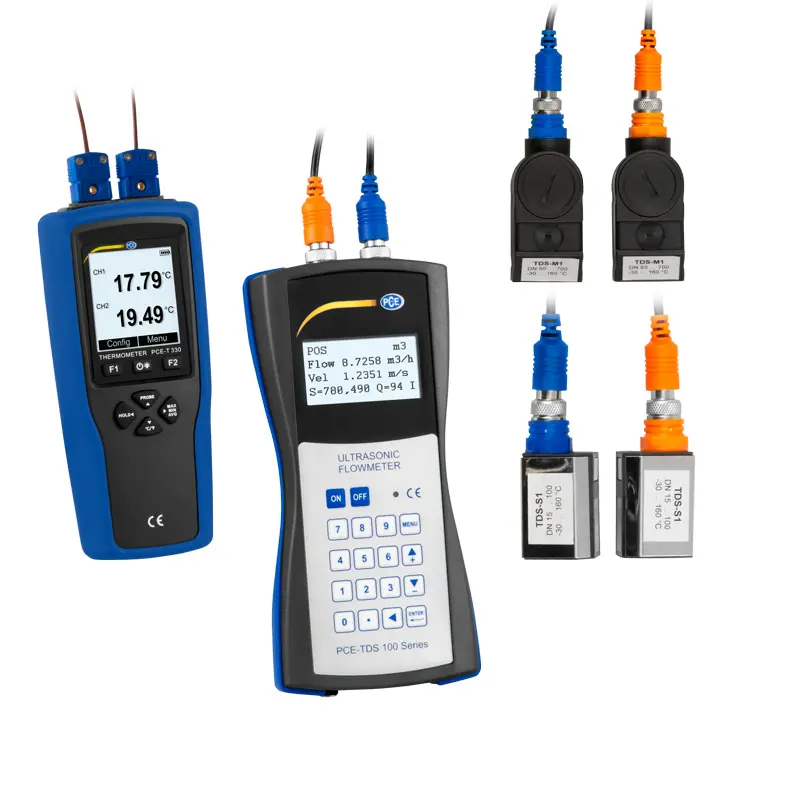

1 x Caudalímetro por ultrassom PCE-TDS 100HSH+
1 x Registrador de dados de temperatura de 2 canais PCE-T 330
1 x Software de análise para o cálculo da quantidade de calor e da produção de calor
2 x Sensores TDS-S1 (diâmetro da tubulação 20 ... 108 mm)
2 x Sensores TDS-M1 (diâmetro da tubulação 50 ... 700 mm)
2 x Sensores de temperatura de contato
2 x Extensões de 5 m
2 x Lacres de velcro
1 x Fonte de alimentação
1 x Gel de acoplamento
1 x Flexômetro
1 x Maleta de transporte
1 x Manual de instruções
1 x Registrador de dados de temperatura de 2 canais PCE-T 330
1 x Software de análise para o cálculo da quantidade de calor e da produção de calor
2 x Sensores TDS-S1 (diâmetro da tubulação 20 ... 108 mm)
2 x Sensores TDS-M1 (diâmetro da tubulação 50 ... 700 mm)
2 x Sensores de temperatura de contato
2 x Extensões de 5 m
2 x Lacres de velcro
1 x Fonte de alimentação
1 x Gel de acoplamento
1 x Flexômetro
1 x Maleta de transporte
1 x Manual de instruções
