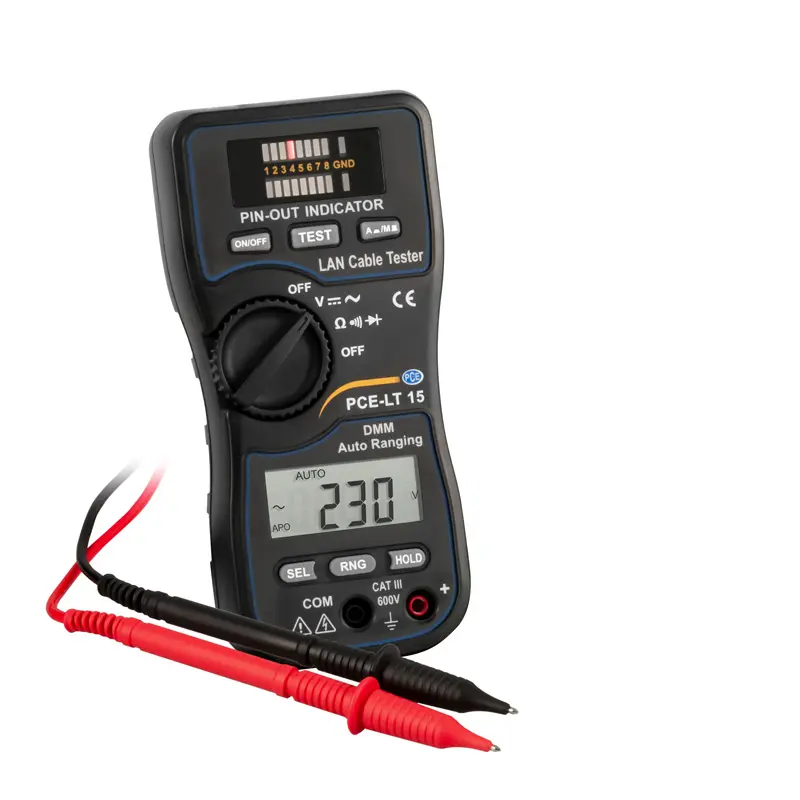

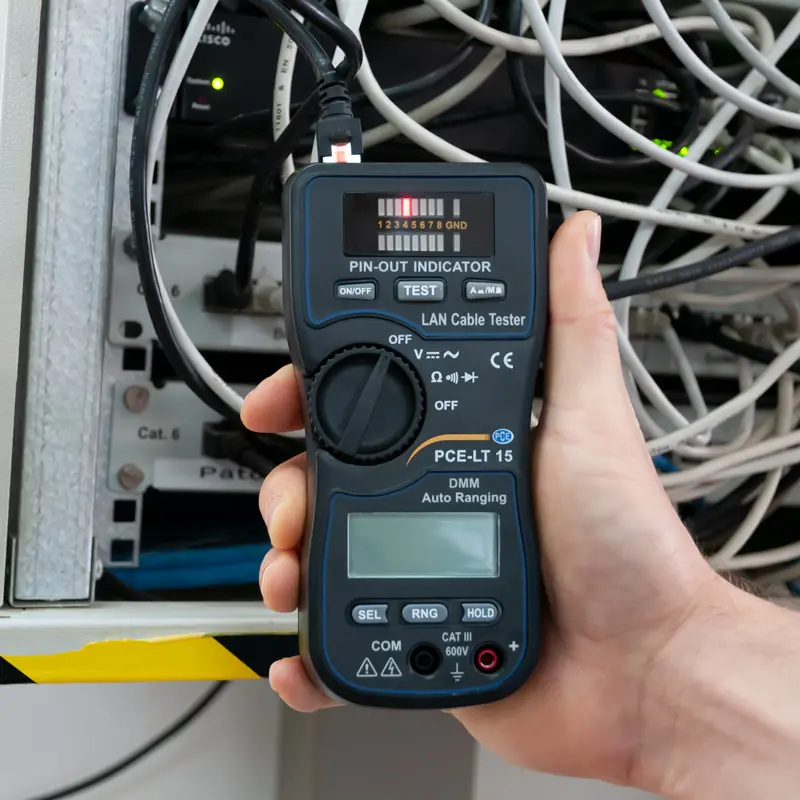

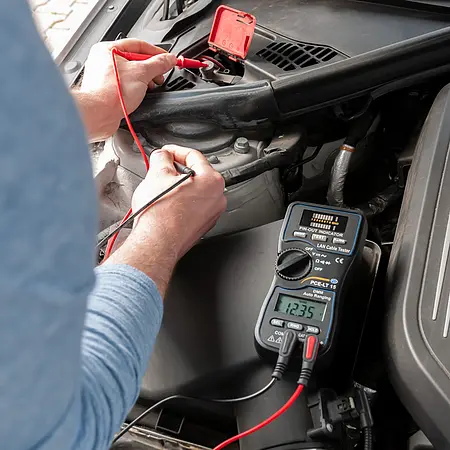

O analisador LAN é um dispositivo combinado que detecta falhas de configuração em uma rede e que pode ser utilizado como multímetro. Isso permite a verificação com este analisador LAN a periferia de uma rede de forma rápida e fácil. O analisador LAN permite verificar em cabos de dados de 8 polos com conector RJ-45 a continuidade, conexões abertas e curtos-circuitos. Além da função de verificação LAN, também poderá medir a tensão alterna e contínua. O analisador LAN serve também como um multímetro, com o qual é possível realizar uma prova de continuidade com campainha e uma verificação de diodos. O analisador LAN se trata de um dispositivo com o qual poderá visualizar as falhas mais comuns de uma instalação de redes. As duas linhas LED indicam em sucessão a atribuição de pinos do cabo a ser examinado. Em um curto-circuito são iluminados mais de 2 LEDs ao mesmo tempo.
| Especificações técnicas | |||
| Parâmetro | Faixa | Resolução | Precisão |
| Tensão alterna | 400 mV 4 V 40 V 400 V 750 V |
0,1 mV 1 mV 10 mV 100 mV 1 V |
±(1 % do valor + 5 dígitos) |
| Tensão contínua | 400 mV 4 V 40 V 400 V 1000 V |
0,1 mV 1 mV 10 mV 100 mV 1 V |
±(0,5 % do valor + 3 dígitos) |
| Resistência | 400 Ω 4 kΩ 40 kΩ 400 kΩ 4 MΩ 40 MΩ |
0,1 Ω 1 Ω 10 Ω 100 Ω 1 kΩ 10 kΩ |
±(1,2% do valor + 3 dígitos) ±(2% do valor + 3 dig.) |
| Teste de continuidade | 400 Ω | Som do alarme | Valor < 25Ω |

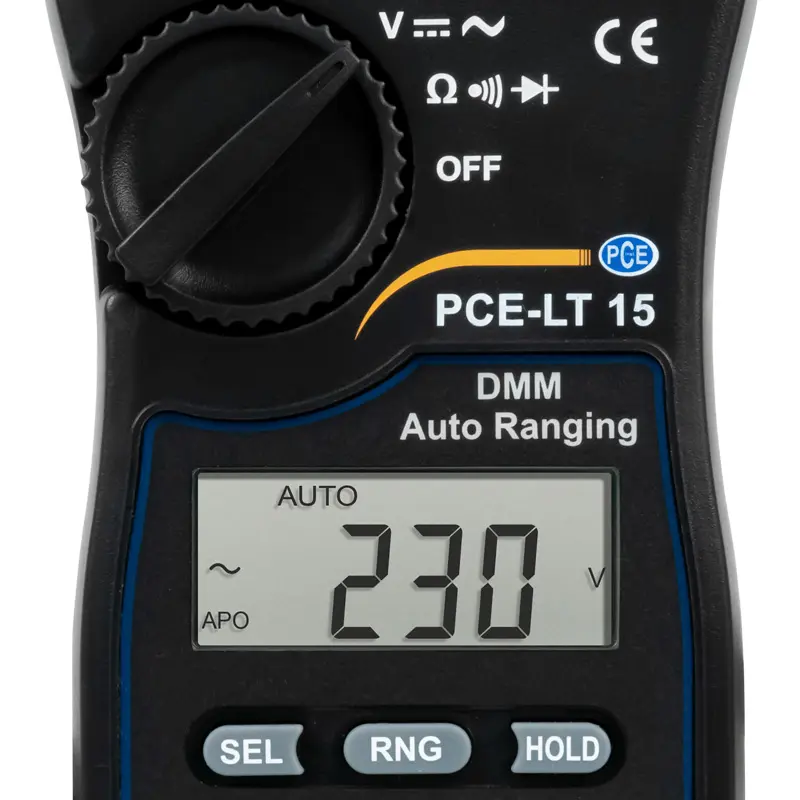

| Display | Gráfico de barras LED para o analisador LAN Display LCD para funções multímetro |
||
| Alimentação | Analisador LAN: 1 pilha de 9 V, tipo 6F22 Multímetro: 2 pilhas de 1,5 V, tipo AAA |
||

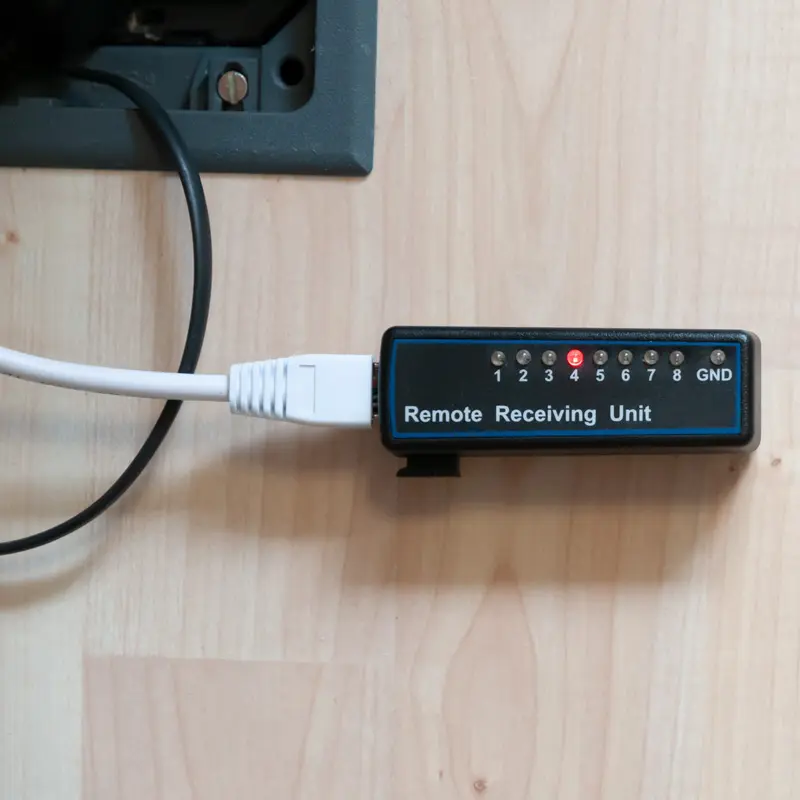

| Dimensões | Dispositivo de mão: 165 x 82 x 42 mm Unidade remota: 75 x 30 x 25 mm |
||
| Peso | Dispositivo de mão: 240 g Unidade remota: 30 g |
||
| Segurança elétrica | CAT III 600 V | ||
