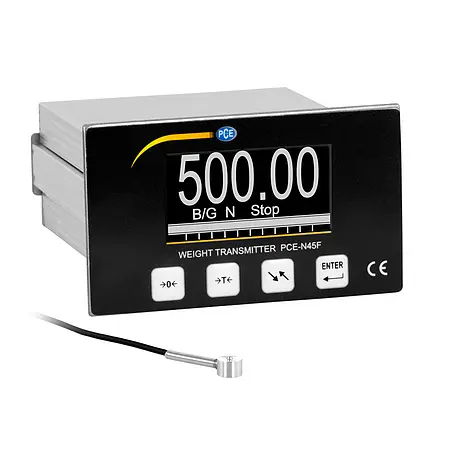

Czytnik PCE-N45F-R8LFC-500
Numer zamówienia: PCE-N45F-R8LFC-500
Czas dostawy: 5-7 dni
Czytnik
Wskaźniki wagowe do czujników wagowych, czujników siły i platform wagowych /
Technologia połączeń 4- i 6-żyłowych / wyświetlacz OLED / wejście cyfrowe / przekaźniks
PCE Miernik wagowy -N45F służy do realizacji indywidualnych rozwiązań wagowych. Do wskaźnika można podłączyć czujniki tensometryczne, czujniki siły, platformy wagowe i inne czujniki wykorzystujące tensometry. Dzięki temu miernik wagowy jest uniwersalnym urządzeniem do pomiaru masy, siły, momentu obrotowego itp. Wskaźnik wagowy posiada wejście pomiarowe, do którego można podłączyć czujniki w technologii 4- lub 6-przewodowej. Dokładną kalibrację / adiustację wskaźnika wagowego można przeprowadzić za pomocą menu.
Wskaźnik ma wiele tylnych połączeń. Tutaj do terminala wagowego podłącza się 4 przekaźniki zamykające i bezpotencjałowe wejście cyfrowe. Wyjścia mogą służyć do wyzwalania różnych procesów. Wejście cyfrowe służy do tarowania miernika lub ustawienia wyświetlacza na 0. Oprócz tych funkcji wskaźnik wagowy można odczytać za pomocą interfejsu.
- wyświetlacz OLED
- wyświetlacz dla DMS
- wejście mV/V
- wyjście przekaźnikowe
- bezpotencjałowe wejście cyfrowe
| Zakres sygnału wejściowego | 0 ... 10 mV |
| Czułość w mV/V przy 5 V | 2 mV/V |
| minimalna czułość | n0,9 µV/D |
| Zakres sygnału wejściowego | 0 ... 15 mV |
| Czułość w mV/V przy 5 V | 3 mV/V |
| minimalna czułość | 0,9 µV/D |
| Napięcie zasilania celi pomiarowej | 5 V |
| Liczba cel pomiarowych | 1 ... 6x 350 omów cel(i) pomiarowe |
| Wyświetlacz | OLED 128 x 64 piksele |
| jednostki | g, kg, t, kN, N, Nm |
| Szybkość pomiaru n | 200 Hz |
| Połączenia elektryczne | Połączenia śrubowe |
| 1 . .. 1,5 mm² | |
| Zasilanie | 24 V DC | n
| Zużycie energii | < 6 W |
| Stopień ochrony | Przód: IP65 |
| Montaż | Wycięcie w panelu |
| Rozmiar wycięcia w panelu | 92 x 44 mm |
| Wymiary | 110 x 62 x 119 mm |
| Waga | ok. 440 g |
| Warunki pracy | -10 ... 40 ° C / maks. 95 % wilgotności względnej |
1 x czytnik PCE-N45F-R8LFC-500
1 x miniaturowy czujnik PCE-C-R8LFC 50-H6
1 x miniaturowy czujnik PCE-C-R8LFC 50-H6
1 x taśma uszczelniająca
1 x instrukcja obsługi
