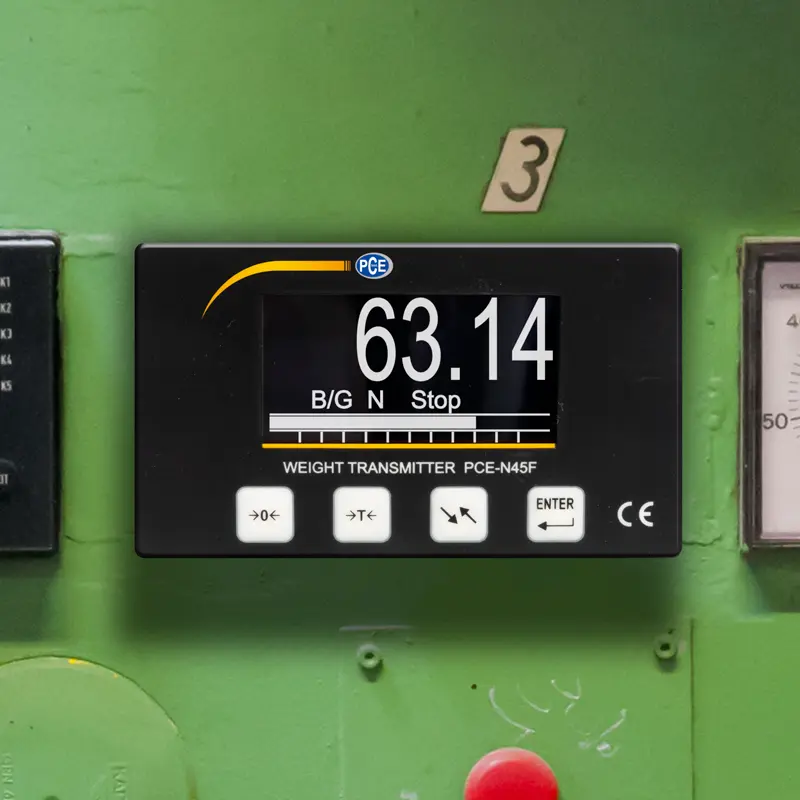

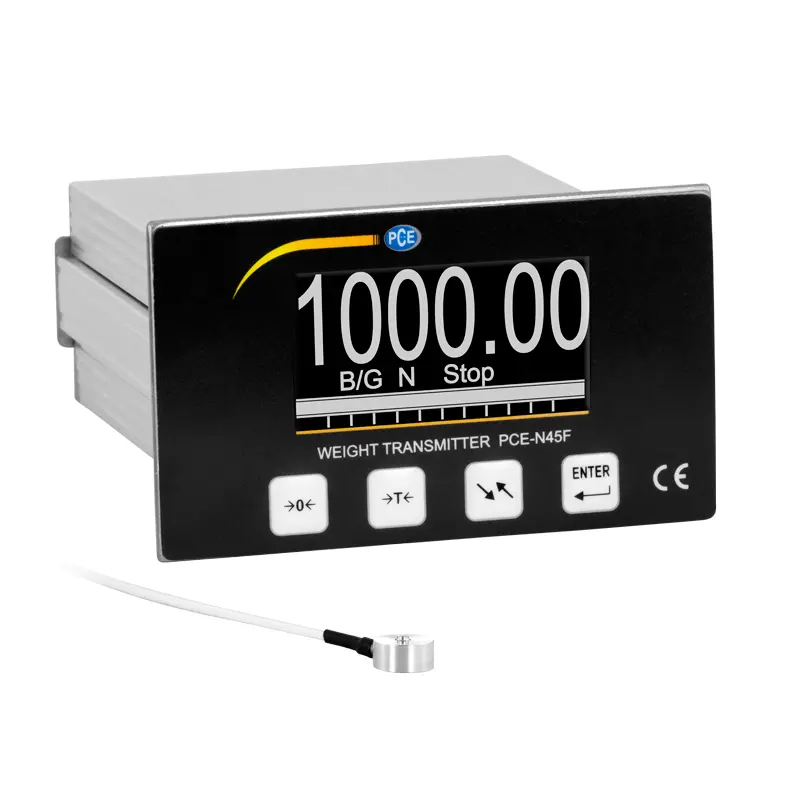

Czytnik PCE-N45F-R10LFC-1000 z czujnikiem
Numer zamówienia: PCE-N45F-R10LFC-1000
Czas dostawy: 5-7 dni
Czytnik PCE-N45F
Wskaźniki wagowe do czujników wagowych, czujników siły i platform wagowych /
technologia połączeń 4 i 6 przewodowych / wyświetlacz OLED / wejście cyfrowe / przekaźniks
Miernik wagowy PCE-N45F służy do realizacji indywidualnych rozwiązań wagowych. Do wskaźnika można podłączyć czujniki tensometryczne, czujniki siły, platformy wagowe i inne czujniki wykorzystujące tensometry. Dzięki temu miernik wagowy jest uniwersalnym urządzeniem do pomiaru masy, siły, momentu obrotowego itp. Wskaźnik wagowy posiada wejście pomiarowe, do którego można podłączyć czujniki w technologii 4- lub 6-przewodowej. Dokładną kalibrację / adiustację wskaźnika wagowego można przeprowadzić za pomocą menu.
Wskaźnik ma wiele tylnych połączeń. Tutaj do terminala wagowego podłącza się 4 przekaźniki zamykające i bezpotencjałowe wejście cyfrowe. Wyjścia mogą służyć do wyzwalania różnych procesów. Wejście cyfrowe służy do tarowania miernika lub ustawienia wyświetlacza na 0. Oprócz tych funkcji, wskaźnik wagi można odczytać za pomocą interfejsu.
Czujnik siły PCE-C-R10LFC 100-H6
Dzięki niewielkim wymiarom miniaturowy czujnik siły może być stosowany w trudno dostępnych punktów pomiarowych. Całkowita wysokość tego czujnika siły jest czymś wyjątkowym. Ten czujnik siły o średnicy zaledwie 10 mm ma mniejszą średnicę niż moneta jednocentowa.- wyświetlacz OLED
- wyświetlacz dla DMS
- wejście mV/V
- wyjście przekaźnikowe
- bezpotencjałowe wejście cyfrowe
| Zakres sygnału wejściowego | 0 ... 10 mV |
| Czułość w mV/V przy 5 V | 2 mV/V |
| minimalna czułość | n0,9 µV/D |
| Zakres sygnału wejściowego | 0 ... 15 mV |
| Czułość w mV/V przy 5 V | 3 mV/V |
| minimalna czułość | 0,9 µV/D |
| Napięcie zasilania celi pomiarowej | 5 V |
| Liczba cel pomiarowych | 1 ... 6x 350 omów cel(i) pomiarowe |
| Wyświetlacz | OLED 128 x 64 piksele |
| jednostki | g, kg, t, kN, N, Nm |
| Szybkość pomiaru n | 200 Hz |
| Połączenia elektryczne | Połączenia śrubowe |
| 1 . .. 1,5 mm² | |
| Zasilanie | 24 V DC | n
| Zużycie energii | < 6 W |
| Stopień ochrony | Przód: IP65 |
| Montaż | Wycięcie w panelu |
| Rozmiar wycięcia w panelu | 92 x 44 mm |
| Wymiary | 110 x 62 x 119 mm |
| Waga | ok. 440 g |
| Warunki pracy | -10 ... 40 ° C / maks. 95 % wilgotności względnej |
| Czujnik siły PCE-C-R10LFC 100-H6 | |
| Nominalne obciążenie / siła FS | 100 kg, 1000 N |
| Obciążenie / siła graniczna | 120% |
| Obciążenie / siła niszcząca | 150% |
| Wartość znamionowa | 1,0 - 1,5 mV/V |
| Użyteczny zakres napięcia zasilania | 2,5 V - 5 V |
| Maksymalne napięcie zasilania | 5 V |
| Odchylenia sygnału zerowego | ± 2% FS |
| Odchylenie liniowości | 1,0% FS |
| Napięcie zwrotne (histereza) | 1,0% FS |
| Powtarzalność | 1,0% FS |
| Pełzanie pod obciążeniem (30 min) | 0,1% FS |
| Rezystancja wejściowa | 3 50 ± 10 Ω |
| Rezystancja wyjściowa | 350 ± 3 Ω |
| Rezystancja izolacji | ≥5000 MΩ / 100 VDC |
| Nominalny zakres temperatur otoczenia | -10 … 60 °C |
| Zakres temperatur pracy | -20 … 80 °C |
| Współczynnik temperaturowy wartości charakterystycznej | 0,1% FS / 10 °C |
| Współczynnik temperaturowy punktu zerowego | 0, 1% FS / 10 °C |
| Przewód czujnika | Ř 2 x 3 m / (otwarte końce) |
| Przyporządkowanie przewodów | EXC+ = czerwony EXC- = czarny SIG+ = zielony SIG- = biały GND = żółty |
| Materiał / korpus pomiarowy | stal nierdzewna |
| Stopień ochrony | IP65 |
1 x czytnik PCE-N45F-R10LFC-1000 z czujnikiem
1 x taśma uszczelniająca
1 x instrukcja obsługi
