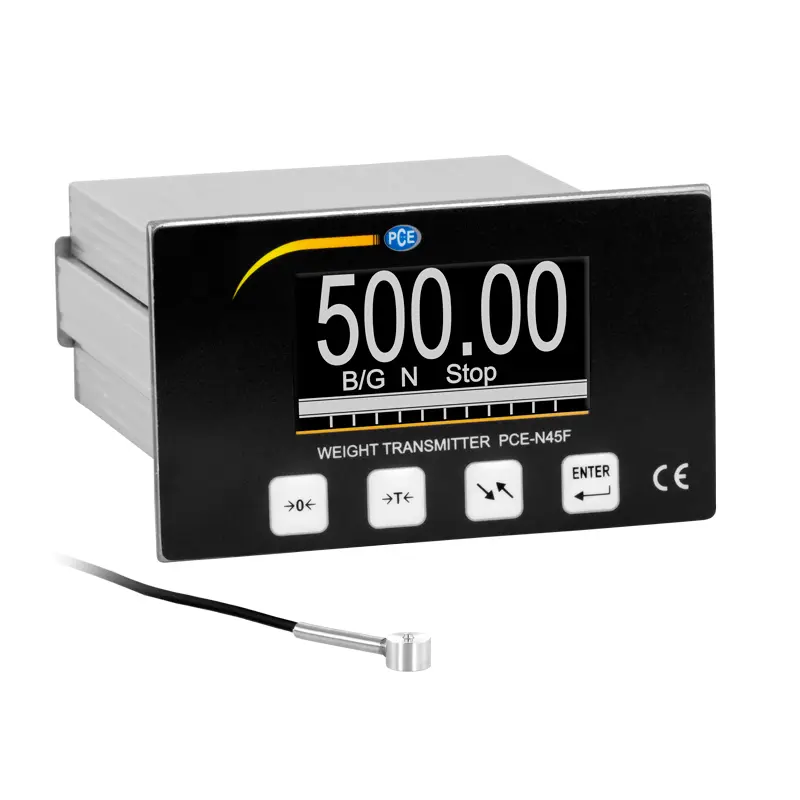

Wskaźnik PCE-N45F-R8LFC-500
Numer zamówienia: PCE-N45F-R8LFC-500
Czas dostawy: 5-7 dni
Wskaźnik wagi dla czujniki tensometryczne, czujniki siły i platformy wagowe /
połączenie 4 i 6 przewodowe technologia / wyświetlacz OLED / wejścia cyfrowe / przekaźnikis
Wskaźnik wagowy służy do realizacji indywidualnych rozwiązania do ważenia. Do wskaźnika można podłączyć czujniki tensometryczne, czujniki siły, platformy wagowe i inne czujniki wykorzystujące tensometry. Dzięki temu miernik wagowy jest uniwersalnym urządzeniem do pomiaru masy, siły, momentu obrotowego itp. Wskaźnik wagowy posiada wejście pomiarowe, do którego można podłączyć czujniki w technologii 4- lub 6-przewodowej. Dokładną kalibrację / adiustację wskaźnika wagowego można przeprowadzić za pomocą menu.
Wskaźnik ma wiele tylnych połączeń. Tutaj do terminala wagowego podłącza się 4 przekaźniki zamykające i bezpotencjałowe wejście cyfrowe. Wyjścia mogą służyć do wyzwalania różnych procesów. Wejście cyfrowe służy do tarowania miernika lub ustawienia wyświetlacza na 0. Oprócz tych funkcji, wskaźnik wagowy można odczytać za pomocą interfejsu.
- wyświetlacz OLED
- wyświetlacz dla DMS
- wejście mV/V
- wyjście przekaźnikowe
- bezpotencjałowe wejście cyfrowe
| Zakres sygnału wejściowego | 0 ... 10 mV |
| Czułość w mV/V przy 5 V | 2 mV/V |
| minimalna czułość | n0,9 µV/D |
| Zakres sygnału wejściowego | 0 ... 15 mV |
| Czułość w mV/V przy 5 V | 3 mV/V |
| minimalna czułość | 0,9 µV/D |
| Napięcie zasilania celi pomiarowej | 5 V |
| Liczba cel pomiarowych | 1 ... 6x 350 omów cel(i) pomiarowe |
| Wyświetlacz | OLED 128 x 64 piksele |
| jednostki | g, kg, t, kN, N, Nm |
| Szybkość pomiaru n | 200 Hz |
| Połączenia elektryczne | Połączenia śrubowe |
| 1 . .. 1,5 mm² | |
| Zasilanie | 24 V DC | n
| Zużycie energii | < 6 W |
| Stopień ochrony | Przód: IP65 |
| Montaż | Wycięcie w panelu |
| Rozmiar wycięcia w panelu | 92 x 44 mm |
| Wymiary | 110 x 62 x 119 mm |
| Waga | ok. 440 g |
| Warunki pracy | -10 ... 40 ° C / maks. 95 % wilgotności względnej |
1 x wskaźnik PCE-N45F-R8LFC-500
1 x miniaturowy czujnik PCE-C-R8LFC 50-H6
1 x miniaturowy czujnik PCE-C-R8LFC 50-H6
1 x taśma uszczelniająca
1 x instrukcja obsługi
