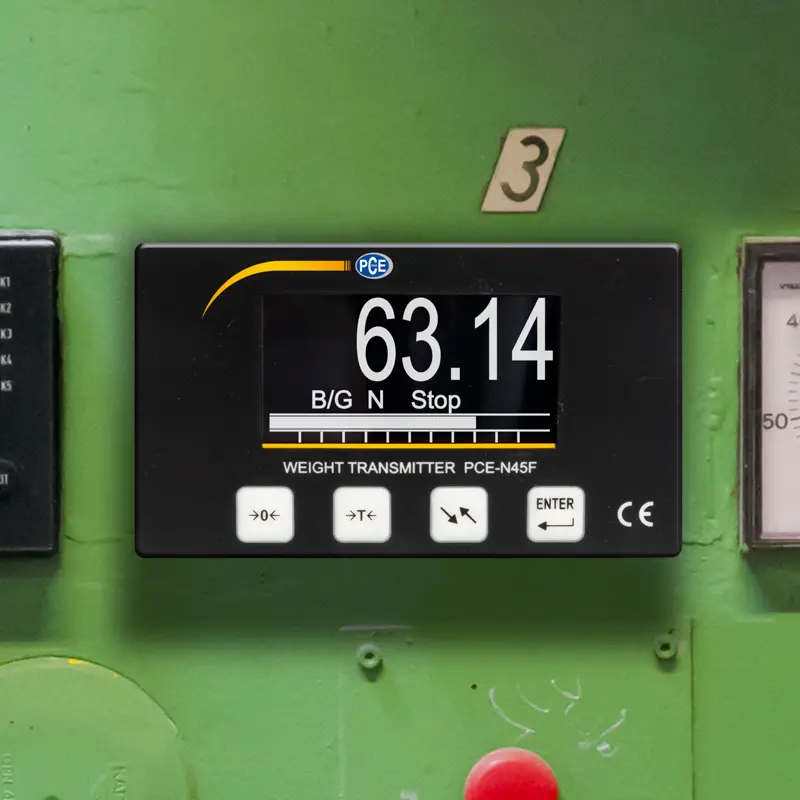

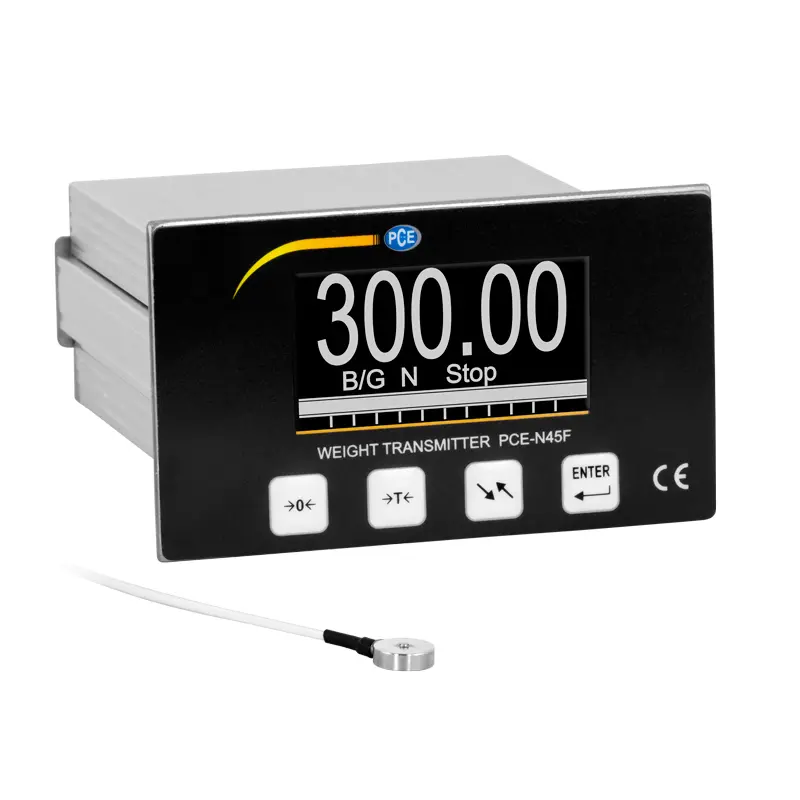

Wskaźnik PCE-N45F-R10LFC-300 z czujnikiem
Numer zamówienia: PCE-N45F-R10LFC-300
Czas dostawy: 5-7 dni
Wskaźnik wagi dla czujniki tensometryczne, czujniki siły i platformy wagowe /
połączenie 4 i 6 przewodowe technologia / wyświetlacz OLED / wejścia cyfrowe / przekaźnikis
Wskaźnik wagowy służy do realizacji indywidualnych rozwiązania do ważenia. Do wskaźnika można podłączyć czujniki tensometryczne, czujniki siły, platformy wagowe i inne czujniki wykorzystujące tensometry. Dzięki temu miernik wagowy jest uniwersalnym urządzeniem do pomiaru masy, siły, momentu obrotowego itp. Wskaźnik wagowy posiada wejście pomiarowe, do którego można podłączyć czujniki w technologii 4- lub 6-przewodowej. Dokładną kalibrację / adiustację wskaźnika wagowego można przeprowadzić za pomocą menu.
Wskaźnik ma wiele tylnych połączeń. Tutaj do terminala wagowego podłącza się 4 przekaźniki zamykające i bezpotencjałowe wejście cyfrowe. Wyjścia mogą służyć do wyzwalania różnych procesów. Wejście cyfrowe służy do tarowania miernika lub ustawienia wyświetlacza na 0. Oprócz tych funkcji wskaźnik wagowy można odczytać za pomocą interfejsu.
czujnik siły PCE-C-R10LFC 30-H3.5
Miniaturowy czujnik siły jest ciężki dzięki niewielkim gabarytom z łatwo dostępnymi punktami pomiarowymi. Całkowita wysokość tego czujnika siły jest czymś wyjątkowym. Ten czujnik siły o średnicy zaledwie 10 mm ma mniejszą średnicę niż moneta jednocentowa.- wyświetlacz OLED
- wyświetlacz dla DMS
- wejście mV/V
- wyjście przekaźnikowe
- bezpotencjałowe wejście cyfrowe
| Zakres sygnału wejściowego | 0 ... 10 mV |
| Czułość w mV/V przy 5 V | 2 mV/V |
| minimalna czułość | n0,9 µV/D |
| Zakres sygnału wejściowego | 0 ... 15 mV |
| Czułość w mV/V przy 5 V | 3 mV/V |
| minimalna czułość | 0,9 µV/D |
| Napięcie zasilania celi pomiarowej | 5 V |
| Liczba cel pomiarowych | 1 ... 6x 350 omów cel(i) pomiarowe |
| Wyświetlacz | OLED 128 x 64 piksele |
| jednostki | g, kg, t, kN, N, Nm |
| Szybkość pomiaru n | 200 Hz |
| Połączenia elektryczne | Połączenia śrubowe |
| 1 . .. 1,5 mm² | |
| Zasilanie | 24 V DC | n
| Zużycie energii | < 6 W |
| Stopień ochrony | Przód: IP65 |
| Montaż | Wycięcie w panelu |
| Rozmiar wycięcia w panelu | 92 x 44 mm |
| Wymiary | 110 x 62 x 119 mm |
| Waga | ok. 440 g |
| Warunki pracy | -10 ... 40 ° C / maks. 95 % wilgotności względnej |
| Czujnik siły PCE-C-R10LFC 30-H3.5 | |
| Nominalne obciążenie / siła FS | 30 kg, 300 N |
| Obciążenie / siła graniczna | 120% |
| Obciążenie / siła niszcząca | 150% |
| Wartość znamionowa | 1,0 - 1,5 mV/V |
| Użyteczny zakres napięcia zasilania | 2,5 V - 5 V |
| Maksymalne napięcie zasilania | 5 V |
| Odchylenia sygnału zerowego | ± 2% FS |
| Błąd liniowości | 1,0% FS |
| Napięcie wsteczne (histereza) | 1,0% FS |
| Powtarzalność | 1,0% FS |
| Pełzanie pod obciążeniem (30 min) | 0,1% FS |
| Rezystancja wejściowa | 350 ± 10 Ω |
| Rezystancja wyjściowa | 350 ± 3 Ω |
| Rezystancja izolacji | ≥5000 MΩ / 100 VDC |
| Nominalny zakres temperatur otoczenia | -10 … 60 °C |
| Zakres temperatur pracy | -20 … 80 °C |
| Współczynnik temperaturowy wartości charakterystycznej | 0,1% FS / 10 °C |
| Współczynnik temperaturowy punktu zerowego | 0, 1% FS / 10 °C |
| Przewód czujnika | Ř 2 x 3 m / (otwarte końce) |
| Przyporządkowanie przewodów | EXC+ = czerwony EXC- = czarny SIG+ = zielony SIG- = biały GND = żółty |
| Materiał / korpus pomiarowy | stal nierdzewna |
| Stopień ochrony | IP65 |
1 x wskaźnik PCE-N45F-R10LFC-300 z czujnikiem
1 x taśma uszczelniająca
1 x instrukcja obsługi
