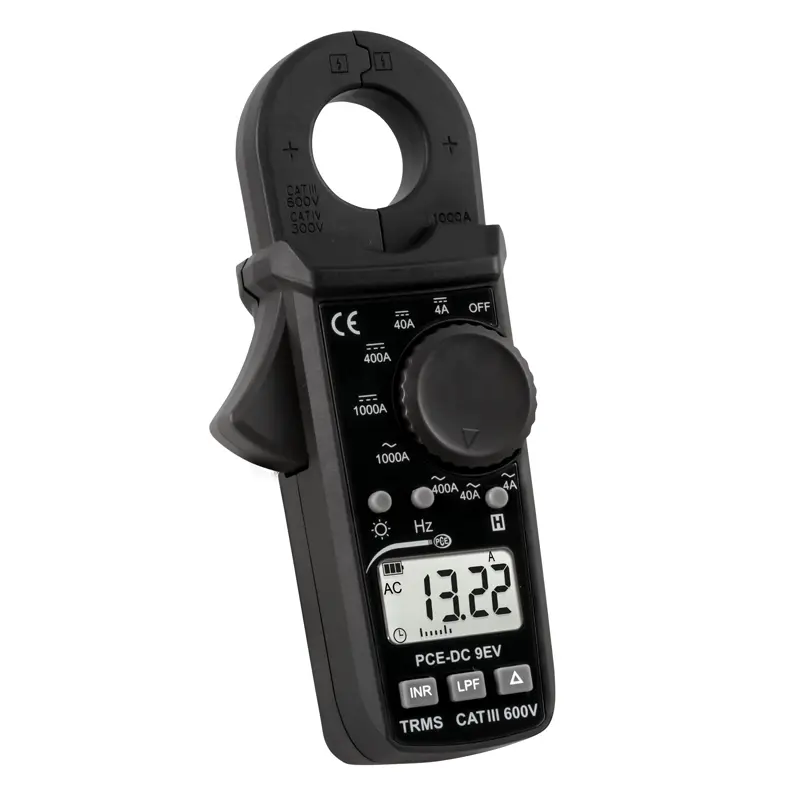

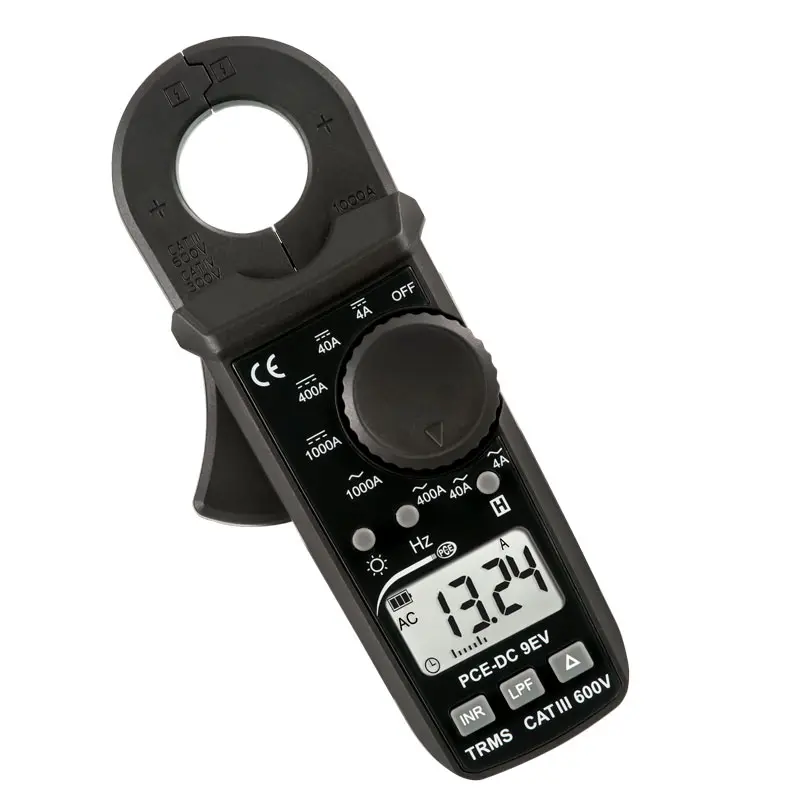

Amperomierz PCE-DC 9EV
Numer zamówienia: PCE-DC 9EV
Czas dostawy: 1-2 dni
Amperomierz o zakresie pomiarowym 0 ... 1000 A AC/DC / pomiar częstotliwości
mała i kompaktowa konstrukcja / pomiar prądu rozruchowego / gotowy do użycia //
prąd o szerokości 25 mm rozwarcia cęgów / opcjonalnie z certyfikatem ISO

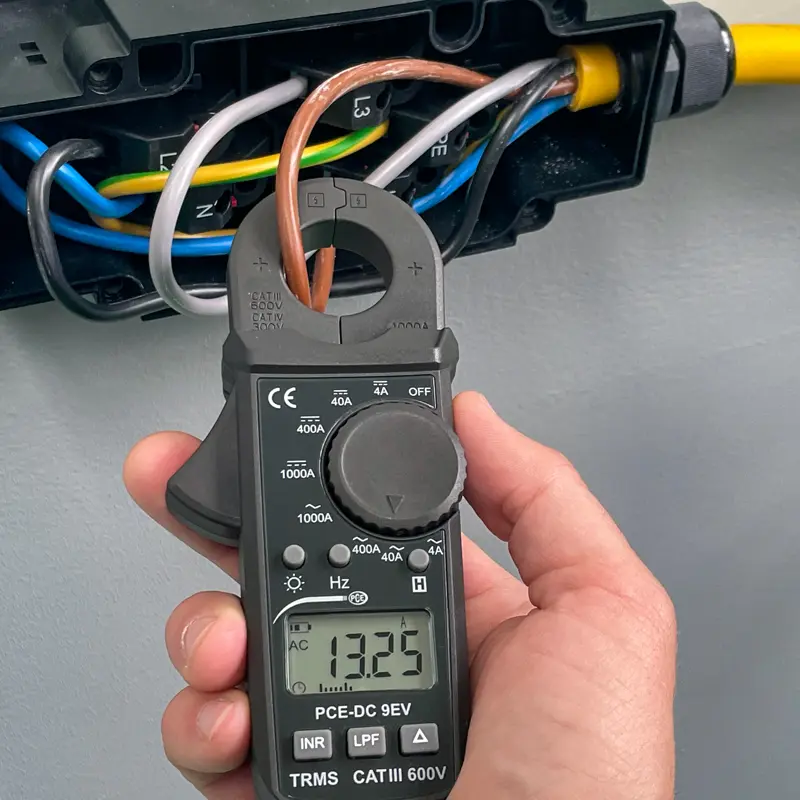

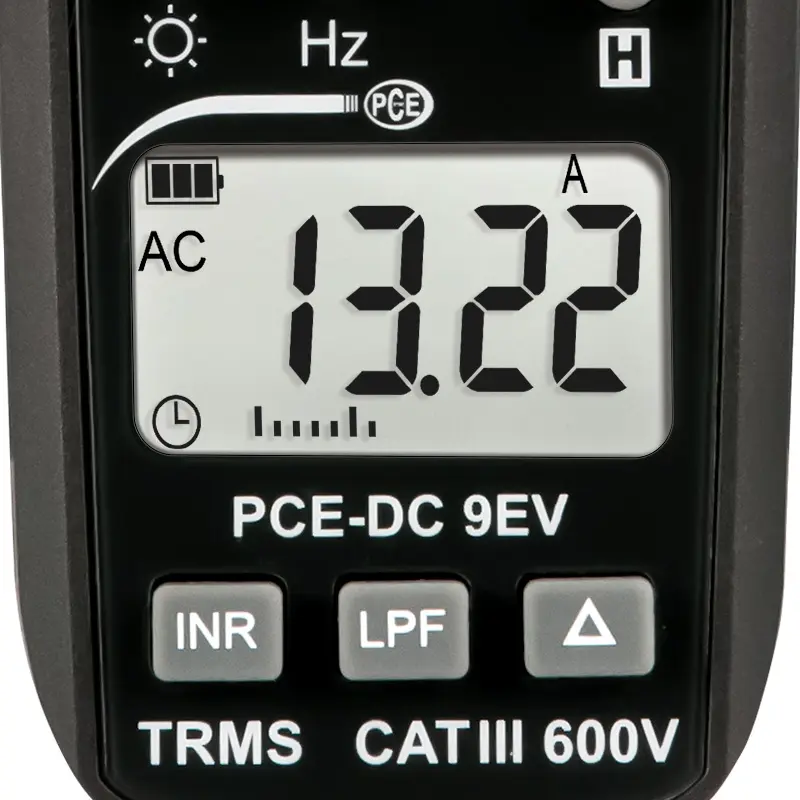

Amperomierz jest przyrządem pomiarowym służącym do precyzyjnego wyznaczania prądy elektryczne. Przy średnicy cęgów prądowych 25 mm i zakresie pomiarowym 0 ... 1000 A AC/DC amperomierz pokrywa dużą część wszystkich zadań pomiarowych. Prąd mierzony jest indukcyjnie na amperomierzu. Oznacza to, że badane obiekty, które mają być zmierzone, nie muszą być wcześniej wyłączane. Oznacza to, że przepływający prąd można mierzyć podczas pracy. Zmierzona wartość jest wyświetlana zarówno numerycznie, jak i graficznie za pomocą wykresu słupkowego. Kompaktowa konstrukcja amperomierza ułatwia również przechowywanie urządzenia pomiarowego w torbach roboczych.

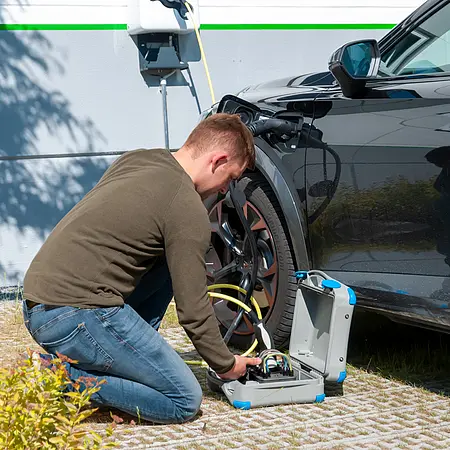

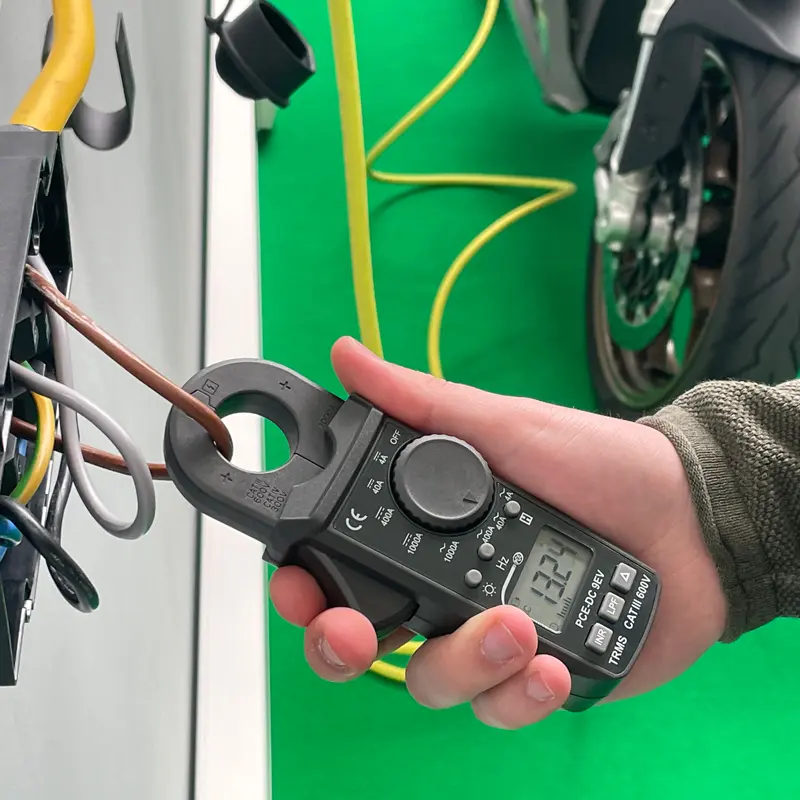

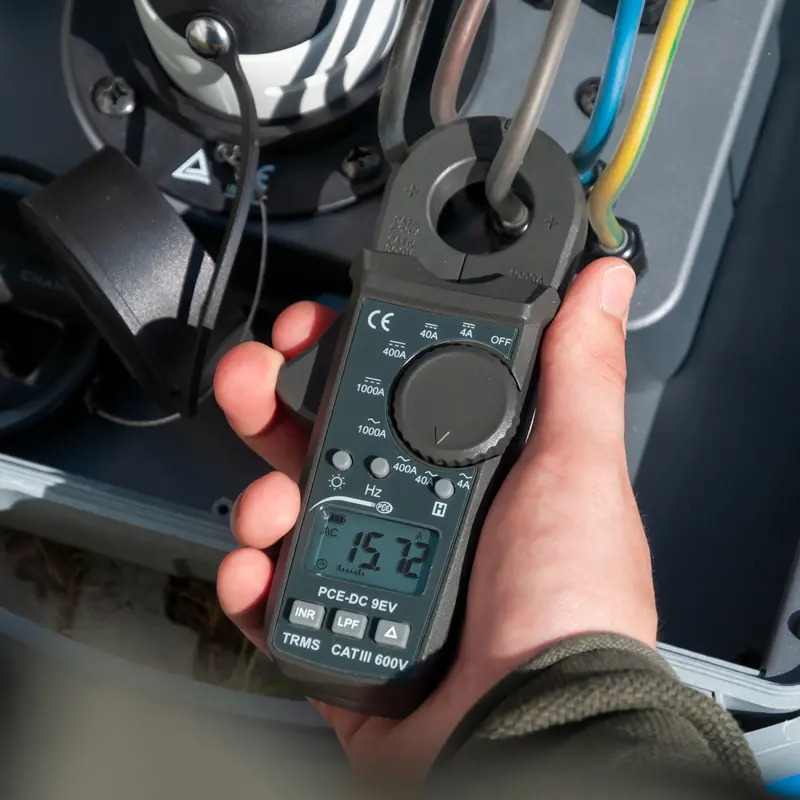

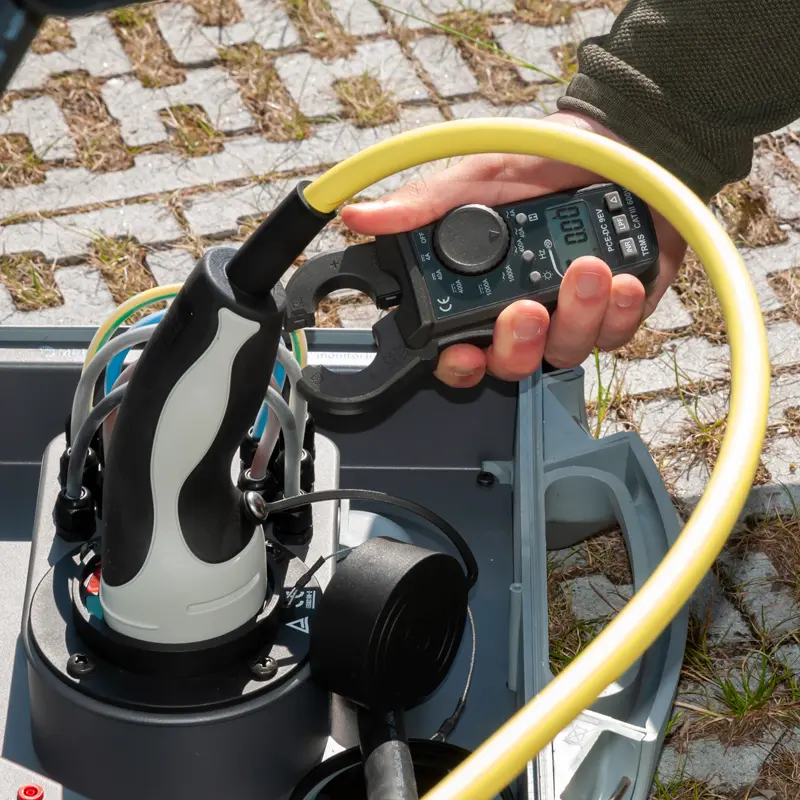

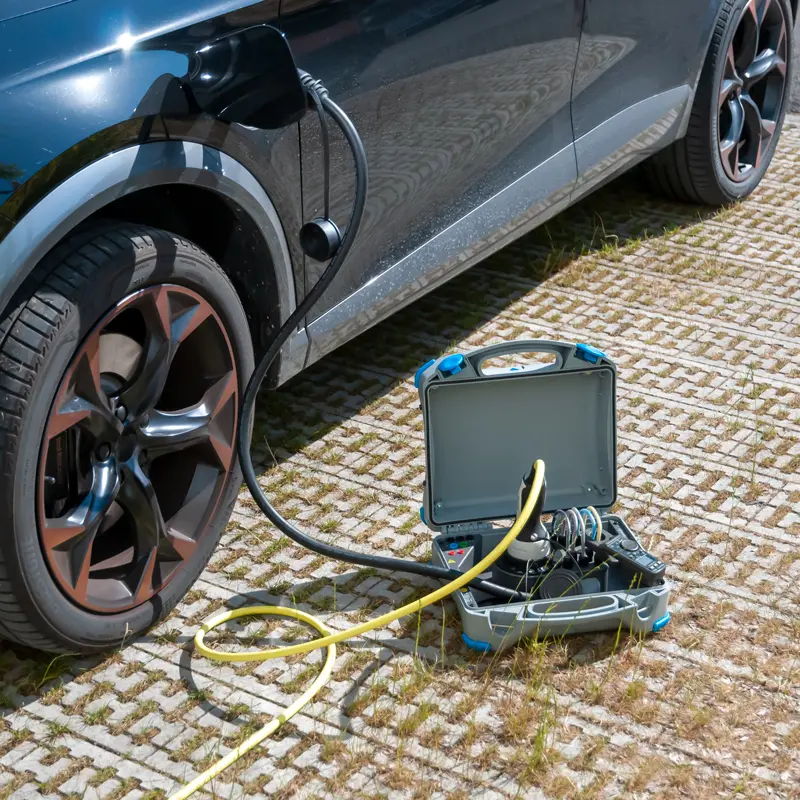

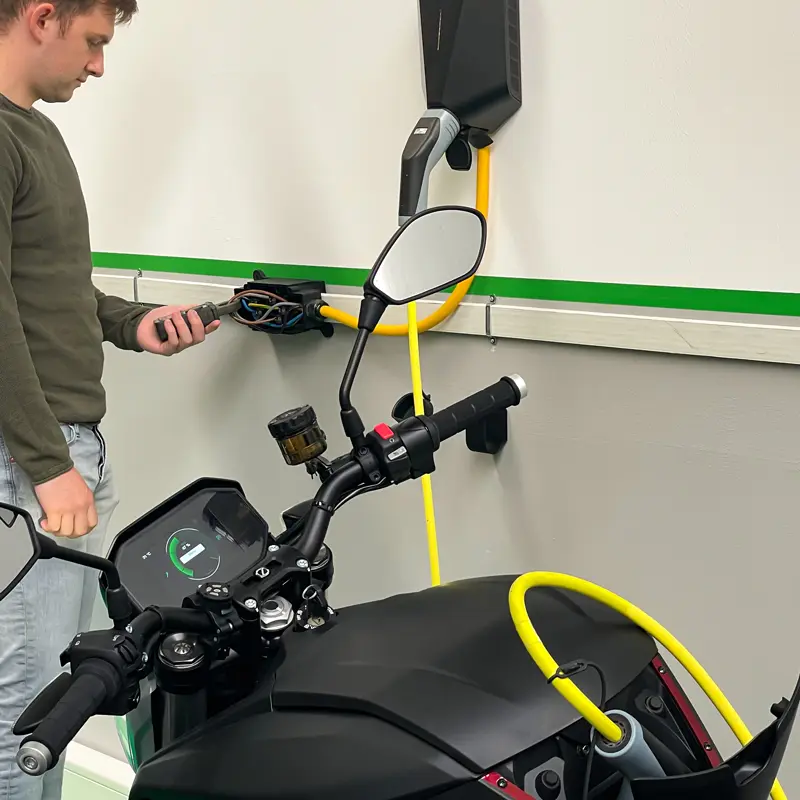

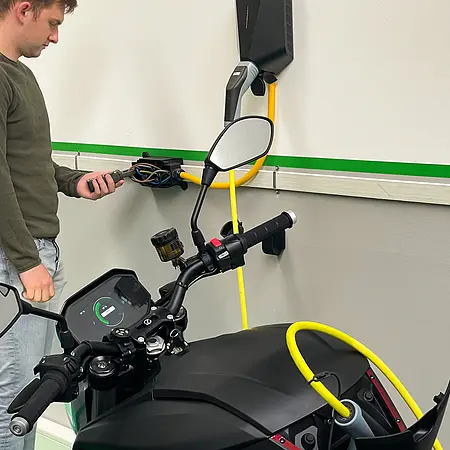

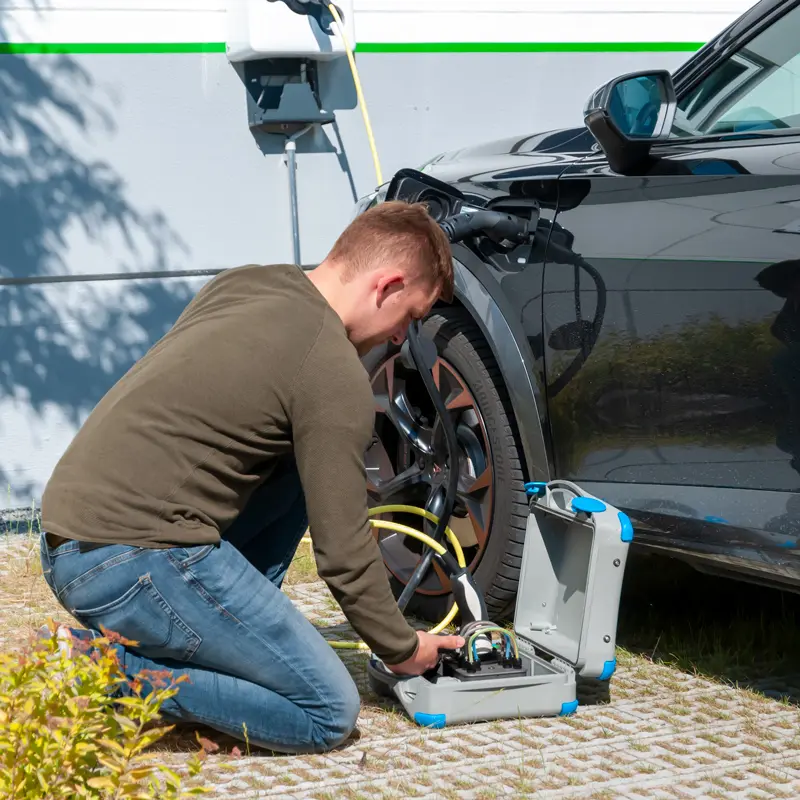

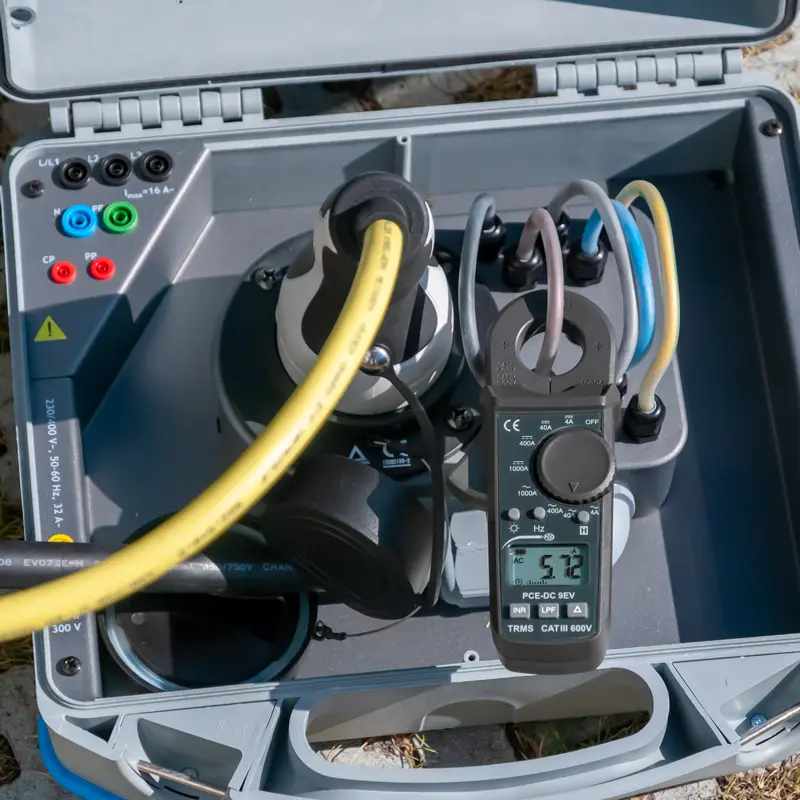

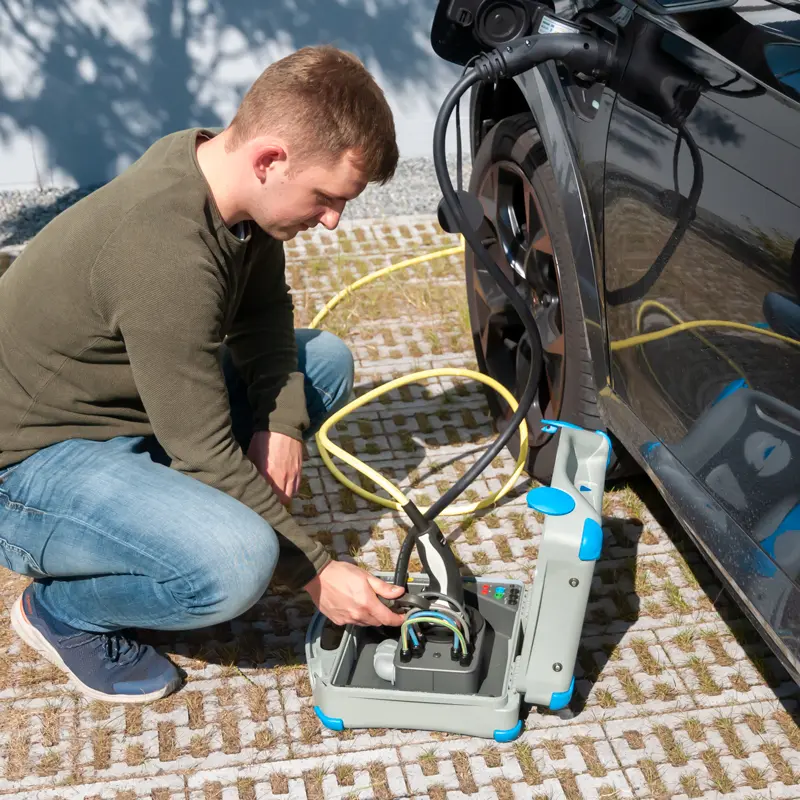

Mobilność elektryczna odgrywa coraz ważniejszą rolę. Dlatego ważna jest znajomość przepływu prądu w liniach. Amperomierz może służyć do monitorowania skrzynki ściennej pojazdu elektrycznego po stronie pierwotnej i wtórnej. Amperomierz może być również używany w warsztatach przy sprawdzaniu pojazdów elektrycznych. Prąd rozruchowy silników elektrycznych lub prąd pokładowy można sprawdzić za pomocą amperomierza.
Oprócz normalnego trybu pomiaru amperomierz może również mierzyć prąd rozruchowy. Pomiar prądu rozruchowego za pomocą amperomierza jest szczególnie potrzebny przy uruchamianiu silników, takich jak systemy wentylacyjne, w celu wykluczenia możliwych źródeł błędów. Dodatkowo amperomierz posiada funkcję filtra dolnoprzepustowego. Ta funkcja może być używana do wyznaczania prądów w zakresie niskich częstotliwości. Amperomierz mierzy prądy do częstotliwości 1 kHz. Oznacza to, że amperomierz może służyć np. do pomiaru prądu w głośnikach średnio-niskotonowych.
- indukcyjny pomiar prądu
- zakres pomiarowy 0...1000 A AC/DC
- podświetlenie
- mała i kompaktowa konstrukcja

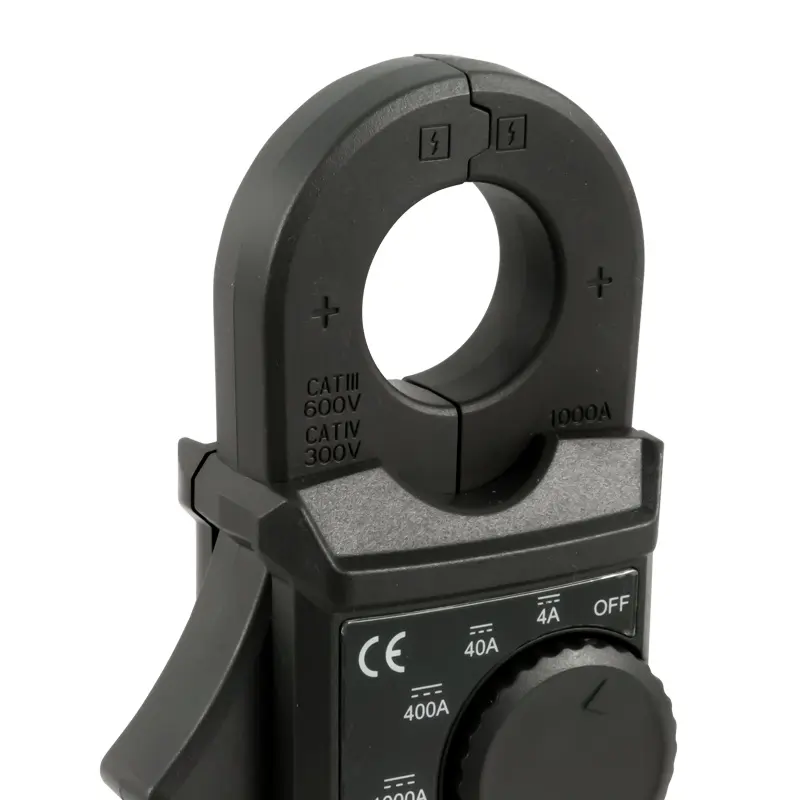

- Średnica wewnętrzna o szerokości 25 mm
- Pomiar prądu rozruchowego
| DC | |
| Zakres pomiarowy | 0 ... 4 A DC |
| Rozdzielczość | 1 mA prądu stałego |
| Dokładność* | ±1,5% f.s. faktura VAT ± 3 cyfry |
| Zakres pomiarowy | 0 ... 40 A DC |
| Rozdzielczość | 10 mA prądu stałego |
| Dokładność* | ±1,5% f.s. faktura VAT ± 3 cyfry |
| Zakres pomiarowy | 0 ... 400 A DC |
| Rozdzielczość | 100 mA prądu stałego |
| Dokładność* | ±1,5% f.s. faktura VAT ± 3 cyfry |
| Zakres pomiarowy | 0 ... 900 A DC |
| Rozdzielczość | 1 A DC |
| Dokładność* | ±1,5% f.s. faktura VAT ± 3 cyfry |
| Zakres pomiarowy | 900 ... 1000 A DC |
| Rozdzielczość | 1 A DC |
| Dokładność* | ±2,0% f.s. faktura VAT ± 3 cyfry |
| Zabezpieczenie przed przeciążeniem 1000 A DC | |
| Zakres pomiarowy | 0 ... 4 A AC |
| Rozdzielczość | 1 mA AC |
| Dokładność* | ±1,5% z faktura VAT ± 3 cyfry (50/60 Hz) |
| ±2,0% odczytu faktura VAT ± 4 cyfry (40 ... 400 Hz) | |
| Zakres pomiarowy | 0 ... 40 AC |
| Rozdzielczość | 10 mA AC |
| Dokładność* | ±1,5% f.s. faktura VAT ± 3 cyfry (50/60 Hz) |
| ±2,0% odczytu faktura VAT ± 4 cyfry (40 ... 400 Hz) | |
| Zakres pomiarowy | 0 ... 400 AC |
| Rozdzielczość | 100 mA AC |
| Dokładność* | ±1,5% f.s. faktura VAT ± 3 cyfry (50/60 Hz) |
| ±2,0% odczytu faktura VAT ± 4 cyfry (40 ... 400 Hz) | |
| Zakres pomiarowy | 0 ... 900 AC |
| Rozdzielczość | 1 AC |
| Dokładność* | ±1,5% f.s. faktura VAT ± 3 cyfry (50/60 Hz) |
| ±2,0% odczytu faktura VAT ± 4 cyfry (40 ... 400 Hz) | |
| Zakres pomiarowy | 900 ... 1000 A DC |
| Rozdzielczość | 1 A AC |
| Dokładność* | ±2,0% f.s. faktura VAT ± 3 cyfry (50/60 Hz) |
| ±2,5% z faktura VAT ± 4 cyfry (40 ... 400 Hz) | |
| Zabezpieczenie przed przeciążeniem 1000 A AC | |
| TrueRMS, współczynnik szczytu do 3% | |
| *Jeśli współczynnik szczytu wynosi >2%, dokładność wzrasta o dodatkowe 2% | |
| Częstotliwość | |
| Zakres pomiarowy przy 4 A AC | 1 ... 10 Hz |
| Rozdzielczość | 0,1 Hz |
| minimalny prąd | 0,2 A AC |
| Dokładność | ±0,5 v. faktura VAT % ± 2 cyfry |
| Zakres pomiarowy przy 4 A AC | 10 ... 4 kHz |
| Rozdzielczość | 0,1/1 Hz |
| minimalny prąd | 0,08 A AC |
| Dokładność | ±0,5 v. faktura VAT % ± 2 cyfry |
| Zakres pomiarowy przy 4 A AC | 4k ... 40 kHz |
| Rozdzielczość | 1/10 Hz |
| minimalny prąd | 0,20 A AC |
| Dokładność | ±0,5 v. faktura VAT % ± 2 cyfry |
| Zakres pomiarowy przy 40 A AC | 1 ... 10 Hz |
| Rozdzielczość | 0,1 |
| minimalny prąd | 1,5 A AC |
| Dokładność | ±0,5 v. faktura VAT % ± 2 cyfry |
| Zakres pomiarowy przy 40 A AC | 10 ... 4 kHz |
| Rozdzielczość | 0.1/1 |
| minimalny prąd | 0,8 A AC |
| Dokładność | ±0,5 v. faktura VAT % ± 2 cyfry |
| Zakres pomiarowy przy 400 A AC | 2 ... 4 kHz |
| Rozdzielczość | 0.1/1 |
| minimalny prąd | 4 A AC |
| Dokładność | ±0,5 v. faktura VAT % ± 2 cyfry |
| Zakres pomiarowy przy 1000 A AC | 1 ... 4 kHz |
| Rozdzielczość | 0,1/1 |
| minimalny prąd | 40 A AC |
| Dokładność | ±0,5 v. faktura VAT % ± 2 cyfry |
| Zabezpieczenie przed przeciążeniem 1000 A AC | |
| Prąd rozruchowy | |
| Zakres pomiarowy | 4 A AC |
| Prąd wyzwalający (próg) | 0,2 A AC |
| Zakres pomiarowy | 40 A AC |
| Prąd wyzwalający (próg) | 2 A AC |
| Zakres pomiarowy | 400 A AC |
| Prąd wyzwalający (próg) | 20 A AC |
| Zakres pomiarowy | 1000 A AC |
| Prąd wyzwalający (próg) | 200 A AC |
| Czas integracji 100 ms | |
| Przeciążenie zabezpieczenie 1000 A AC/DC | |
| Filtr dolnoprzepustowy AC (LPF) | |
| Zakres pomiarowy | 4 A AC |
| Rozdzielczość | 0,001 A AC |
| Dokładność | 3% ±5 cyfr |
| Zakres pomiarowy | 40 A AC |
| Rozdzielczość | 0,01 A AC |
| Dokładność to | 3 % ±5 cyfr |
| Zakres pomiarowy | 400 A AC |
| Rozdzielczość | 0,1 A AC |
| Dokładność | 3 % ± 5 cyfr |
| Zakres pomiarowy | 0 ... 900 A AC |
| Rozdzielczość | 1 A AC |
| Dokładność | 3% ±5 cyfr |
| Zakres pomiarowy | 900 ... 1000 A AC |
| Rozdzielczość | 1 A AC |
| Dokładność | 4% ±5 cyfr |
| dolny przepust filter odnosi się do freq częstotliwość do 1 kHz | |
| Inne specyfikacje | |
| Wszystkie dokładności dotyczą środowiska pomiędzy 18 ... 28 °C | |
| Wewnętrzna średnica zacisku | 25 mm |
| Wyświetlacz | Wyświetlacz LCD |
| Wybór zakresu pomiarowego | ręczny |
| Zasilacz | 2 baterie AAA 1,5 V |
| Pobór mocy | 22 mA z wyłączonym podświetleniem |
| Środek częstotliwość | 3 Hz dla widoku numerycznego |
| 30 Hz dla wykresów słupkowych | |
| Warunki pracy | -10 ... 50 °C, <85 % RH, bez kondensacji |
| Przechowywanie warunki | -20 ...+ 60 °C, <75 % RH, bez kondensacji |
| maksymalna wysokość | 2000 m |
| Wymiary | 152mm x 66mm x 36mm |
| Waga | 190 g (z bateriami) |

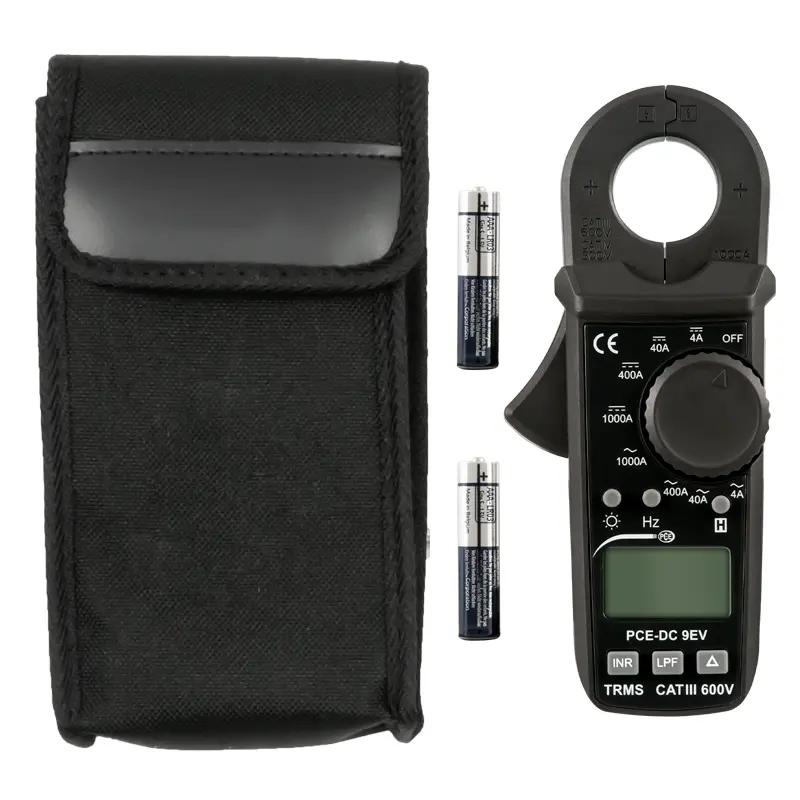

1 x amperomierz PCE-DC 9EV
1 x torba transportowa
2 x bateria 1,5 AAA
1 x instrukcja obsługi
