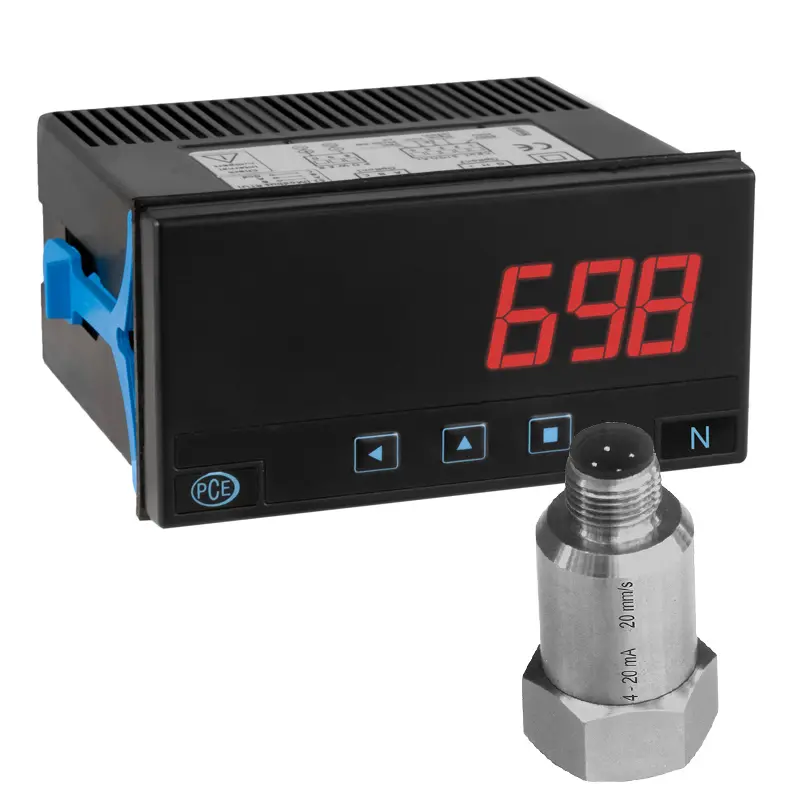

Akcelerometr PCE-VMS 100 z wyświetlaczem
Numer zamówienia: PCE-VMS 100
Czas dostawy: 10 - 14 dni
Wyświetlacz wstawionydla różnych sygnałów / 4-cyfrowy / opcjonalne karty wyjściowe / konstrukcja modułowa / przód IP65 / w tym Akcelerometr
Wbudowany wyświetlacz można skonfigurować jako Woltomierze AC i DC (do 600 Vac/DC), amperomierze AC i DC (do 5 AAC/DC). Wbudowany wyświetlacz pokazuje również zmierzone wartości sygnałów procesowych (mA, VDC), termopar, rezystancyjnych czujników temperatury (Pt, Ni, PTC i NTC), rezystancji, potencjometrów oraz częstotliwości. Wbudowany wyświetlacz można skonfigurować za pomocą przednich klawiszy. Wbudowany wyświetlacz montowany jest w wycięciu panelu o standardowych wymiarach 96 x 48 mm (1/8 DIN). Zmierzoną wartość można wyskalować za pomocą 4 cyfr (9999 / -1999).
Istnieje również funkcja szybkiego dostępu do nastaw alarmów, zewnętrzne sterowanie do aktywacji predefiniowanych funkcji, tryb eco dla niskiego zużycia, wybieralne podwójne skalowanie , 5 konfigurowalnych poziomów jasności wbudowanego wyświetlacza. Pojedynczy uniwersalny zasilacz 18 ... Zasilanie 265 V AC/DC sprawia, że wbudowany wyświetlacz jest łatwym w obsłudze urządzeniem do pomiaru procesu. Dla użytkownika wbudowanego wyświetlacza dostępne są opcjonalne moduły wyjściowe i sterujące (przekaźnik, wyjście analogowe, Modbus RTU).
Zewnętrzny akcelerometr służy do pomiaru prędkości drgań maszyn i urządzeń . Akcelerometr przesyła zmierzoną wartość jako standardowy sygnał 4 ... 20 mA do dalszych urządzeń sterujących i regulacyjnych. W ten sposób za pomocą akcelerometru można przeprowadzić pełne przetwarzanie sygnału do pomiaru natężenia drgań. Czujnik może być używany do pomiarów zgodnie z normą DIN/ISO 10816.
Sygnał 4 ... 20 mA wskazuje Wartość RMS prędkości drgań ponownie. Zakres pomiarowy rozciąga się od 0,2 ... 20 mm/s. Zakres częstotliwości wynosi od 10 ... 1000 Hz Akcelerometr jest zasilany przez pętlę prądową i jest całkowicie izolowany galwanicznie. Czujnik drgań jest zabezpieczony przed odwrotną polaryzacją. Czujnik jest podłączony do PLC za pomocą kabla M12. Aby móc używać akcelerometru w trudnych warunkach, musi Stopień ochrony IP67.
- Front IP 65
- możliwe różne jednostki
- wyświetlacz cyfrowy do procesu przemysłowego
- opcjonalne wyjścia
- 4-cyfrowy wyświetlacz cyfrowy
- można podłączyć wiele czujników
- częstotliwość : 10 ... 1000 Hz- Zakres pomiarowy: 0,2 ... 20 mm/s (RMS)
- Przyłącze: Binder 713
- Wyjście : 4 .. .20mA
| Wyświetlacz PCE-DPD-U | |
| Wejście | 2-, 3-przewodowe PT100, PT500, PT1000, Ni100, Ni200, Ni1000 |
| Termoelementy typu K, J, E, N, L, R, S, B, T, C | |
| Potencjometr: 500 ... 20 kOhm | |
| Rezystancja: 5k ... 50kOhm | |
| Sygnały procesowe: 4 ... 20 mA, 0 ... 10 V | |
| Częstotliwość: 0 ... 100 Hz | |
| Napięcie DC: 60mV, 200mV 2V, 20V, 200V, 600V | |
| Prąd stały: 20 mA, 5 A | |
| Napięcie AC: 2V, 20V, 200V, 600V | |
| ; | Prąd AC: 20 mA, 5 A |
| Częstotliwość pomiaru | 3/sekundę |
| Rozdzielczość | 16 bitów |
| Dokładność | 0,1% |
| Opór wewnętrzny | Pomiar napięcia: 1 MΩ |
| Pomiar prądu: 12 Ω | |
| Skalowanie | 21 punktów |
| Wyświetlacz | 4-cyfrowy 7-segmentowy wyświetlacz LED, trójkolorowy |
| Zakres wyświetlania | -1999 ... 9999 |
| Wyjścia | Przekaźnik, analogowy, szeregowy z opcjonalnymi kartami wyjść |
| Temperatura otoczenia | Praca: 0 °C .. 0,55°C |
| Przechowywanie: -20 °C ... +70 °C | |
| Wymiary wyświetlacza cyfrowego | 96 mm x 48 mm x 91 mm |
| Wycięcie w panelu | 92 mm x 45 mm (wg DIN) |
| Napięcie zasilania | 18 .. 265 V AC/DC |
| Klasa ochrony | Przód: IP 65 |
| Waga | < 200 g |
| Montaż | Klipsy montażowe ze śrubami mocującymi, |
| Podłączenie elektryczne przez listwę zaciskową | |
| Obudowa wyświetlacza cyfrowego | Solidna obudowa z tworzywa sztucznego |
| Czujnik wibracji | |
| Wyjście | 4 ... 20 mA RMS |
| Liniowy zakres pomiarowy | at 4 ... 25 mA 0,2 ... 25 mm/s |
| Wartość nominalna (efektywna) | 20 mm/s |
| Czułość | 0,8 mA/mms-1 |
| Niższa częstotliwość odcięcia 3 dB | 10 Hz |
| tNiższa częstotliwość odcięcia 10% | 20 Hz |
| Górna częstotliwość odcięcia 3 dB | 1000 Hz |
| Górna częstotliwość odcięcia 10% | 650 Hz |
| Nieliniowość | ± 2 |
| Hałas wewnętrzny | ± 0,005 mm/s |
| Tętnienia wyjściowe (1,5 .... 1000 Hz) | <3% |
| Czas ustalania odchylenia 1% | 2 s |
| Napięcie zasilania pętli | 12 ... 30 V DC |
| maksymalny liniowy prąd wyjściowy | 25 mA |
| Prąd wyjściowy przy przeciążeniu | <32 mA |
| t system piezoelektryczny | Zasada ścinania |
| Przyspieszenie pękania | ± 4000 g |
| Współczynnik kierunku poprzecznego | > 5% |
| Temperatura robocza | -40 ... 85 °C |
| Czułość temperaturowa czułości | ± 0,05%/K |
| Czułość skoku temperatury | 0.02 ms-2/K |
| dryf temperatury punktu zerowego | ± 0,65 µms-1/K |
| stopień ochrony | IP67 |
| Waga | 66 g |
| Przyłącze elektryczne | Króciec kołnierzowy Binder 713 M12 |
| Połączenie mechaniczne | Gwint M8 na dole |

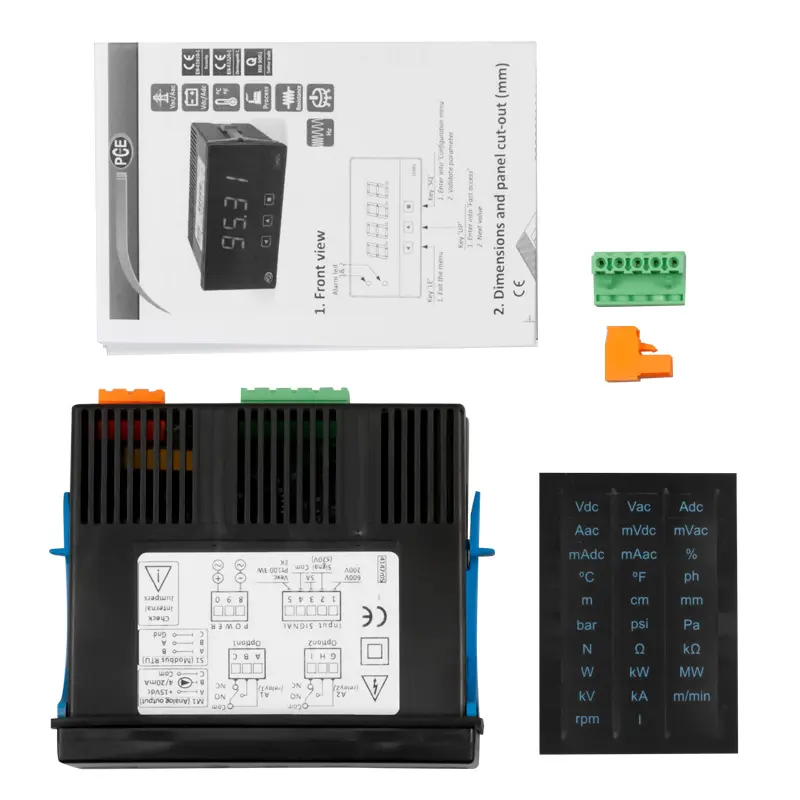

1 x wbudowany wyświetlacz PCE-VMS 100

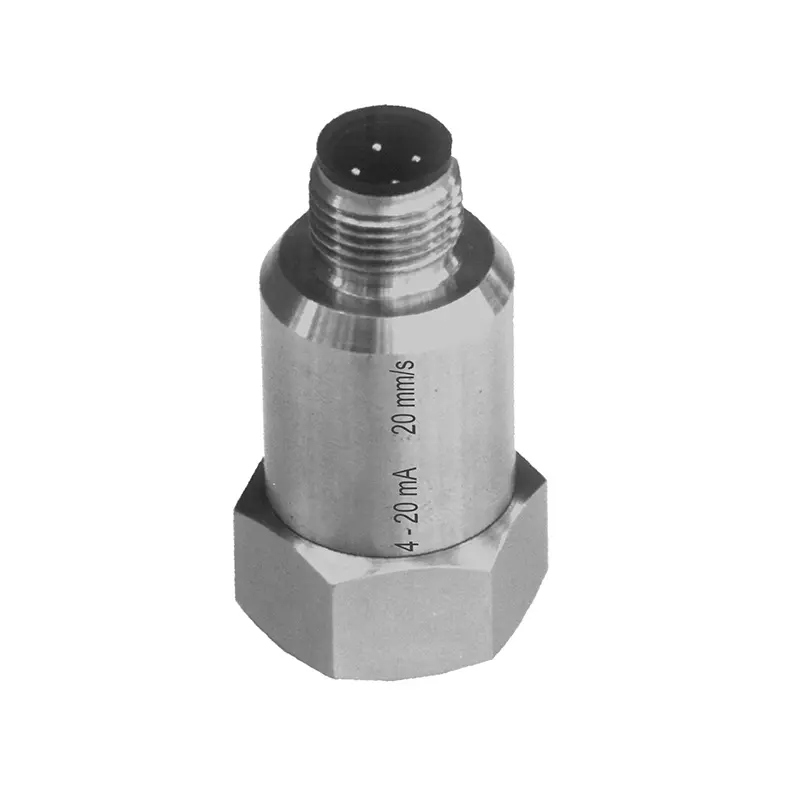

1 x czujnik przyspieszenia PCE-AC420-210

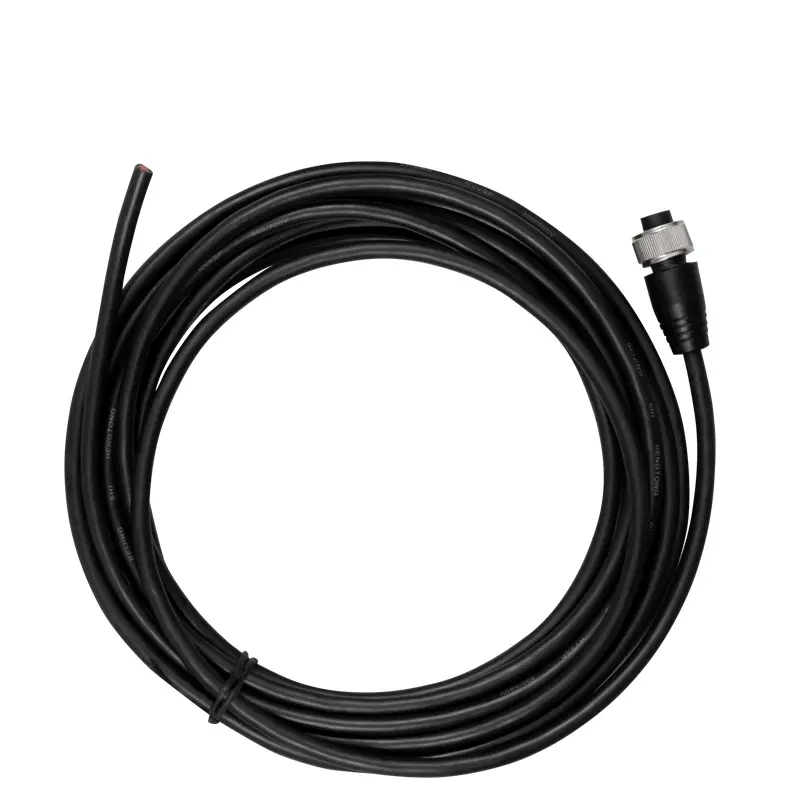

1 x PCE-AC420|M12-PIG5 5-metrowy kabel 4-żyłowy
2 x zaciski do wyświetlacza
1 x PCE-AC420|ADH_PAD podkładka samoprzylepna ze stali nierdzewnej
1 x PCE-AC420|uchwyt magnetyczny MAG_PAD
1 x PCE-AC420|wtyczka M12 z zaciskami śrubowymi M12 dla kabla Ř 4 .. 6 mm
1x instrukcja obsługi
