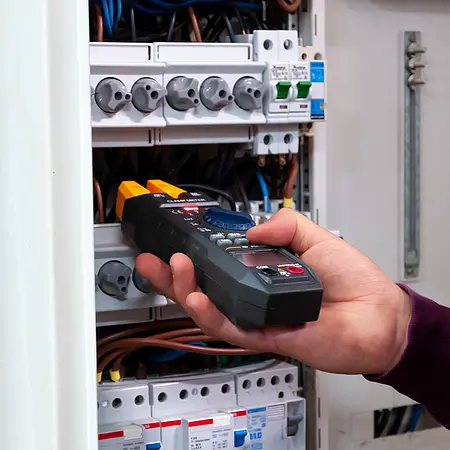

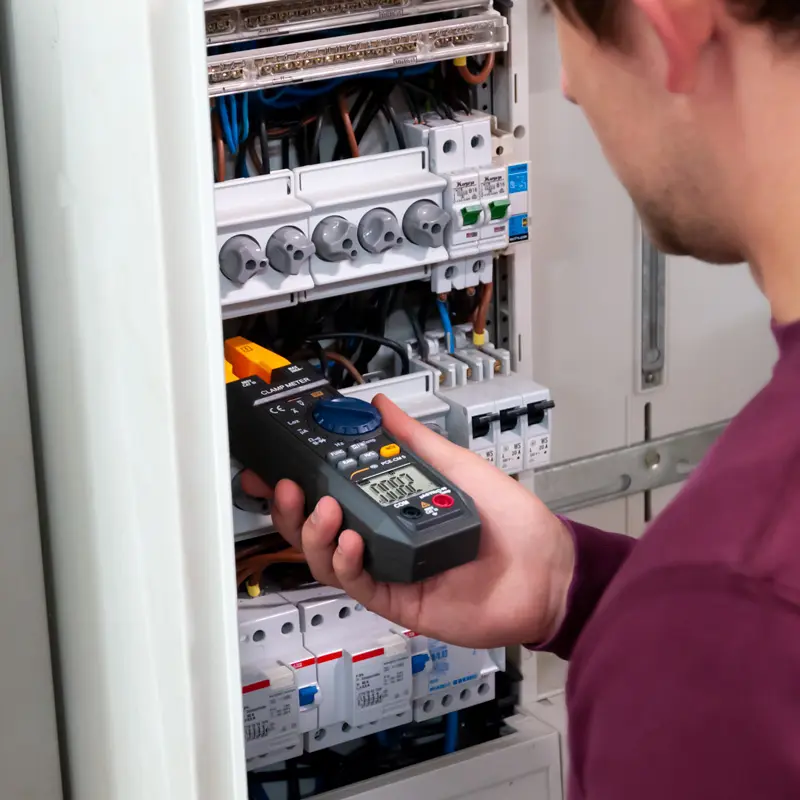

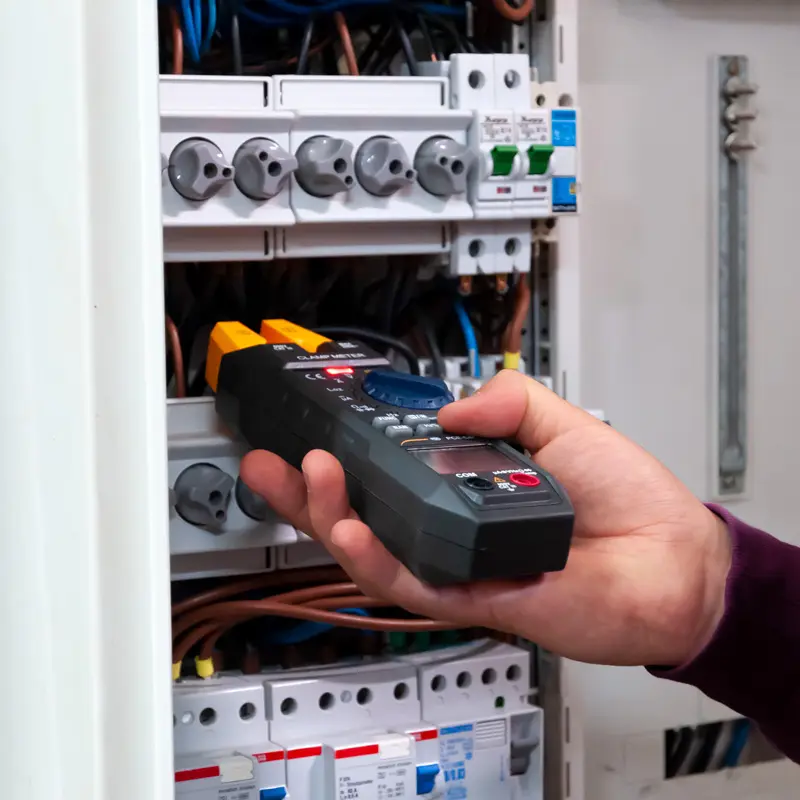

Multimetr cyfrowy to multimetr o wielu różnych funkcjach. Pomiary prądu do 200 A AC można wykonywać bezkontaktowo za pomocą multimetru. Ten aktualny zakres multimetru obejmuje już duży zakres pomiarów prądu. Dzięki bezkontaktowym pomiarom prądu multimetru pomiary mogą być wykonywane podczas pracy. Oznacza to, że multimetr nie wymaga żadnych przygotowań do pomiaru, ponieważ pomiary można wykonywać bezpośrednio na mierzonej linii.
| funkcja pomiaru | |||
| AC | |||
| Zakres pomiarowy | Rozdzielczość | Precyzja | |
| 200 A | 0,1 A | ±(3,0 % + 3 cyfry) | |
| Zakres częstotliwości: 40 ... 400 Hz | |||
| maksymalny prąd wejściowy: 200 A AC | |||
| DC | |||
| Zakres pomiarowy | Rozdzielczość | Dokładność | |
| 600 µA | 0,1 µA | ±(1,0 % + 4 cyfry) | |
| 1000 µA | 1 µA | ±(1,0% + 4 cyfry) | |
| maksymalny prąd wejściowy : 1000 µA | |||
| Funkcja pomiarowa | |||
| Zakres pomiarowy | Rozdzielczość | Dokładność | |
| 600 mV | 0,1 mV | ±(0,7 % + 3 cyfry) | |
| 6 V | 0,001 V | ±(0,7% + 3 cyfry) | |
| 60 V | 0,01 V | ±(0,7% + 3 cyfry) | |
| 600 V | 0,1 V | ±(0,7% + 3 cyfry) | |
| Impedancja wejściowa: 10 MΩ | |||
| Maksymalne napięcie wejściowe: 600 V DC AC rms | |||
| Funkcja pomiarowa | |||
| Napięcie AC | |||
| Zakres pomiarowy | Rozdzielczość | Dokładność | |
| 6 V | 0,001 V | ±(0,8% + 3 cyfry) | |
| 60V | 0.01V | ±(0,8% + 3 cyfry) | |
| 600 V | 0,1 V | ±(0,8% + 3 cyfry) | |
| Impedancja wejściowa: 10 MΩ | |||
| maksimum w napięcie wejściowe: 600 V DC AC rms | |||
| Zakres częstotliwości: 40 ... 400 Hz | |||
| Pomiar funkcja | |||
| LowZ AC/DC | |||
| Zakres pomiarowy | Rozdzielczość | Dokładność | |
| 600 V | 0,1 V | ±(2,0 % + 3 cyfry) | |
| Impedancja wejściowa: 10 MΩ | |||
| maksymalne napięcie wejściowe: 600 V DC AC rmsS | |||
| zakres częstotliwości: 40 ... 400 Hz | |||
| funkcja pomiaru | |||
| Odporność | |||
| Zakres pomiarowy | Rozdzielczość | Dokładność | |
| 600 Ω | 0,1 Ω | ±(0,8% + 3 cyfry) | |
| 6 kΩ | 0,001 kΩ | ±(0,8 % + 3 cyfry) | |
| 60 kΩ | 0,01 kΩ | ±(0,8% + 3 cyfr) | |
| 600 kΩ | 0 0,1 kΩ | ±(0,8 % + 3 cyfry) | |
| 6 MΩ | 0,001 MΩ | ±(1,2% + 3 cyfry) | |
| 60 MΩ | 0,1 MΩ | ±(1, 2% + 3 cyfry) | |
| Napięcie testowe (obwód otwarty): 0,4 V | |||
| Ochrona przeciwprzepięciowa: 250 V AC/DC rms | |||
| funkcja pomiarowa | |||
| Ciągłość | |||
| Zakres pomiarowy | Rozdzielczość | Dokładność | |
| - | 0,1Ω | - | |
| Ochrona przeciwprzepięciowa: 250 V AC/DC rms | |||
| Sygnał przy <50 Ω | |||
| Funkcja pomiarowa | |||
| Kontrola diody | |||
| Zakres pomiarowy | rozdzielczość | Dokładność | |
| - | 0,001 V | - | |
| Ochrona przeciwprzepięciowa: 250 V AC/DC rms | |||
| Prąd przewodzenia: 1 mA DC | |||
| Napięcie przewodzenia: 3,3 V DC | |||
| funkcja pomiarowa | |||
| Pojemności | |||
| Zakres pomiarowy | Rozdzielczość | Dokładność | |
| 99,99 nF | 0,01 nF | ±(4,0% + 5 cyfr) | |
| 999,9 nF | 0,1 nF | ±(4,0 % + 5 cyfr) | |
| 9,999 µF | 0,001 µF | ±(4,0% + 5 cyfr) | |
| 99,99 µF | 0,01 µF | ±(4,0 % + 5 cyfr) | |
| 999,9 µF | 0,1 µF | ±(4,0 % + 5 cyfr) | |
| 9,999 mF | 1 µF | ±(4,0% + 5 cyfr) | |
| 99,99 mF | 0,01 mF | ±(4,0 % + 5 cyfr) | |
| Ochrona przeciwprzepięciowa: 250 V AC/DC rms | |||
| Funkcja pomiarowa | |||
| Temperatura (termopara typu K) | |||
| Zakres pomiarowy | Rozdzielczość | Precyzja | |
| -20 ... 0 °C | 1 °C | ±(3,0 % + 2 cyfry ) | |
| 1 ... 400 °C | 1 °C | ±(2,0 % + 2 cyfry) | |
| -4 ... 32 °F | 1 °F | ±(3,0 % + 4 cyfry) | |
| 33 ... 752 °F | 1 °F | ±(2,0 % + 4 cyfry) | |
| Ochrona przeciwprzepięciowa: 250 V AC/DC rms | |||
| funkcja pomiarowa | |||
| Częstotliwość (z cęgami prądu) | |||
| Zakres pomiarowy | Rozdzielczość | Dokładność | |
| 99,99 Hz | 0,01 Hz | ±(1,5% + 5 cyfr) | |
| 999,9 Hz | 0,1 Hz | ±(1,5 % + 5 cyfr) | |
| >1 kHz | 0,001 kHz | tylko w celach informacyjnych | |
| Zakres częstotliwości: 10 Hz ... 1 kHz | |||
| maksymalny prąd wejściowy: 200 A AC rms | |||
| Zakres wejściowy : > 60 A AC rms (jeśli prąd wejściowy wzrasta, częstotliwość również rośnie) | |||
| Funkcja pomiarowa | |||
| Częstotliwość (podczas pomiaru napięcia) | |||
| Zakres pomiarowy | Rozdzielczość | Dokładność | |
| 99,99 Hz | 0,01 Hz | ±(1,5 % + 5 cyfr ) | |
| 999,9 Hz | 0,1 Hz | ±(1,5% + 5 cyfr) | |
| 9,999 Hz | 0,001 kHz | ±(1,5% + 5 cyfr) | |
| >10 kHz | 0,01 kHz | tylko w celach informacyjnych | |
| Zakres częstotliwości: 10 Hz ... 10 kHz | |||
| funkcja pomiaru | |||
| Częstotliwość (pomiar bezpośredni) | |||
| Zakres pomiaru | Rozdzielczość | Precyzja | |
| 99,99 Hz | 0,01 Hz | ±(0,3 % + 5 cyfr) | |
| 999,9 Hz | 0,1 Hz | ±(0,3% + 5 cyfr) | |
| 9,999 Hz | 1 Hz | ±(0,3% + 5 cyfr) | |
| 99,99kHz | 0,01kHz | ±(0,3% + 5 cyfr) | |
| 999,9 kHz | 0,1 kHz | ±(0,3% + 5 cyfr) | |
| 9,999 kHz | 1 kHz | ±(0,3 % + 5 cyfr) | |
| 99,99 MHz | 0,01MHz | ± (0,3% + 5 cyfr) | |
| Zakres pomiarowy: 10 Hz ... 60 MHz | |||
| Impedancja wejściowa: 10 MΩ | |||
| Zakres wejściowy: >0,2 V AC rms (patrz jeśli napięcie wejściowe wzrasta, częstotliwość również rośnie) | |||
| maksymalne napięcie wejściowe: 250 V AC rms | |||
| funkcja pomiarowa | |||
| Cykl pracy | |||
| Zakres pomiarowy | Rozdzielczość | Precyzja | |
| 5 ... 95% | 0,1% | ±0,3% | |
| Inne specyfikacje | |||
| Wybór zakresu pomiarowego | automatyczny i ręczny | ||
| Maksymalna wysokość robocza | 2000 m | ||

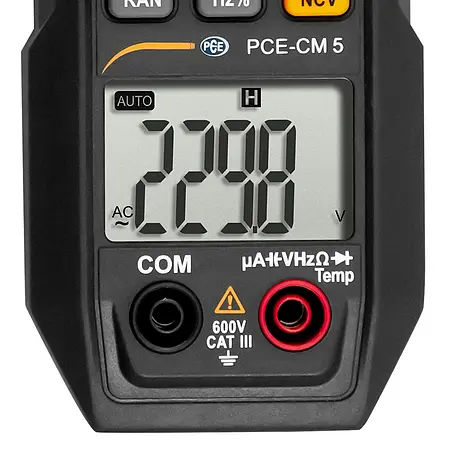

| Wyświetlacz | Wyświetlacz LCD | ||
| Największa wyświetlana wartość | 5999 | ||
| Przekroczono zakres pomiarowy | "OL" Wyświetlacz | ||
| Poniżej zakresu pomiarowego | "-OL" Wyświetlacz | ||
| Częstotliwość pomiaru | 3 pomiary na sekundę | ||
| Automatyczne wyłączanie | po 15 minutach bezczynności | ||
| Zasilanie | 1 bateria blokowa 9 V | ||
| Obsługa warunki | 0 ... 40 °C | ||
| Warunki przechowywania | -10 ...50 °C | ||
| Wymiary | 201 x 65 x 43 mm | ||
| Waga | ok. 265 g (z baterią) | ||
