Multimetr cyfrowy PCE-ODM 10

Numer zamówienia: PCE-ODM 10

Pytanie/zwrotne oddzwanianie

Czas dostawy: 1-2 dni

Multimetr cyfrowy PCE-ODM 10

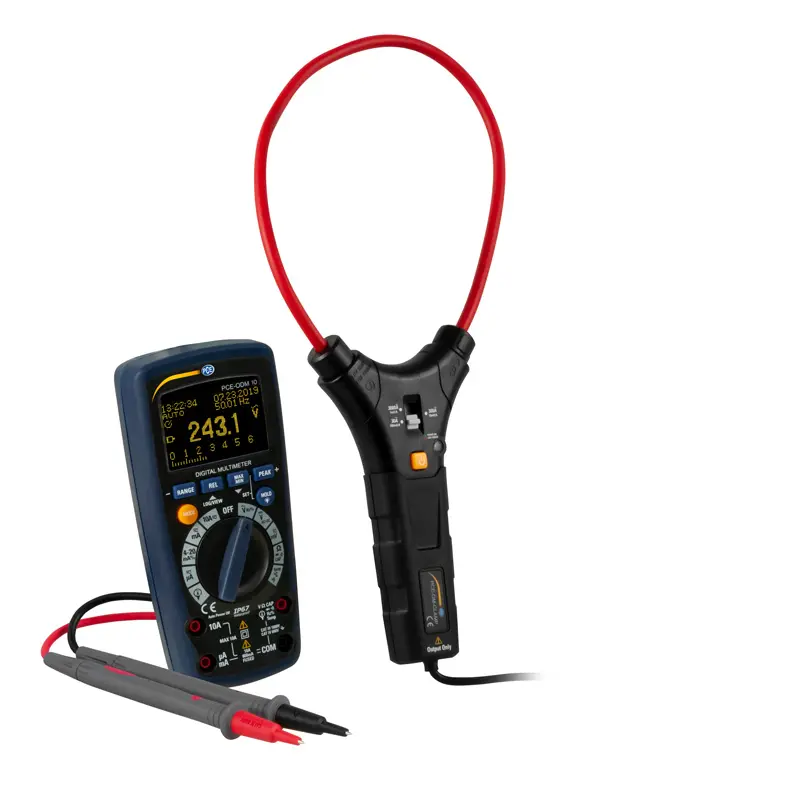

Multimetr z wyświetlaczem OLED / Pomiar do 1000 V AC/DC / z cewką Rogowskiego do 3000 A /

MIN, MAX, względne i szczytowe pomiar wartości / Multimetr IP 67

Ten multimetr cyfrowy ma automatyczny i ręczny zakres oraz podwójny wyświetlacz OLED wyświetlacz. Zmierzone wartości wyświetlane są na wyświetlaczu numerycznym OLED do 6000 cyfr oraz na wykresie słupkowym. Zmierzone wartości można łatwo odczytać, a zmiany szybko wyświetlić. Multimetr cyfrowy posiada pełne zabezpieczenie wejść i odpowiada klasie ochrony CATIII 1000V.

Prosty i bezpośredni wybór podstawowych funkcji za pomocą przycisków i autom. Wybór zakresu dla funkcji pomiaru DCV, ACV, DCA, ACA, Ohm, diody, ciągłości, pojemności, częstotliwości i temperatury. Multimetr cyfrowy mierzy napięcia do 1000 V AC/DC. Prąd można mierzyć bezpośrednio do 10 A AC/DC oraz przez cewkę Rogowskiego do 3000 A AC. Obudowa multimetru cyfrowego ma stopień ochrony IP67 i dlatego doskonale nadaje się do codziennego użytku przemysłowego.

- Wyświetlacz OLED

- Wartość minimalna i maksymalna, Poziom szczytowy

- funkcja hold

- pomiar wartości względnej

- test diody

- tester ciągłości obwodu

- zawiera pętlę prądową

- automatyczny wybór zakresu

- automatyczne wyłączanie

- zawiera cewkę Rogowskiego na 3000 A AC

Funkcja pomiarowa
Napięcie prądu stałego	Zakres pomiarowy	Rozdzielczość	Dokładność
	60 mV	0,01 mV	±(0,5% w.m. + 5 cyfr)
	600 mV	0, 1 mV	±(0,5% w.m. + 5 cyfr)
	6 V	0,001 V	±(0,5% w.m. + 5 Dgt)
	60V	0,01V	±(0,5% mierz. + 5 cyfr)
	600 V	0,1 V	±(0,8% w.m. + 5 cyfr)
	1000 V	1 V	±(0,8% w.m. + 5 cyfr)

Napięcie AC	Zakres pomiarowy	Rozdzielczość	Dokładność
(TRMS)	60 mV	0,01 mV	@50 ... 60 Hz:
	600 mV	0,1 mV	±(1 % w.m. + 5 cyfr)
	6 V	0,001V
	60 V	0,01 V	@ 61 Hz ... 1 KHz:
	600 V	0,1V	±(3% wartości średniej + 5 cyfr)
	1000V	1 V

AC+DC TRMS	Zakres pomiarowy	Rozdzielczość	Dokładność
Napięcie	6 V	0,001 V	@50Hz ... 1 KHz:
	60 V	0,01 V	±(3 % mierz. + 40 cyfr)
	600 V	0,1 V
	1000V	1V

Prąd DC	Zakres pomiarowy	Rozdzielczość	Dokładność
	600 µA	0,1 µA	±(1% wartości średniej + 5 cyfr)
	6000 µA	1 µA	±(1% mierz. + 5 cyfr)
	60 mA	0,01 mA	±(1% podatku VAT + 5 cyfr)
	600 mA	0,1 mA	±(1% w.m. + 8 cyfr)
	6 A	0,001 A	±(1,5% mv + 8 cyfr)
	10 A	0,01 A	±(1,5% w. + 8 Dgt)

Prąd AC	Zakres pomiarowy	Rozdzielczość	Dokładność
(TRMS)	600 µA	0,1 µA	±(1,2% w.m. + 5 D gt)
	6000 µA	1 µA	±(1,2% mierz.wart. + 5 cyfr)
	60 mA	0,01 mA	±(1,2% w.m. + 5 cyfr)
	600 mA	0,1 mA	±(1,2% w.m. + 5 cyfr)
	6 A	0,001 A	±(1,5% w.m. + 8 cyfr)
	10 A	0,01 A	±(1,5% v.Mw. + 8 Dgt)
4 ... 20 mA %	-25 ... 125%	0,01%	± 50 cyfr

AC	Zakres pomiarowy	Rozdzielczość	Dokładność
przez cewkę Rogowskiego	30 A	0,01 A	±(1,2% vMw + 10 Dgt)
	300A	0,1A
	3000 A	10 A
	;
Rezystancja	Zakres pomiarowy	Rozdzielczość	Dokładność
	600 Ω	0,1 Ω	±(1,2% vMw + 10 Dgt)
	6 kΩ	0,001 kΩ	±(1,2% w.m. + 5 cyfr)
	60 kΩ	0,01 kΩ	±(1,2% vMw + 5 Dgt)
	600 kΩ	0,1 Ω	±(1,2% vMw + 5 Dgt)
	6 MΩ	0,001 MΩ	± (1,2% vMw + 5 cyfr)
	60 MΩ	0,01 MΩ	±(2,5% vMw + 10 cyfr)

Częstotliwość	Zakres pomiarowy	Rozdzielczość	Dokładność
	40 Hz ... 100 kHz	0,01 Hz ... 0,001 kHz	± 0,5% mw.

Cykl pracy	Zakres pomiarowy	Rozdzielczość	Dokładność
	20 ... 80%	0,1%	±( 1,2% wartości średniej + 2 cyfry)

Pojemność	Zakres pomiarowy	Rozdzielczość	Dokładność
	999,9 nF	0,1 nF	±(1,2% mv + 8 cyfr)
	9,999 nF	0,001 µF	±(1,5% Mw. + 8 Dgt)
	999.9 nF	0,1 µF	±(1,5% w.m. + 8 cyfr)
	99,99 nF	0,01 mF	±(2,5% w.m. + 20 cyfr)

Temperatura z	Zakres pomiarowy	Rozdzielczość	Dokładność
Termopara typu K	-40 ... 600 °C	0,1 °C	±(1,5% mierz. + 3 °C)
	600 ... 1000 °C	1 °C	±(1,5% mierz.wart. + 3 °C)

Ogólne specyfikacje
Izolacja		Podwójna izolacja klasy 2
obudowa		obudowa z tworzywa sztucznego IP67
Test diody		Prąd testowy 1,5 mA
		3 V DC napięcie obwodu otwartego
Test ciągłości		Dźwięk alarmu, gdy rezystancja <50 Ω
Wyświetlacz		6000-cyfrowy OLED
Częstotliwość odświeżania wyświetlacza		3 Hz
Automatyczne wyłączenie		Po 30 minutach
Impedancja wejściowa		30 MΩ AC/DC V
Odpowiedź AC		TRMS
Przepustowość AC		50 ... 1000 Hz
Zasilacz		Multimetr cyfrowy: 9 Bateria blokowa V
		cewka Rogowskiego: 2 x bateria 1,5 V AAA
bezpieczniki		800 mA / 1000 V szybki (6,3 x 32 mm)
		10A / 1000V szybkie uderzenie (10 x 38mm)
Warunki pracy		0 ... 40 °C / < 70% wilgotności względnej
Warunki przechowywania		-10 ...60 °C / < 80% wilgotności względnej
Wysokość robocza		<2000 m n.p.m.
Wymiary		170 x 79 x 50 mm
Waga		342 g
Bezpieczeństwo		UL61010-1 v3
		CAT IV 600 V
		CAT III 1000V
Stopień zabrudzenia		2

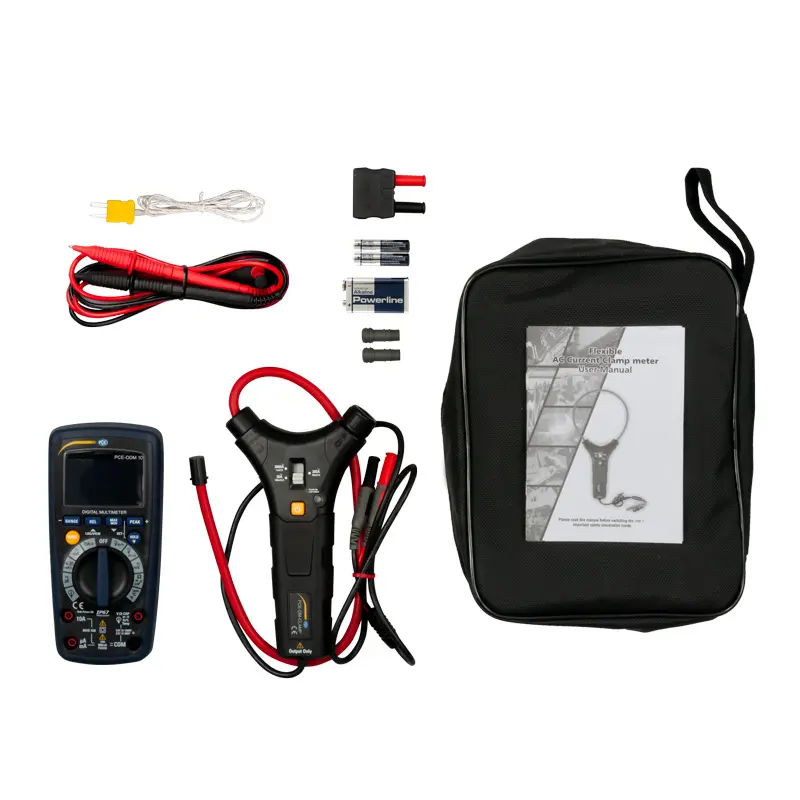

1 x multimetr cyfrowy PCE-ODM 10

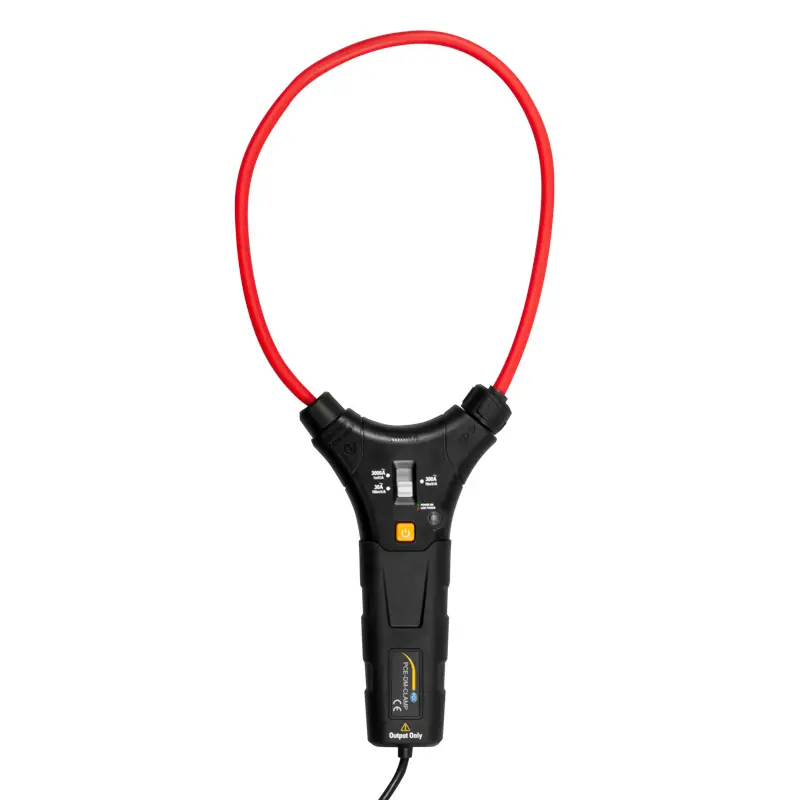

1 x cewka Rogowskiego PCE-DM-CLAMP

1 x zestaw przewodów pomiarowych,

1 x termopara typu K

1 x adapter termopary

1 x futerał

1 x baterie blokowe 9 V

2 x 1,5 Baterie V AAA

1 x instrukcja obsługi

datenblatt-pce-odm-10-pce-instruments.pdf

Digitalmultimeter PCE-ODM 10

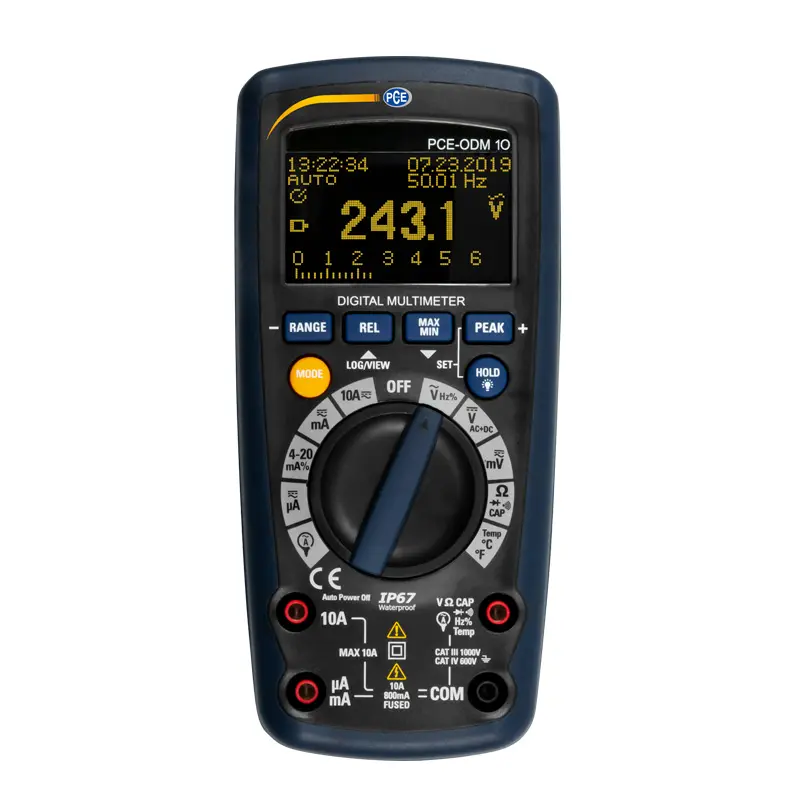

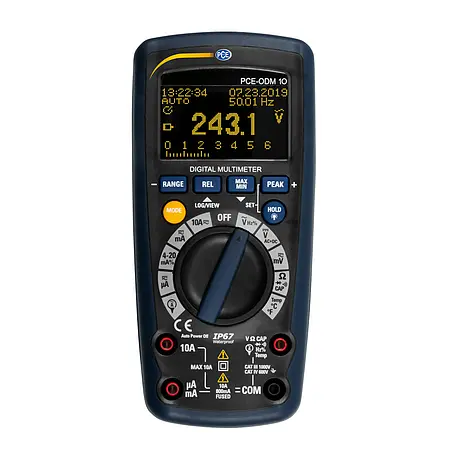

Digitalmultimeter PCE-ODM 10 Display

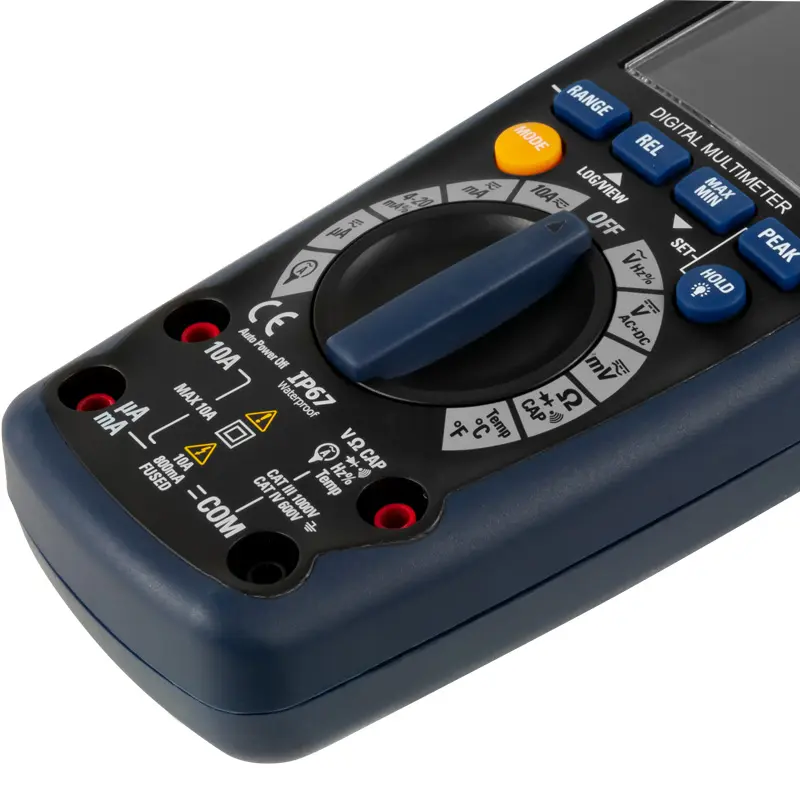

Digitalmultimeter PCE-ODM 10 Anschlüsse

Digitalmultimeter PCE-ODM 10 Klemme

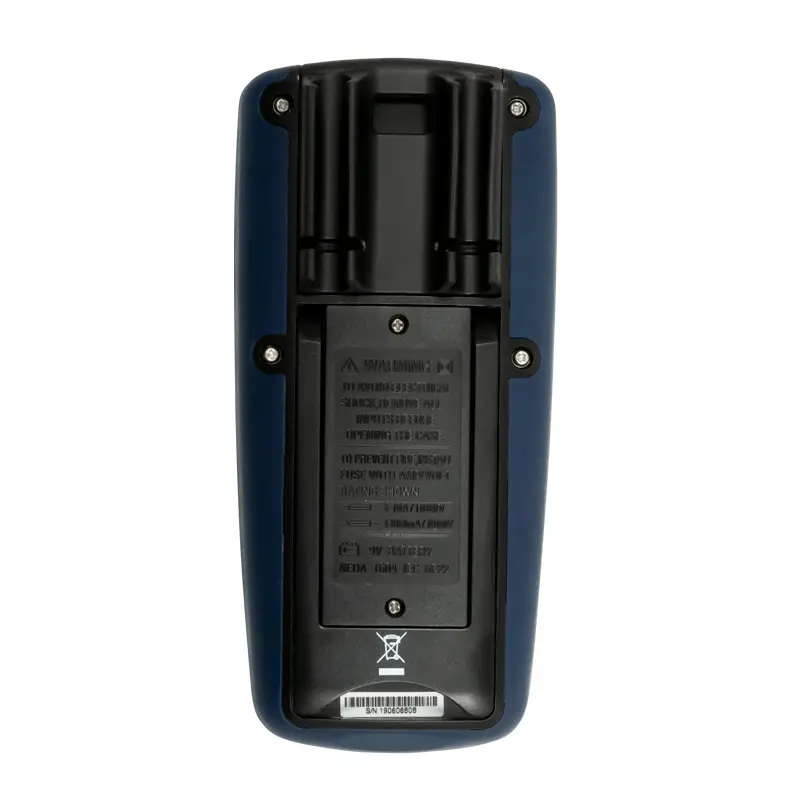

Digitalmultimeter PCE-ODM 10 Rückseite
