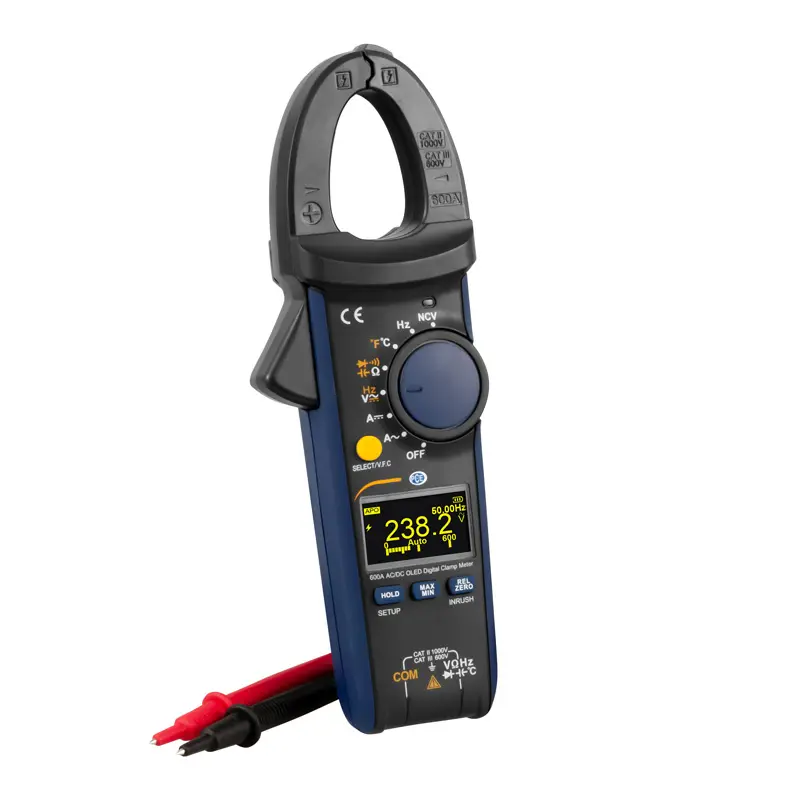

Miernik cęgowy PCE-OCM 10
Numer zamówienia: PCE-OCM 10
Czas dostawy: 1-2 dni
Miernik cęgowy PCE-OCM 10
Cęgi prądu do 600 A / pomiar TRMS / pamięć MAX MIN / wyświetlacz OLED /
Pomiar rozruchu / wyświetlacz 6000 cyfr / oświetlenie punktu pomiarowego

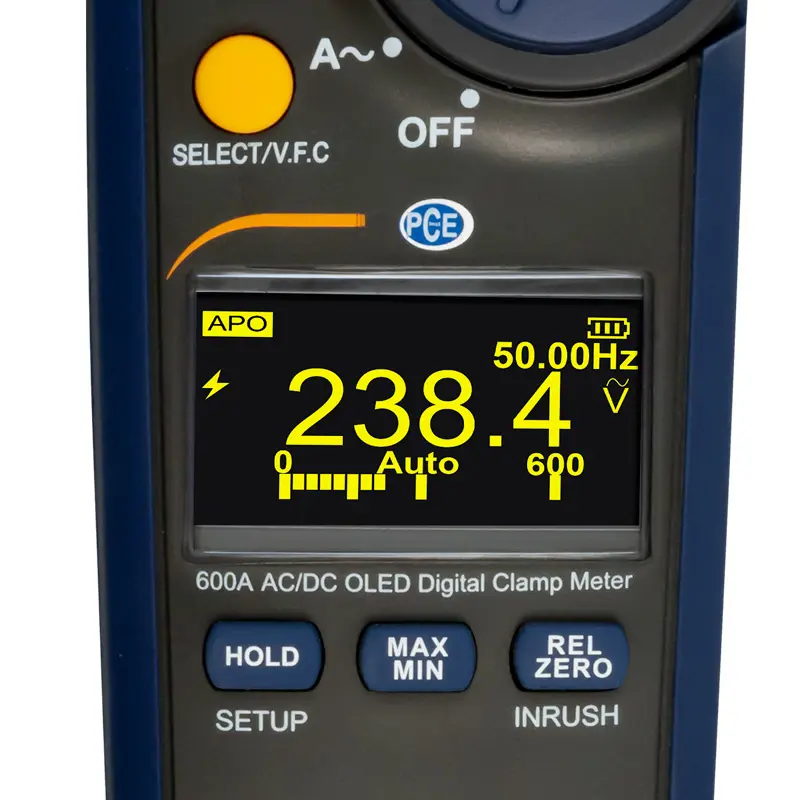

Cęgi prądowe PCE-OCM 10 charakteryzują się wyświetlaczem OLED. Wyświetlacz OLED na tym mierniku cęgowym umożliwia odczyt wskazań nawet w ciemności, ponieważ sam się podświetla. Cęgi prądowe mierzą prąd stały i przemienny do 600 A. Oprócz zwykłego pomiaru prądu, cęgi prądowe PCE-OCM 10 mogą służyć do pomiaru prądów rozruchowych. Można mierzyć napięcie przemienne do 750 V AC, a stałe nawet do 1000 V. Ponadto cęgi prądowe posiadają standardowe funkcje multimetru, takie jak pomiar rezystancji, test diod, pomiar pojemności, test ciągłości itp. Cęgi prądowe mogą również być używany do pomiaru temperatury za pomocą zewnętrznej termopary.

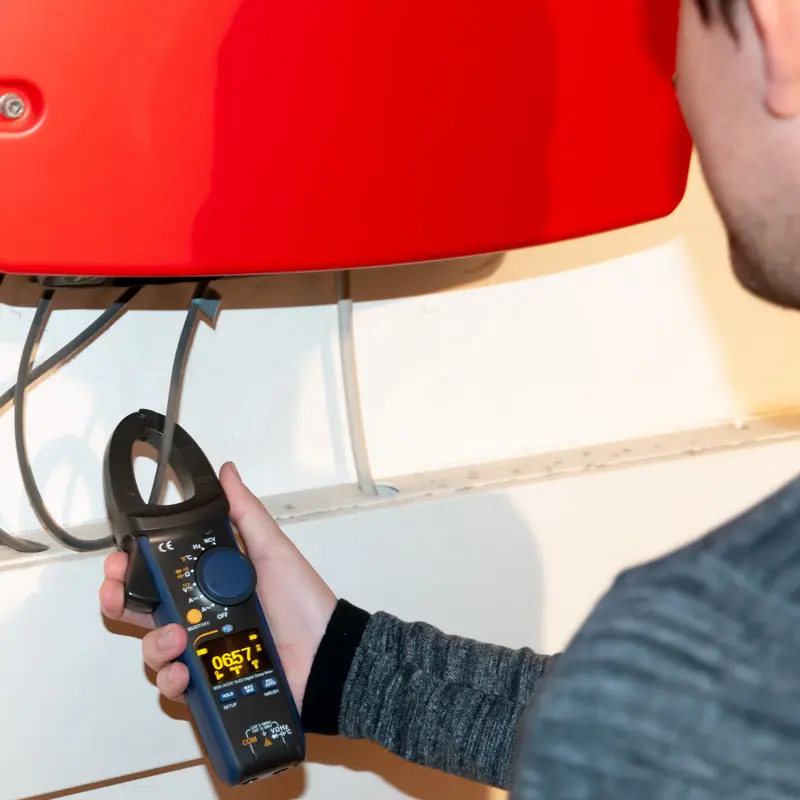

Cęgi prądowe nadają się szczególnie do zastosowań przemysłowych, na przykład do codziennej pracy elektryka przemysłowego. Szeroki zakres pomiarowy i różnorodne funkcje pomiarowe cęgów prądowych pokrywają dużą część zadań pomiarowych. Przednia dioda LED na cęgach prądowych uzupełnia to urządzenie pomiarowe.
- Pomiar rozruchu
- Pamięć wartości mierzonych MAX-MIN
- Wyświetlacz OLED
- Funkcja NCV
- TRMS AC A
- Cęgi prądowe z funkcjami multimetru
- Pomiar do 600 A
- Wyświetlacz 6000 cyfr
Dokładność
| Funkcja pomiarowa | Zakres pomiarowy | Rozdzielczość | |
| AC (maks. 600 A AC RMS / @50 / 60 Hz ) | 60 A 600 A | 0,01 A 0,1 A | ±(2,5 % odczytu + 5 cyfr) |
| Prąd AC / rozruch (prąd rozruchowy) | 600 A | 0,1 A | ±(7,5 % mierz. + 5 cyfr) |
| Prąd stały (maks. 600 A DC) | 60 A 600 A | 0,01 A 0,1 A | ±(2,5 % odczytu + 5 cyfr) |
| Napięcie AC (@45 ... 400 Hz) | 6 V 60 V 600 V 750 V | 0,001 V 0,01 V 0,1 V 1 V | ±(1,2% w.m. + 5 cyfr) ±(1,2% w.m. + 3 cyfry) ±(1,2% w.m. + 3 cyfry) ±(1,5% w.m. + 5 cyfr) |
| Napięcie AC (VFC) | 600V | 0,1 V | ±(6,5% mierz. + 5 cyfr) |
| Napięcie DC (maks. 1000 V DC ) | 600 mV 6 mV 60 mV 600 V 1000 V | 0,1 mV 0,001 V 0, 01 V 0,1 V 1 V | ±(1% w.m. + 5 cyfr) ±(0,8% w.m. + 3 cyfry) ±(0,8% w.m. + 3 cyfry) ±(0,8% w.m. + 3 cyfry) ±(1% w.m. + 5 cyfr) |
| Rezystancja | 600 Ω 6kΩ 60kΩ 600kΩ 6MΩ 60MΩ | 0,1Ω 0,001kΩ 0,01kΩ 0,1kΩ 0,001MΩ 0,01MΩ | ±(1,2% w.m. + 2 cyfry ) ±(1% w.m. + 2. cyfry) ±(1% w.m. + 2 cyfry) ±(1% w.m. + 2 cyfry) ±(1,2% w.m. + 2 cyfry) ±(1,5% mierz. + 5 cyfr) |
| Test ciągłości | 600 Ω | 0,1 Ω | Sygnał dźwiękowy: <30Ω |
| Brak sygnału dźwiękowego: >100 Ω | |||
| Test diody | 6 V | 0,001 V | 0,5 .. 0,8 V |
| pojemność | 60 nF 600 nF 6 µF 60 µF 600 µF 6 mF 60 mF | 0,01 nF 0,1 nF 0,001 µF 0,01 µF 0,1 µF 0,001 mF 0,01 mF | ±(4% mierz.wart. + 20 cyfr) ±(4% w.m. + 20 cyfr) ±(4% w.m. + 20 cyfr) ±(4% w.m. + 20 cyfr) ± (4% w.m. + 20 cyfr) ±(10% w.m.) Tylko dla pomiarów referencyjnych. |
| Temperatura | -40 ... +40 C 40 ... 400 C 400 ... 1000 C | 1 C 1 C 1 C | ±(3% odczytu + 5 cyfr) ±(2,5% mierz.wart. + 3 cyfr) ±(3 % w.m. + 5 cyfr) |
| Wyświetlacz | 6000-cyfrowy OLED | ||
| Częstotliwość próbkowania | 3 Hz | ||

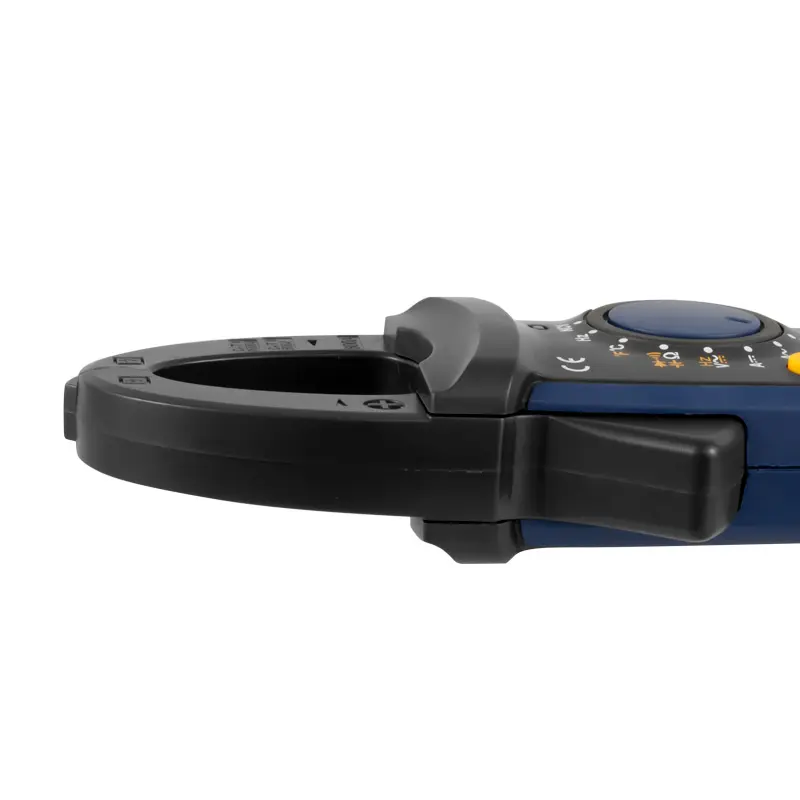

| średnica otwarcia szczypiec | 30 mm | ||
| Zasilacz | 3 baterie AAA 1,5 V | ||
| Automatyczne wyłączenie | 1 ... 30 minut (regulowane) | ||
| Warunki pracy | 0 ... 30 C / maks. 80% wilgotności względnej | ||
| 30 ... 40 C / maks. 75 % RH | |||
| 40 ... 50 C / maks. .45 rF | |||
| Warunki przechowywania | -20 ... 60 C / max 80 % RH | ||
| Wymiary | 228 x 72 x 29 mm | ||
| Waga | około . 260g | ||

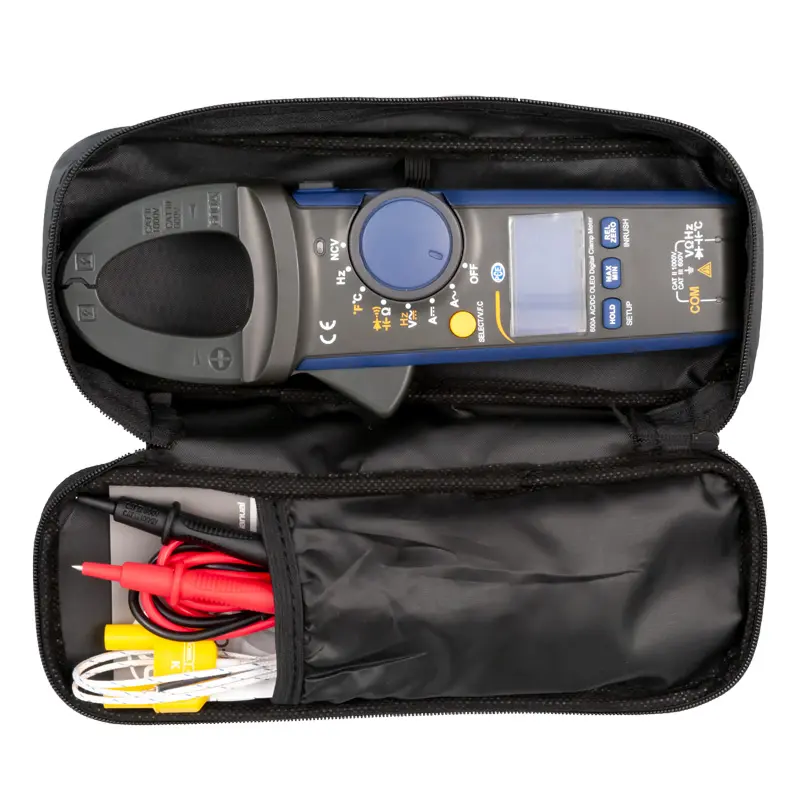

1 x miernik cęgowy PCE-OCM 10
1 x przewody pomiarowe (czerwony i czarny)
1 x termopara typu K
3 x 1 bateria 5 V AAA
1 x instrukcja obsługi
