Numer zamówienia: PCE-CM 3

Cęgi prądowe / widełkowe cęgi prądowe PCE-CM 3

380,00 zł
467,40 zł
:
4250348718259
PCE-CM 3
Cena netto (nie zawiera kosztów dostawy)
Nein
AC / DC
CAT II 1000 V
–
500 µA - 1000 A
Czas dostawy: 1-2 dni

Opis

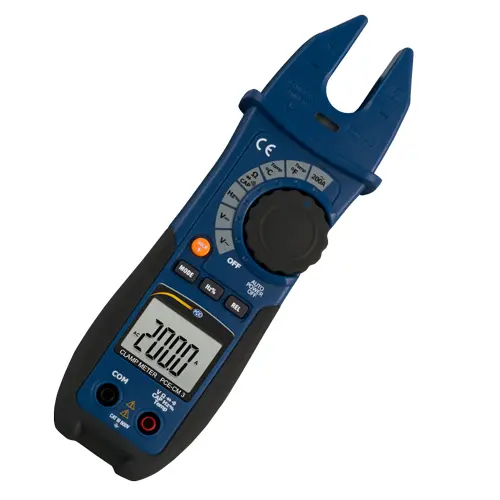

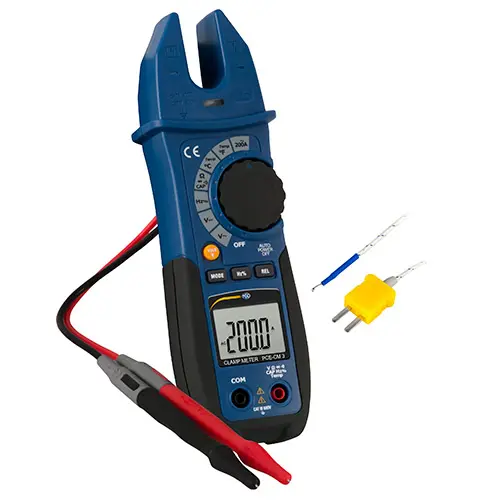

Cęgi widełkowe PCE-CM 3
Prąd widełkowy cęgi do 200 A AC / pomiar napięcia AC/DC / prosty pomiar prądu /
Wyświetlacz LCD / test ciągłości / termometr

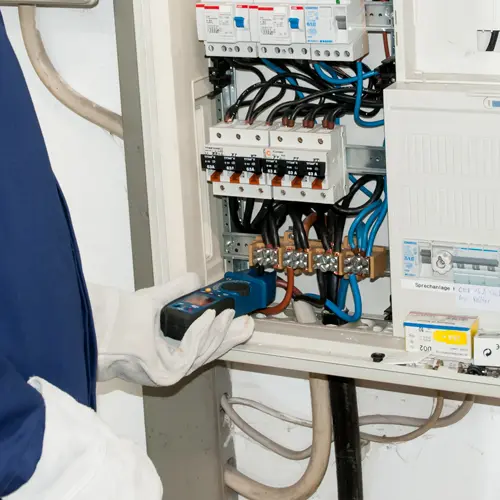

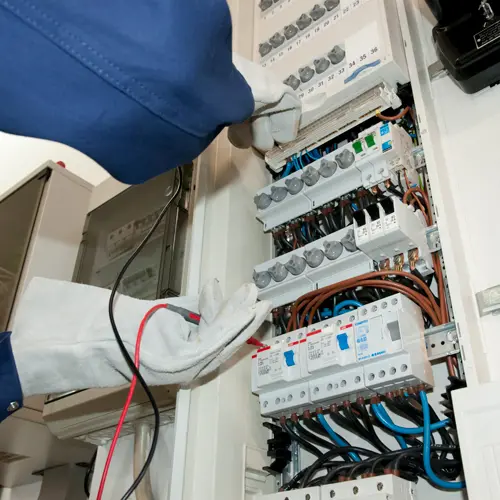

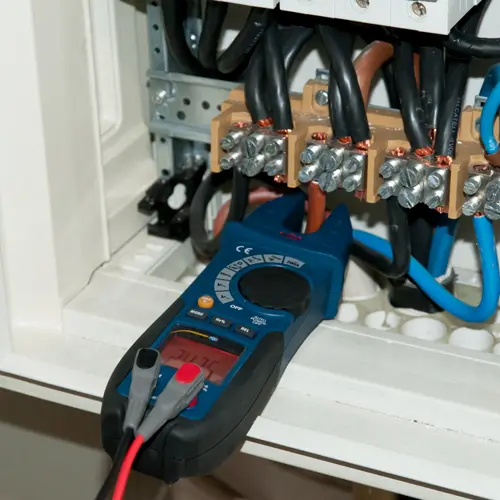

Widełkowy cęg prądowy PCE-CM 3 służy do szybkiego i łatwego pomiaru prądu przemiennego. Aby zmierzyć prąd, widełkowe cęgi prądowe umieszcza się nad przewodem przewodzącym prąd. Widełkowe cęgi prądowe PCE-CM 3 nadają się szczególnie do pomiaru prądu przemiennego w instalacjach rozdzielczych i wszędzie tam, gdzie obwody  nie wolno przerywać. Zakres pomiaru prądu rozciąga się od 0...200 A. Oprócz pomiaru prądu, cęgi prądowe mogą służyć do pomiaru napięć stałych i przemiennych do 600 V, rezystancji, pojemności i temperatur. Odczyty są wyświetlane na podświetlanym wyświetlaczu cęgów widełkowych.

Kompaktowe wymiary i niewielka waga charakteryzują ten miernik cęgowy, a także solidną obudowę. To sprawia, że widełkowe cęgi prądowe PCE-CM 3 są idealnym towarzyszem dla instalatorów i techników serwisowych.

Najważniejsze cechy

- widełkowe cęgi prądowe do 200 A
- kompaktowe wymiary
- solidna plastikowa obudowa
- funkcje multimetru
- zasilanie bateryjne

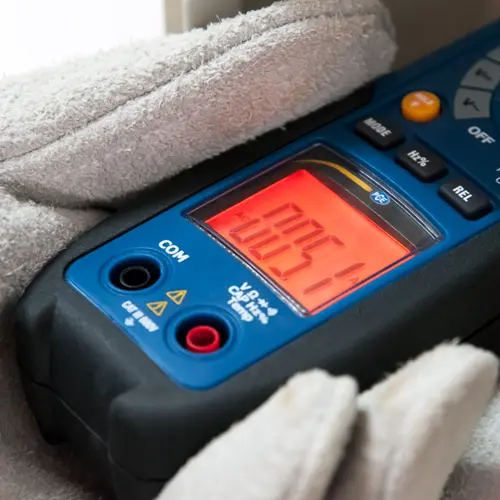

- podświetlany wyświetlacz LCD

Specyfikacja

n n n n n n n n n n n n n n n n n n n n n n n
Napięcie DC
Zakres pomiarowy Rozdzielczość Dokładność
4 V DC 1 mV ±(1,2% w.m. + 2 cyfry)
40 V DC 10 mV ± (1,5% odczytu + 2 cyfry)
400 V DC 100 mV ±(1,5 % odczytu + 2 cyfry)
600 V DC 1 V ±(2% w.m. + 2 cyfry)
      ;
Impedancja wejściowa 10 MΩ
Ochrona przeciwprzepięciowa 600 V DC
 600VAC RMS

Napięcie AC
Zakres pomiarowy Rozdzielczość Dokładność
4 V AC 1 mV ±(1,5 % Mw + 5 cyfr)
40 V AC 10 mV ±(1,5% odczytu + 2 cyfry)
400 V AC 100 mV ±(1,5% odczytu + 2 cyfry)
600VAC 1V ±(2% odczytu + 2 cyfry)

Impedancja wejściowa 10 MΩ
Surge zabezpieczenie 600 V prądu stałego
  600 VAC RMS
Zakres częstotliwości 50 ... 400 Hz

AC
Zakres pomiarowy Rozdzielczość Dokładność
200 A AC 100 mA ±(3,0% Mw + 5 cyfr)
Zabezpieczenie przed przeciążeniem 200 A AC
Zakres częstotliwości 50 ... 60 Hz

Opór
Zakres pomiarowy Rozdzielczość Dokładność
400Ω 0,1 Ω ±(1% odczytu + 4 cyfry)
4 kΩ 1 Ω ±(1, 5% z odczyt + 4 cyfry)
40 kΩ 10 Ω ±(1,5 % odczytu + 4 cyfry)
400 kΩ 100 Ω ±(1,5% odczytu + 4 cyfry)
4 MΩ 1 kΩ ±(2,5% z Mw + 4 cyfry)
40 MΩ 10 kΩ ±(3,5% odczytu + 4 cyfry)

Ochrona przeciwprzepięciowa 250 V DC
  250 AC RMS   ;

Częstotliwość
Zakres pomiarowy Rozdzielczość Dokładność
40 Hz 0,01 Hz ±(1% mierz + 2 cyfry)
400 Hz 0,1 Hz ±(1,2% z Mw + 2 cyfry)
4 kHz 1 Hz ±(1,2% odczytu + 2 cyfry)
40 KHz 10 Hz ±(1,2% odczytu + 2 cyfry)
400 KHz 100 Hz ±(1,2% mv + 2 cyfry)
10 MHz 1 KHz ±(1,2% odczytu + 2 cyfry)

Czułość wejściowa 10 mV RMS
Ochrona przeciwprzepięciowa 300 V DC
  300 AC RMS

Cykl pracy
Zakres pomiarowyRozdzielczość Dokładność
0,1% ... 99,9% 0,1%  ±1,2% v. Mw ± 2 cyfry

Czułość wejściowa 1 V RMS
Szerokość impulsu > 100 µs, <100 ms
Ochrona przeciwprzepięciowa 300 V prądu stałego
  300 AC RMS
      ;
Podłączenie termopary Połączenie typu K z adapterem

Pojemność
Zakres pomiarowy Rozdzielczość Dokładność
4 nF 0,1 nF ±(5% z Mw + 20 cyfr)
40 nF 1 nF ±(3 % odczytu + 5 cyfr)
400 nF 10 nF ±(3% wartości średniej + 5 cyfr)
4 µF 100 nF ±( 3% odczytu + 5 cyfr)
40 µF 1 µF ±(3% odczytu + 5 cyfr)
100 µF 10 µF ±(3% odczytu + 10 cyfr)

Ochrona przeciwprzepięciowa 250 V DC
  250 AC RMS

Sprawdź działanie Sprawdź stan Wyświetlacz
Test diody Prąd testowy: 0,5 mA
Napięcie blokujące: 1,5 V		 Napięcie przewodzenia diody
Test ciągłości Napięcie obwodu otwartego 0,5 V Szum, gdy rezystor < 50 Ω

Ochrona przed przepięciami 250 V DC
250 AC RMS

Temperatura
Zakres pomiarowy Rozdzielczość Dokładność
-20 ... 760 °C 0,1 °C ±(3 % w.m. + 5 °C) n
  1 °C
4  ... 1400 °F 0,1 °F ±(3 % mierz.wart. + 8 °F )
  1 °F
    ;
Ochrona przed przepięciami 250 V DC
  250 AC RMS
      n
Sprawdź działanie Sprawdź stan Wyświetlacz
Test diody Prąd testowy: 0,5 mA Napięcie przewodzenia
  Napięcie wsteczne: 1,5 VDioda

CiągłośćNapięcie obwodu otwartego 0,5 V Hałas, gdy
    Odporność < 50 Ω

Ochrona przed przepięciami 250 V DC
  250 AC RMS

Ogólne dane techniczne
otwarcie szczypiec ok. 17 mm
Wyświetlacz 4000-cyfrowy wyświetlacz LCD z podświetleniem
Test ciągłości Szum podczas rezystor < 50 Ω
Prąd testowy ok. 0,5 mA
napięcie obwodu otwartego < ; 2 V DC
Wskaźnik baterii Bateria symbol, gdy napięcie baterii jest niskie
Przekroczony zakres pomiarowy wyświetlacza OL pojawia się na wyświetlaczu
Wyświetlanie szybkości aktualizacji 3 Hz
Czujnik temperatury Typ termopary K
Impedancja wejściowa 10 MΩ
Warunki pracy 5 ... 40 °C / 80 % RH bez kondensacji
Warunki przechowywania - 20 ... 60 °C / 80 % RH bez kondensacji
Wysokość operacyjna < 2000 m
Zasilacz 2 x Bateria AAA 1,5 V
Automatyczne wyłączanie 30 minut
Warunki bezpieczeństwa IEC1010- 1 (2001)
CAT II 1000 V
CAT III 600 V
Stopień zanieczyszczenia 2

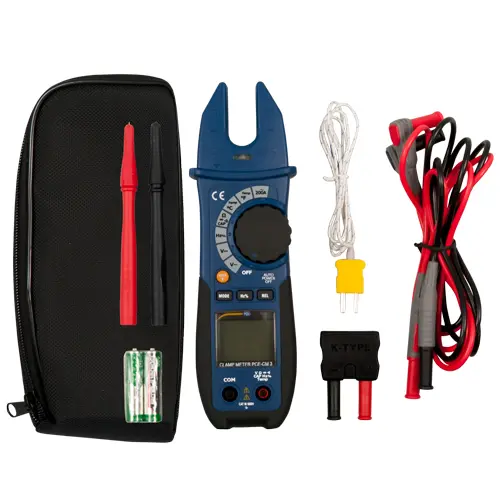

Zakres dostawy

1 x cęgi widełkowe PCE-CM 3
2 x przewody pomiarowe
2 x końcówka pomiarowa
1 x adapter termopary
1 x termopara typu K
2 x baterie AAA 1,5V
1 x instrukcja obsługi
