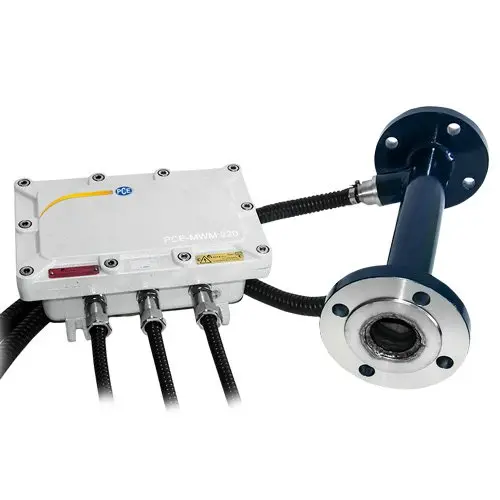

Capteur d'humidité PCE-MWM 220

Référence: PCE-MWM 220

GTIN (EAN):

Description

Capteur de bande VHF PCE-MWM 220
Mesure d'humidité en continu de liquides et de vapeur (installation dans des conduites)

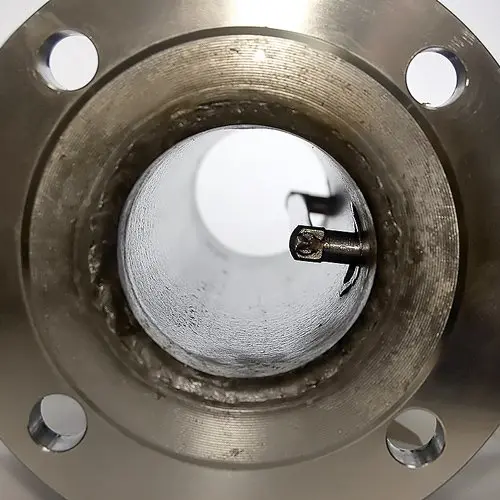

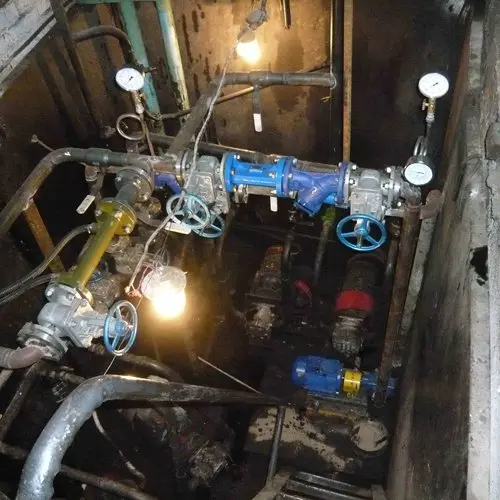

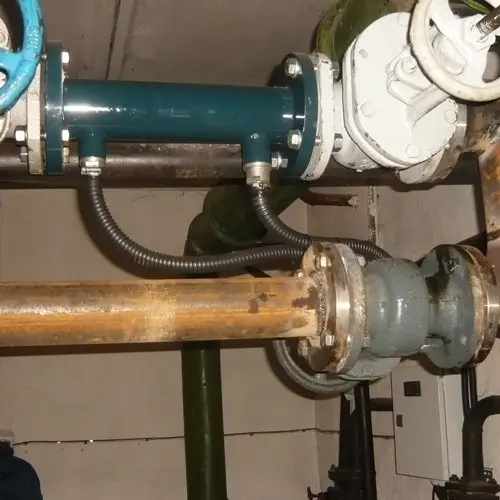

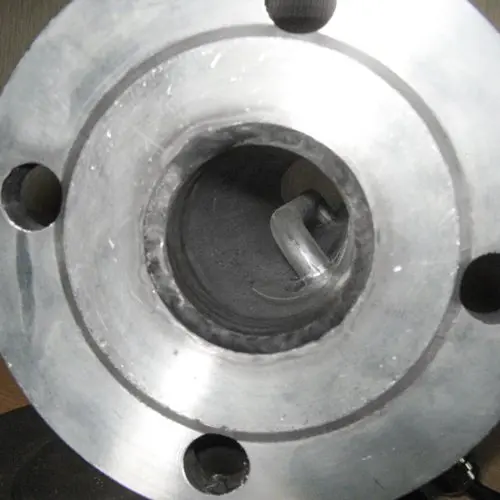

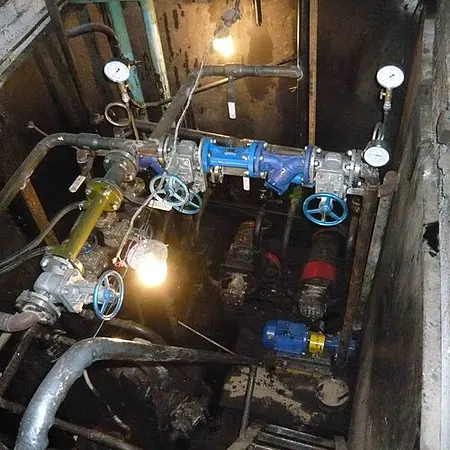

Ce capteur d'humidité pour microondes pour conduites a été conçu spécifiquement pour mesurer l'humidité de liquides (qui peuvent être pompés) et de vapeur. Cela permet de mesurer le contenu d'eau ou de vapeur saturé dans le récipient. Grâce à son dessin en forme de tube et ses brides pour être vissé ou soudé, vous pourrez intégrer le capteur d'humidité d'une façon simple dans des conduites déjà existantes avec un diamètre DN 50, DN 80, DN 100 ou DN 125. En plus, il peut supporter des pressions de jusqu'à 100 bar (version standard).

La version standard permet de travailler avec des vapeurs de jusqu'à +120 ºC; la version d'haute température atteint +345 ºC. Possiblement, vous devrez adapter des paramètres comme le type de construction, la longueur, les pressions et d'autres propriétés. Un capteur de température intégré dans le capteur d'humidité permet de mesurer la température du milieu.

En plus du capteur de température, nous pouvons vous envoyer un régulateur ou un contrôleur pour le dosage de l'eau.

Caractéristiques

- Ce type de mesure de l'humidité de la vapeur permet un contrôle plus précis et plus rapide
de l'état souhaité de la vapeur, ce qui permet une utilisation plus efficiente de la vapeur
- Une haute résistance face aux tensions et aux coups sur les systèmes de conduites
- Une haute résistance à la corrosion grâce à sa fabrication en acier inoxydable

PCE Instruments vous offre pour la régulation et pour le contrôle de stations externes, ou pour la maintenance à distance de ce capteur d'humidité un router industriel.

Si vous combinez le capteur d'humidité en ligne avec une unité de régulation et contrôle de PCE Instruments vous obtiendrez une régulation réelle.

Spécifications

Plage	0 ... 100 %

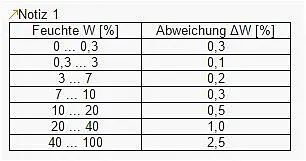

Erreur maximale permise	Δ = 0,035 +0,05·W
Plage de température	-40 ... +150 °C
Plage de température opérationnelle	-20 ... +120 °C (version standard) -20 ... +145 °C (version haute température)
Mode de travail	Fonctionnement continu
Taux de mesure	1 s
Alimentation	24 (18 ... 36) V DC
Taux de mesure	200 mA
Temps d'échauffement (mise en oeuvre)	90 min
Sorties	RS-485 Modbus RTU, 4-20 mA - RS-485: longueur max. du câble: 1000 m - 4-20 mA: longueur max. du câble 100 m (longueur maximale du câble jusqu'à le contrôleur)
Niveaux de pression (PN selon ISO, en se basant sur 0,1 MPa)	PN 1,6 ... PN 100 (bis 100 bar = 10 MPa)
Dimensions (capteur)	DN 50, DN 80, DN 100 ou DN 125 (selon version) / longueur toujours de 400 mm
Dimensions (unité électronique)	255 х 170 x 60 mm
Type de protection (capteur)	IP 67
Type de protection (unité électronique)	IP 66 (protection pour environnements explosifs)
Poids	9 ... x kg (selon l'épaisseur du mur, plage de pression) Unité électronique : 2 kg Unité électronique avec protection pour environnements explosifs : 8 kg

Contenu de livraison

1 x Capteur d'humidité PCE-MWM 220
