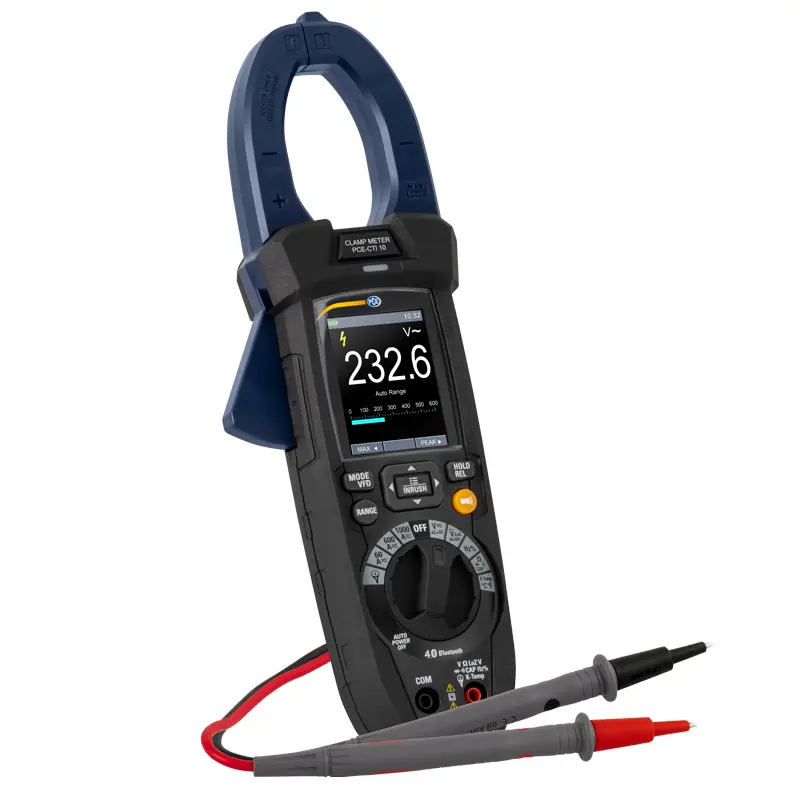

Pince de courant PCE-CTI 10

Référence: PCE-CTI 10

GTIN (EAN): 4250348727558

Description

Pince de courant TRMS avec Bluetooth 4.0 / Plage: 0 ... 1500 V AC/DC / Extensible jusqu'à 3000 A AC avec pince de courant flexible / Mode VFD / Mesure du courant de démarrage / En option: Certificat d'étalonnage

La pince de courant TRMS est le dispositif idéal pour mesurer des tensions allant jusqu'à 1500 V AC/DC et des courants allant jusqu'à 1000 A AC/DC. Cette pince de courant mesure le courant de manière inductive. Pour cela, il vous suffit de mettre la ligne ou le câble dans la pince de courant TRMS. Cela a l'avantage de vous permettre d'effectuer la mesure pendant que le courant passe. C'est pour cela que cette pince de courant TRMS s'utilise, par exemple, pour les travaux de maintenance dans les installations photovoltaïques. L'installation photovoltaïque se compose de nombreuses cellules solaires qui sont connectées en série. Grâce à cette pince de courant TRMS, vous pourrez mesurer le courant de chaque série et limiter les possibles défaillances.

En plus de mesurer la tension et le courant conventionnel, la pince de courant TRMS mesure aussi le courant de démarrage. Le courant de démarrage est le courant qui est particulièrement élevé au moment de la mise en route. Ces courants sont générés lorsqu'un moteur démarre comme, par exemple, les systèmes de ventilation ou l'éclairage d'un état. Cette mesure avec la pince de courant TRMS est particulièrement importante pour mesurer la ligne d'alimentation et les fusibles. Les convertisseurs de fréquence sont des convertisseurs qui émettent la tension dans le côté primaire, avec une fréquence et une amplitude modifiées dans le côté secondaire. Avec la pince de courant TRMS et la fonction de mesure VFD (sigles en anglais de Variable Frequency Driver) vous pourrez effectuer des mesures jusqu'à une fréquence de 45 Hz ... 1 kHz.

La pince de courant TRMS intègre une interface Bluetooth 4.0. Grâce à elle, vous pourrez connecter la pince de courant TRMS à un terminal Android ou iOS. L'application gratuite "Meterbox Pro" permet de visualiser les valeurs de la pince de courant TRMS et de les sauvegarder pour une analyse ultérieure.

Avec la fonction d'enregistrement des données, la pince peut sauvegarder les valeurs dans un intervalle que vous pouvez régler librement. Lorsque la mesure est finie, vous pouvez voir les valeurs de façon graphique dans la pince de courant TRMS. La pince de courant permet de lire chaque point de mesure individuel. La mémoire de la pince de courant TRMS dispose de 16 groupes et d'une mémoire totale pour 100 000 valeurs. Les données sont sauvegardées dans la pince de courant TRMS avec la date et l'heure.

Vous pouvez améliorer la pince de courant TRMS avec une pince de courant en option. La pince de courant supplémentaire est flexible et, par conséquent, elle peut s'adapter à la tâche de mesure. Avec la pince de courant en option, vous pourrez effectuer des mesures de courant jusqu'à 3000 A CA. La pince de courant flexible se connecte à l'entrée de tension de la pince de courant TRMS. La pince de courant TRMS convertit la valeur de la tension en une valeur de courant utilisable que vous pouvez visualiser sur l'écran.

Grâce à ses multiples fonctions et à sa plage de mesure élevée, la pince de courant TRMS sert, par exemple, à vérifier des systèmes photovoltaïques, des usines d'énergie hydrauliques et éoliennes, ou pour l'installation permanente de machines électriques. En option, vous pouvez demander un certificat d'étalonnage pour la pince de courant TRMS.

Caractéristiques

- Application gratuite pour Android et iOS
- Plage: 0 ... 1500 V AC/DC
- Mémoire pour 100 000 valeurs
- Mesure du courant de démarrage
- En plus: Mesure de tension LowZ
- Écran TFT de 2,36"
- Mesure de la tension et de la température
- En option: Certificat d'étalonnage

Spécifications

Tension continue
Plage	600,0 mV
Résolution	0,1 mV
Précision	±(0,8 % de la valeur + 8 chiffres)
Plage	6,000 V
Résolution	0,001 V
Précision	±(0,5 % de la valeur + 5 chiffres)
Plage	60,00 V
Résolution	0,01 V
Précision	±(0,5 % de la valeur + 5 chiffres)
Plage	600,0 V
Résolution	0,1 V
Précision	±(0,8 % de la valeur + 5 chiffres)
Plage	1500 V
Résolution	1 V
Précision	±(0,8 % de la valeur + 5 chiffres)
Impédance d'entrée: >10 MΩ; Protection contre surtension: 1500 V DC / 1000 V AC RMS

Tension alternative
Plage	0,000 ... 6,000 V
Résolution	0,001 V
Précision	50 ... 60 Hz: ±(1,2 % de la valeur + 5 chiffres) 61 ... 1 kHz: ±(2,5 % de la valeur + 5 chiffres)
Plage	0,00 ... 60,00 V
Résolution	0,01 V
Précision	50 ... 60 Hz: ±(1,2 % de la valeur + 5 chiffres) 61 ... 1 kHz: ±(2,5 % de la valeur + 5 chiffres)
Plage	0,0 ... 600,0 V
Résolution	0,1 V
Précision	50 ... 60 Hz: ±(1,2 % de la valeur + 5 chiffres) 61 ... 1 kHz: ±(2,5 % de la valeur + 5 chiffres)
Plage	0 ... 1500 V
Résolution	1 V
Précision	50 ... 60 Hz: ±(1,2 % de la valeur + 5 chiffres) 61 ... 1 kHz: ±(2,5 % de la valeur + 5 chiffres)
La précision est applicable entre 10 et 100 % de la plage de mesure respective et une onde sinusoïdale. Impédance d'entrée: >9 MΩ; Protection contre surtension: 1000 V AC/DC RMS La précision de la fonction "PEAK" est de ±10 % de la valeur Le temps de réponse de la fonction "PEAK est de 1 ms.

Tension alternative avec une faible impédance d'entrée (LowZ)
Plage	0,000 ... 6,000 V
Résolution	0,001 V
Précision	±(3,0 % de la valeur + 40 chiffres)
Plage	0,00 ... 60,00 V
Résolution	0,01 V
Précision	±(3,0 % de la valeur + 40 chiffres)
Plage	0,0 ... 300,0 V
Résolution	0,1 V
Précision	±(3,0 % de la valeur + 40 chiffres)
Impédance d'entrée: 300 kΩ; Protection contre surtension: 1000 V DC / V AC RMS La précision est applicable entre 10 et 100 % de la plage de mesure respective et une onde sinusoïdale

Tensions continue et alternative (50 ... 1 kHz)
Plage	0,000 ... 6,000 V
Résolution	0,001 V
Précision	±(2,5 % de la valeur + 40 chiffres)
Plage	0,00 ... 60,00 V
Résolution	0,01 V
Précision	±(2,5 % de la valeur + 40 chiffres)
Plage	0,0 ... 600,0 V
Résolution	0,1 V
Précision	±(2,5 % de la valeur + 40 chiffres)
Plage	0 ... 1000 V
Résolution	1 V
Précision	±(2,5 % de la valeur + 40 chiffres)
Impédance d'entrée: 300 kΩ; Protection contre surtension: 1000 V DC / V AC RMS

Tensions continue et alternative avec une faible impédance d'entrée (LowZ)
Plage	0,000 ... 6,000 V
Résolution	0,001 V
Précision	±(3,5 % de la valeur + 40 chiffres)
Plage	0,00 ... 60,00 V
Résolution	0,01 V
Précision	±(3,5 % de la valeur + 40 chiffres)
Plage	0,0 ... 300,0 V
Résolution	0,1 V
Précision	±(3,5 % de la valeur + 40 chiffres)
Impédance d'entrée: 300 kΩ; Protection contre surtension: 1000 V DC / V AC RMS

Détecteur de tension sans contact (NCV)
Plage	100 ... 1000 AC/DC

Courant continu
Plage	60,00 A
Résolution	0,01 A
Précision	±(3,0 % de la valeur + 8 chiffres)
Plage	600,0 A
Résolution	0,1 A
Précision	±(3,0 % de la valeur + 8 chiffres)
Plage	1000 A
Résolution	1 A
Précision	±(3,0 % de la valeur + 8 chiffres)
Protection contre surtension: 1000 A AC/DC

Courant continu (50 ... 60 Hz)
Plage	0,00 ... 60,00 A
Résolution	0,01 A
Précision	±(2,5 % de la valeur + 5 chiffres)
Plage	0,0 ... 600,0 A
Résolution	0,1 A
Précision	±(2,5 % de la valeur + 5 chiffres)
Plage	0 ... 1000 A
Résolution	1 A
Précision	±(2,5 % de la valeur + 5 chiffres)
Protection contre surtension: 1000 A AC/DC La précision est applicable entre 10 et 100 % de la plage de mesure respective et une onde sinusoïdale. Le courant de démarrage est uniquement indicatif.

Courant alternatif avec pince de courant en option (PCE-DM-CLAMP)
Plage	0,00 ... 30,00 A
Résolution	0,01 A
Précision	±(3,0 % de la valeur + 5 chiffres)
Plage	0,0 ... 300,0 A
Résolution	0,1 A
Précision	±(3,0 % de la valeur + 5 chiffres)
Plage	0 ... 3000 A
Résolution	1 A
Précision	±(3,0 % de la valeur + 5 chiffres)
Plage de fréquence	50 ... 400 Hz
Diamètre d'ouverture	Ø457 mm / Ø18"
Protection contre surtension: 1000 A AC/DC La précision est applicable entre 10 et 100 % de la plage de mesure respective et une onde sinusoïdale

Résistance et test de continuité
Plage	0,0 ... 600,0 Ω
Résolution	0,1 Ω
Précision	±(1,0 % de la valeur + 10 chiffres)
Plage	0,000 ... 6,000 kΩ
Résolution	0,001 kΩ
Précision	±(0,8 % de la valeur + 5 chiffres)
Plage	0,00 ... 60,00 kΩ
Résolution	0,01 kΩ
Précision	±(0,8 % de la valeur + 5 chiffres)
Plage	0,0 ... 600,0 kΩ
Résolution	0,1 kΩ
Précision	±(0,8 % de la valeur + 5 chiffres)
Plage	0,000 ... 6,000 MΩ
Résolution	0,001 MΩ
Précision	±(0,8 % de la valeur + 5 chiffres)
Plage	0,00 ... 60,00 MΩ
Résolution	0,01 MΩ
Précision	±(2,5 % de la valeur + 10 chiffres)
Signal sonore pendant le test de continuité: <50 Ω Protection contre surtension: 1000 A AC/DC

Fréquence
Plage	0,00 ... 60,00 Hz
Résolution	0,01 Hz
Précision	±(0,2 % de la valeur + 5 chiffres)
Plage	0,0 ... 600,0 Hz
Résolution	0,1 Hz
Précision	±(0,2 % de la valeur + 5 chiffres)
Plage	0,000 ... 6,000 kHz
Résolution	0,001 kHz
Précision	±(0,2 % de la valeur + 5 chiffres)
Plage	0,00 ... 60,00 kHz
Résolution	0,01 kHz
Précision	±(0,2 % de la valeur + 5 chiffres)
Plage	0,0 ... 600,0 kHz
Résolution	0,1 kHz
Précision	±(0,2 % de la valeur + 5 chiffres)
Plage	0,000 ... 6,000 MHz
Résolution	0,001 MHz
Précision	±(0,2 % de la valeur + 5 chiffres)
Protection contre surtension: 1000 A AC/DC Sensibilité: >2 Vrms avec un cycle de travail entre 20 ... 80 % et une fréquence <100 kHz >5 Vrms avec un cycle de travail entre 20 ... 80 % et une fréquence >100 kHz

Cycle de travail (Duty cycle)
Plage	10,0 ... 90,0 %
Résolution	0,1 %
Précision	±(1,2 % de la valeur + 8 chiffres)
Plage de fréquence: 40 ... 10 kHz; Amplitude d'impulsion ±5 V avec une durée entre 100 µs et 100 mS

Capacité
Précision	0,00 ... 60,00 nF
Plage	0,01 nF
Résolution	±(3,0 % de la valeur + 20 chiffres)
Précision	0,0 ... 600,0 nF
Plage	0,1 nF
Résolution	±(3,0 % de la valeur + 8 chiffres)
Précision	0,000 ... 6,000 µF
Plage	0,001 µF
Résolution	±(3,0 % de la valeur + 8 chiffres)
Précision	0,00 ... 60,00 µF
Plage	0,01 µF
Résolution	±(3,0 % de la valeur + 8 chiffres)
Précision	0,0 ... 600,0 nF
Plage	0,1 nF
Résolution	±(3,0 % de la valeur + 8 chiffres)
Précision	0 ... 6000 µF
Plage	1 µF
Résolution	±(3,5 % de la valeur + 20 chiffres)
Précision	0,00 ... 60,00 mF
Plage	0,01 mF
Résolution	uniquement indicative
Précision	0,0 ... 600,0 mF
Plage	0,1 mF
Résolution	uniquement indicative
Protection contre surtension: 1000 A AC/DC

Température avec thermoélément type K
Plage	-40.0 ... 600,0 °C
Résolution	0,1 °C
Précision	±(1.5 % de la valeur + 3 °C)
Plage	600 ... 1000 °C
Résolution	1 °C
Précision	±(1.5 % de la valeur + 3 °C)
Plage	-40,0 ... 600,0 °F
Résolution	0,1 °F
Précision	±(1.5 % de la valeur + 5,4 °F)
Plage	600 ... 1800 °F
Résolution	1 °F
Précision	±(1.5 % de la valeur + 5,4 °F)
Plage	245,0 ... 600,0 K
Résolution	0,1 K
Précision	±(1.5 % de la valeur + 3 K)
Plage	600 ... 1273 K
Résolution	1 K
Précision	±(1.5 % de la valeur + 3 K)
Protection contre surtension: 1000 A AC/DC

Test de diodes
Courant de test	<1,5 mA
Tension maximale	3,3 V DC

Autres spécifications
Mémoire	16 groupes, mémoire totale de 100 000 valeurs
Diamètre pince horizontale	38 mm
Diamètre pince verticale	63 mm
Ouverture pince	45 mm
Protection	IP65
Interface	Bluetooth 4.0
Degré de contamination	2
Catégorie	CAT IV 600 V, CAT III 1000 V, CAT II 1500 V
Altitude maximale de fonctionnement	2000 m / 6562 ft
Batterie	Lithium, 7,4 V, 1200 mAh
Alimentation chargeur	Input Output	100 ... 240 V CA, 50 ... 60 Hz 12 V CC, 2 A
Type de prise pour chargeur	Europe, USA, Angleterre, Chine
Indication de l'état de la batterie	Oui
Arrêt automatique	Désactivé, 15, 30 ou 60 minutes
Écran	2,36 " TFT
Mise à jour sur l'écran	3 Hz
Conditions de référence	18 ... 28 °C / 64 ... 82 °F; <80 % H.r. sans condensation
Conditions de fonctionnement	5 ... 40 °C / 41 ... 104 °F <80 % H.r. sans condensation
Conditions de stockage	-20 ... 60 °C / -4 ... 140 °F <80 % H.r. sans condensation
Dimensions	275 x 100 x 45 mm
Poids	481 g

Contenu de livraison

1 x Pince de courant TRMS
1 x Thermocouple type K avec adaptateur
1 x Pointes de touche
1 x Mallette de transport
1 x Batterie
1 x Chargeur
1 x Manuel d'utilisation
