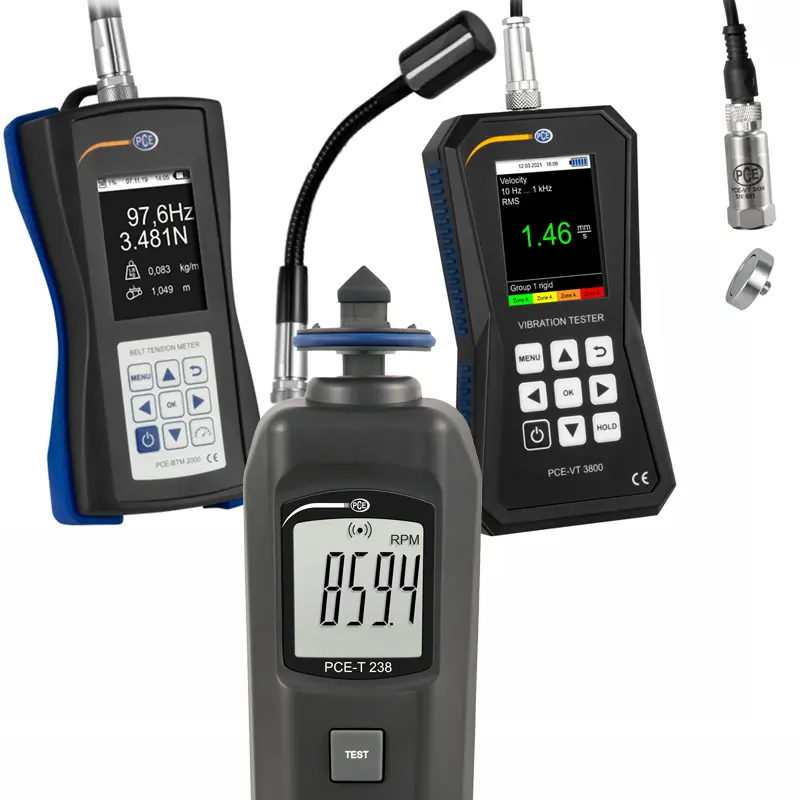

Tensiometro per cinghie di distribuzione PCE-BTM 2000TVT-KIT Kit di manutenzione

Le cinghie di trasmissione sono indispensabili nell'industria e nell'ingegneria meccanica. La durata massima di una cinghia di trasmissione dipende dalla tensione ottimale della cinghia. Un guasto al motore causato da un danno alla cinghia può comportare costi considerevoli. Per evitare danni al motore e alla cinghia, è quindi essenziale controllare regolarmente la tensione della cinghia. La tensione delle cinghie di trasmissione può essere misurata in modo rapido e affidabile con il misuratore digitale della tensione della cinghia. Il tensiometro per cinghie di distribuzione viene utilizzato per un controllo particolarmente efficace dei sistemi a cinghia attraverso la misurazione della frequenza.

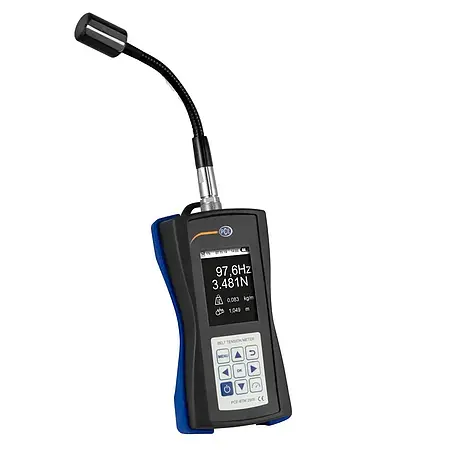

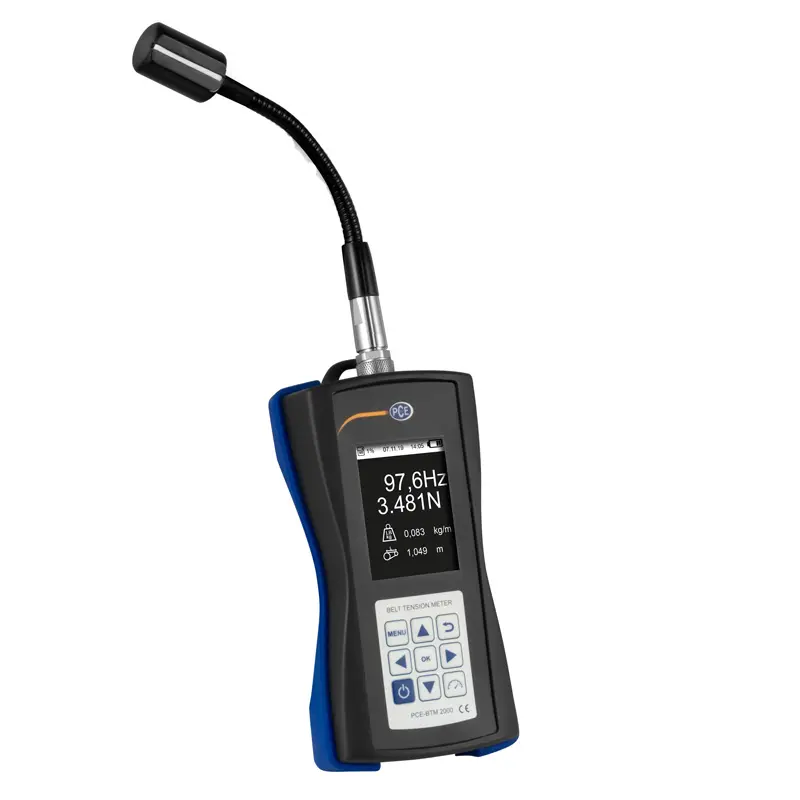

Il tensiometro per cinghie di distribuzione è uno strumento di manutenzione a misurazione ottica per determinare la tensione della cinghia. Questo misuratore di tensione è composto da un'unità di visualizzazione e da una testa del sensore. La testa del sensore del tensiometro per cinghie di distribuzione è collegata a un collo d'oca. Il collo d'oca mobile consente di posizionare la testa del sensore del tensiometro per cinghie di distribuzione in modo flessibile e di misurare la tensione delle cinghie di trasmissione anche in punti di difficile accesso.

Il tensiometro per cinghie di distribuzione misura la tensione e la frequenza della cinghia quando è ferma. È sufficiente un piccolo impulso sulla cinghia per farla vibrare. Grazie al suo sensore, il tensiometro per cinghie di distribuzione registra la frequenza naturale del nastro generata in questo modo e la visualizza sul grande display illuminato. Dalla frequenza del nastro e dalla lunghezza e massa del nastro inserite a scelta, il tensiometro per cinghie di distribuzione può determinare direttamente la forza di tensionamento del nastro. Con il tensiometro per cinghie di distribuzione, l'utente può determinare la tensione del nastro nel sistema di pulegge da controllare e intervenire immediatamente per regolare la tensione al valore nominale. La misurazione della tensione della cinghia richiede un'elevata precisione, che il misuratore di tensione esegue in modo rapido e affidabile.

L'utente può scegliere tra due unità di misura quando utilizza il tensiometro per cinghie di distribuzione: N (unità SI) e Pound-Force (unità USA). Il display grafico del tensiometro per cinghie di distribuzione mostra il valore misurato come frequenza del nastro in Hz. Quando si inseriscono la massa e la lunghezza del nastro, il tensiometro visualizza anche la forza del nastro in Newton. Il menù grafico intuitivo è visualizzato sul display ad alto contrasto del tendicinghia in sei lingue selezionabili. Per ulteriori analisi e per garantire la qualità, il tendicinghia è dotato di una memoria. Nella memoria del dispositivo di misurazione della tensione del nastro possono essere memorizzati fino a 750 record di dati in 15 ordini di 50 valori misurati ciascuno. In questo modo, i dati non vengono persi dopo una misurazione in tempo reale e possono essere memorizzati nel dispositivo di misurazione della tensione del nastro per misurazioni future.

La gamma di applicazioni dei misuratori di tensione della cinghia è ampia. Ad esempio, possono essere testate grandi combinazioni motore-albero, sistemi di trasporto, paranchi, ascensori, l'industria automobilistica o le macchine agricole.

La misurazione della tensione della cinghia è sempre necessaria per la manutenzione ottimale di macchine e impianti. Il dispositivo di misurazione della tensione della cinghia di PCE Instruments può essere utilizzato per determinare la tensione della cinghia sia delle cinghie dentate che delle cinghie trapezoidali. La tensione della cinghia è un parametro importante per l'installazione, la configurazione, la manutenzione e la riparazione delle trasmissioni a cinghia. Pertanto, la tensione della cinghia deve essere controllata regolarmente per tutto il tempo di funzionamento con il misuratore compatto di tensione della cinghia e regolata se necessario. Solo utilizzando il misuratore di tensione è possibile garantire la massima durata di tutti i componenti della macchina. Una tensione del nastro troppo alta o troppo bassa può causare danni. Controlli regolari possono ridurre significativamente i costi di assistenza dovuti a fermi macchina non programmati causati da danni ai cuscinetti o da cinghie difettose. L'uso di un tensiometro per cinghie di distribuzione è quindi adatto per applicazioni nel campo della tecnologia dei motori, della produzione industriale, dei motori passo-passo, della costruzione di utensili e macchine o anche nel campo della manutenzione e della riparazione. Per garantire una lunga durata e prestazioni elevate di dispositivi, macchine e sistemi, è importante misurare regolarmente la tensione delle cinghie di trasmissione.

Oltre al dispositivo di misurazione della tensione della cinghia, PCE Instruments offre il sensore a collo d'oca PCE- BTM 2000 SHL. Il sensore è dotato di un lungo collo d'oca e di un cavo a spirale per raggiungere i punti di misura nei sistemi installati di difficile accesso.

Il sensore sostitutivo con collo d'oca corto PCE-BTM 2000 SHS può essere facilmente avvitato sul dispositivo di misura PCE-BTM 2000. Grazie al collo flessibile del sensore, è possibile raggiungere anche i punti di misura di difficile accesso.

Poiché su una trasmissione a cinghia agiscono diverse forze, per comprendere l'importanza della forza di pretensionamento si elencano di seguito le forze più importanti. La cinghia collega una puleggia motrice a una puleggia condotta. La puleggia motrice è azionata da un motore che genera una coppia e la trasmette alla puleggia motrice. La cinghia trasmette questa coppia alla puleggia di uscita sotto forma di forza circonferenziale. Sono importanti le seguenti forze.

La forza circonferenziale: la forza circonferenziale corrisponde alla forza effettiva che deve essere trasmessa dalla cinghia. La forza circonferenziale dipende dalla potenza del motore applicata e quindi dalla coppia, dal regime del motore e dal diametro della puleggia. Per mantenere l'equilibrio delle forze, la forza circonferenziale provoca la formazione di forze diverse nei trefoli della cinghia. La differenza di forze tra il lato di carico e quello di riposo corrisponde alla forza circonferenziale che viene trasmessa alla cinghia di uscita.

Forza di attrito: la forza di attrito sulla puleggia motrice assicura che la coppia del motore venga trasmessa attraverso la cinghia alla puleggia di uscita. Sulla puleggia di uscita si crea una coppia utilizzabile che corrisponde al prodotto della forza circonferenziale per la metà del diametro della puleggia di uscita.

La forza centrifuga. La forza centrifuga aumenta con l'aumentare della velocità e fa sì che la cinghia si allunghi e quindi perda aderenza. In questo caso, la forza centrifuga agisce contro la forza adesiva.

La forza di pretensionamento: la forza di pretensionamento è diversa in condizioni dinamiche di funzionamento a carico e a vuoto. In condizioni statiche, il precarico è identico in entrambe le corse. Il pretensionamento deve essere regolato in stato statico mediante un dispositivo di misurazione del pretensionamento, in modo che in condizioni dinamiche l'aderenza alle pulegge sia sufficiente a garantire la trasmissione della forza dalla cinghia alla puleggia, tenendo conto al contempo delle forze centrifughe che agiscono sulla cinghia in stato di funzionamento. Tuttavia, la pretensione non deve essere impostata troppo alta, altrimenti si possono verificare danni alla cinghia e/o ai cuscinetti sotto carico. La pretensione corretta deve essere scelta in modo specifico per ogni cinghia e per la relativa applicazione. I produttori di nastri di solito specificano la pretensione appropriata sotto forma di forze o frequenze. Un misuratore di pretensione può quindi essere utilizzato per determinare con precisione la pretensione necessaria dopo l'installazione e prima della messa in servizio di una trasmissione a cinghia.

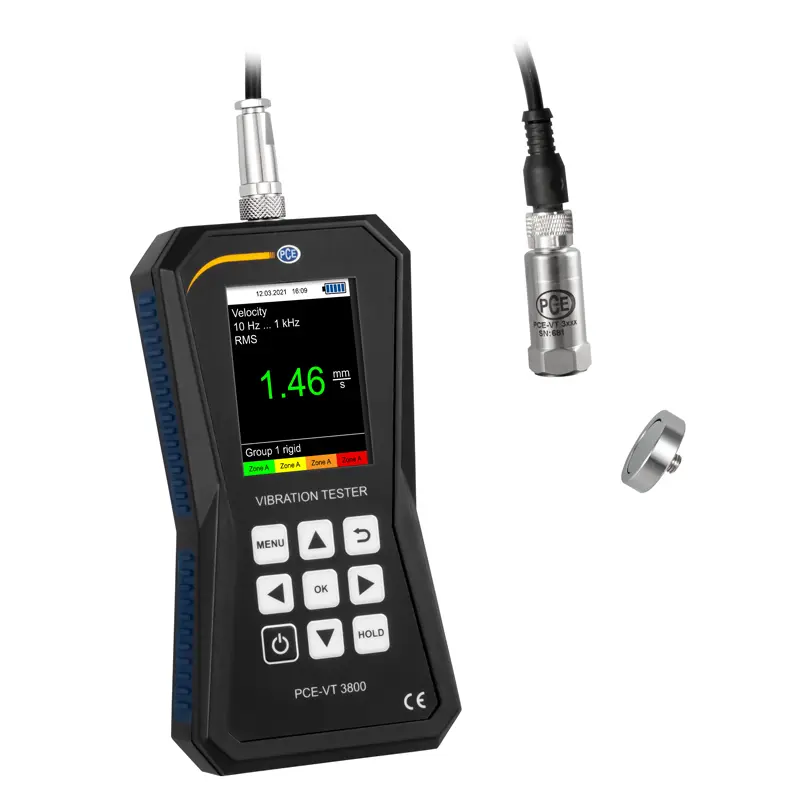

Il vibrometro è il compagno ideale per il controllo di parti, macchine e impianti in vibrazione. Grazie al sensore di vibrazioni esterno del vibrometro, è possibile determinare lo spostamento delle vibrazioni fino a 3,9 mm, la velocità delle vibrazioni fino a 399,9 mm/s e l'accelerazione delle vibrazioni fino a 399,9 m/s². I parametri di misura del vibrometro sono RMS, picco, picco-picco e fattore di cresta. Un'altra funzione del vibrometro è la valutazione automatica secondo la norma ISO 10816-3. Secondo questa norma, il vibrometro è in grado di determinare lo stato delle vibrazioni attuali di una macchina attraverso una valutazione buona/cattiva. Ciò significa che il vibrometro può essere utilizzato, ad esempio, per i lavori di riparazione e manutenzione delle macchine. La batteria LiPo integrata, con una capacità di 2.500 mAh, consente un'autonomia fino a 20 ore. La batteria LiPo può essere ricaricata tramite l'interfaccia micro-USB del vibrometro.

Per elaborare ulteriormente i valori misurati, è possibile memorizzarli direttamente sul vibrometro. A tale scopo è disponibile una memoria interna. I valori misurati possono essere salvati manualmente o automaticamente dal vibrometro. Dopo una misurazione, i valori di misura registrati possono essere letti tramite un PC. Con il software del vibrometro, i dati misurati possono essere analizzati utilizzando la visualizzazione grafica e l'elenco tabellare. I dati di misura possono essere esportati come file CSV per un'ulteriore elaborazione. Se è disponibile un aggiornamento del firmware del vibrometro, questo può essere effettuato direttamente tramite il software.

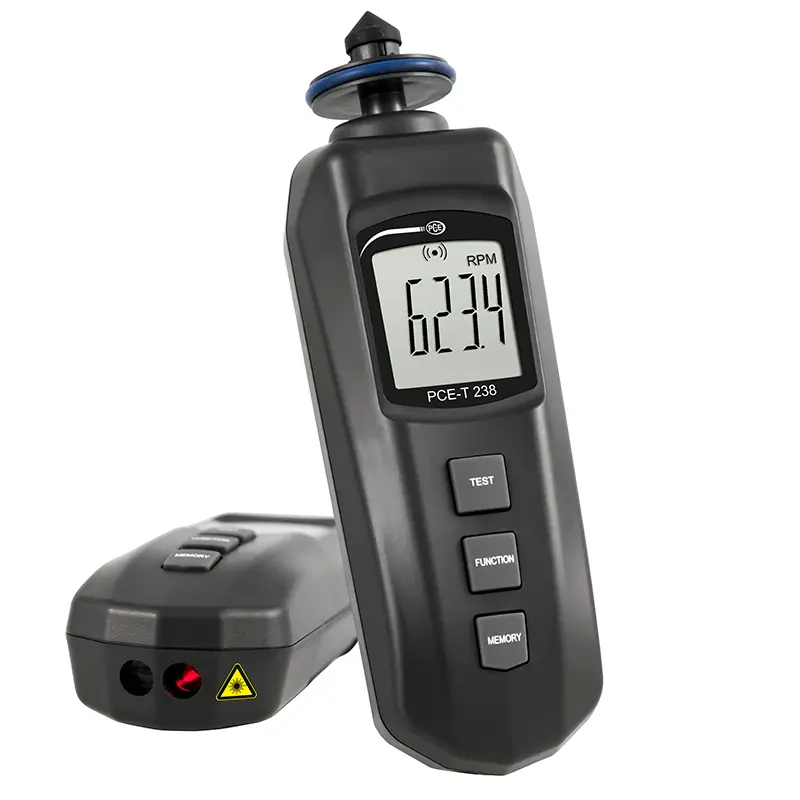

Il tachimetro è un dispositivo di misura portatile alimentato a batteria che consente un utilizzo mobile. Il tachimetro può eseguire una misura a contatto e una misura senza contatto. È anche possibile misurare la velocità della superficie. Il tachimetro può misurare fino a 99.999 giri al minuto. Questo intervallo di misura è possibile con misure senza contatto con il tachimetro ottico. Con la misura a contatto è possibile determinare valori fino a 19.999 giri al minuto e la misura della velocità superficiale offre la possibilità di determinare velocità fino a 1999,9 metri al minuto. Queste misure possono essere avviate direttamente con il tachimetro e non richiedono molta preparazione.

L'utente non deve prestare attenzione al senso di rotazione quando utilizza il tachimetro, poiché questo dispositivo funziona e può essere utilizzato indipendentemente da esso. Questo lo rende ideale per la cura e la manutenzione delle macchine. Grazie alla misurazione senza contatto, è possibile controllare la velocità anche su componenti di difficile accesso.

Tensiometro per cinghie di distribuzione
- Misura la frequenza di vibrazione della cinghia di distribuzione
- Uso intuitivo
- Calcolo della forza di tensione
- Indicazione della tensione della cinghia in N
- Menù disponibile in 6 lingue
- Memoria per 750 valori
- Sensore collegato con sonda semi-rigida
- Misura lunghezza e massa della cinghia
Vibrometro
- Registrazione dei dati
- Valutazione automatica della ISO 10816-3
- Range di misura fino a 399,9 m/s²
- Strumento portatile per misurazioni sul campo
- Batteria ricaricabile
- Display LCD da 2,48"
Tachimetro
- Misura istantanea
- Funzionamento semplice
- Alimentazione a batterie
- Alta precisione
- Sempre pronto per l'uso
- Misura nei due sensi di rotazione
