Codice articolo: PCE-CM 5

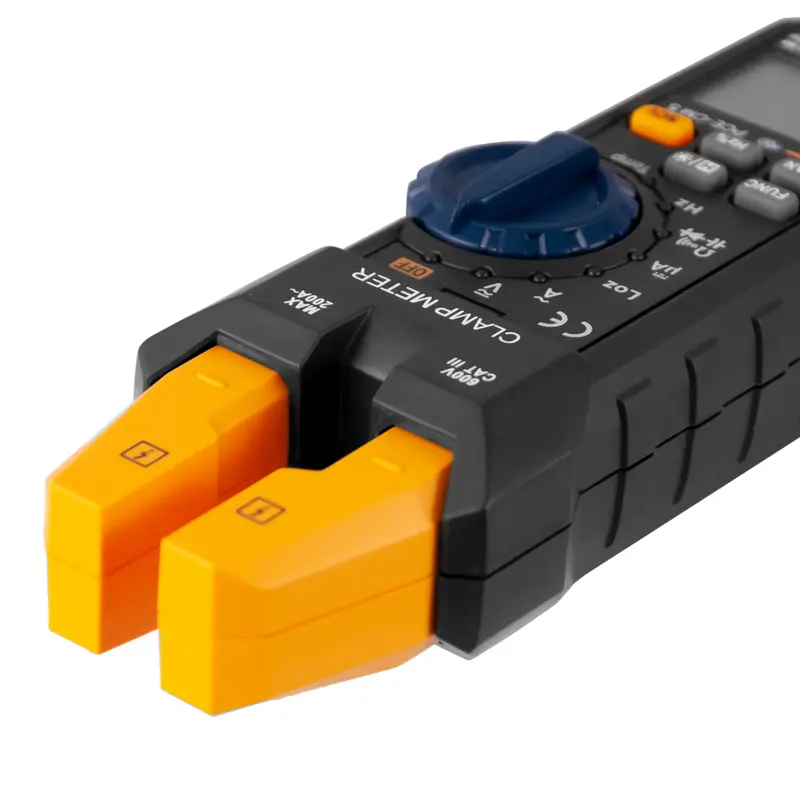

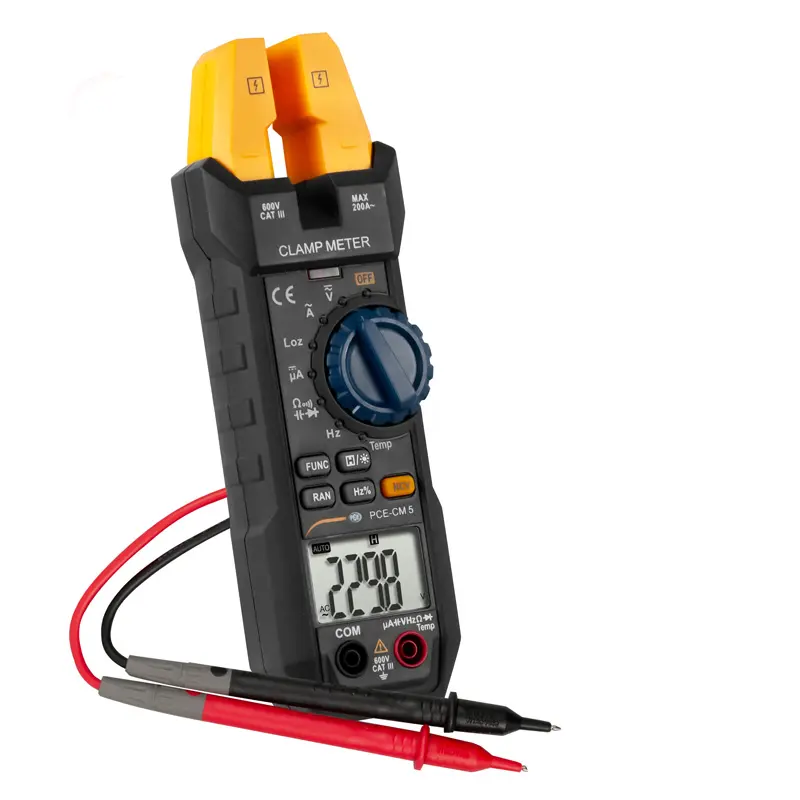

Multimetro PCE-CM 5

Domande / Richieste

Tempi di consegna: 3-5 giorni (fine esaurimento scorte)

Descrizione

Multimetro per corrente alternata e misura NCV / Misura della corrente fino a 200A AC / Misura diretta della frequenza con il multimetro / Uso immediato / Funzionamento semplice

Il multimetro è un dispositivo con molte funzioni. Il multimetro può misurare correnti senza contatto fino a 200A AC. Il range di misura del multimetro copre un ampio settore. Grazie al fatto che il multimetro misura senza contatto, è possibile effettuare misure mentre l'operazione è attiva. Ciò eviterà di dover preparare la misura poiché è possibile misurare direttamente con il multimetro sui rispettivi cavi.

Altra caratteristica del multimetro è la misura NCV (Not Connected Voltage). Con questa funzione il multimetro indica se un cavo ha tensione o no. Questa funzione non richiede nessuna preparazione. Entrambe le caratteristiche del multimetro riducono il rischio ricevere una scossa elettrica.

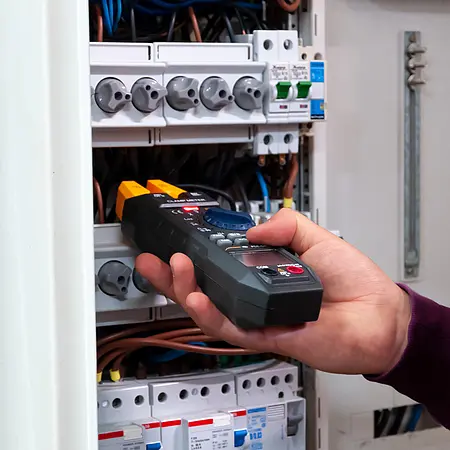

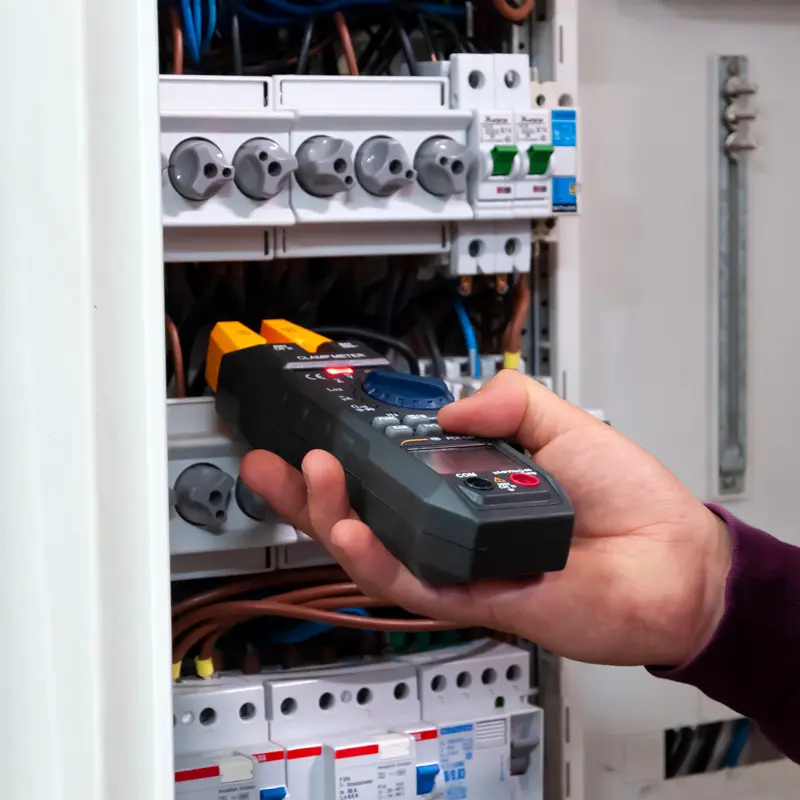

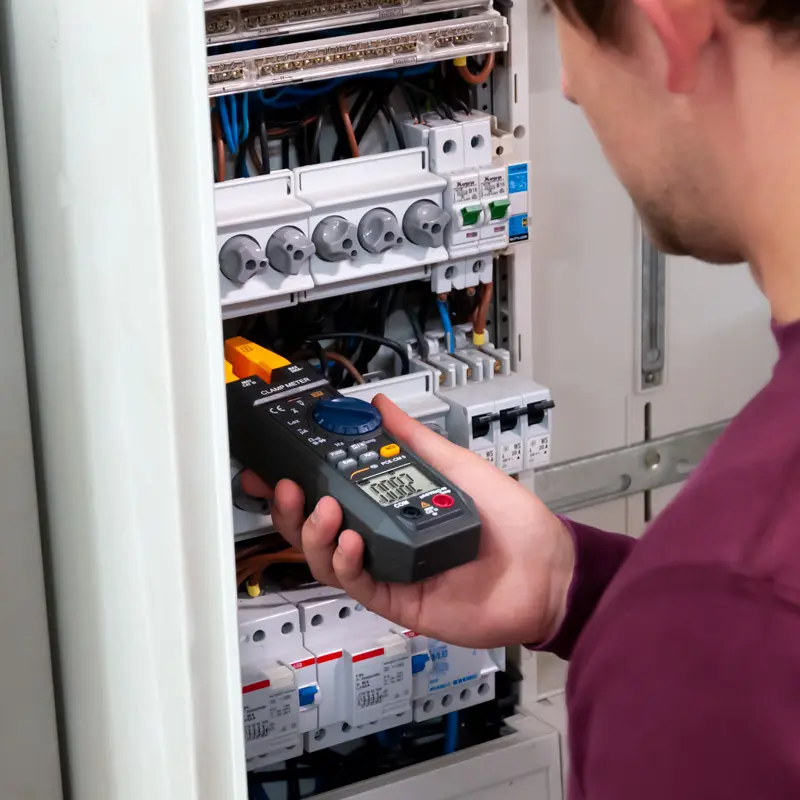

Il multimetro per corrente alternata ha altre funzioni utili come la misura della resistenza e il test di continuità. Questo test di continuità consente di rilevare se un relè posizionato in un armadio elettrico è completamente chiuso. Grazie alla veloce frequenza di campionamento del multimetro è possibile determinare qualsiasi fluttuazione della corrente. Per tutte queste ragioni, il multimetro è un dispositivo indispensabile per ogni elettricista.

Caratteristiche

- Misura della corrente induttiva fino a 200A AC
- Misura della tensione con un frequenzimetro
- Funzione "Hold" per congelare il valore
- Misura della temperatura con termocoppia
- Design piccolo e compatto
- Minore resistenza interna con la funzione LowZ

Specifiche tecniche

Corrente alternata AC
Range di misura	Risoluzione	Precisione
200 A	0,1 A	±(3,0% + 3 digit)
Range frequenza: 40 ... 400 Hz Corrente di ingresso max.: 200 A AC

Corrente continua DC
Range di misura	Risoluzione	Precisione
600 µA	0,1 µA	±(1,0% + 4 digit)
1000 µA	1 µA	±(1,0% + 4 digit)
Corrente di ingresso max.: 1000 µA

Tensione continua DC
Range di misura	Risoluzione	Precisione
600 mV	0,1 mV	±(0,7% + 3 digit)
6 V	0,001 V	±(0,7% + 3 digit)
60 V	0,01 V	±(0,7% + 3 digit)
600 V	0,1 V	±(0,7% + 3 digit)
Impedenza di ingresso: 10 MΩ Tensione di ingresso max.: 600 V DC AC rms

Tensione alternata AC
Range di misura	Risoluzione	Precisione
6 V	0,001 V	±(0,8% + 3 digit)
60 V	0,01 V	±(0,8% + 3 digit)
600 V	0,1 V	±(0,8% + 3 digit)
Impedenza di ingresso: 10 MΩ Tensione di ingresso max.: 600 V DC AC rms Range frequenza: 40 ... 400 Hz

LowZ AC/DC
Range di misura	Risoluzione	Precisione
600 V	0,1 V	±(2,0% + 3 digit)
Impedenza di ingresso: 10 MΩ Tensione di ingresso max.: 600 V DC AC rms Range frequenza: 40 ... 400 Hz

Resistenza
Range di misura	Risoluzione	Precisione
600 Ω	0,1 Ω	±(0,8% + 3 digit)
6 kΩ	0,001 kΩ	±(0,8% + 3 digit)
60 kΩ	0,01 kΩ	±(0,8% + 3 digit)
600 kΩ	0,1 kΩ	±(0,8% + 3 digit)
6 MΩ	0,001 MΩ	±(1,2% + 3 digit)
60 MΩ	0,1 MΩ	±(1,2% + 3 digit)
Tensione di prova (circuito aperto): 0,4 V Protezione da sovratensione: 250 V AC/DC rms

Test di continuità
Range di misura	Risoluzione	Precisione
-	0,1 Ω	-
Protezione da sovratensione: 250 V AC/DC rms Tono del segnale in <50 Ω

Test dei diodi
Range di misura	Risoluzione	Precisione
-	0,001 V	-
Protezione da sovratensione: 250 V AC/DC rms Corrente di alimentazione: 1 mA DC Tensione di alimentazione: 3,3 V DC

Capacità
Range di misura	Risoluzione	Precisione
99,99 nF	0,01 nF	±(4,0% + 5 digit)
999,9 nF	0,1 nF	±(4,0% + 5 digit)
9,999 µF	0,001 µF	±(4,0% + 5 digit)
99,99 µF	0,01 µF	±(4,0% + 5 digit)
999,9 µF	0,1 µF	±(4,0% + 5 digit)
9,999 mF	1 µF	±(4,0% + 5 digit)
99,99 mF	0,01 mF	±(4,0% + 5 digit)
Protezione da sovratensione: 250 V AC/DC rms

Temperatura (Termocoppia tipo K)
Range di misura	Risoluzione	Precisione
-20 ... 0 °C	1 °C	±(3,0% + 2 digit)
1 ... 400 °C	1 °C	±(2,0% + 2 digit)
Protezione da sovratensione: 250 V AC/DC rms

Frequenza (pinza amperometrica)
Range di misura	Risoluzione	Precisione
99,99 Hz	0,01 Hz	±(1,5% + 5 digit)
999,9 Hz	0,1 Hz	±(1,5% + 5 digit)
>1 kHz	0,001 kHz	Solo come riferimento
Range frequenza: 10 Hz ... 1 kHz Tensione di ingresso max.: 200 A AC rms Range di ingresso: > 60 A AC rms (aumenta la corrente di ingresso, aumenta anche la frequenza)

Frequenza (misura tensione)
Range di misura	Risoluzione	Precisione
99,99 Hz	0,01 Hz	±(1,5% + 5 digit)
999,9 Hz	0,1 Hz	±(1,5% + 5 digit)
9,999 Hz	0,001 kHz	±(1,5% + 5 digit)
>10 kHz	0,01 kHz	Solo come riferimento
Range frequenza: 10 Hz ... 10 kHz

Frequenza (misura diretta)
Range di misura	Risoluzione	Precisione
99,99 Hz	0,01 Hz	±(0,3% + 5 digit)
999,9 Hz	0,1 Hz	±(0,3% + 5 digit)
9,999 Hz	1 Hz	±(0,3% + 5 digit)
99,99 kHz	0,01 kHz	±(0,3% + 5 digit)
999,9 kHz	0,1 kHz	±(0,3% + 5 digit)
9,999 kHz	1 kHz	±(0,3% + 5 digit)
99,99 MHz	0,01 MHz	±(0,3% + 5 digit)
Range frequenza: 10 Hz ... 60 MHz Impedenza di ingresso: 10 MΩ Range di ingresso: >0,2 V AC rms (aumenta la tensione di ingresso, aumenta anche la frequenza) Tensione di ingresso max.: 250 V AC rms

Duty Cycle
Range di misura	Risoluzione	Precisione
5 ... 95%	0,1%	±0,3%

Altre specifiche tecniche

Selezione del range

Automatica e manuale

Altitudine operativa max.

2000 m sul livello del mare

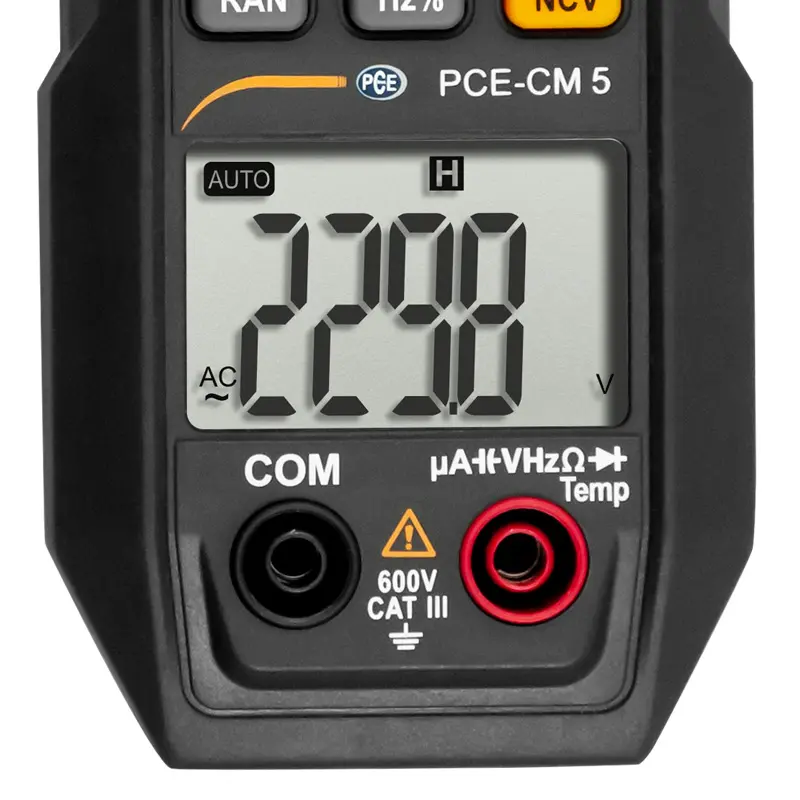

Display

LCD

Valore massimo sul display

5999

Overrange superiore

Il display indica "OL"

Overrange inferiore

Il display indica "-OL"

Frequenza di campionamento

3 misure al secondo

Spegnimento automatico

Dopo 15 minuti di inattività

Alimentazione

1 x Batteria da 9V

Condizioni operative

0 ... +40 °C

Condizioni di stoccaggio

-10 ... +50 °C

Dimensioni

201 x 65 x 43 mm

Peso

Circa 265 g (batteria inclusa)

Contenuto

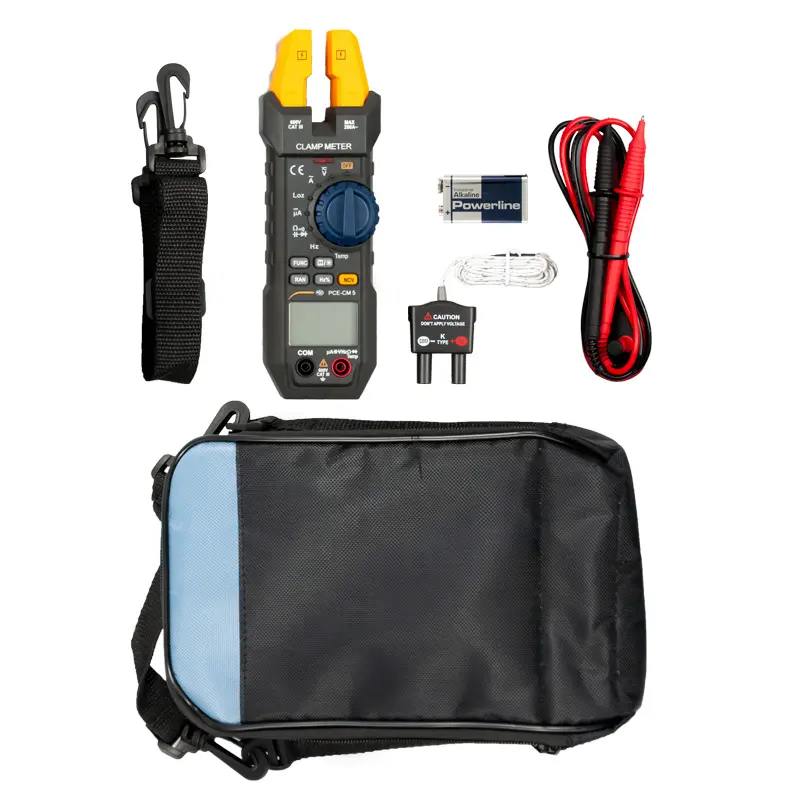

Contenuto della spedizione

1 x Multimetro PCE-CM 5
2 x Puntali
1 x Borsa per trasporto
1 x Batteria da 9V
Istruzioni per l'uso (disponibili in Inglese, Italiano in traduzione)
