Regolatore di temperatura PCE-RE100P

Codice articolo: PCE-RE100P

Domande / Richieste

Tempi di consegna: 3-5 giorni (fine esaurimento scorte)

Regolatore di temperatura con differenti uscite / Ingresso analogico universale / Regolazione programmata / Interfaccia RS-485 / 4 ingressi digitali / Alimentazione del sensore

Il regolatore di temperatura viene utilizzato per la regolazione della temperatura e dei processi. I vari collegamenti di ingresso e uscita incorporati nel regolatore di temperatura consentono di usare questo dispositivo in modo versatile. Il regolatore di temperatura consente la programmazione di vari processi di regolazione. Si possono impostare fino a 16 programmi da 8 segmenti ciascuno. È possibile dare avvio, mettere in pausa o interrompere i programmi di regolazione attraverso i 4 ingressi digitali. È possibile passare da un programma all'altro.

Il regolatore di temperatura è dotato di un ingresso universale al quale possono essere collegati vari sensori di temperatura e sensori con uscite di segnali di processo. L'ampio display LCD visualizza continuamente i valori nominali, reali, gli stati delle uscite e i rispettivi programmi di regolazione. Il regolatore integra una interfaccia RS-485 che consente il collegamento a un sistema di regolazione.

- Ingresso universale
- Impostazione del programma di regolazione

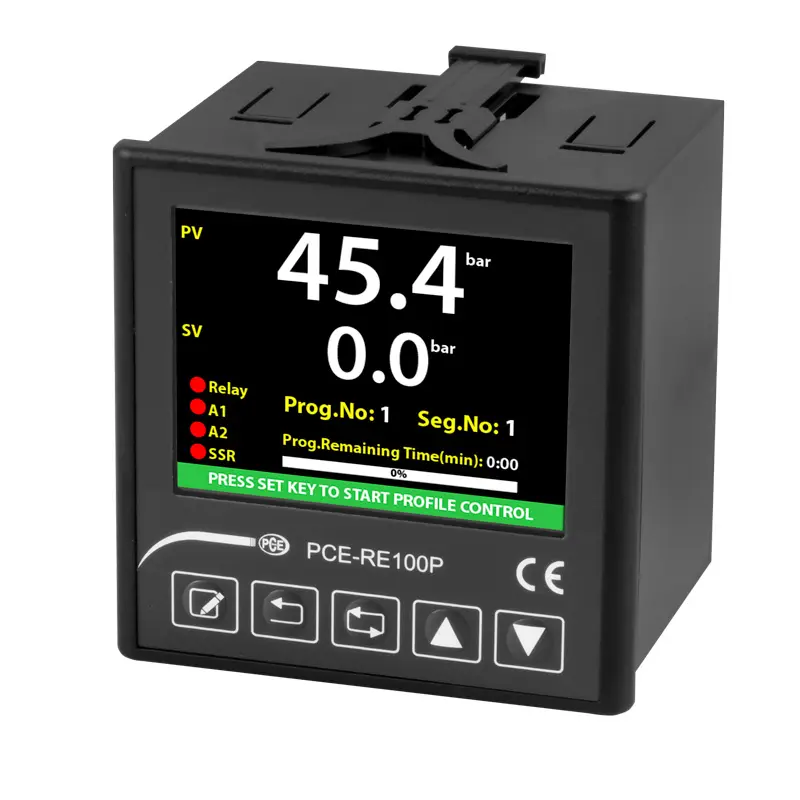

- Display LCD da 3,5"
- Uscite relè, SSR e analogica
- Frequenza di campionamento di 50 ms
- Auto-regolazione PID
- Memoria per vari parametri PID
- Interfaccia RS-485

Parametro	Tipo di ingresso	Range di misura	Precisione
Termocoppia	Tipo B Tipo E Tipo J Tipo K Tipo L Tipo N Tipo R Tipo S Tipo T Tipo U	200 ... 1800 °C -100 ... 900 °C -100 ... 900 °C -100 ... 1300 °C -100 ... 900 °C -200 ... 1300 °C 0 ... 1700 °C 0 ... 1700 °C -250 ... 300 °C -200 ... 400 °C	±0,1 % ± 2 °C ±0,1 % ± 0,5 °C ±0,1 % ± 0,5 °C ±0,1 % ± 0,5 °C ±0,1 % ± 1.5 °C ±0,1 % ± 0,5 °C ±0,1 % ± 1 °C ±0,1 % ± 1 °C ±0,1 % ± 0,5 °C ±0,1 % ± 0,5 °C
Sensori di resistenza	Pt100 NTC	-200 ... 850 °C -100 ... 160 °C -60 ... 150 °C	±0,1% ±0,5 °C ±0,1% ±0,5 °C ±0,1% ±0,5 °C
Corrente di processo	0 ... 20 mA 4 ... 20 mA	-32768 ... 32767 -3276,8 ... 3276,7 -327,68 ... 327,67 -32,768 ... 32,767	±0,1% ±1 digit ±0,1% ±1 digit
mV	0 ... 150 mV		±0,1% ±20 μV
Tensione di processo	0 ... 5 V 1 ... 5 V 0 ... 10 V		±0,1% ±1 digit ±0,1% ±1 digit ±0,1% ±1 digit
Resistenza	0 ... 550 Ω 0 ... 10 kΩ		±0,2% ±0,1 Ω ±0,5% ±10 Ω
Ingresso digitale per il controllo del programma		5 V o 30 V RI = 100 Ω	Start-Stop-Pausa Programma precedente Programma successivo

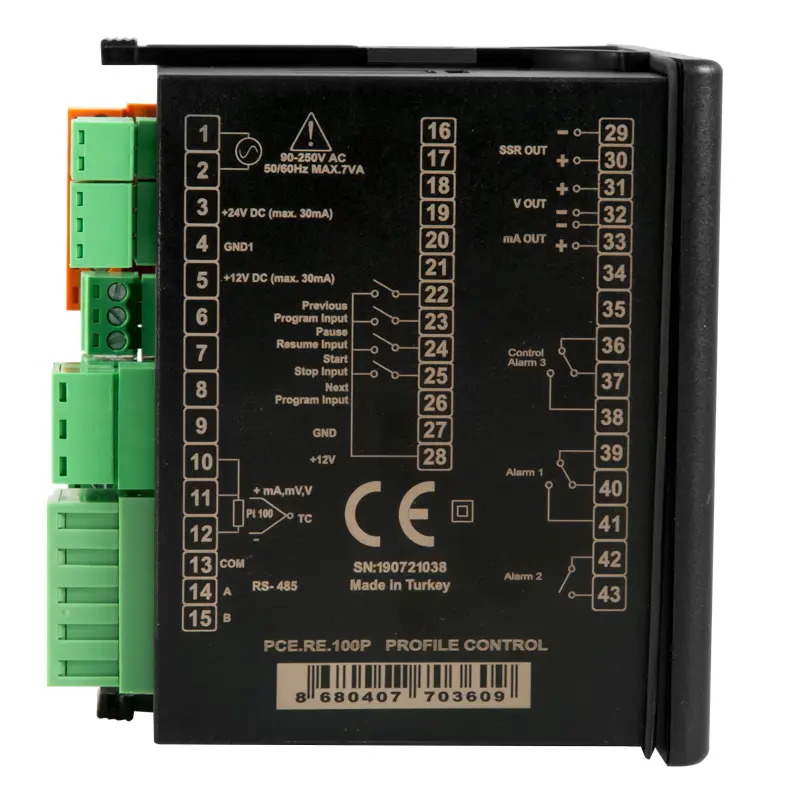

Uscite

Relè: NO/NC 250 V AC / 2 A
Allarme 1: NO/NC 250 V AC / 2 A
Allarme 2: NO 250 V AC / 2 A
SSR: 0 ... 12 V / 40 mA
mA: 0/4 ... 20 mA (máx. 750 Ω)
V: 0 ... 10 V

Alimentazione

90 ... 250V AC / 50/60 Hz

Potenza assorbita

7 VA

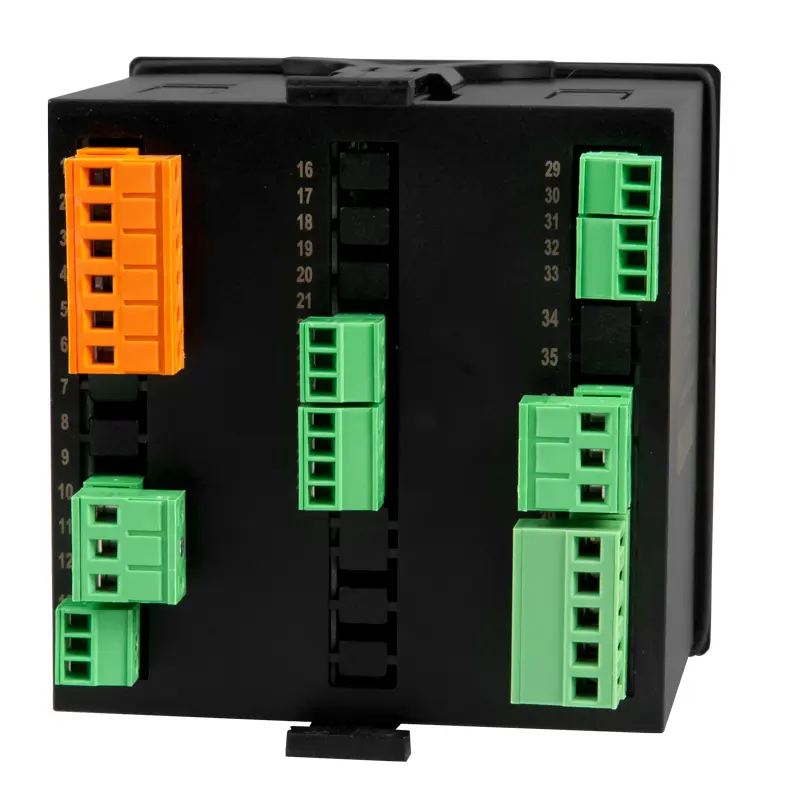

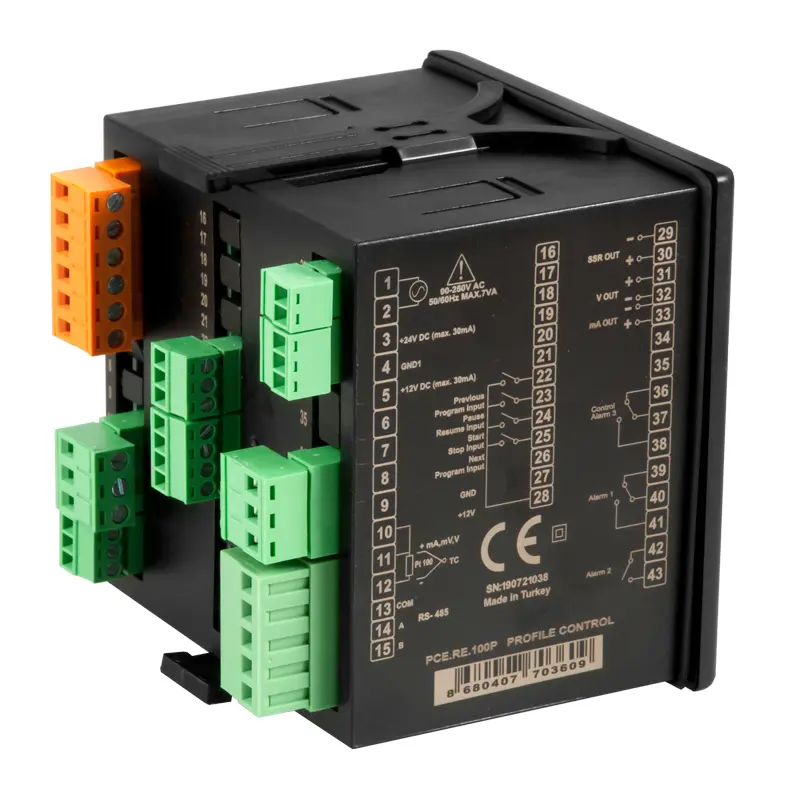

Collegamento elettrico

2,5 mm² mediante connessione filettata

Interfaccia

RS-485 Modbus RTU

Condizioni operative

0 ... 50 °C / max. 80% U.R.

Condizioni di stoccaggio

-25 ... 70 °C / max. 80% U.R.

Grado di protezione

Parte frontale: IP65
Parte posteriore: IP20

Dimensioni

96 x 96 x 81 mm

Dimensioni per istallazione su pannello

92 x 92 mm

Peso

Circa 400 g

1 x Regolatore di temperatura PCE-RE100P
1 x Materiale di fissaggio
Istruzioni per l'uso (Disponibili in Inglese, Italiano in traduzione)

Datasheet

Certificato
