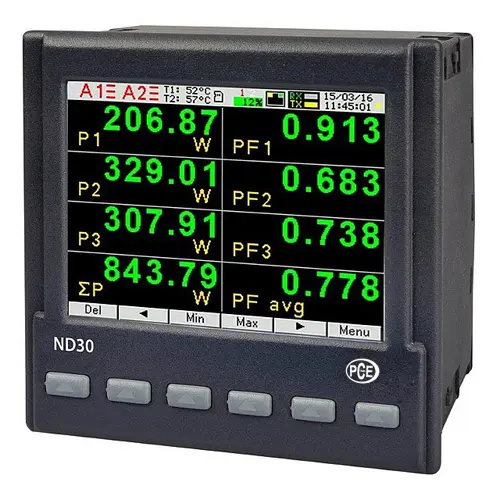

Indicateur de puissance PCE-ND30

Référence: PCE-ND30

Question sur cet article

Délai de livraison: 1-2 jours ouvrés

Indicateur de puissance pour des mesures continues / Ecran graphique LCD / Interface RS-485 / Optionnel: enregistrement de données et Ethernet

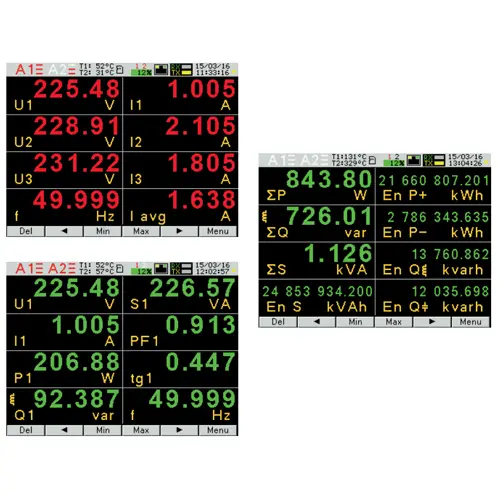

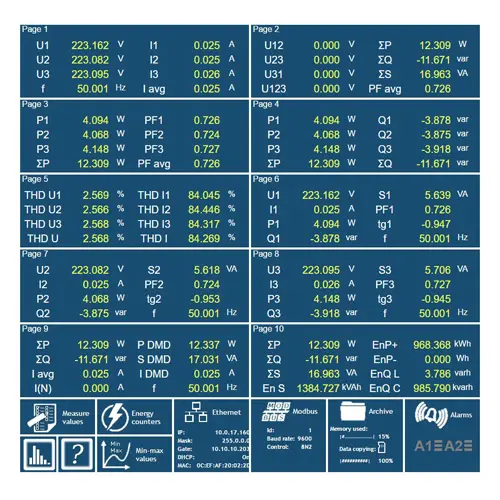

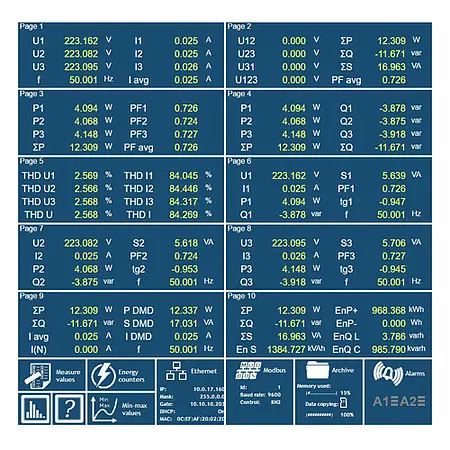

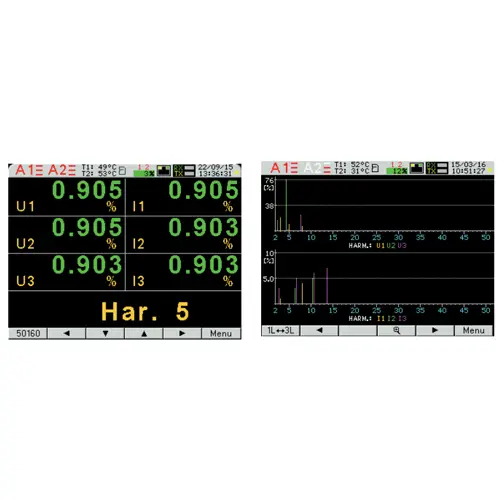

L'indicateur de puissance PCE-ND30 peut mesurer jusqu'à 54 paramètres dans un réseau de courant et de tension. En plus de mesurer la puissance, le PCE-ND30 mesure la tension, le courant et des harmoniques jusqu'à l'ordre 51. Vous pouvez utiliser l'indicateur de puissance pour mesurer 1 ou 3 phases, que la charge soit symétrique ou asymétrique. Toutes les valeurs peuvent s'afficher sur l'écran d'une façon graphique. L'utilisateur peut établir quelles valeurs doivetn s'afficher. Vous pouvez configurer jusqu'à 10 groupes avec 8 paramètres chacun. En plus d'indiquer les valeurs actuelles, l'indicateur de puissance affiche les valeurs maximum et minimum.

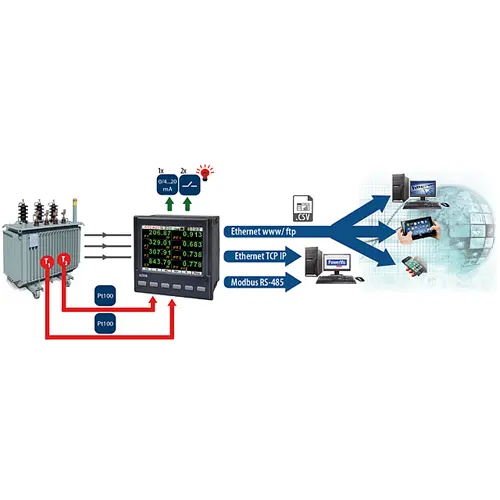

L'indicateur de puissance intègre deux relais pour générrer une alarme en surpassant la valeur supérieure ou inférieure. Optionnellement vous pouvez l'équiper avec une sortie analogique 0/4 ... 20 mA et deux entrées pour des capteurs de température PT100. Une autre option est d'équiper l'indicateur de puissance avec une mémoire de 8 GB et une interface Ethernet. L'interface pour des réseaux permet d'accéder à la web et à la mémoire de l'indicateur de puissance. L'équipement inclut de base une interface Modbus RS-485 avec laquelle vous pouvez programmer et lire les valeurs de l'indicateur de puissance.

- Mesure de tout paramètre sur un réseau de courant et de tension

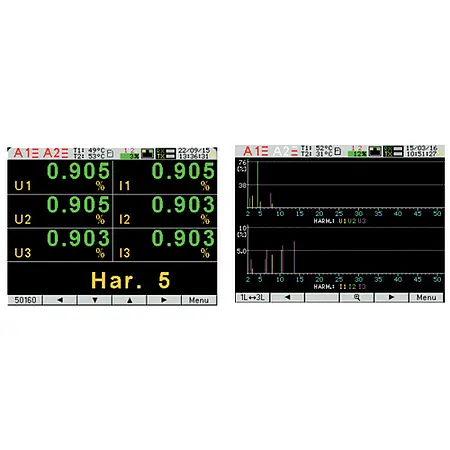

- Mesure d'harmoniques jusqu'à l'odre 51
- Optionnel: Entrée pour 2 x PT100
- Modbus RS-485
- Relais d'alarme et sortie analogique
- Optionnel: Interface pour web et enregistrement de données
- Montage sur panneau

Plages
Courant (classe 0,2) 1 A AC 5 A AC	0,1 ... 1,2 A 0,5 ... 6,0 A Plage maximum indiquée: 20 kA
Tension L-N (classe 0,2) 57,7 V AC 230 V AC 400 V AC	11,5 ... 70 V 46 ... 276 V 80 ... 480 V Plage maximum indiquée: 480 kV
Tension L-L (classe 0,5) 100 V AC 400 V AC 690 V AC	20 ... 120 V 80 ... 480 V 138 ... 830 V Plage maximum indiquée: 830 kV
Puissance active (classe 0,5)	± 1999,9 W / Plage maximum indiquée: ± 1999,9 MW
Puissance réactive (classe 1)	± 1999,9 Var / Plage maximum indiquée: ± 1999,9 MVar
Puissance apparente (classe 0,5)	0 ... 1999,9 Va / Plage maximum indiquée: 0 ... 1999,9 MVA
Energie active (classe 0,5)	± 1999,9Wh / Plage maximum indiquée: ± 1999,9 MWh
Energie réactive (classe 1)	± 1999,9 Varh / Plage maximum indiquée: ± 1999,9 MVarh
Energie apparente (classe 0,5)	0 ... 1999 VAh / Plage maximum indiquée: 0 ... 1999,9 MVAh
Facteur de puissance active	-1 .... 1
Rapport entre puissance active et apparente	-1,2 ... 1,2
Fréquence	45 ... 65 Hz
Distorsion d'harmoniques	0 ... 100 %
Harmoniques courant et tension jusqu'à l'ordre 51	0 ... 100 %
Spécifications techniques supplémentaires
Entrée de température (optionnelle)	2 x PT100 de 2 fils -50 ... 400 °C ± 0,5 % FS
Interface RS-485	Modbus RTU 8N2, 8E1, 8O1, 8N1 Direction: 1 ... 247 Baud: 4800, 9600,19200, 38400, 57600, 115200
Ethernet 10/100	Protocoles: TCP, HTTP. FTP
Ecran	LCD de 3,5 ", 320 x 240 pixels
Dimensions	96 x 96 x 77 mm
Dimensions pour installation sur panneau	92,5 x 92,5 mm
Poids	300 g
Type de protection	Partie frontale: IP65 Partie postérieure: IP20
Alimentation	85 ... 253 V AC 90 ... 300 V DC
Puissance absorbée	6 VA
Puissance perdue	Tension: 0,2 VA Courant: 0,1 VA
Temps de chauffe	5 minutes
Conditions environnementales	-10 ... 55 °C / 0 ... 95 % H.r.
Position d'installation	Toute position
Surcharge	Tension: 2 x Voltage nominal (5 secondes) Courant: 50 A (1 secondes)
Tolérance électromagnétique	EN 61000-6-2 EN 61000-6-4
Isolement carcasse	Double, selon EN61010-1
Degré de saleté	2
Catégorie d'installation	III

1 x Indicateur de puissance PCE-ND30 (selon la configuration sélectionnée)
1 x Instructions d'utilisation
