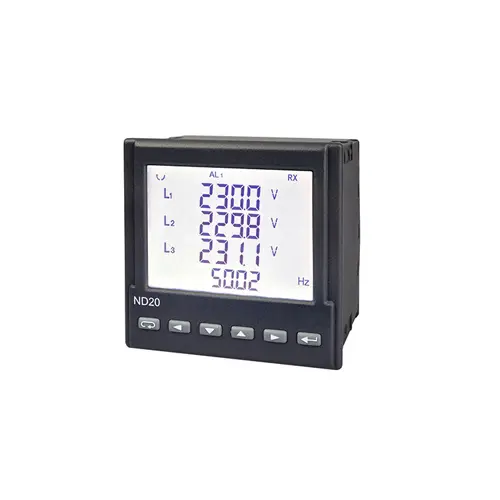

Indicateur de puissance PCE-ND20

Référence: PCE-ND20
154,00 €
184,80 €
PCE-ND20
Prix HT / Frais d'envoi non compris (8,95 € + TVA)
Délai de livraison: 1-2 jours ouvrés
Indicateur de puissance d'installation fixe / Écran LCD de 3,5" rétroéclairé / 2 sorties d'alarme et sortie d'impulsions / Interface Modbus RTU / Protection IP 65 dans la partie d'avant / Alimentation séparée
L'indicateur de puissance mesure tous les paramètres de réseaux triphasés: courant, tension, puissance. Le mesure de courant peut être mesurée en triphasé et d'une façon directe. Vous avez aussi la possibilité de mesurer avec l'indicateur de puissance des hautes courants à travers du transducteur. La mesure de tension est mesurée d'une façon directe jusqu'à 480 V (phase à phase). L'indicateur de puissance est exclusivement apte pour des réseaux triphasés.  L'indicateur de puissance montre toutes les valeurs mesurées sur le grand écran rétroéclairé. L'utilisateur peut naviguer à travers des différents paramètres et effectuer els réglages nécessaires. Pour cela, vous devez utiliser les touches dans la partie d'avant de l'indicateur de puissance. L'appareil est alimenté à travers d'une connexion séparée. L'indicateur de puissance dispose d'un relais d'alarme que l'utilisateur peut régler librement. Il dispose aussi d'une sortie analogique 4-20 mA programmable. À travers de l'interface Modbus RTU, vous pourrez transférer toutes les valeurs mesurées avec l'indicateur de puissance à un réseau Modbus. La sortie d'impulsions intégrée peut être utilisée pour connecter l'indicateur de puissance à un compteur de courant ou d'énergie séparé. La partie d'avant de l'indicateur de puissance dispose d'une protection IP67. L'indicateur de puissance est installé sur des panneaux. Les dimensions du panneau sont de 92 x 92 mm. Les dimensions de la partie d'avant de l'indicateur de puissance sont de 96 x 96 mm.

- Dimensions pour l'installation sur un panneau: 92 x 92 mm
- Mesure de: U, I, f, P, Q, S, PF...
- Alimentation à travers de la tension de mesure
- Fonction d'alarme
- Détection de l'ordre séquentiel de phase erroné
- Sortie d'impulsions pour la puissance active
- Alimentation séparée
- Type de protection: IP 65 parte frontal
- Écran LCD 3,5"
- Installation simple
- Interface Modbus RS-485

Magnitude Plage d'indication Plage de mesure Précision
Courant In
1 A
5 A
0,00 ... 1500 A
0,00 ... 60000 A
0,005 ... 1,2 A AC
0,025 ... 6 A AC
± 0,2 % de la valeur
Tension L-N
57,7 V
230 V
0,0 ... 1,012 MV
0,0 ... 1,200 MV
195 ... 253 V AC
246 ... 300 V AC
± 0,2 % de la valeur
Tension L-L
100 V
400 V
0,0 ... 1,752 MV
0,0 ... 2,000 MV
340 ... 440 V
425 ... 520 V
± 0,5 % de la valeur
Fréquence 47,0 ... 63,0 Hz 47,0 ... 63,0 Hz ± 0,2 % de la valeur
Puissance active -9999 ... 9999 MW -1,52 kW ... 1,52 kW ± 0,5 % de la valeur
Puissance réactive -9999 ... 9999 Mvar -1,52 ... 1,52 Mvar ± 0,5 % de la valeur
Puissance apparente 0,00 VA ... 9999 MVA 1,0 VA ... 1,52 VA ± 0,5 % de la valeur
Facteur de puissance PF -1 ... 1 - 1 ... 1 ± 1 % de la valeur
Tan φ -1,2 ... 1,2 -1,2 ... 1,2 ± 1 % de la valeur
Cos φ -1 ... 1 -1 ... 1 ± 1 % de la valeur
φ -180 ... 180 ° - 180 ... 180 ° ± 0,5 % de la valeur
Énergie active importée 0 ... 99.999.999 kWh   ± 0,5 % de la valeur
Énergie active exportée 0 ... 99.999.999 kWh   ± 0,5 % de la valeur
Énergie réactive importée 0 ... 99.999.999 kWh   ± 0,5 % de la valeur
Énergie réactive exportée 0 ... 99.999.999 kWh   ± 0,5 % de la valeur
THD 0 ... 100 %   ± 5 % de la valeur
Spécifications techniques génériques de l'indicateur de puissance d'installation fixe
Sortie relais 1 Sortie
Max. 250 V AC / 0,5 A
Sortie analogique 1 Sortie programmable
0/4 ... 20 mA
Sortie d'impulsions de
puissance active		 O/C (NPN)
Classe A selon EN62053-31
Tension18 ... 27 V
Courant10 ... 27 mA
Interface RS-485 Modbus RTU 8N2 / 8E1 / 8 O1 / 8N1
Bauds 4800 / 9600 / 19200 / 38400 bit/s
Écran LCD monochromatique de 3,5 ", rétroéclairé
Alimentation (sélectionnable) 20 ... 40 V AC / 20 ... 60 V DC
85 ... 253 V AC / 90 ... 3000 V DC
Conditions environnementales -20 ... 55 °C / 25 ... 95 % H.r.
Conditions de stockage - 30 ... 70 ° C / sans condensation
Sécurité électrique EN 61010-1
Dimensions 96 x 96 x 77 mm
Dimensions du panneau 92 x 92 mm
Poids 300 g
Type de protection IP 65 (partie d'avant)

1 x Indicateur de puissance d'installation fixe
1 x Bornes de connexion
1 x Matériel de fixation
1 x Manuel d'utilisation
