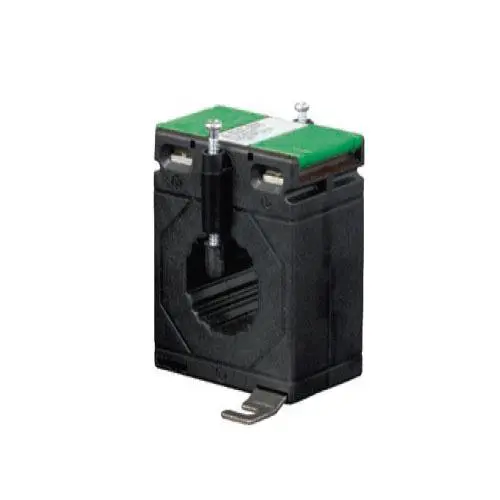

Transducteur de courant PCE-LCTB 62/30 (50) pour la mesure de courants alternatifs jusqu'à 800 A

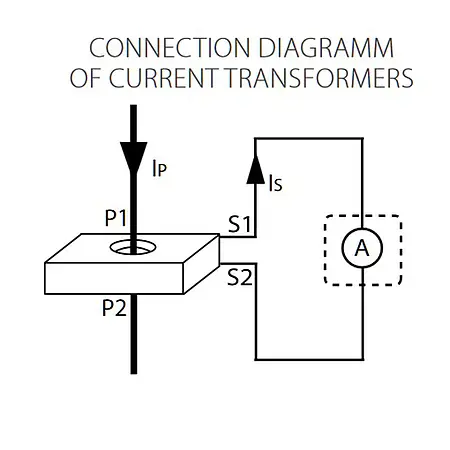

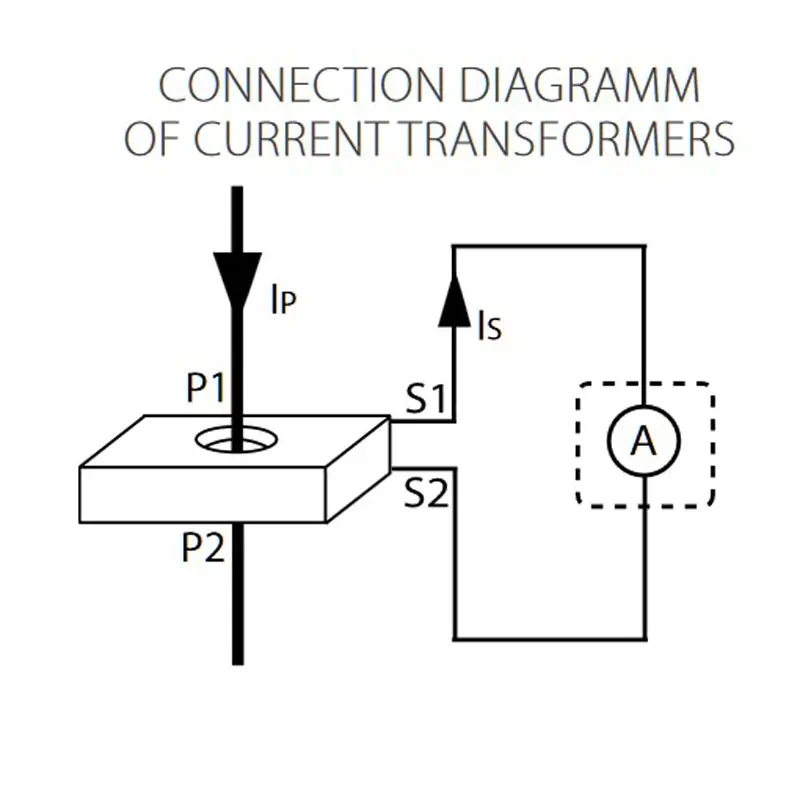

Le transducteur de courant s'utilise lorsque les courants alternatifs dans les circuits sont trop élevés pour que l'appareil de mesure puisse les mesurer. Le transducteur de courant convertit le courant primaire en un courant secondaire proportionnellement réduit pour pouvoir être traité par un appareil de mesure. En outre, le transducteur de courant protège les appareils de mesure des tensions trop élevées. Le transducteur de courant peut détecter, selon le modèle, des courants primaires allant de 40 A à 800 A et les convertir en des courants secondaires de 1 A ou 5 A. Vous pouvez aussi choisir parmi les classes de précision suivantes: 1 / 0,5 / 0,2 / 0,2s.
- Bobinage primaire (entrée): 40 A ... 800 A - Bobinage secondaire (sortie): 1 A / 5 A - Tension du système: max. 720 V - Classes de précision: 0,2s / 0,2 / 0,5 / 1 - Fréquence: 50 Hz - Norme: IEC/EN 60044-1, BS 3938, IS 2705-1 - Montage aisé - Dimensions compactes
Bobinage primaire (entrée)
40 A ... 800 A
Bobinage secondaire (sortie)
1 A, 5 A
Classes de précision
0,2s / 0,2 – Pour mesure de laboratoire et de puissance 0,5 – Pour mesures précises 1 – Pour mesures communes et mesureurs analogiques
Profondeur
50 mm
Largeur
62 mm
Diamètre
Ø 30 mm
Barre collectrice
30x10mm, 2x25x10mm
Norme
IEC/EN 60044-1, BS 3938, IS 2705-1
Boîtier
10 % polycarbonate renforcé avec fibre de verre, ignifuge conformément à UV94V-0
Connexions
2 connecteurs de chaque côté
Classification thermique
E (jusqu'à 120 °C)
Tension du système
Max. 720 V
Puissance nominale
1 VA ... 10 VA
Température de fonctionnement
-20 °C ... +45 °C
Température de conservation
-50 °C ... +80 °C
Courant de court-circuit thermique (I th)
40 x In
Courant de court-circuit dynamique (I dyn)
2,5 x I th
Facteur de sécurité
5
1 x Transducteur de courant 1 x Manuel d'utilisation
