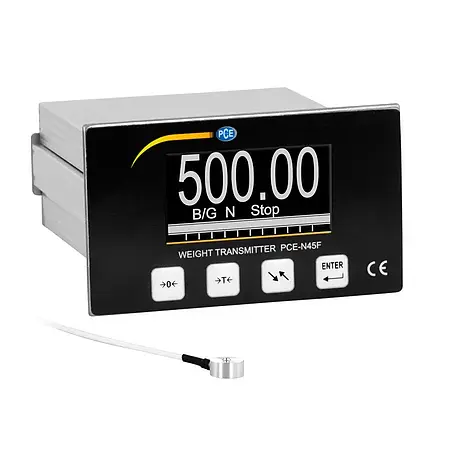

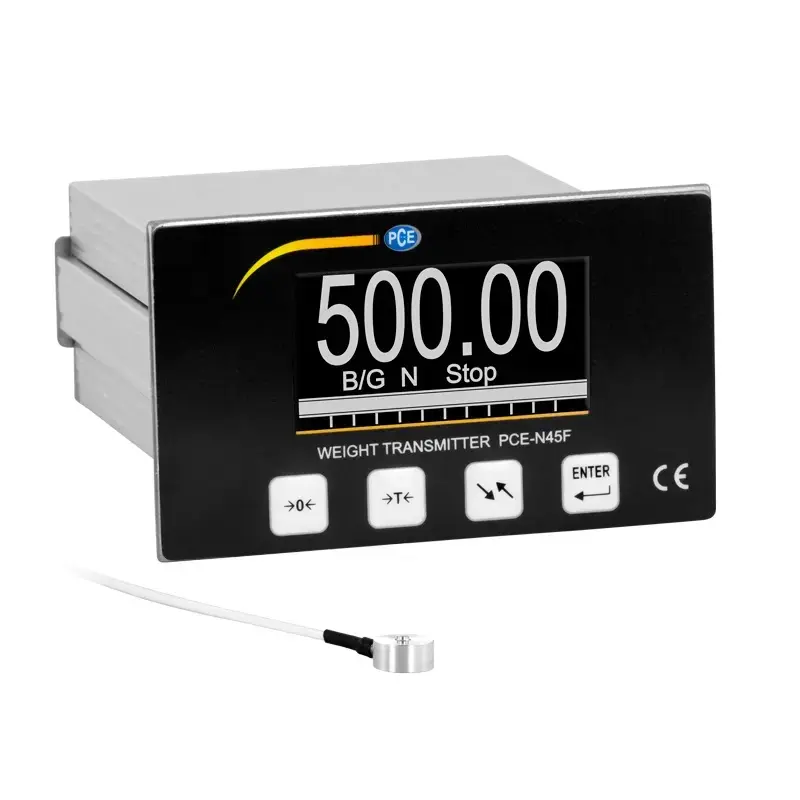

| Indicateur de pesage PCE-N45F | |
| Plage signal d'entrée | 0 ... 10 mV |
| Sensibilité en mV/V à 5 V | 2 mV/V |
| Sensibilité minimum | 0,9 µV/D |
| Plage signal d'entrée | 0 ... 15 mV |
| Sensibilité en mV/V à 5 V | 3 mV/V |
| Sensibilité minimum | 0,9 µV/D |
| Tension d'alimentation de la cellule de charge |
5 V |
| Nombre de cellules de charge | 1 ... 6x cellule(s) de charge de 350 Ω |
| Écran | OLED, 128 x 64 pixels |
| Unités | g, kg, t, kN, N, Nm |
| Part de mesure | 200 Hz |
| Connexions électriques | Raccord fileté, 1 ... 1,5 mm² |
| Alimentation | 24 V DC |
| Puissance absorbée | < 6 W |
| Degré de protection | Façade: IP65 |

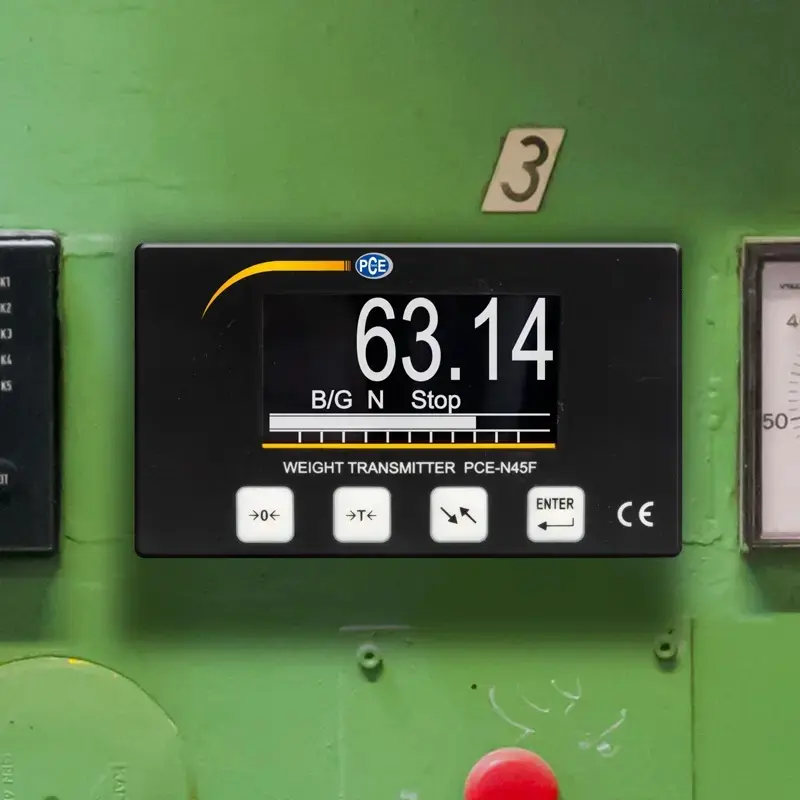

| Montage | Installation sur panneau |
| Dimensions pour l'installation sur panneau |
92 x 44 mm |
| Dimensions | 110 x 62 x 119 mm |
| Poids | Environ 440 g |
| Conditions ambiantes | -10 ... 40 °C / max 95 % H.r. |
| Capteur de force PCE-C-R10LFC 50-H6 | |
| Charge nominale (F.S = fond d'échelle) | 50 kg, 500 N |
| Charge limite | 120 % |
| Charge de rupture | 150 % |
| Constante nominale | 1,0 – 1,5 mV/V |
| Intervalle d'utilisation de la tension d'alimentation |
2,5 V – 5 V |
| Tension d'alimentation maximum | 5 V |
| Déviation du signal zéro | ± 2 % F.S. |
| Déviation de la linéarité | 1,0 % F.S. |
| Réversibilité | 1,0 % F.S. |
| Reproductibilité | 1,0 % F.S. |
| Fluence de charge (30 min) | 0,1 % F.S. |
| Résistance d'entrée | 350 ± 10 Ω |
| Résistance de sortie | 350 ± 3 Ω |
| Résistance d'isolement | ≥5000 MΩ / 100 V DC |
| Intervalle nominal de la température ambiante |
-10 ... +60 °C |
| Intervalle de la température de service | -20 ... +80 °C |
| Coefficient thermique de la valeur nominale |
0,1 % F.S. / 10 °C |
| Coefficient thermique du signal zéro | 0,1 % F.S. / 10 °C |
| Câble du capteur | Ø 2 x 3 m / (pointes ouvertes) |
| Signal attribué à chaque câble | EXC+ = rouge EXC- = noir SIG+ = vert SIG- = blanc GND =jaune |
| Matériel / Corps de mesure | Acier inoxydable |
| Type de protection | IP 65 |
Boîtier de paillasse pour indicateurs, régulateurs et systèmes d'affichage, avec découpe pour panneau de 45 x 92 mm. Le boîtier de paillasse est livré avec un panneau frontal en aluminium avec la découpe adéquate.
- Boîtier: Boîtier de paillasse avec pieds de montage
- Boîtier en plastique ABS
- Panneau frontal en aluminium
- Découpe pour panneau: 45 x 92 mm
Prix HT / Frais d'envoi non compris
Le capteur de force convient à de nombreuses applications grâce à ses dimensions compactes. La surface réduite du capteur de force permet de mesurer sur des petites surfaces de contact.
- Charge nominale: 10-50 kg / 100-500N
- Charge limite: 150%
- Charge de rupture: 200%
- Constante nominale: 1,0 - 1,5 mV / V
- Vous devez sélectionnez la charge nominale!
Prix HT / Frais d'envoi non compris
Le capteur de force mini s'utilise fréquemment pour mesurer dans des zones difficiles d'accès. Ce capteur de force se caractérise par sa hauteur. Grâce à son diamètre de seulement 10 mm, ce capteur de force a un diamètre inférieur à celui d'une pièce de 1 centime.
- Charge nominale: 5-100 kg / 50-1000N
- Charge limite: 120 %
- Charge de rupture: 150 %
- Constante nominale: 1,0 – 1,5 mV/V
- Vous devez sélectionnez la charge nominale!
Prix HT / Frais d'envoi non compris
Capteur de force en acier inoxydable avec une incertitude de seulement 0,5%. Ce capteur de force peut être utilisée dans différents secteurs grâce à son diamètre de 13 mm et à sa hauteur de 7 mm.
- Charge nominale: 5-100 kg / 50-1000N
- Charge limite: 120 %
- Charge de rupture: 150 %
- Constante nominale: 1,0 – 1,5 mV/V
- Vous devez sélectionnez la charge nominale!
Prix HT / Frais d'envoi non compris
Capteur de force en acier inoxydable avec une incertitude de seulement 0,5 %. Ce capteur de force peut être utilisée dans différents secteurs grâce à son diamètre de 19 mm et à sa hauteur de 9 mm.
- Charge nominale: 5-500 kg / 50-5000N
- Charge limite: 120%
- Charge de rupture: 150%
- Constante nominale: 1,0 - 1,5 mV / V
- Vous devez sélectionnez la charge nominale!
Prix HT / Frais d'envoi non compris
Le capteur de force possède dans sa partie inférieure 4 trous de vis, lesquels rendent le capteur de force idéal pour une installation fixe.
- Charge nominale: 5-2000 kg / 50-20 kN
- Charge limite: 120%
- Charge de rupture: 150%
- Constante nominale: 1,0 - 1,5 mV / V
- Vous devez sélectionnez la charge nominale!
Prix HT / Frais d'envoi non compris
