Débitmètre à ultrasons PCE-TDS 100HSH+-ICA avec thermomètre et certificat ISO

Référence: PCE-TDS 100HSH+-ICA
Calibration ISO
2.908,90 €
3.490,68 €
4250348726841
PCE-TDS 100HSH+-ICA
Prix HT / Frais d'envoi non compris (8,95 € + TVA)
Délai de livraison: 5-7 jours ouvrés
Principe de mesure du temps de transit / Détermine la vitesse de flux et le débit / Principe de mesure pour les liquides les plus homogènes possible / Debitmetre a ultrasons avec capteurs pour différentes tuyauteries
Le débitmètre à ultrasons est utilisé pour des mesures de contrôle ou pour détecter rapidement le débit dans une tuyauterie ; il s'agit d'un système de mesure portable et facile à installer. Le débitmètre à ultrasons utilise le principe de mesure du temps de transit. Le principe de mesure du débitmètre est très simple.

Pour une mesure diagonale dans un tube, le temps de mesure est inférieur si elle est faite dans le sens du courant. Plus le débit augmente, plus le temps de mesure sera long si on va à contrecourant. La différence entre les durées d'écoulement dans le sens du courant et à contrecourant, dépend directement de la vitesse du flux. Le débitmètre utilise cet effet pour déterminer la vitesse du flux et du débit.

Les transducteurs électro-acoustiques reçoivent et émettent de brèves impulsions ultrasoniques à travers le liquide qui coule dans la tuyauterie. Les transducteurs sont placés à l'horizontale de chaque côté du tuyau à mesurer, à une distance établie l'un de l'autre. Les capteurs, qui mesurent de manière non-invasive, sont placés sur le tuyau et sont fixés, par exemple, au moyen d'une bride. Peu après, l'écran affiche la vitesse du flux. Le débitmètre à ultrasons peut être utilisé sur des tuyaux métalliques, en plastique et en caoutchouc.

Liquides mesurables
Acétate, acétone, huile de cacahuète, huile de lin, huile d’olive, huile pour moteurs, huile de paraffine, huile de silicone, huile pour transformateurs, alcool, alcool éthylique, alcool méthylique, ammoniaque, aniline, benzène, butyrate, chloroforme, éthanol, éther, éther éthylique, éthylène glycol, fréon R12, gasoil, essence, glycérine, glycol, iso butanol, iso pentane, lubrifiant, méthanol, pentane, pétrole, 1-propanol, kérosène, réfrigérant, trichloréthylène, 1,1,1-trichloréthane, térébenthine, eau distillée, eau salée.

- Parfait pour le rééquipement
- Installation sans interruption du processus
- Montage facile
- Précis et fiable
- Sans perte de pression
- Les inspections et les parties mobiles ne sont pas nécessaires
- Sans usure
- Mesureur portable pour les mesures de contrôle
- Certificat d'étalonnage inclus

Débitmètre à ultrasons PCE-TDS 100HSH+

Plage de mesure

-32 ... +32 m/s

Résolution

0,0001 m/s

Précision pour DN ≥ 50 mm

±1,5 % de la valeur mesurée

Précision pour DN < 50 mm

±3,5 % de la valeur mesurée

Reproductibilité

±1,0 % de la valeur mesurée

Milieux

Tout liquide ayant une impureté inférieure à 5 % et un flux supérieur à 0,03 m³/h



Unités de débit

Mètre cube [m³]
Litre [l]
Gallon (USA) [gal]
Gallon Impérial (UK) [igl]
Millions de gallons USA [mgl]
Pieds cubes [cf]
Baril (USA) [bal]
Baril Impérial (UK) [ib]
Baril de pétrole [ob]


Quote-part

Par jour [/ d]
Par heure [/ h]
Par minute [/ m]
Et par seconde [/ s]



Mémoire

1800 valeurs

Interface

USB (pour mesurer en temps réel et transférer les données de la mémoire interne)

Catégorie de protection

IP52

Alimentation

3 x piles AAA Ni-H / 2100 mAh (12 heures de fonctionnement avec charge complète)

Chargeur

100 ... 240 V AC 50/60 Hz

Dimensions

214 x 104 x 40 mm

Poids

450 g


Capteur

Largeur nominale: DN 15 ... 100 mm, 20 ... 108 mm
Largeur nominale: DN 50 ... 700 mm, 57 ... 720 mm

Température du milieu

-30 ... +160 ºC

Dimensions du capteur

45 x 30 x 30 mm

Poids du capteur

75 g

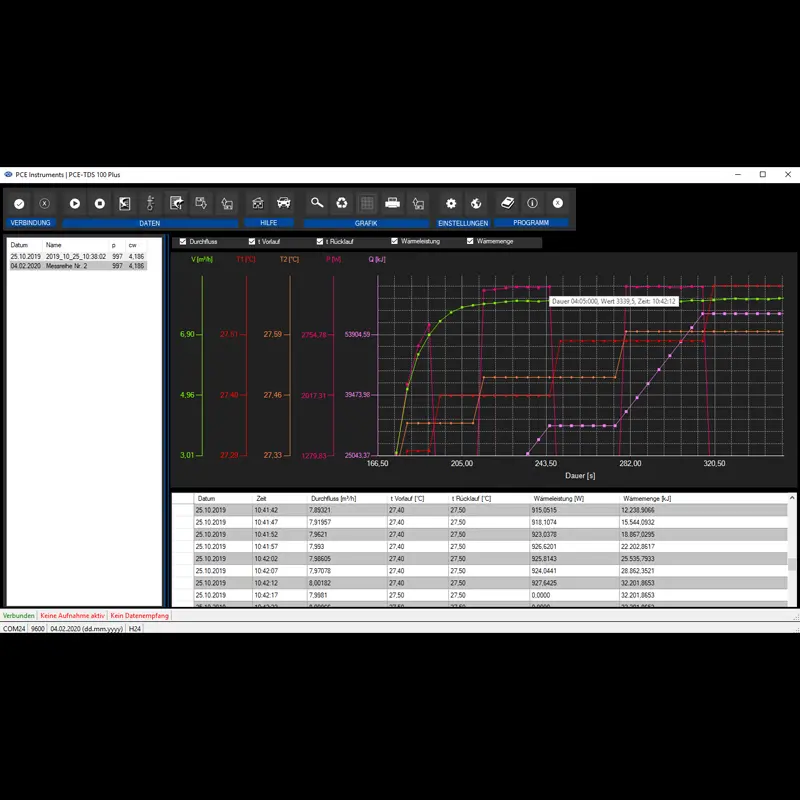

Données techniques du logiciel d'analyse
- Unités de puissance W, kW, MW, J/h, kJ/h, MJ/h, Btu/h, kBtu/h, MBtu/h
- Unités d’énergie J, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
- Visualisation graphique du débit, température d'impulsion, température de retour, puissance thermique et quantité de chaleur
- Visualisation en forme de tableau du débit, température d’impulsion, température de retour, puissance thermique et quantité de chaleur
- Mode de mesure mobile et stationnaire
- Enregistrement des données en temps réel avec durée illimitée (la capacité de mémoire du PC peut être limitée)
- Fonction d'exportation des données
- Guide d'utilisation du logiciel avec instructions pour la configuration progressive des appareils et du logiciel.

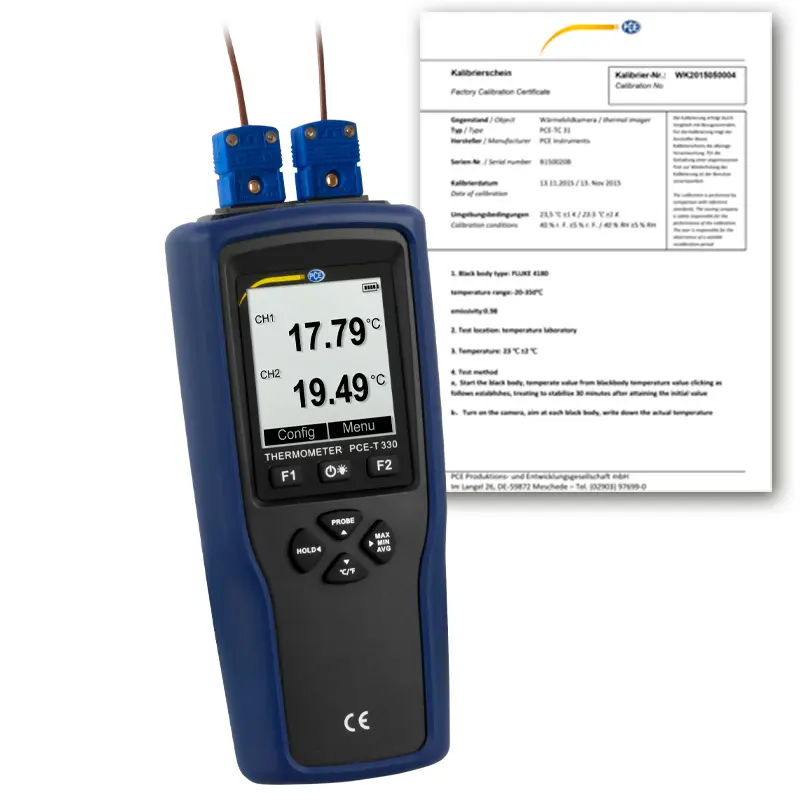

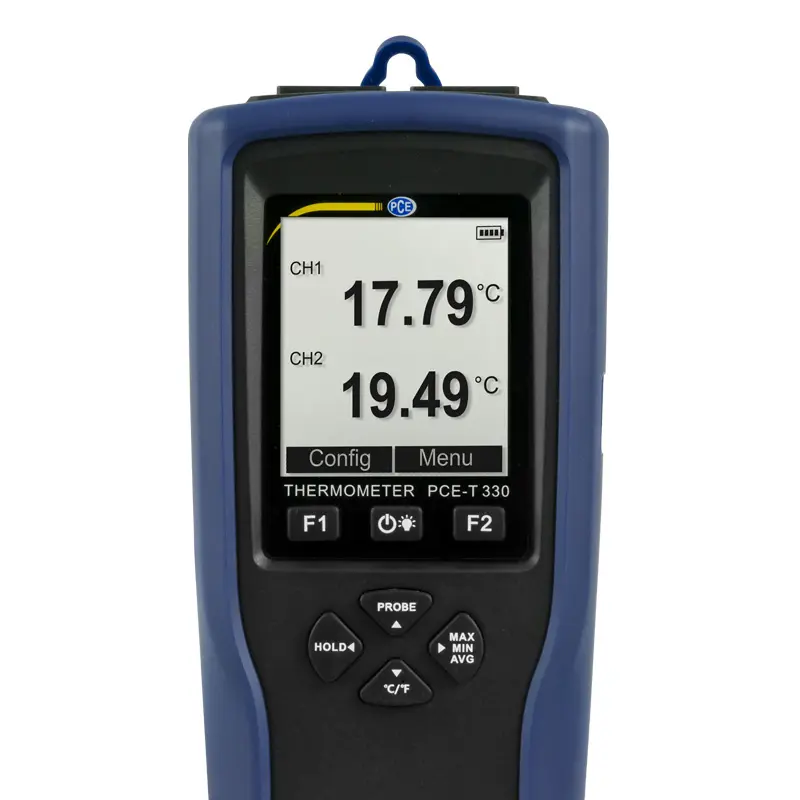

Enregistreur de température PCE-T 330

Capteur de température Type K

Plage de mesure

-200 ... +1370 °C

Résolution

0,01 °C

Précision

±0,3 % ItI +0,4 °C



Capteur de température Type T

Plage de mesure

-200 ... +400 °C

Résolution

0,01 °C

Précision

±0,3 % ItI +0,4 °C



Capteur de température Type J

Plage de mesure

-200 ... +1200 °C

Résolution

0,01 °C

Précision

±0,3 % ItI +0,4 °C



Unités

°C / °F

Nombre de canaux

2

Part de mesure

2 Hz

Mémoire

15.328 kB pour 20.000 valeurs

Format fichier

TXT, CSV, XLS, DLG

Part d'enregistrement

1 .... 86.399 secondes

Interface

Micro-USB

Alimentation

3 x batteries de 1,2 V, type AAA / 3 x piles de 1,5 V AAA

Autonomie

Environ 190 heures (sans rétroéclairage, capacité de la batterie 1200 mAh, température ambiante 25 °C)

Température de fonctionnement

-10 ... +50 °C

Température de conservation

-20 ... +60 °C (sans piles)

Dimensions

173 x 71 x 38 mm

Poids

Environ 226 g

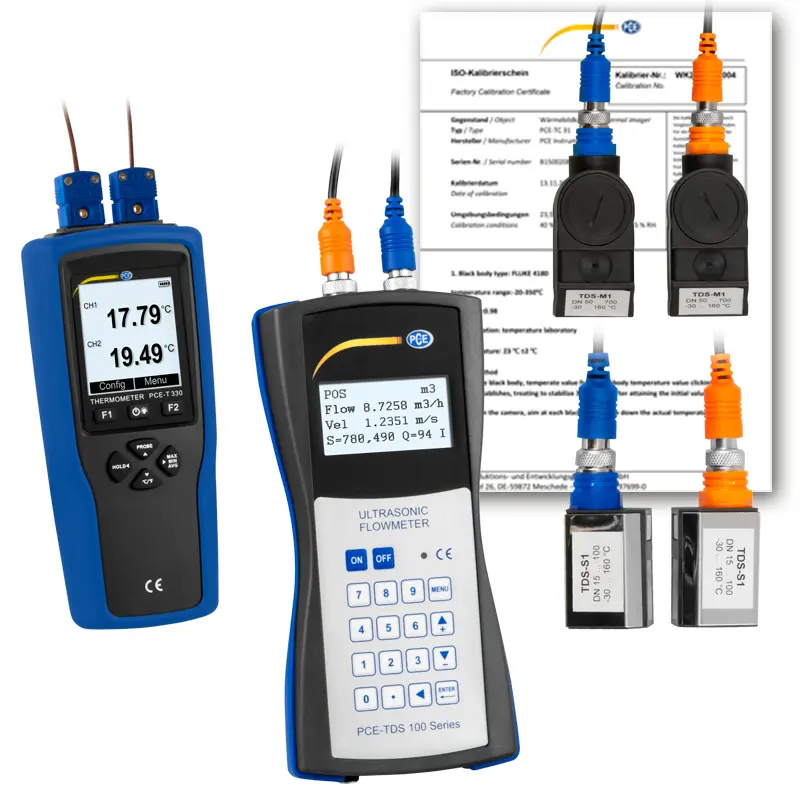

1 x Débitmètre à ultrasons
1 x Thermomètre enregistreur à 2 canaux
1 x Logiciel d'évaluation pour calculer la quantité de chaleur et la production de chaleur

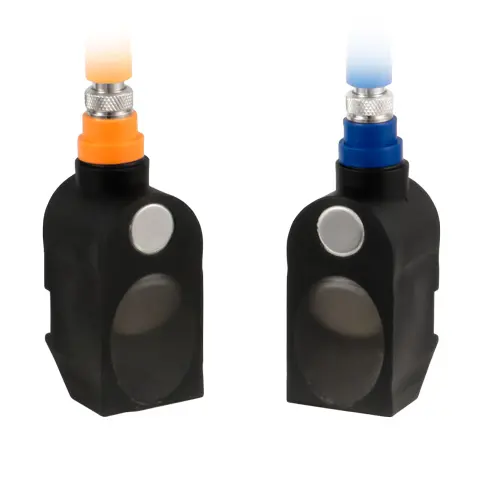

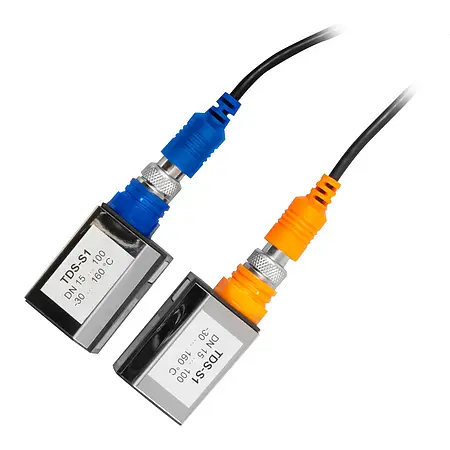

2 x Capteurs TDS-S1 (diamètre de tuyau 20 ... 108 mm)

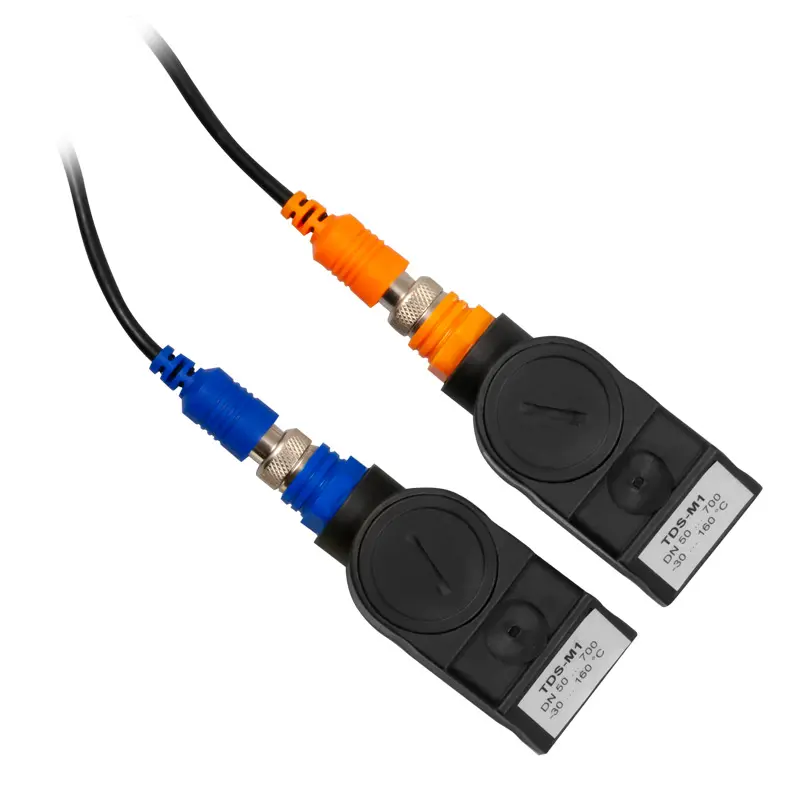

2 x Capteurs TDS-M1 (diamètre de tuyau 50 ... 700 mm)

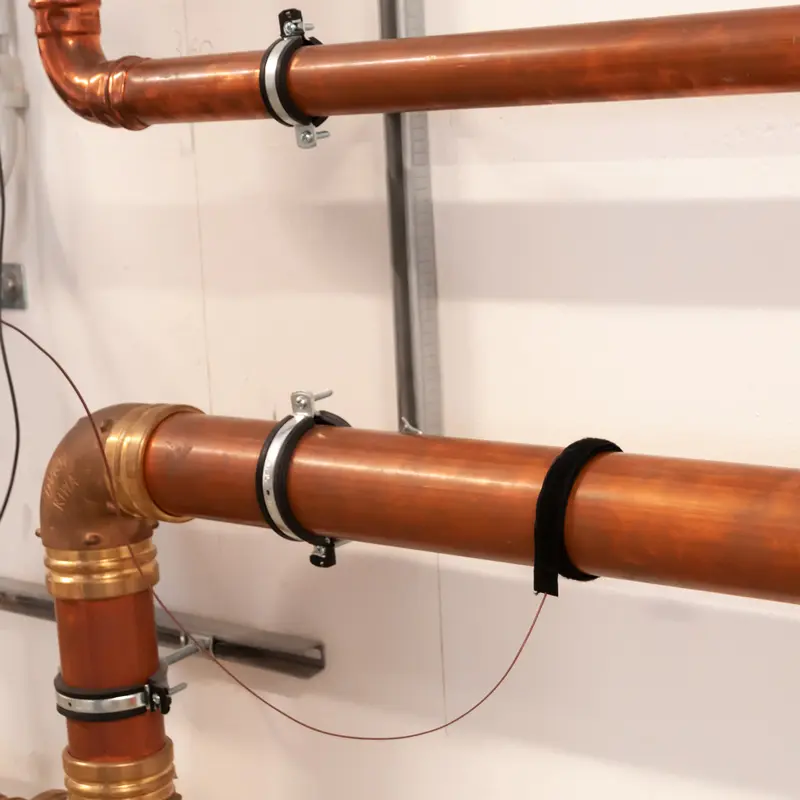

2 x Capteurs température pour tuyaux
2 x Câbles de connexion de 5 m
2 x Bandes velcro
1 x Source d'alimentation
1 x Gel de couplage
1 x Mètre ruban

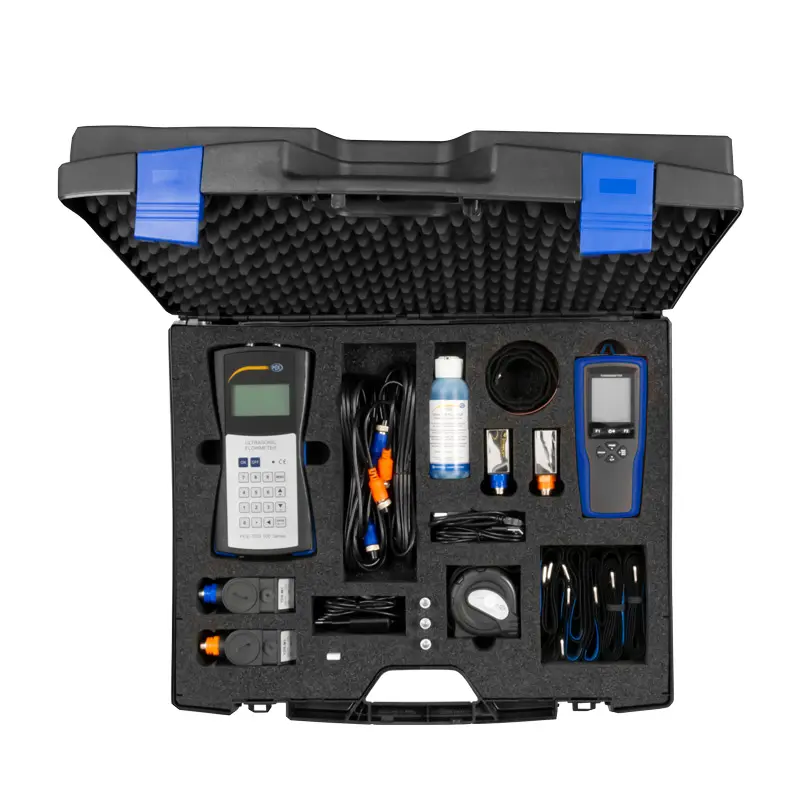

1 x Mallette de transport
1 x Manuel d'utilisation
1 x Certificat d'étalonnage ISO PCE-TDS 100
1 x Certificat d'étalonnage ISO PCE-T 330
