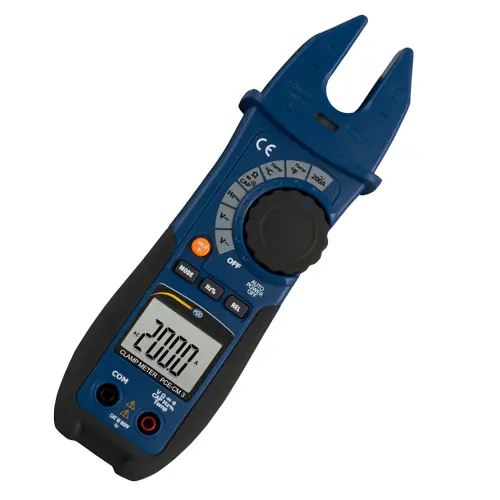

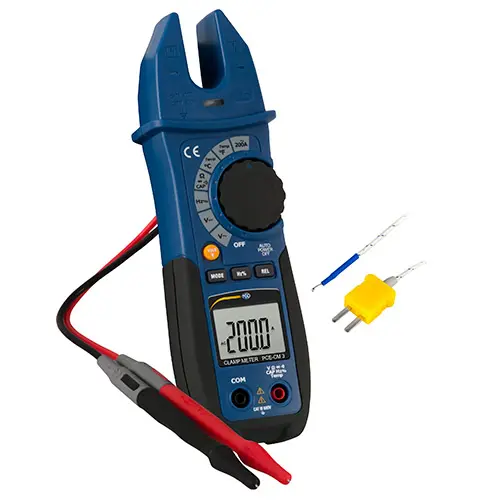

Multimètre PCE-CM 3

Tension continue

Plage

Résolution

Précision

4 V DC

1 mV

± (1,2 % de la valeur + 2 d)

40 V DC

10 mV

± (1,5 % de la valeur + 2 d)

400 V DC

100 mV

± (1,5 % de la valeur + 2 d)

600 V DC

1 V

± (2 % de la valeur + 2 d)

Impédance d'entrée

10 MΩ

Protection contre surtension

600 V DC
600 V AC RMS

Tension alternative

Plage

Résolution

Précision

4 V AC

1 mV

± (1,5 % de la valeur + 5 d)

40 V AC

10 mV

± (1,5 % de la valeur + 2 d)

400 V AC

100 mV

± (1,5 % de la valeur + 2 d)

600 V AC

1 V

± (2 % de la valeur + 2 d)

Impédance d'entrée

10 MΩ

Protection contre surtension

600 V DC
600 V AC RMS

Plage de fréquence

50 ... 400 Hz

Courant alternatif

Plage

Résolution

Précision

200 A AC

100 mA

± (3,0 % de la valeur + 5 d)

Protection contre surcharge

200 A AC

Plage de fréquence

50 ... 60 Hz

Résistance

Plage

Résolution

Précision

400 Ω

0,1 Ω

± (1 % de la valeur + 4 d)

4 kΩ

1 Ω

± (1,5 % de la valeur + 4 d)

40 kΩ

10 Ω

± (1,5 % de la valeur + 4 d)

400 kΩ

100 Ω

± (1,5 % de la valeur + 4 d)

4 MΩ

1 kΩ

± (2,5 % de la valeur + 4 d)

40 MΩ

10 kΩ

± (3,5 % de la valeur + 4 d)

Protection contre surtension

250 V DC
250 AC RMS

Fréquence

Plage

Résolution

Précision

40 Hz

0,01 Hz

± (1 % de la valeur + 2 d)

400 Hz

0,1 Hz

± (1,2 % de la valeur + 2 d)

4 KHz

1 Hz

± (1,2 % de la valeur+ 2 d)

40 KHz

10 Hz

± (1,2 % de la valeur + 2 d)

400 KHz

100 Hz

± (1,2 % de la valeur + 2 d)

10 MHz

1 KHz

± (1,2 % de la valeur + 2 d)

Sensibilité d'entrée

10 mV RMS

Protection contre surtension

300 V DC
300 AC RMS

Duty Cycle

Plage

Résolution

Précision

0,1 % ... 99,9 %

0,1 %

±1,2 % de la valeur ± 2 d

Sensibilité d'entrée

1 V RMS

Largeur d'impulsion

> 100 µs, <100 ms

Protection contre surtension

300 V DC
300 AC RMS

Température

Plage

Résolution

Précision

-20 ... 760 °C

0,1 °C
1 °C

± (3 % de la valeur + 5 °C)

4  ... 1400 °F

0,1 °F
1 °F

± (3 % de la valeur + 8 °F)

Protection contre surtension

250 V DC
250 AC RMS

Connexion thermo élément

Adaptateur avec connexion pour type K

Capacité

Plage

Résolution

Précision

4 nF

0,1 nF

± (5 % de la valeur + 20 d)

40 nF

1 nF

± (3 % de la valeur + 5 d)

400 nF

10 nF

± (3 % de la valeur + 5 d)

4 µF

100 nF

± (3 % de la valeur + 5 d)

40 µF

1 µF

± (3 % de la valeur + 5 d)

100 µF

10 µF

± (3 % de la valeur + 10 d)

Protection contre surtension

250 V DC
250 AC RMS

Fonction

Conditions de test

Indication

Test de diodes

Courant de test : 0,5 mA
Tension de blocage : 1,5 V

Tension directe de la diode

Test de continuité

Tension circuit ouvert : 0,5 V

Bruit lorsque la résistance <50 Ω

Protection contre surtension

250 V DC / 250 AC RMS

Autres spécifications techniques

Ouverture de la pince

17 mm

Écran

LCD rétroéclairé, 4000 chiffres

Test de continuité

Bruit lorsque la résistance est inférieure à 50 Ω

Courant de test

0,5 mA environ

Tension en circuit ouvert

< 2 V DC

Indication de dépassement

Oui, l'écran indique "OL"

Fréquence d'actualisation sur l'écran

3 Hz

Capteur de température

Thermo élément type K

Impédance d'entrée

10 MΩ

Altitude opérationnelle

< 2000 m

Alimentation

2 x piles de 1,5 V, type AAA

Arrêt automatique

30 minutes

Niveau des piles

Symbole sur l'écran lorsque la tension est basse

Sécurité

IEC1010-1 (2001)
CAT II 1000 V
CAT III 600 V

Degré de contamination

2

Conditions opérationnelles

5 ... 40 °C / 80 % H.r., sans condensation

Conditions de stockage

-20 ... +60 °C / 80 % H.r., sans condensation

Dimensions

200 x 60 x 44 mm

Poids

191 g
