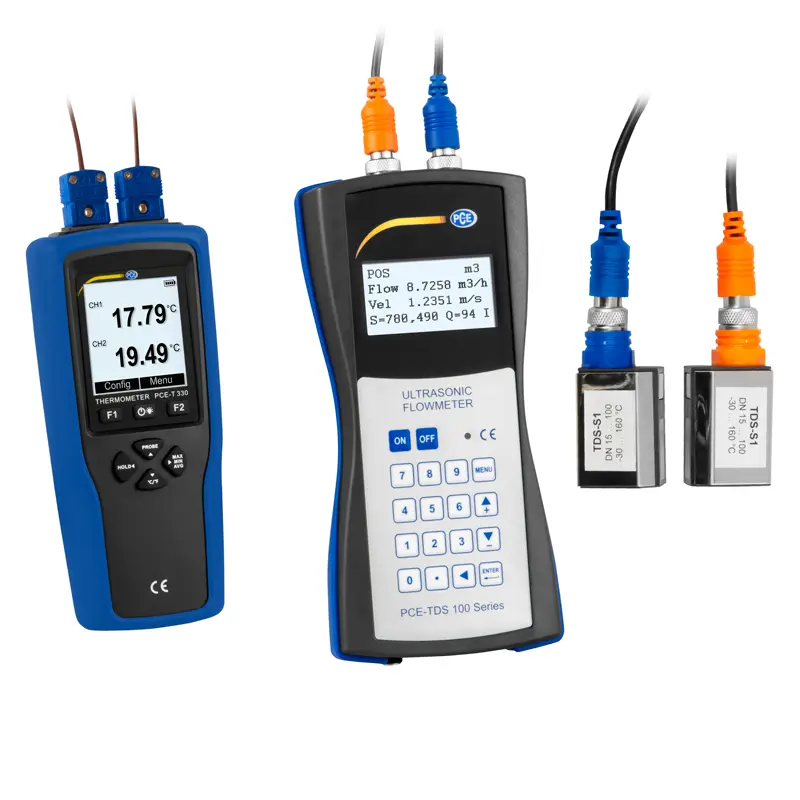

Débitmètre à ultrasons PCE-TDS 100HS+ avec thermomètre

Référence: PCE-TDS 100HS+
2.324,90 €
2.789,88 €
4250348722706
PCE-TDS 100HS+
Prix HT / Frais d'envoi non compris (8,95 € + TVA)
Délai de livraison: 1-2 jours ouvrés
Principe de mesure du temps de transit / Détermine la vitesse de flux et le débit / Principe de mesure pour les liquides les plus homogènes possible / Pour tuyaux de 20 à 100 mm de diamètre / Debitmetre a ultrasons avec capteurs pour différentes tuyauteries
Le débitmètre à ultrasons est utilisé pour des mesures de contrôle ou pour détecter rapidement le débit dans une tuyauterie ; il s'agit d'un système de mesure portable et facile à installer. Le débitmètre à ultrasons utilise le principe de mesure du temps de transit. Le principe de mesure du débitmètre est très simple.

Pour une mesure diagonale dans un tube, le temps de mesure est inférieur si elle est faite dans le sens du courant. Plus le débit augmente, plus le temps de mesure sera long si on va à contrecourant. La différence entre les durées d'écoulement dans le sens du courant et à contrecourant, dépend directement de la vitesse du flux. Le débitmètre utilise cet effet pour déterminer la vitesse du flux et du débit.

Les transducteurs électro-acoustiques reçoivent et émettent de brèves impulsions ultrasoniques à travers le liquide qui coule dans la tuyauterie. Les transducteurs sont placés à l'horizontale de chaque côté du tuyau à mesurer, à une distance établie l'un de l'autre. Les capteurs, qui mesurent de manière non-invasive, sont placés sur le tuyau et sont fixés, par exemple, au moyen d'une bride. Peu après, l'écran affiche la vitesse du flux. Le débitmètre à ultrasons peut être utilisé sur des tuyaux métalliques, en plastique et en caoutchouc.

Liquides mesurables
Acétate, acétone, huile de cacahuète, huile de lin, huile d’olive, huile pour moteurs, huile de paraffine, huile de silicone, huile pour transformateurs, alcool, alcool éthylique, alcool méthylique, ammoniaque, aniline, benzène, butyrate, chloroforme, éthanol, éther, éther éthylique, éthylène glycol, fréon R12, gasoil, essence, glycérine, glycol, iso butanol, iso pentane, lubrifiant, méthanol, pentane, pétrole, 1-propanol, kérosène, réfrigérant, trichloréthylène, 1,1,1-trichloréthane, térébenthine, eau distillée, eau salée.

- Parfait pour le rééquipement
- Installation sans interruption du processus
- Montage facile
- Précis et fiable
- Sans perte de pression
- Les inspections et les parties mobiles ne sont pas nécessaires
- Sans usure
- Mesureur portable pour les mesures de contrôle

Débitmètre à ultrasons PCE-TDS 100HS+

Plage de mesure

-32 ... +32 m/s

Résolution

0,0001 m/s

Précision pour DN ≥ 50 mm

±1,5 % de la valeur mesurée

Précision pour DN < 50 mm

±3,5 % de la valeur mesurée

Reproductibilité

±1,0 % de la valeur mesurée

Milieux

Tout liquide ayant une impureté inférieure à 5 % et un flux supérieur à 0,03 m³/h



Unités de débit

Mètre cube [m³]
Litre [l]
Gallon (USA) [gal]
Gallon Impérial (UK) [igl]
Millions de gallons USA [mgl]
Pieds cubes [cf]
Baril (USA) [bal]
Baril Impérial (UK) [ib]
Baril de pétrole [ob]


Quote-part

Par jour [/ d]
Par heure [/ h]
Par minute [/ m]
Et par seconde [/ s]



Mémoire

1800 valeurs

Interface

USB (pour mesurer en temps réel et transférer les données de la mémoire interne)

Catégorie de protection

IP52

Alimentation

3 x piles AAA Ni-H / 2100 mAh (12 heures de fonctionnement avec charge complète)

Chargeur

100 ... 240 V AC 50/60 Hz

Dimensions

214 x 104 x 40 mm

Poids

450 g


Capteur

Largeur nominale: DN 15 ... 100 mm, 20 ... 108 mm

Température du milieu

-30 ... +160 ºC

Dimensions du capteur

45 x 30 x 30 mm

Poids du capteur

75 g

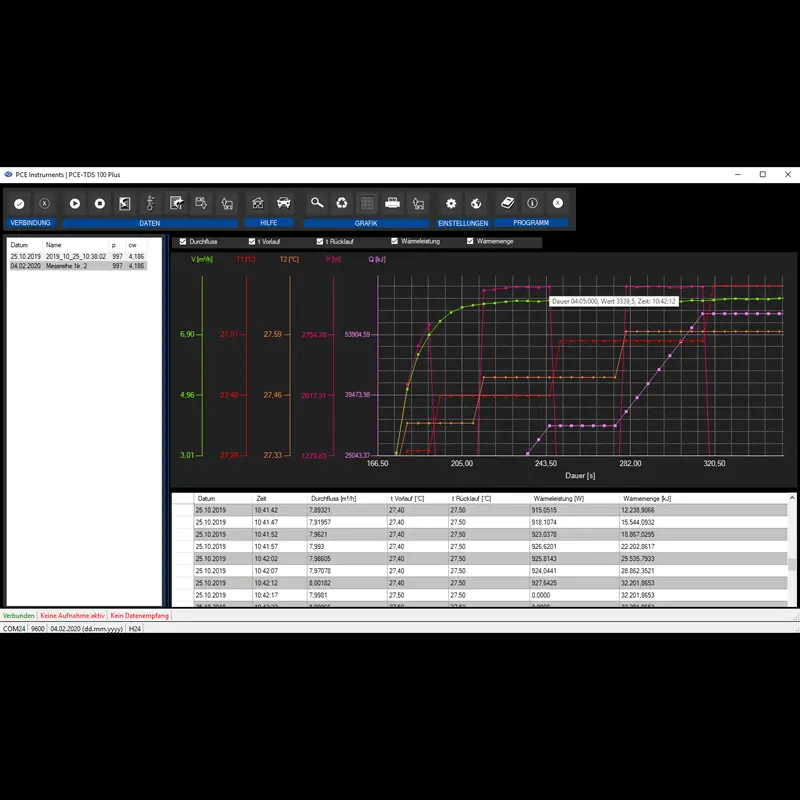

Données techniques du logiciel d'analyse
- Unités de puissance W, kW, MW, J/h, kJ/h, MJ/h, Btu/h, kBtu/h, MBtu/h
- Unités d’énergie J, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
- Visualisation graphique du débit, température d'impulsion, température de retour, puissance thermique et quantité de chaleur
- Visualisation en forme de tableau du débit, température d’impulsion, température de retour, puissance thermique et quantité de chaleur
- Mode de mesure mobile et stationnaire
- Enregistrement des données en temps réel avec durée illimitée (la capacité de mémoire du PC peut être limitée)
- Fonction d'exportation des données
- Guide d'utilisation du logiciel avec instructions pour la configuration progressive des appareils et du logiciel.

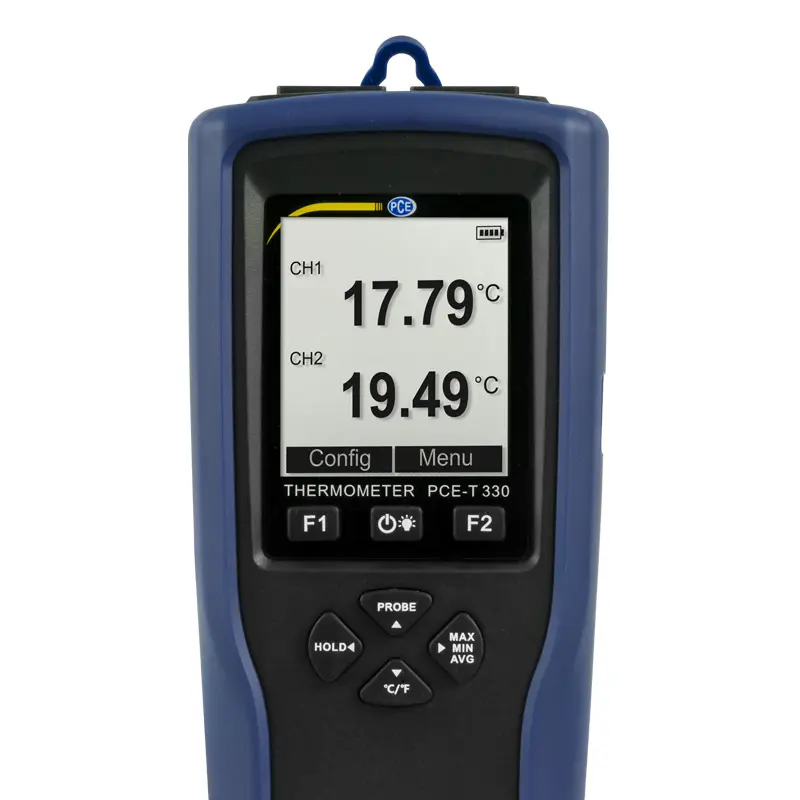

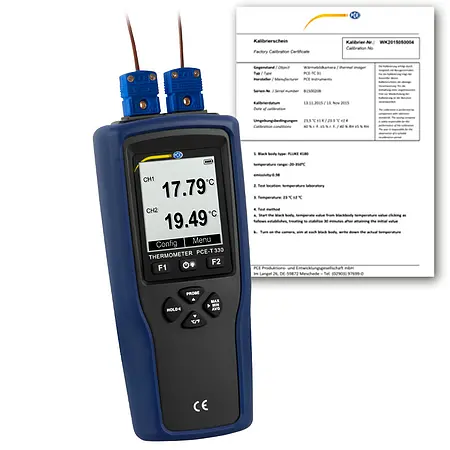

Enregistreur de température PCE-T 330

Capteur de température Type K

Plage de mesure

-200 ... +1370 °C

Résolution

0,01 °C

Précision

±0,3 % ItI +0,4 °C



Capteur de température Type T

Plage de mesure

-200 ... +400 °C

Résolution

0,01 °C

Précision

±0,3 % ItI +0,4 °C



Capteur de température Type J

Plage de mesure

-200 ... +1200 °C

Résolution

0,01 °C

Précision

±0,3 % ItI +0,4 °C



Unités

°C / °F

Nombre de canaux

2

Part de mesure

2 Hz

Mémoire

15.328 kB pour 20.000 valeurs

Format fichier

TXT, CSV, XLS, DLG

Part d'enregistrement

1 .... 86.399 secondes

Interface

Micro-USB

Alimentation

3 x batteries de 1,2 V, type AAA / 3 x piles de 1,5 V AAA

Autonomie

Environ 190 heures (sans rétroéclairage, capacité de la batterie 1200 mAh, température ambiante 25 °C)

Température de fonctionnement

-10 ... +50 °C

Température de conservation

-20 ... +60 °C (sans piles)

Dimensions

173 x 71 x 38 mm

Poids

Environ 226 g

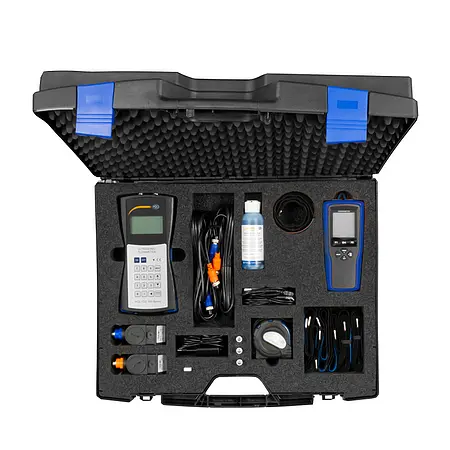

1 x Débitmètre à ultrasons
1 x Thermomètre enregistreur à 2 canaux
1 x Logiciel d'évaluation pour calculer la quantité de chaleur et la production de chaleur

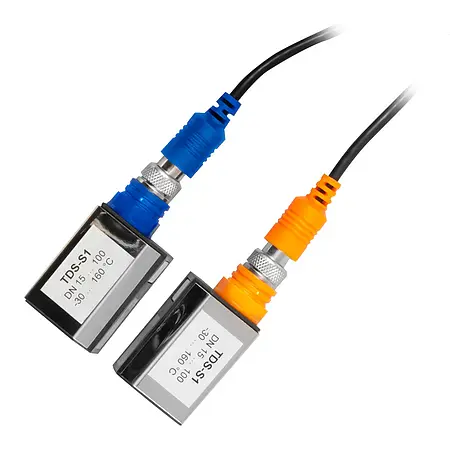

2 x Capteurs TDS-S1

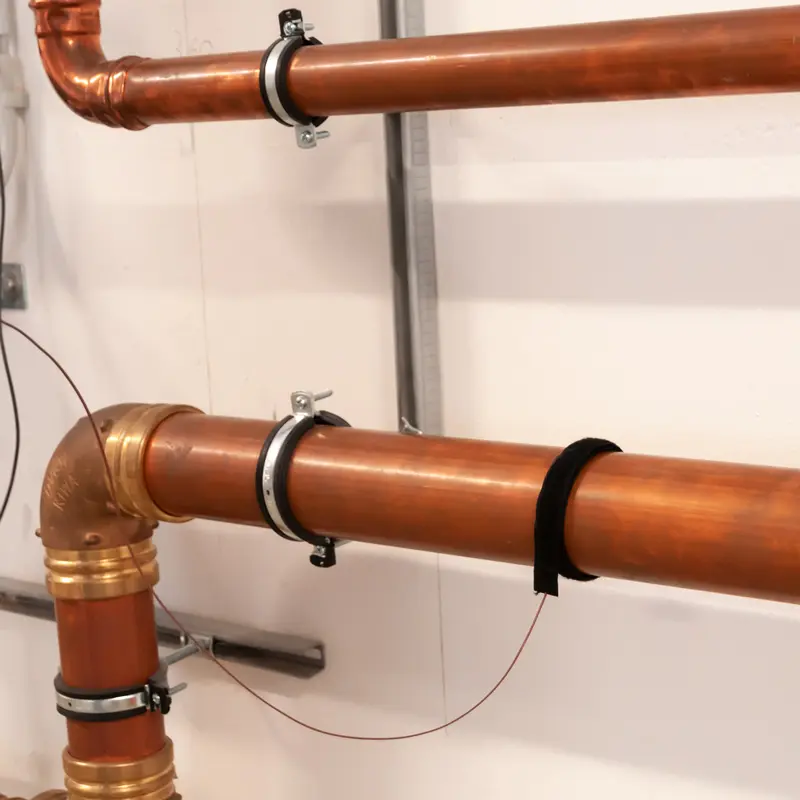

2 x Capteurs température pour tuyaux
2 x Câbles de connexion de 5 m
2 x Bandes velcro
1 x Source d'alimentation
1 x Gel de couplage
1 x Mètre ruban
1 x Mallette de transport
1 x Manuel d'utilisation

Accessoires

Référence: SOFT-PCE-TDS
Logiciel pour PCE-TDS 100H / PCE-TDS 100HS

Logiciel pour programmer, lire et enregistrer les valeurs de mesure. Ce produit inclut un câble de données et un CD avec le logiciel.

- Logiciel et câble de données pour PCE-TDS 100H et PCE-TDS 100HS

Catalogue: Instruments de mesure / Mesureur / Débitmètre
Fabricant: PCE Instruments
79,90 €

Prix HT / Frais d'envoi non compris

Appareil mesure fabricant et information
Référence: TDS-M1
Jeu de capteurs TDS-M1 pour débitmètre PCE-TDS 100

Jeu de deux capteurs pour tuyaux avec diamètre de 57 à 720 mm / Température jusqu'à 160°C, compatible avec débitmètre série PCE-TDS 100.

- Pour tuyaux de 57 à 720 mm (DN50 ... DN700)
- Température du fluide : -30 ... +160 °C
- Magnétique
- Dimensions : 70 x 40 x 37 mm (chaque capteur)
- Poids : 135 g (chaque capteur)

Très important :
Si vous souhaitez commander un jeu de capteurs additionnel, il faudra nous renvoyer votre PCE-TDS 100 en votre possession à notre usine en Allemagne afin que nous puissions calibrer le nouveau jeu de capteurs avec votre appareil, faute de quoi les mesures ne seraient pas exactes.

Catalogue: Instruments de mesure / Mesureur / Débitmètre
Fabricant: PCE Instruments
199,90 €

Prix HT / Frais d'envoi non compris

Appareil mesure fabricant et information
Référence: TDS-S1
Jeu de capteurs TDS-S1 pour débitmètre PCE-TDS 100

Jeu de deux capteurs pour tuyaux avec diamètre de 20 à 108 mm / Température jusqu'à 160°C, compatible avec débitmètre série PCE-TDS 100.

- Pour tuyaux de 20 à 108 mm (DN15 ... DN100)
- Température du fluide : -30 ... +160 °C
- Magnétique
- Dimensions : 45 x 30 x 30 mm (chaque capteur)
- Poids : 63 g (chaque capteur)

Très important :
Si vous souhaitez commander un jeu de capteurs additionnel, il faudra nous renvoyer votre PCE-TDS 100 en votre possession à notre usine en Allemagne afin que nous puissions calibrer le nouveau jeu de capteurs avec votre appareil, faute de quoi les mesures ne seraient pas exactes.

Catalogue: Instruments de mesure / Mesureur / Débitmètre
Fabricant: PCE Instruments
235,90 €

Prix HT / Frais d'envoi non compris

Appareil mesure fabricant et information
Référence: CAL-PCE-TDS-ISO
Certificat d'étalonnage ISO pour débitmètres par ultrason

Certificat d'étalonnage ISO pour le débitmètre qui certifie la traçabilité conformément aux standards nationaux. Il est fréquemment utilisé pour respecter la DIN ISO 9000.

- 2 diamètres de tube différents; chacun avec 1 vitesse

Les certificats d'étalonnage sont réalisés à la demande du client, c'est pourquoi ils sont exclus du droit de renvoi.

Catalogue: Instruments de mesure / Mesureur / Débitmètre
Fabricant: PCE Instruments
340,90 €

Prix HT / Frais d'envoi non compris

Appareil mesure fabricant et information
Référence: CAL-PCE-TDS-DAkkS
Certificat d'étalonnage DAkkS

Certificat d'étalonnage DAkkS pour le débitmètre qui certifie la traçabilité conformément aux standards nationaux.

- Étalonnage de 3 points

Les certificats d'étalonnage sont réalisés à la demande du client, c'est pourquoi ils sont exclus du droit de renvoi.

Catalogue: Instruments de mesure / Mesureur / Débitmètre
Fabricant: TrigasDM GmbH
1.142,90 €

Prix HT / Frais d'envoi non compris

Appareil mesure fabricant et information
Référence: TDS-HS
Jeu de capteurs sur rail TDS-HS pour débitmètre PCE-TDS 100

Jeu de deux capteurs sur rail pour tuyaux avec diamètre de 20 à 108 mm / Température jusqu'à 160°C, compatible avec débitmètre série PCE-TDS 100.

- Pour tuyaux de 20 à 108 mm (DN15 ... DN100)
- Température du fluide : -30 ... +160 °C
- Magnétique sur la face inférieur
- Dimensions : 198 x 45 x 25 mm (chaque capteur et sans poignée)
  (avec poignée : 198 x 110 x 25 mm)
- Poids : 258 g (chaque capteur)

Très important :
Si vous souhaitez commander un jeu de capteurs additionnel, il faudra nous renvoyer votre PCE-TDS 100 en votre possession à notre usine en Allemagne afin que nous puissions calibrer le nouveau jeu de capteurs avec votre appareil, faute de quoi les mesures ne seraient pas exactes.

Catalogue: Instruments de mesure / Mesureur / Débitmètre
Fabricant: PCE Instruments
395,90 €

Prix HT / Frais d'envoi non compris

Appareil mesure fabricant et information
Référence: TDS-HM
Jeu de capteurs sur rail TDS-HM pour débitmètre PCE-TDS 100

Jeu de deux capteurs sur rail pour tuyaux avec diamètre de 57 à 720 mm / Température jusqu'à 160°C, compatible avec débitmètre série PCE-TDS 100.

- Pour tuyaux de 57 à 720 mm (DN50 ... DN700)
- Température du fluide : -30 ... +160 °C
- Magnétique sur la face inférieur
- Dimensions : 280 x 60 x 40 mm (chaque capteur et sans poignée)
- Poids : 525 g (chaque capteur)

Très important :
Si vous souhaitez commander un jeu de capteurs additionnel, il faudra nous renvoyer votre PCE-TDS 100 en votre possession à notre usine en Allemagne afin que nous puissions calibrer le nouveau jeu de capteurs avec votre appareil, faute de quoi les mesures ne seraient pas exactes.

Catalogue: Instruments de mesure / Mesureur / Débitmètre
Fabricant: PCE Instruments
475,90 €
