Calibrateur RTD PCE-RTD 20

Référence: PCE-RTD 20

Question sur cet article

Délai de livraison: 1-2 jours ouvrés

Calibrateur RTD PCE-RTD 20
Calibrateur RTD / Simulation et mesure de la résistance, capteurs Pt, courant et tension / Batterie Li-Ion / Vérification de la continuité / Fonction rampa

Le calibrateur RTD, modèle PCE-RTD 20, a été conçu pour simuler des résistances et des capteurs de température de résistance. Cela vous permet d'utiliser le calibrateur RTD comme calibreur d'appareils de mesure de la température. En plus de simuler des résistances, le calibrateur RTD possède une fonction pour mesurer la tension, le courant et la résistance. Ces deux fonctions travaillent indépendamment l'une de l'autre. En outre, les deux connexions sont séparées galvaniquement.

Le calibrateur RTD intègre différentes courbes caractéristiques pour capteurs RTD, ce qui permet de calibrer correctement des thermomètres de différents types. La précision du calibrateur RTD est de 0,02 % pour toutes les fonctions et pour toutes les plages. En plus de déterminer la valeur de la température ou de la résistance, le PCE-RTD 20 permet de travailler en mode Rampa. L'utilisateur peut décider d'utiliser le mode Rampe en continu ou par intervalles définis.

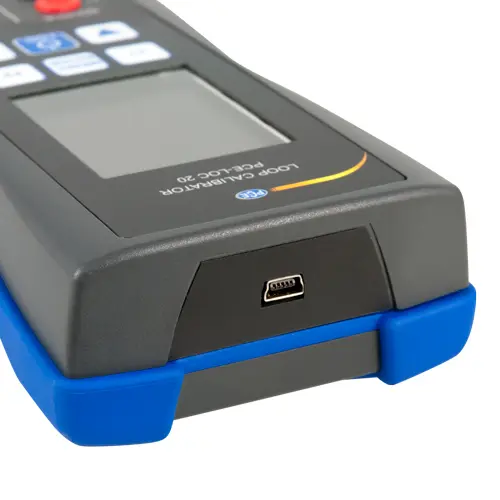

Le calibrateur RTD est équipé d'un port mini USB par lequel vous pouvez charger la batterie et qui sert aussi à transférer les valeurs mesurées.

- Mode de simulation et de mesure
- Batterie
- Écran graphique
- Alimentation de 24 V pour boucle
- Compatible avec HART
- Mode manuel et fonction rampa
- Test de continuité
- Fonction d'enregistrement des données

Paramètre	Plage	Résolution	Précision
Tension CC V	0 ... 30 V	0,001 V	±0,02 % de la valeur + 2 d.
Courant CC mA	0 ... 24 mA	0,001 mA	±0,02 % de la valeur + 2 d.
Résistance	0 ... 400 Ω 400 ... 4000 Ω*	0,01 Ω 0,1 Ω	±0,02 % de la valeur + 0,01Ω ±0,02 % de la valeur + 0,015Ω
Pt10 ... Pt1000	-200 ... 200 °C 200 ... 600 °C 600 ...850 °C	Pt10 ... Pt 400: 0,01 °C Pt500 ... Pt1000: 0,1 °C	±0,2 °C ±0,3 °C ±0,3 °C
Ni100	-60 ... 180 °C	0,01 °C	±0,1 °C
Ni120	-80 ... 260 °C	0,01 °C	±0,1 °C
Cu10	-200 ... 260 °C	0,01 °C	±0,2 °C
* Dans le mode de mesure de 4 câbles, une résolution de 0,01 Ω est possible, sur une plage de 0 ... 1600 Ω. La précision indiquée est applicable au mode de mesure de 4 câbles. La mesure de 3 câbles augmente l'imprécision de 1 ºC (Pt10 / Cu10), 0,6 ºC (Pt50 / Cu50) et 0,4 ºC (pour le reste des modèles).

Paramètre de simulation	Plage de simulation	Résolution	Précision*
Résistance	0 ... 400 Ω 400 ... 4000 Ω	0,01 Ω 0,1 Ω	±0,02 % de la valeur + 0,01Ω ±0,02 % de la valeur + 0,015Ω
Pt10 ... Pt1000	-200 ... 200 °C 200 ... 600 °C 600 ... 850 °C	Pt10 ... Pt 400: 0,01 °C Pt500 ... Pt1000: 0,1 °C	±0,15 °C ±0,25 °C ±0,15 °C
Ni100	-60 ... 180 °C	0,01 °C	±0,15 °C
Ni120	-80 ... 260 °C		±0,15 °C
		0,01 °C
Cu10	-200 ... 260 °C	0,01 °C	±0,8 °C
* Précision valable pour un courant de >0,2 mA respectivement >0,4 mA.
Capteur RTD compatible		Pt10 (385), Pt50 (385), Pt100 (385), Pt200 (385), Pt400 (385), Pt500 (385), Pt1000 (385), Pt10 (3926) Ni100 (672), Ni (618), Ni120 (672), Cu10 (427) Cu50 (427), Cu100 (427)

Spécifications génériques
Modes écran		Mesure : mA / V / Ω / RTD Simulation : Ω / RTD
Unités de température		°C / °F / K
Courant de mesure RTD		300 µA environ
Simulation de courant maximum		3 mA (0 ... 650 Ω) I < 2 V / Rsim (650 ... 4000 Ω)
Tension d'entrée maximum		30 V DC
Coefficient de température		<30 ppm
Impédance d'entrée		Mesure de tension : >1 MΩ Mesure du courant : 10 Ω
Temps de réponse		< 100 ms
Fréquence d'actualisation sur l'écran		10 Hz
Enregistrement des données		Mémoire interne, 150000 valeurs
Interface		USB 2.0

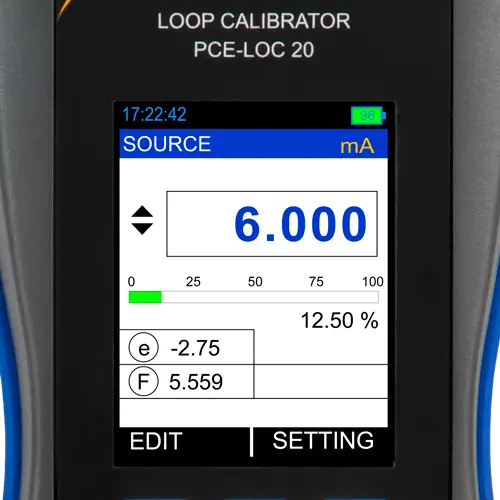

Écran		TFT LCD de 2,4" / 240 x 320 pixels / Rétroéclairage
Tension de sortie boucle		24 V DC / 24 mA
Résistance boucle HART mA		250 Ω ±20 %
Fonctions spéciales		Fonction de passage et de rampe Modo manuel et automatique √x, x2 : pour la fonction de mesure
Test de continuité		Réglage de la valeur limite jusqu'à 100 Ω
Alimentation		Batterie Li-Ion de 3,7 V / 2300 mAh
Durée de la charge		5 heures environ
Source d'alimentation		Entrée : 100 ... 240 V AC / 50 / 60 Hz Sortie : 5 V / 1 A DC
Durée de fonctionnement de la batterie		15 h environ : Mode simulation et mesure RTD/Ω avec un éclairage LCD faible 8 h environ : Modo mesure de 12 mA (24 V) avec un éclairage LCD faible
Dimensions		162 x 82 x 40 mm
Poids		300 g environ
Catégorie de protection		IP20
Conditions de fonctionnement		Batterie : 0 ... +55 °C / 30 ... 90 % H.r. Réseau électrique: 0 ... +45 °C / 30 ... 90 % H.r.
Conditions de stockage		-20 ... +60 °C / 30 ... 90 % H.r. sans condensation
Temps de mise à température		15 minutes environ

1 x Calibrateur RTD PCE-RTD 20
3 x Câbles avec connecteur de 2 mm
3 x Câbles de 2 mm avec pinces crocodile
3 x Adaptateurs entre 2 mm et 4 mm
1 x Câble de données mini USB
1 x Source d'alimentation 5 V / 1 A
1 x Sac de transport
1 x Logiciel
1 x Manuel d'utilisation
