Calibrateur multifonction PCE-MCA 50

Référence: PCE-MCA 50
1.474,90 €
1.769,88 €
PCE-MCA 50
Prix HT / Frais d'envoi non compris (6,95 € + TVA)
Délai de livraison: 1-2 jours de travail

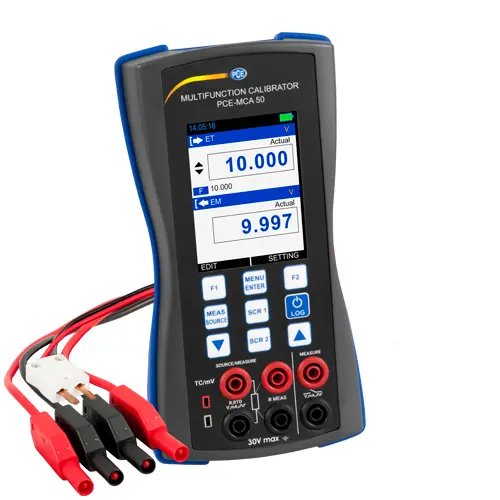

Calibrateur multifonction PCE-MCA 50
Calibrateur multifonction avec batterie puissante / Appareil pour la simulation et la mesure / Génération de grandeurs électriques / Vastes fonctions de mesure et simulation

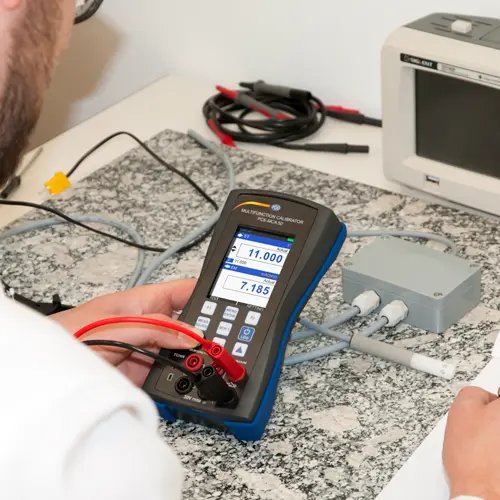

Le calibrateur multifonction PCE-MCA 50 est l'appareil idéal pour des travaux d'entretien et de calibrage. Le calibrateur multifonction permet de mesurer et de simuler des grandeurs électriques. Comme le calibrateur multifonction est alimenté par piles, vous pouvez l'utiliser n'importe où. Les différentes fonctions qu'il propose font de lui un appareil multifonctionnel, avec lequel vous pouvez travailler dans différents secteurs. Selon le type d'application, la durée de fonctionnement du calibrateur multifonction chargé peut atteindre 17 heures. Vous pouvez stocker les valeurs obtenues dans la mémoire interne, qui a une capacité de 150.000 valeurs.

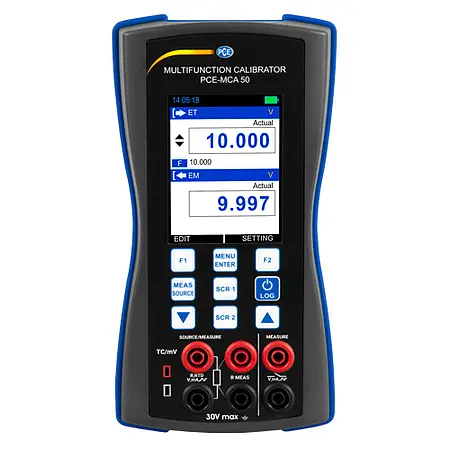

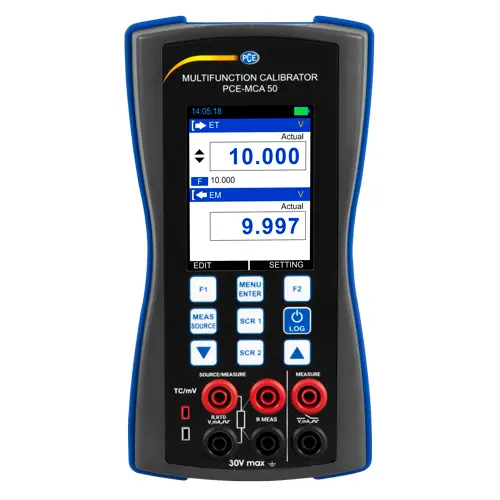

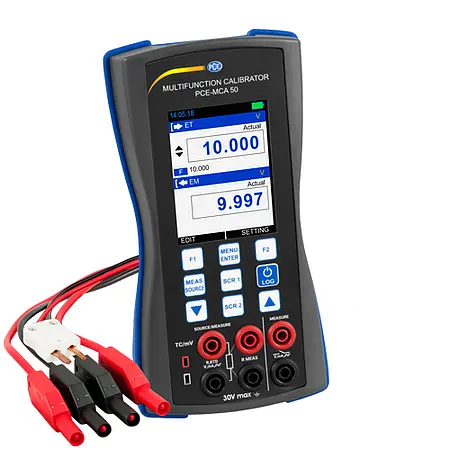

Le calibrateur multifonction permet de générer et de mesurer la tension et le courant continu. L'utilisation du calibrateur multifonction est simple et se fait au moyen des 9 touches situées sur la façade. C'est là aussi que sont connectés les câbles de mesure et les thermo éléments. Le calibrateur multifonction mesure différents paramètres, simule le courant et la tension, et réalise le test de continuité. Toutes les valeurs sont affichées sur le grand écran LCD.

- Appareil compact
- Menu intuitif
- Batterie rechargeable puissante
- Réglage du rétroéclairage
- Mesure des valeurs moyenne et de crête
- Test de continuité
- Clé USB

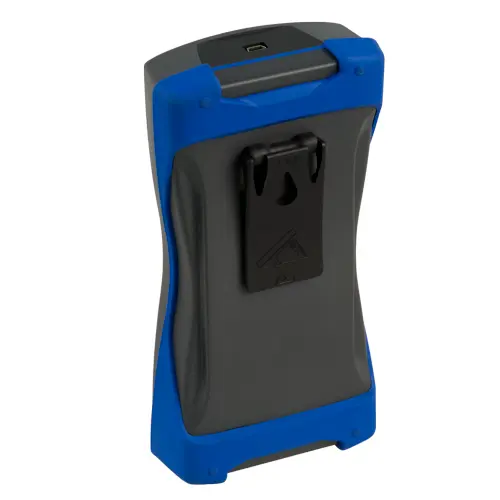

- Boitier ABS avec étui de protection en caoutchouc

Spécifications techniques génériques

Modes écran

Mesure:
mA / V / mV / mA (24 V) / Test d'interrupteurs / Température thermo élément / Thermomètre à résistance / Fréquence / Impulsions

Simulation:
mA / V / mV / mA (2 W) / Résistance / Thermomètre à résistance / Température thermo élément / Fréquence / Impulsions

Tension d'entrée maximum

30 V DC

Impédance d'entrée Mesure

Thermo élément / mV / V / Fréquence / Impulsions : > 1 MΩ
mA = 10 Ω

Temps de réponse

<100 ms

Impédance de charge

>4,7 KΩ pour thermo éléments / mV / V / impulsions / fréquence
<750 Ω para mA

Fréquence d'actualisation sur l'écran

10 lectures par seconde

Isolation

500 V DC

Mémoire

150.000 valeurs

Interface

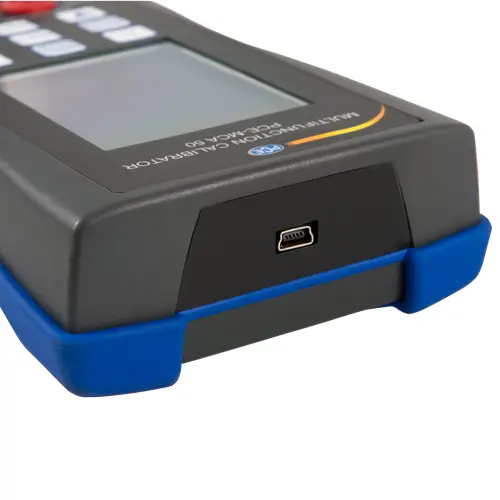

USB 2.0

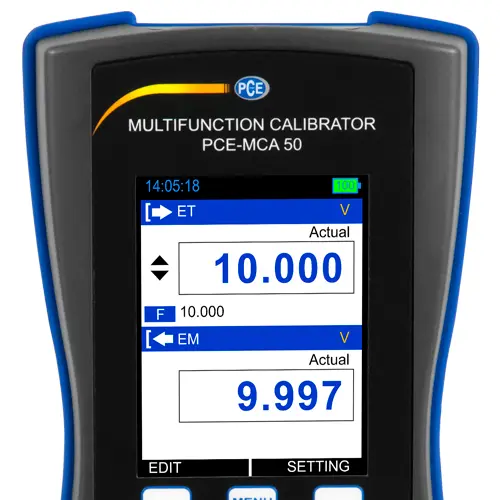

Écran

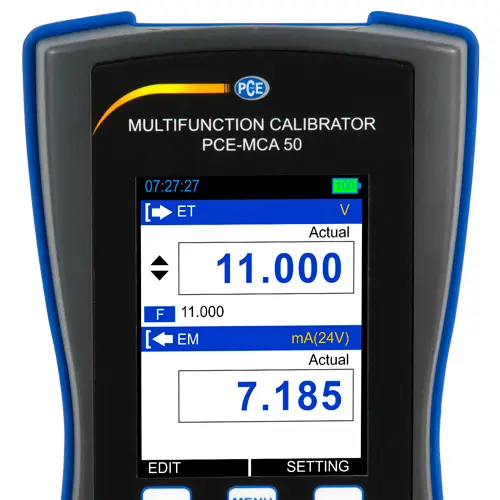

TFT LCD de 3,2 ", 240 x 320 pixels / LED rétroéclairée

Tension de sortie de boucle

24 V DC / 24 mA

Résistance de boucle HART mA

250 Ω ±20 %

Fonctions

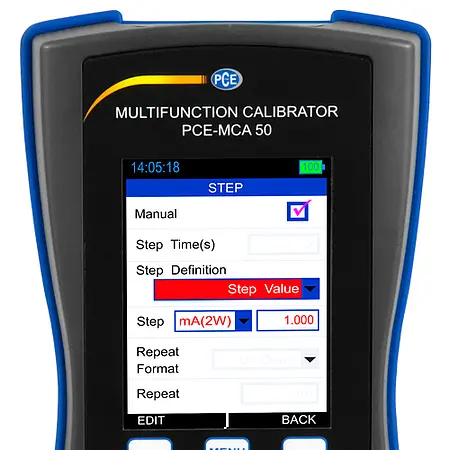

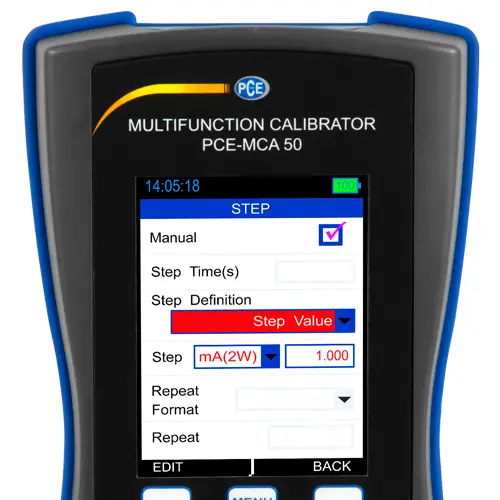

Fonction de passage et de rampe
Mode manuel et automatique
√x, x2 : Pour la fonction de mesure

Test de continuité

Réglage de la valeur limite jusqu'à 100 Ω

Alimentation

Batterie Li-Ion de 3000 mAh 3,7 V

Durée de la charge

5 heures max.

Source d'alimentation

100 ... 240 V AC, 50 / 60 Hz, Sortie 5 V DC avec 1 A

Durée de fonctionnement de la batterie

>17 h : Mode simulation et mesure avec éclairage LCD faible
>9 h : Mode mesure avec éclairage LCD faible

Dimensions

185,6 x 97,1 x 41,3 mm

Poids

<500 g

Catégorie de protection

IP20

Conditions de fonctionnement

0 ... +55 °C, 30 ... 90 % H.r. (sans condensation)

Conditions de stockage

-20 ... +60 °C, 30 ... 90 % H.r. (sans condensation)

Temps de mise à température

5 minutes

Spécifications techniques des mesures électriques

Paramètre Plage Résolution Précision
V 0 ... 30 V DC 0,001 V ±0,02 % de la valeur ±2 d
mA 0 ... 24 mA 0,001 mA ±0,02 % de la valeur ±2 d

Spécifications techniques des simulations électriques

Paramètre Plage Résolution Précision
V 0 ... 12 V DC 0,001 V ±0,02 % de la valeur ±2 d
mA 0 ... 24 mA 0,001 mA ±0,02 % de la valeur ±2 d

Spécifications techniques des mesures et des simulations des thermo éléments mV

Thermo élément Plage Résolution Précision
E -200 ... +1000 °C 0,1 °C ±0,3 °C
J -200 ... +1200 °C 0,1 °C ±0,3 °C
K -200 ... +1372 °C 0,1 °C ±0,3 °C
T -200 ... +400 °C 0,1 °C ±0,3 °C
B +450 ... +1800 °C 0,1 °C ±0,5 °C
R 0 ... +1750 °C 0,1 °C ±0,5 °C
S 0 ... +1750 °C 0,1 °C ±0,5 °C
N -200 ... +1300 °C 0,1 °C ±0,3 °C
mV -10 ... 80 mV
-10 ... 250 mV
0,001 mV
0,01 mV
±0,02 % de la valeur ±4 µm
±0,02 % de la valeur ±0,02 mV

Spécifications techniques : mesure de la fréquence

Plage

Résolution

0,0143 ... 9,9999 Hz

0,0001 Hz

10 ... 99,999 Hz

0,001 Hz

100 ... 999,99 Hz

0,01

1000 ... 9999,9 Hz

0,1 Hz

10000 ... 50000 Hz

1 Hz

Fonction

Spécifications

Seuil d'activation

0 ... 12 V par intervalles de 1 V

Précision

±0,01 % de la valeur ±1 chiffre

Unités

Hz, kHz, cph, cpm, sec., msec., µsec

Spécifications techniques : mesure des impulsions

Fonction

Spécifications

Plage

0 ... 999999 impulsions

Seuil d'activation

0 ... 12 V par intervalles de 1 V

Spécifications techniques : génération de fréquence

Plage

Résolution

0,0005 ... 0,5 Hz

0,00001 Hz

0,5 ... 50 Hz

0,0001 Hz

50 ... 500 Hz

0,001 Hz

500 ... 5000 Hz

0,01 Hz

5000 ... 10000 Hz

0,1 Hz

Fonction

Spécifications

Amplitude de sortie onde carrée positive

0 ... 12 V PP (±0,5 V)

Amplitude de sortie onde carrée symétrique

0 ... 6 V PP (±0,5 V)

Précision

±0,02 % de la valeur de mesure ±2 chiffres

Cycle de travail

1 ... 99 % (jusqu'à 500 Hz)

Unités

Hz, KHz, cph, cpm, sec., msec., µsec.

Spécifications techniques : génération d'impulsions

Fonction

Spécification

Plage

0 ... 999999 impulsions

Résolution

1 impulsion

Amplitude de sortie onde carrée positive

0 ... 12 V PP (±0,5 V PP)

Amplitude de sortie onde carrée symétrique

0 ... 6 V PP (±0,5 V PP)

Fréquence d'impulsion

0,0005 ... 10000 Hz

Cycle de travail

1 ... 99 % (jusqu'à 500 Hz)

Spécifications techniques : mesure et simulation

Paramètre Plage Résolution Précision
Résistance (Ω) 0 ... 400 Ω 0,01 Ω

Mesure (de 4 fils) : ±0,02 % de la valeur ±0,01 Ω
Simulation : ±0,02 % de la valeur ±0,02 Ω

400 ... 4000 Ω 0,1 Ω

Mesure (de 4 fils) : ±0,02 % de la valeur ±0,1 Ω
Simulation : ±0,02 % de la valeur ±0,15 Ω

-200 ... +200 °C Pt10 ... Pt400 : 0,01 °C

Mesure (de 4 fils) : ±0,15 °C
Simulation : ±0,15 °C

Pt10 ... Pt100 +200 ... +600 °C
+600 ... +850 °C
Pt500... Pt1000 : 0,1 °C

Mesure (de 4 fils) : ±0,3 °C
Simulation : ±0,35 °C

Ni100 -60 ... +180°C 0,01 °C

Mesure (de 4 fils) : ±0,35 °C
Simulation : ±0,1 °C

Ni120 -80 ... +260 °C 0,01 °C

Simulation : ±0,15 °C

Cu10 ... Cu100 -200 ... +260 °C 0,01 °C Mesure (de 4 fils) : ±0,2 °C, Simulation : ±0,8 °C

Thermo éléments compatibles

Pt10 (285)
Pt50 (385)
Pt100 (385)
Pt200 (385)
Pt400 (385)
Pt500 (385)
Pt1000 (385)
Pt100 (3926)
Ni100 (672)
Ni100 (618)
Ni120 (672)
Cu10 (427)
Cu50 (427)
Cu100 (427)

1 x Calibrateur multifonction PCE-MCA 50
6 x Câbles de test
3 x Pinces crocodile
2 x Câbles USB
1 x Adaptateur de charge
4 x Connecteurs banane
2 x Câbles de test Cu-Cu (connexion pour thermo éléments)
1 x Sac de transport
1 x Certificat d'étalonnage d'usine
1 x Manuel d'utilisation
