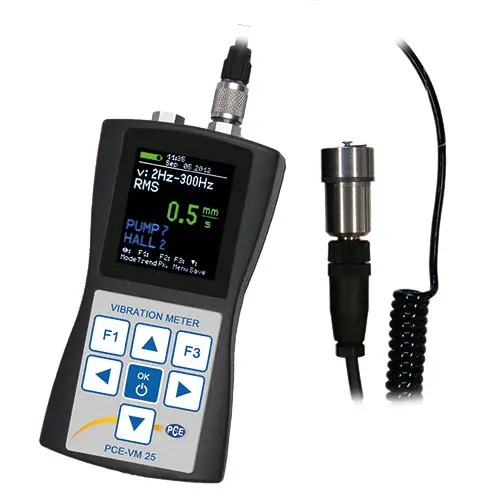

Analyseur de vibration PCE-VM 25

Référence: PCE-VM 25

GTIN (EAN):

Description

Analyseur de vibration pour contrôler des machines et des roulements de rouleaux / température sans contact et détermination de la vitesse de rotation / écran en couleur OLED / écran graphique / stockage des données pour 16.000 valeurs de mesure / interface USB

L'analyseur de vibration PCE-VM 25 a été conçu pour le contrôle de moteurs. En plus, l'analyseur de vibration vous assure une opération optimale de ces machines. Grâce à sa simple application, l'analyseur de vibration peut être utilisé pour mesurer une grande plage de paramètres. Ces paramètres peuvent être l'accélération, la vitesse et la route. L'analyseur de vibration ne montre que la valeur effective mais aussi la valeur de crête et le facteur de crête. L'analyseur de vibration proportionne une information détaillée sur l'état actuel ainsi qu'un parcours des valeurs de mesure grâce à l'analyse spectrale et un pronostic de tendance. L'analyseur de vibration possède une connexion USB pour transférer les données de mesure à un ordinateur pour les évaluer avec un logiciel qui peut s'acheter de façon additionnelle. Cela permet des mesures à long terme avec le registre dans un protocole détaillé des données de mesure. Même si les données ne sont pas transférées, l'analyseur de vibration a une capacité suffisante de stockage de données pour garder 16000 valeurs de mesure. Il y a aussi l'option d'acquérir les fentes de mesure VMID.

Caractéristiques

- Diagramme graphique de tendances
- Sortie d'écouteurs
- Plusieurs langues
- Écran OLED

- Reconnaissance automatique de l'emplacement de mesure grâce au capteur foot
- Format de poche

Spécifications

Accélération d'oscillation	0,1 ... 240 m/s², 0,2 Hz ... 10 kHz, 3 Hz ... 1 kHz, 1 kHz ... 10 kHz
Vitesse d'oscillation	0,1 ... 1000 mm/s, 2 ... 300 kHz, 10 ... 1000 Hz
Route d'oscillation	0,01 ... 60 mm, 2 ... 300 Hz
Paramètre de diagnostic k(t) pour le roulement de rouleaux	1 ... 10 kHz, avec un stockage de données pour 16.000 valeurs d'initiation (eff. / crête)
Mesure de la valeur efficace	Oui
Mesure de la valeur crête	Oui
Mesure du facteur de crête	Oui
Précision de mesure (oscillation)	±5 %, ±2 chiffres
Mesure de révolutions	1 ... 9999 rpm, optique
Mesure de température	-40 ... +125 ºC ±2 K, infrarouge
Analyse de fréquence	125 lignes FFT; Accélération / vitesse 7 plages de fréquence 2 à 11712 Hz
Sortie d'écouteurs	3,5 mm à travers de l'adaptateur VM2xHP, volume réglable
Interface	USB
Stockage de données	16.000 valeurs, logiciel optionnel pour administrer les données mesurées et les fentes de mesure
Écran	Écran graphique OLED; en couleur, 128 x 128 pixels
Alimentation	3 x LR03 / HR03 / AAA batteries ou batteries NiMH, temps d'opération 8 ... 12 h
Température opérationnelle	-20 ... +60 ºC, <95 % d'humidité de l'air sans condensation
Dimensions	125 x 65 x 27 mm
Poids	140 g avec batteries, sans capteurs
Spécifications techniques du capteur d'accélération
Sortie	Puissance faible IEPE
Système piezo	Principe Shear
Sensibilité nominale	3,5 mV/ms-2
Sensibilité pour les paramètres insignifiants	<5%
Dimensions	Ø 21, hauteur 34 mm (sans support)
Poids	53 g
Température opérationnelle	-20 ... +80 ºC
Câble du capteur	Câble en spirale, longueur d'environ 1,6 m, Ø 4 mm

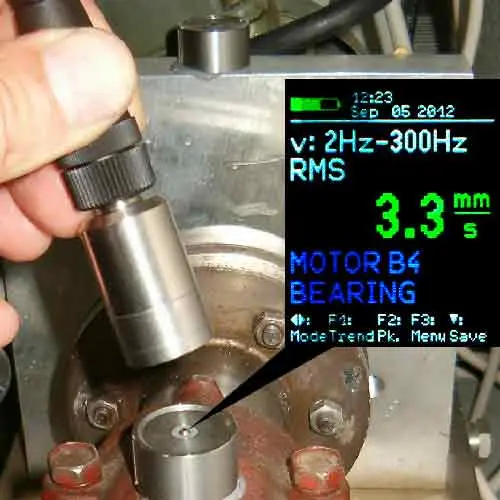

Reconnaissance VMID de la fente de mesure	Numérique, une fois numéro hexadécimal de 16 chiffres, lecture avec le capteur foot, carcasse d'acier inox. Ø 25 mm, hauteur 15 mm, 45 g, montage: deux composants epoxi adhésifs

Contenu de livraison

1 x Analyseur de vibration PCE-VM 25
1 x Capteur de vibration avec câble en spirale
1 x VMID point de mesure
1 x Câble USB
1 x Adaptateur d'écouteurs
1 x Certificat de calibrage
1 x Mallette en plastique
1 x Notice d'emploi

Documents / Téléchargements

Fiche tec.
