Los cuentapersonas están basados en la tecnología infrarroja con la que realizan un conteo en zonas de paso.





Usted está aquí: Flecha de inicio Inicio Flecha de cuenta personas Cuenta personas

  Cuenta-personas por infrarrojos

El uso de equipos de cuenta personas permite contar el número de asistencia o controlar la luminosidad en salas o áreas. Los nuevos sensores Gazelle de la casa Irisys no sólo detecta la presencia de personas en interiores y exteriores, sino que también determina el número exacto de personas.

Una imagen infrarroja permite detectar y contar las personas mediante las emisiones de calor. El procesamiento de las emisiones de calor se realiza dentro del sensor y los datos se transfieren a través de una interfaz IP o un relé. Ahora bien, nunca se transfieren imágenes reales de personas, sino únicamente el número de asistencia. Así se garantiza la privacidad y la protección de datos. Este sensor permite también ser integrado en la automatización de un edificio para, por ejemplo, regular en tiempo real la luminosidad, la ventilación o calefacción de una sala, según el número de personas presentes.

La zona de detección de este dispositivo blanco, compacto y de instalación en el techo se limita a un área definida, como puede ser una zona de paso. Mediante el software correspondiente puede ajustar con precisión las zonas de detección. PCE Instruments asesora, comercializa y presenta los dispositivos al cliente in situ, dentro de Europa.


  Equipos cuenta personas en zonas de paso


  Inicio de cuenta personas Contador IP 60° Gazelle IRC5706-NW Unidad principal

  Flcha sensor cuenta personas Contador IP 60° Gazelle IRC5716-NW DualView Unidad principal

  Flecha sensores cuentapersonas Contador IP 60° para exterior IRC3110 Unidad principal

  Indicador detectores de movimiento Alimentación IWC 3060

  Sección detectores de presencia Software Estate Manager Analyse

  Equipos para contar personas Funcionamiento


Asesoramiento sobre detección de personas Asesoramiento
Sr. Raúl Máximo
PCE Ibérica S.L.
Calle Mayor, 53, bajo
02500 Tobarra
Tel: +34 967 543 548
rms@pce-iberica.es

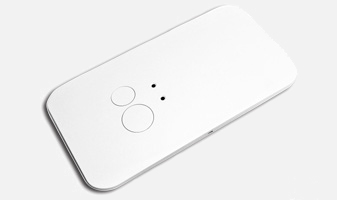

  Contador IP 60° Gazelle IRC5706-NW Unidad principal

Los cuenta personas de la serie IRC5706-NW Gazelle se basan en la tecnología infrarroja y detectan a una persona por la emisión de calor. Esto activa un proceso de recuento cuando se sobrepasa una de las 16 líneas de cómputo que se pueden generar.

Un servidor de web integrado permite configurar el sensor desde un navegador y leer los datos directamente a través de una red. Adicionalmente se pone a disposición una API apto para muchos sistemas. La API está documentada en idioma inglés.

Este es el Master Unit al que puede conectar hasta 8 unidades Node. Las unidades Node tienen las mismas especificaciones técnicas, pero no integran un servidor web.


Sistema contador de personas infrarrojo

Ficha técnica Esquema de montaje Instrucciones de uso

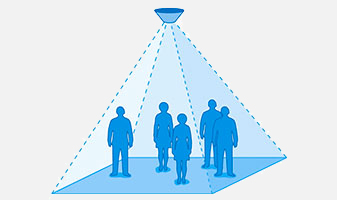

Los sensores han sido diseñados para un montaje en el techo. El sensor detecta, gracias a su ángulo de apertura de 60º, y dependiendo de la altura del techo, un área entre 1,97 m² y 4,52 m² (a una altura de por ejemplo 3,5 m la superficie es de 3,25 m x 3,25 m).

Para techos con una altura superior puede obtener cualquier sensor con un ángulo de apertura de 40º y 20º.

   Especifaciones técnicas
Altura de montaje 2,2 m ... 4,8 m
Velocidad de detección 0,5 ms-1 ... 3 ms-1
Sensibilidad de temperatura 2 °C
Líneas de cómputo disponibles 2 - 16 con hasta 32 registros de cómputo
Rango operativo 0 ... +40 °C (no para zonas húmedas)
Alimentación 12 - 28 VDC o POE
Potencia de entrada 12 V - 160 mA / 24 V - 80 mA
Conexiones 2 x RJ45 / 1 x LAN / 1 x para la unidad Node
Peso 0,3 kg

Los cuenta personas detectan las personas por su imagen térmica. El cuenta personas trabaja independientemente de las condiciones luminosas, por lo que lo puede usarlos en en áreas y edificios que no estén iluminados de noche, y obviamente también de día.

Gracias a que la detección de personas se realiza por imagen térmica se protege la privacidad de los asistentes, pues los cuenta personas no reconocen ningún rostro. A través del navegador puede consultar los valores del contador del cliente. Los cuenta personas disponen de un servidor propio donde se almacenan todos los datos.

Gracias a su montaje sencillo es posible instalarlos de forma rápida y sencilla en centros comerciales, supermercados, museos, etc. Al igual que los detectores de humo, los cuenta personas se montan en el techo y se conectan a través de un cable Ethernet usando la infraestructura disponible. Además del conteo, los cuenta personas de la serie Gazelle ofrecen funciones para el análisis del flujo de clientes y el comportamiento de movimiento de personas. Por ejemplo, con un cuenta personas es posible analizar en un comercio las colas de espera en las cajas.

El conocimiento exacto del número de visita o clientes en su local le permite calcular de forma segura los ingresos por cliente.

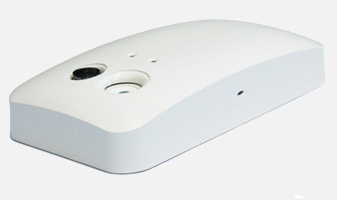

  Contador IP 60° Gazelle IRC5716-NW DualView Unidad principal

El IRC5716-NW detecta, al igual que el IRC5706-NW, la presencia de personas gracias a la emisión de calor. Adicionalmente está equipado con una cámara de imagen real que permite al sensor controlar la zona de detección y, en combinación con el software opcional "Validation Tool", realizar un conteo óptico.

Este proceso de conteo se activa cuando se sobrepasa una de las 16 líneas de cómputo que se pueden generar.

Un servidor de web integrado permite configurar el sensor desde un navegador y leer los datos directamente a través de una red.


Equipo para detectar personas

Ficha técnica Esquema de montaje Instrucciones de uso

Este es el Master Unit al que puede conectar hasta 8 unidades Node. Las unidades Node tienen las mismas especificaciones técnicas, pero no integran un servidor web.

   Especifaciones técnicas
Altura de montaje 2,2 ... 4,8 m
Velocidad de detección 0,5 ... 3 ms-1
Sensibilidad de temperatura >2 °C
Líneas de cómputo disponibles 2 - 16 con hasta 32 registros de cómputo
Rango operativo 0 ... +40 °C (no para zonas húmedas)
Alimentación 12 ... 28 VDC o POE
Potencia de entrada 12 V - 160 mA / 28 V - 80 mA
Conexiones 0 ... +250 °C
2 x RJ45 / 1 x LAN / 1 x para la unidad Node -20 ... +80 °C
Dimensiones carcasa 190 x 111 x 63 mm
Peso 0,3 kg
Video 12 fps a 1600 x 1200 píxeles


Los sensores han sido diseñados para un montaje en el techo. El sensor deteca, gracias a su ángulo de apertura de 60º, y dependiendo de la altura del techo, un área entre 1,97 m² y 4,52 m² (a una altura de por ejemplo 3,5 m la superficie es de 3,25 m x 3,25 m). Adicionalmente se pone a disposición una API apto para muchos sistemas. La API está documentada en idioma inglés.

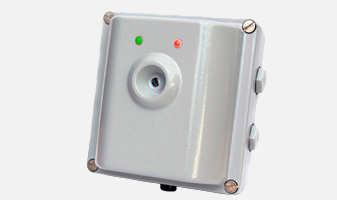

  Contador IP 60° para exterior IRC3110 Unidad principal

Los sensores IRC3110 han sido desarrollados para exteriores; por ejemplo, para medir la frecuencia de paso o para contar la asistencia. Por esta razón el cuenta personas está integrado en una carcasa revestida con polvo según la norma IP 66.

Es idéntico al modelo IRC5706-NW y cuenta las personas gracias a la emisión de calor. El proceso de conteo se activa cuando se sobrepasa una de las 16 líneas de cómputo que se pueden generar.

Un servidor de web integrado permite configurar el sensor desde un navegador y leer los datos directamente a través de una red.

Este es el Master Unit al que puede conectar hasta 8 unidades Node. Las unidades Node tienen las mismas especificaciones técnicas, pero no integran un servidor web.


Cotnador de personas para exterior

Ficha técnica Esquema de montaje Instrucciones de uso

   Especifaciones técnicas
Altura de montaje 2,2 m ... 4,8 m
Velocidad de detección 0,5 ms-1 ... 3 ms-1
Sensibilidad de temperatura < 2 °C
Líneas de cómputo disponibles 2 - 16 con hasta 32 registros de cómputo
Rango operativo -25 ... +55 °C
Alimentación 12 ... 28 V DC
Potencia de entrada 12 V 80 mA / 28 V 50 mA
Conexiones 2 x RJ45 / 1 x LAN / 1 x para la unidad Node
Dimensiones carcasa 140 x 133 x 80 mm
Material carcasa Aluminio fundido pulverizado (RAL7001)
Peso 0.5 kg


Los sensores han sido diseñados para un montaje en el techo. El sensor deteca, gracias a su ángulo de apertura de 60º, y dependiendo de la altura del techo, un área entre 1,97 m² y 4,52 m² (a una altura de por ejemplo 3,5 m la superficie es de 3,25 m x 3,25 m). Para techos con una altura superior puede obtener cualquier sensor con un ángulo de apertura de 40º y 20º. Adicionalmente se pone a disposición una API apto para muchos sistemas. La API está documentada en idioma inglés.

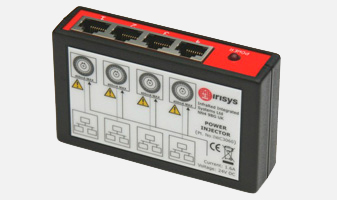

  Alimentación IWC 3060

Los sensores Gazelle serie IRC-5706 e IRC 5716 pueden ser alimentados directamente a través de bornes roscados (12 ... 28 V DC) o a través de PoE (IEEE-Standard 802.3af).

Los sensores de la serie 3000 también se pueden alimentar directamente a través de bornes roscados con una tensión entre 12 y 28 V DC, o a través del adaptor de Irisys de 24 V PoE (no estandar PoE 48V!).

Estos están disponible como adaptador de 4 puertos (IWC3060) o de 1 puerto (IWC3065).

Los sensores de la serie 3000 no son PoE conformes (IEEE-Standard 802.3af).


Sistema de alimentación para los detectores de presencia

Ficha técnica Esquema de montaje Instrucciones de uso



Especifaciones técnicas
Longitud de cable máxima hasta la Master Unit (Cable Cat. 5) 100 m
Número máximo de unidades 5 a 24 V
Conformidad PoE No PoE conforme
Alimentación 24 V DC

  Software Estate Manager Analyse

El software IRISYS Estate Manager ofrece una amplia visión sobre toda su red de cuenta personas, lo que le permite administrarla de forma efectiva y optimizar el rendimiento. Todo ello sin importar en el lugar dónde se encuentre, lo puede administrar desde cualquier ubicación.

Tiene acceso a la libreta de direcciones de estructura flexible y a un sistema de información basado en tarjetas.

Gracias a la posibilidad de configurar otros accesos a su servidor puede consultar y administrar todos sus cuenta personas desde cualquier ubicación.


Software para los cuenta personas

Ficha técnica Esquema de montaje Instrucciones de uso

El Estate Manager permite la configuración desde cualquier dispositivo conectado. También le ofrece la posibilidad de programar diferentes plazos automáticos para copias de seguridad, actualizaciones del Firmware y descargas, y administrar todas las notificaciones diarias de la completa red de sus cuenta personas (por ejemplo, desconexión de un sensor o interrupción de la conexión a su base de datos).


  Funcionamiento

El cuenta personas se instala en el techo de un área determinada. Un lugar estratégico son las áreas de entrada y salida de un local.

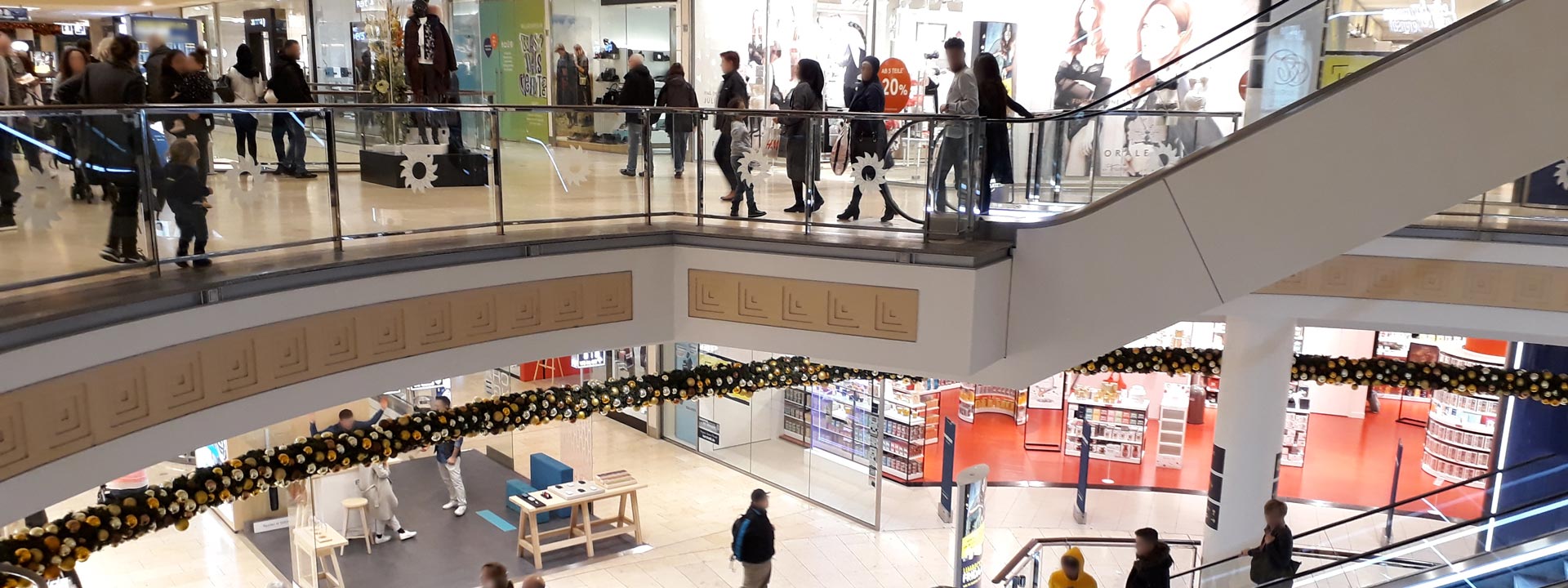

En los centros comerciales también es útil colocarlos en las zonas de las escaleras mecánicas pues permite contar el número de personas por piso.

El cuenta persona detecta a través de una imagen térmica la diferencia de temperatura entre el suelo y una persona. El cuenta personas mide esta diferencia de temperatura y usa ese dato como base para el cómputo de personas. Esto tiene la ventaja que la iluminación del área no incide en la medición.


Cómo funciona un cuenta personas

Ficha técnica Esquema de montaje Instrucciones de uso

Dos líneas de ajuste libre definen las áreas de entrada y salida del cuenta personas. Según la dirección de flujo el cuenta personas aumentará o disminuirá el cómputo. Esto permite conocer el número exacto de personas presentes. El uso de varios cuenta personas permite también dirigir el flujo de personans dentro de un edificion, como por ejemplo, para evitar que en las cajas de un comercio se formen largas colas de espera.

Gracias a su fácil instalación, su manejo sencillo y su diseño discreto, el cuenta personas llega a ser una instrumento útil y valioso para el cómputo de personas. Su gran abanico de posibles usos permite utilizar el cuenta personas en casi cualquier lugar. La tecnología infrarroja usada por el cuenta personas evita que tenga que pensar en la protección de datos, pues el dispositivo sólo obtiene una imagen térmica y no registra ningún rostro. Otra gran ventaja de la tecnología infrarroja es que el dispositivo trabaja independiemente de las condiciones luminosas. Gracias a la emisión de calor emitida por las personas no es necesario instalar una fuente de luz para realizar el conteo.

Especialmente en las áreas de entrada y salida o de escaleras suelen haber problemas en el conteo de personas. El cuenta personas permite también en estos casos un conteo preciso. Esto es gracias a la tecnología de líneas de cómputo que puede adaptar individualmente.
