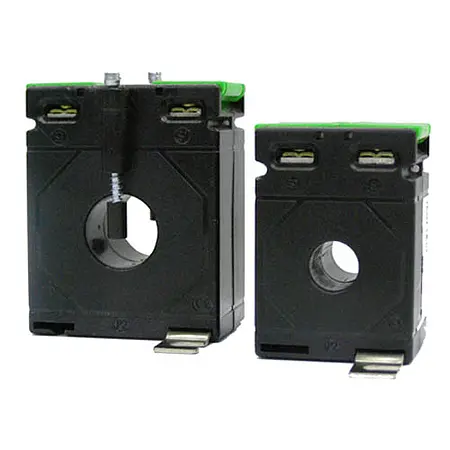

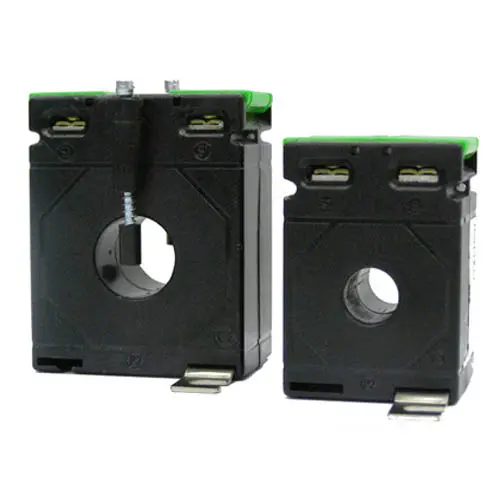

Transductor de corriente hasta 300 A / salida 1A o 5A / para cables eléctricos /
dimensiones compactas / para funcionamiento con transductor o analizador de potencia
El
transductor
de
corriente PCE-LCTR 50/14(30)
se
utiliza
cuando
la
corriente
alterna
en un
circuito
es
demasiado
alta
para
detectarla
directamente.
El
transductor
de
corriente
convierte
la
corriente
primaria
una
corriente
reducida
proporcional
secundaria,
para que
pueda
ser
procesada
por un
instrumento.
Además,
los
instrumentos
conectados
al
transductor
de
corriente
los
protege
contra
los
voltajes
altos.
El transductor de corriente PCE-LCTR 50/14(30) mide la corriente indirectamente
de 40 A hasta 300 A. El
transductor de corriente proporciona una corriente de salida de máximo 5 A. Con ello, el
transductor de corriente es apto para todas las mediciones de corriente en las que importa la seguridad. El
transductor de corriente es apto para mediciones en cables.
- Transductor de corriente (entrada): 40
A ... 300A
- Salida de 1 A o 5 A
- Tensión máxima: 720 V
- Clase de precisión: 0,5 / 1
- Frecuencia: 50 Hz
- IEC/EN 60044-1, BS 3938, estándar IS 2705-1
- Instalación sencilla
- Tamaño compacto
Especificaciones técnicas
Bobinado primario (entrada máx.)
40 ... 300 A
Bobinado segundario (salida)
1 A / 5 A
Clase de precisión
0,5 - para mediciones precisas
1 - para mediciones comunes, para
instrumentos analógicos
Diámetro máximo del cable
14 mm
Fondo
31 mm
Ancho
50 mm
Estándar
IEC/EN 60044-1, BS 3938, IS 2705-1
Conexiones
2 conexiones en cada lado
Clase de aislamiento
E (máx. 120 ºC)
Tensión máxima
720 V
Potencia nominal
1 VA ... 10 VA
Temperatura
ambiental
-20 ... +45 ºC
Temperatura de
almacenamiento
-50 ... +80 ºC
Corriente térmica de
cortocircuito (lth)
40 x ln
Dinámica de
corriente de cortocircuito (ldyn)
2,5 x l th
Factor de seguridad
5
Contenido del envío
1 x Transductor de corriente PCE-LCTR 50/14(30)
1 x Instrucciones de uso
