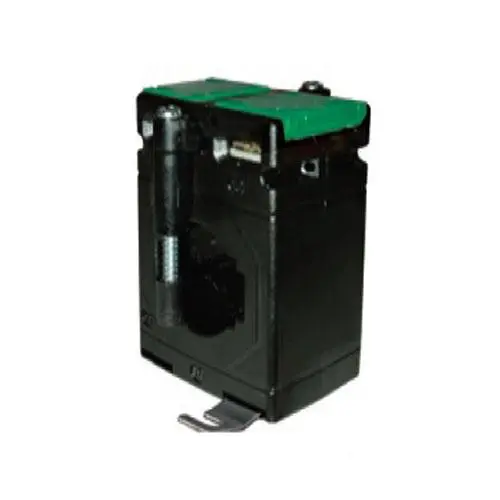

Transductor para montaje en carril hasta 400 A / salida
1A o 5A / para barras conductoras /
para funcionamiento con
transductor o analizador de potencia
El
transductor
para
montaje
PCE-LCTB50/21(30)
se monta
sobre un
carril.
El
transductor
para
montaje
se puede
montar
sobre
carriles
de
diferentes
dimensiones.
Asimismo,
es
posible
pasar
cables
por el
transductor
para
montaje
en
carril.
El
transductor
para
montaje
en
carril PCE-LCTB50/21(30) mide la corriente hasta
400
A. Las relaciones de transformación fijas
del transductor para montaje en carril
permiten una salida de 1 A o 5 A, según
modelo. Así, se puede medir la corriente de
forma segura con el transductor para montaje
en carril, y aplicarlo en la tecnología de
regulación.
- Transductor de corriente (entrada):
40
A ... 400A
- Salida de 1 A o 5 A
- Tensión máxima: 720 V
- Clase de precisión: 0,5 / 1
- Frecuencia: 50 Hz
- Estándar IEC/EN 60044-1, BS 3938, IS 2705-1
- Instalación sencilla
- Tamaño compacto
Especificaciones técnicas
Modelo
LCTB50/21(30)
Bobinado
primario (entrada máx.)
40 ... 400 A
Bobinado
segundario (salida)
1 A / 5 A
Clase de precisión
0,5 - para mediciones precisas
1 - para mediciones comunes, para
instrumentos analógicos
Fondo
31 mm
Ancho
50 mm
Diámetro máximo del cable
21 mm
Tamaño máximo
barra conductora
20 x 10 mm
Estándar
IEC/EN 60044-1, BS 3938, IS 2705-1
Carcasa
Carcasa reforzada en 10 % con fibra de vidrio policarbonato, para inhibir las llamas según UV94V-0
2 conexiones en ambos lados
Conexiones
2 conexiones en cada lado
Clase de aislamiento
E (máx. 120 ºC)
Tensión máxima
720 V
Potencia nominal
1 VA ... 10 VA
Temperatura
ambiental
-20 ... +45 ºC
Temperatura de
almacenamiento
-50 ... +80 ºC
Corriente térmica de
cortocircuito (lth)
40 x ln
Dinámica de
corriente de cortocircuito (ldyn)
2,5 x l th
Factor de seguridad
5
Contenido del envío
1 x
Transductor para montaje en carril
PCE-LCTB 50/21 (30)
1 x Instrucciones de
uso
