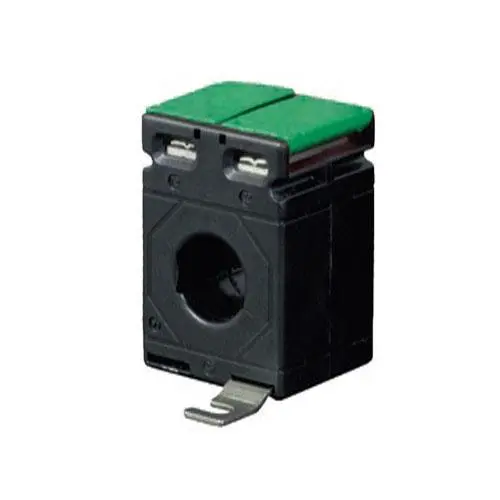

Transductor de corriente PCE-LCTB 45/21 (40)

Referencia: PCE-LCTB 45/21 (40)

Consúltenos

Plazo de entrega: 1-3 Días (Salvo fin Stock)

transductor para carril hasta 400 A / salida de 1A o 5A / para carriles /
para funcionamiento con transductor o analizador de potencia

El transductor para carril serie PCE-LCTB45/21(40) es apto para la medición de corriente indirecta en carriles. El transductor se puede montar sobre carriles de hasta 10 x 27 mm. Gracias a la apertura universal, el transductor para carril también puede montarse en cables eléctricos con un diámetro de hasta 21 mm. El transductor para montaje en carriles mide la corriente hasta 400 A. Las relaciones de transformación fijas permiten una salida de 1 A o 5 A, según modelo.

- Bobina primario (entrada): 50 A ... 400A
- Salida de 1 A o 5 A
- Tensión máxima: 720 V
- Clase de precisión: 0,5 / 1
- Frecuencia: 50 Hz
- Estándar IEC/EN 60044-1, BS 3938, IS 2705-1
- Instalación sencilla
- Tamaño compacto

Especificaciones técnicas
Bobinado primario (entrada máx.)	50 ... 400 A
Bobinado segundario (salida)	1 A / 5 A
Clases de precisión	0,5 - para mediciones precisas 1 - para mediciones ordinarias, para medidores analógicos
Ancho	40 mm
Fondo	45 mm
Diámetro del agujero	Ø 20 mm
Tamaño máximo del carril	20x10 mm
Normas	IEC/EN 60044-1, BS 3938, IS 2705-1
Carcasa	10 % de fibra de vidrio de policarbonato reforzado, resistente al fuego según UV94V-0
Conexiones	2 conectores en cada lado
Clase térmica	E (hasta 120 ºC)
Tensión del sistema	Máx. 720 V
Potencia nominal	1,5 VA ... 60 VA
Temperatura ambiente	-20 ... +45 °C
Temperatura de almacenamiento	-50 ... +80 °C
Corriente de cortocircuito térmica (l th)	40 x In
Corriente de cortocircuito dinámica (l dyn)	2,5 x l th
Factor de seguridad	5

Contenido del envío
1 x Transductor para carril PCE-LCTB45/21(40)
1 x Instrucciones de uso/table>
