transductor de baja tensión hasta 2000 AC A / salida de
1 A o 5 A /
para carril y cable / para funcionamiento con
transductor o analizador de armónicos

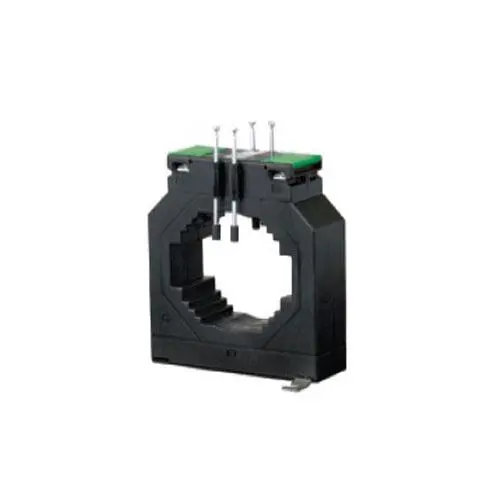

El transductor
de baja tensión PCE-LCTM104/80(45) puede emplearse
en el lado primario para corrientes hasta
2000 A. En el lado de la salida, el
transductor de baja tensión proporciona al
usuario 1 A o 5 A. El transductor de baja
tensión PCE-LCTM104/80(45) puede emplearse con
seguridad hasta 720 V. El transductor de
baja tensión se puede montar sobre
diferentes carriles de diferentes
dimensiones. Además del montaje en carriles,
el transductor de baja tensión también puede
ser montado en cables con diámetros de hasta
61 mm. El transductor de baja tensión está
disponible en diferentes versiones.
- Transductor de corriente (entrada):
200
A ... 2000A
- Salida de 1 A o 5 A
- Tensión máxima: 720 V
- Clase de precisión: 0,2S / 0,2 / 0,5 / 1
- Frecuencia: 50 Hz
- Estándar IEC/EN 60044-1, BS 3938, IS 2705-1
- Instalación sencilla
- Tamaño compacto
Especificaciones técnicas
Modelo
PCE-LCTB104/80(45)
Bobinado
primario (entrada máx.)
200 ... 2000 A
Bobinado
segundario (salida)
1 A / 5 A
Clase de precisión
0,2S / 0,2 - para
laboratorio y medición de potencia
0,5 - para mediciones precisas
1 - para mediciones comunes, para
instrumentos analógicos
Fondo
104 mm
Ancho
45 mm
Diámetro máximo del cable
65 mm
Tamaño máximo
carril
>
60 x 12 mm, 2 x 50 x 15 mm, 2 x 40 x 20 mm
Estándar
IEC/EN 60044-1, BS 3938, IS 2705-1
Carcasa
Carcasa reforzada en 10 % con fibra de vidrio policarbonato, para inhibir las llamas según UV94V-0
2 conexiones en ambos lados
Conexiones
2 conexiones en cada lado
Clase de aislamiento
E (máx. 120 ºC)
Tensión máxima
720 V
Potencia nominal
1,5 VA ... 45 VA
Temperatura
ambiental
-20 ... +45 ºC
Temperatura de
almacenamiento
-50 ... +80 ºC
Corriente térmica de
cortocircuito (lth)
40 x ln
Dinámica de
corriente de cortocircuito (ldyn)
2,5 x l th
Factor de seguridad
5
Contenido
del envío
1 x
Transductor de baja tensión serie
PCE-LCTB104/80(45)
1 x Instrucciones de uso
