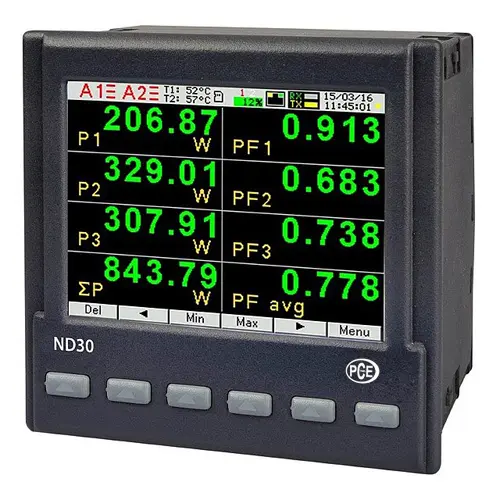

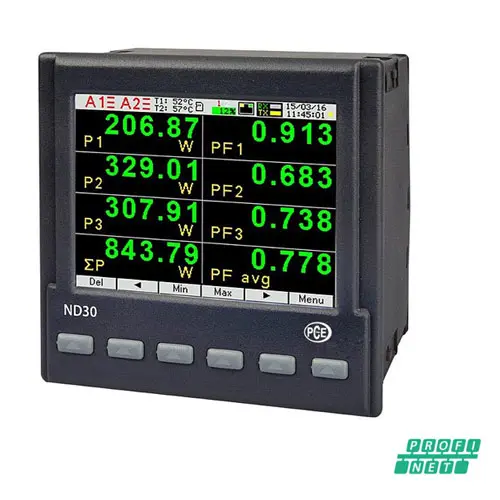

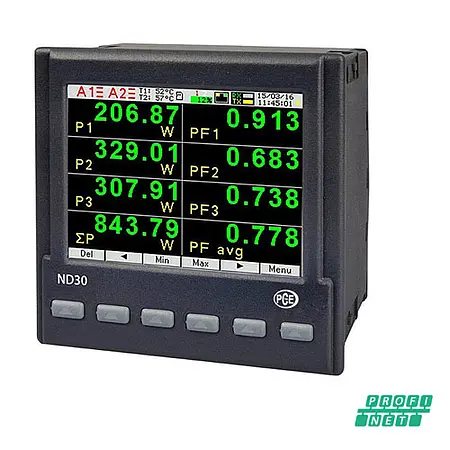

Indicador de potencia PCE-ND30PNET

Referencia: PCE-ND30PNET
344,90 €
417,33 €
PCE-ND30PNET
Precio sin IVA ni gastos de envío (8,00 € + IVA)
3 fases (1/5 A)
LCD
Montaje en panel
Plazo de entrega: 3 Semanas
Indicador de potencia para mediciones continuas / Pantalla gráfica LCD / Interfaz RS-485 / Registro de datos e interfaz Profinet

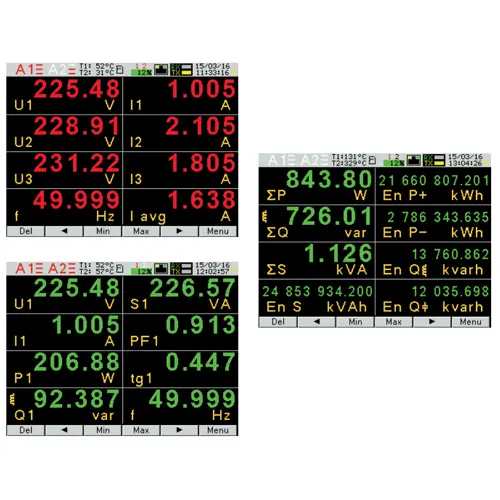

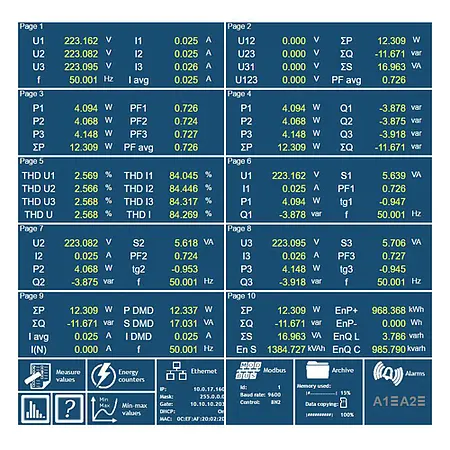

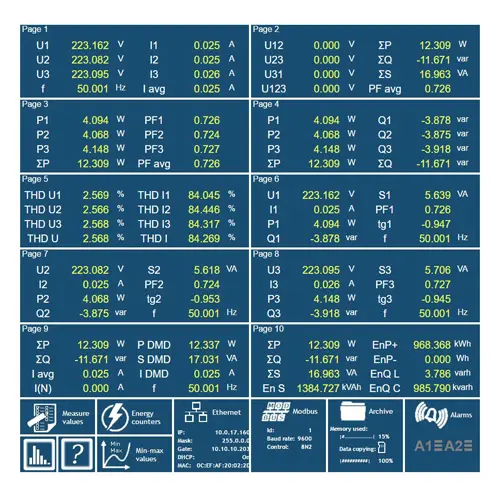

El indicador de potencia PCE-ND30PNET puede medir hasta 54 parámetros en una red de corriente y tensión. Además de medir la potencia, el PCE-ND30 mide tensión, corriente y armónicos hasta el orden de 51. Puede usar el indicador de potencia para medir 1 o 3 fases, sin importar si la carga es simétrica o asimétrica. Todos los valores se pueden mostrar en pantalla de forma gráfica. El usuario puede establecer qué valores se deben mostrar. Puede configurar hasta 10 grupos con 8 parámetros cada uno. Además de indicar los valores actuales, el indicador de potencia muestra los valores máximo y mínimo.

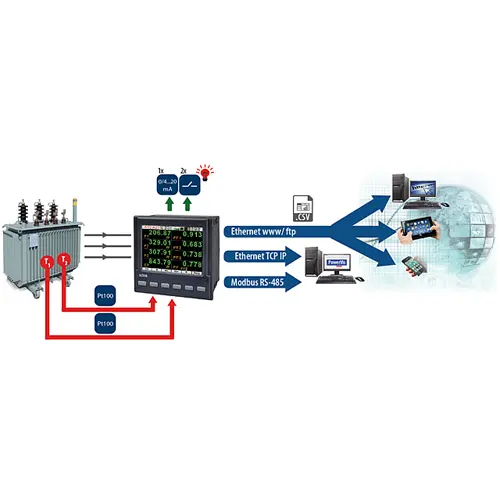

El indicador de potencia integra dos relés para generar una alarma al sobrepasar el valor superior o inferior. Opcionalmente se puede equipar con una salida analógica 0/4 ... 20 mA y dos entradas para sensores de temperatura PT100. Otra opción es equipar el indicador de potencia con una memoria de 8 GB y una interfaz Ethernet. La interfaz para redes permite acceder a la web y a la memoria del indicador de potencia. El equipo incluye de base una interfaz Modbus RS-485 con la que puede programar y leer los valores del indicador de potencia.

- Medición de cualquier parámetro en una red de corriente y tensión

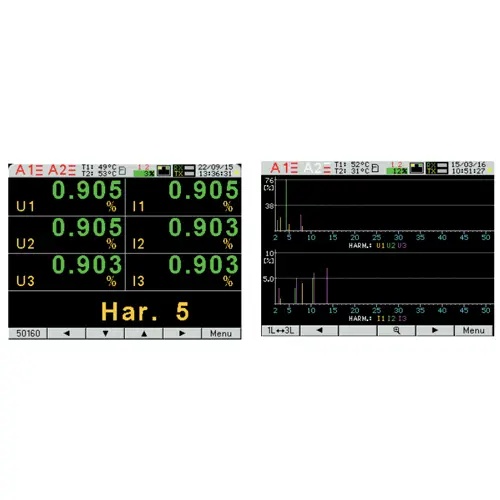

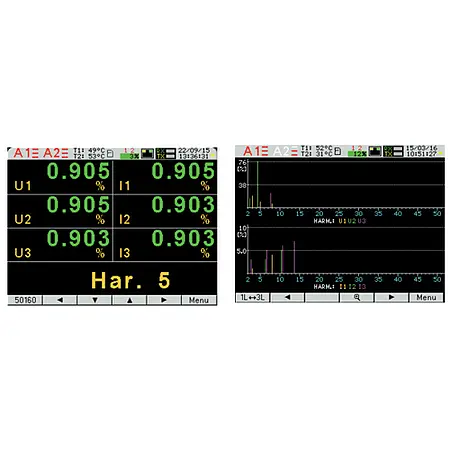

- Medición de armónicos hasta la orden 51
- Opcional: Entrada para 2 x PT100
- Modbus RS-485
- Interfaz Profinet
- Relé de alarma y salida analógica
- Opcional: Interfaz para web y registro de datos
- Montaje en panel

Especificaciones técnicas
Rangos
Corriente (clase 0,2)
1 A AC
5 A AC
0,1 ... 1,2 A
0,5 ... 6,0 A
Rango máximo indicado: 20 kA
Tensión L-N (clase 0,2)
57,7 V AC
230 V AC
400 V AC
11,5 ... 70 V
46 ... 276 V
80 ... 480 V
Rango máximo indicado: 480 kV
Tensión L-L (clase 0,5)
100 V AC
400 V AC
690 V AC
20 ... 120 V
80 ... 480 V
138 ... 830 V
Rango máximo indicado: 830 kV
Potencia activa (clase 0,5) ± 1999,9 W
Rango máximo indicado: ± 1999,9 MW
Potencia reactiva (clase 1) ± 1999,9 Var
Rango máximo indicado: ± 1999,9 MVar
Potencia aparente (clase 0,5) 0 ... 1999,9 Va
Rango máximo indicado: 0 ... 1999,9 MVA
Energía activa (clase 0,5) ± 1999,9Wh
Rango máximo indicado: ± 1999,9 MWh
Energía reactiva (clase 1) ± 1999,9 Varh
Rango máximo indicado: ± 1999,9 MVarh
Energía aparente (clase 0,5) 0 ... 1999 VAh
Rango máximo indicado: 0 ... 1999,9 MVAh
Factor de potencia activa -1 .... 1
Relación entre potencia activa y aparente -1,2 ... 1,2
Frecuencia 45 ... 65 Hz
Distorsión de armónicos 0 ... 100 %
Armónicos corriente y tensión hasta la orden 51. 0 ... 100 %
Especificaciones técnicas adicionales
Entrada de temperatura (opcional) 2 x PT100 de 2 hilos
-50 ... 400 °C
± 0,5 % FS
Interfaz RS-485 Modbus RTU
8N2, 8E1, 8O1, 8N1
Dirección: 1 ... 247
Baud: 4800, 9600,19200, 38400, 57600, 115200
Ethernet / Profinet ICMP (Ping Profinet Version 2.2)
Pantalla LCD de 3,5 ", 320 x 240 píxeles
Dimensiones 96 x 96 x 77 mm
Dimensiones para instalación en panel 92,5 x 92,5 mm
Peso 300 g
Tipo de protección Parte frontal: IP65
Parte posterior: IP20
Alimentación 85 ... 253 V AC
90 ... 300 V DC
Potencia absorbida 6 VA
Potencia perdida Tensión: 0,2 VA
Corriente: 0,1 VA
Tiempo de calentamiento 5 minutos
Condiciones ambientales -10 ... 55 °C / 0 ... 95 % H.r.
Posición de instalación Cualquier posición
Sobrecarga Tensión: 2 x Voltaje nominal (5 segundos)
Corriente: 50 A (1 segundo)
Tolerancia electromagnética EN 61000-6-2
EN 61000-6-4
Aislamiento carcasa Doble, según EN61010-1
Grado de suciedad 2
Categoría de instalación III

1 x Indicador de potencia PCE-ND30PNET (según la configuración seleccionada)
1 x Instrucciones de uso
