Convertidor de corriente serie PCE-LCTS
155/80SC (40) con núcleo de medida divisible para la medición de corrientes alternas hasta
3000 A

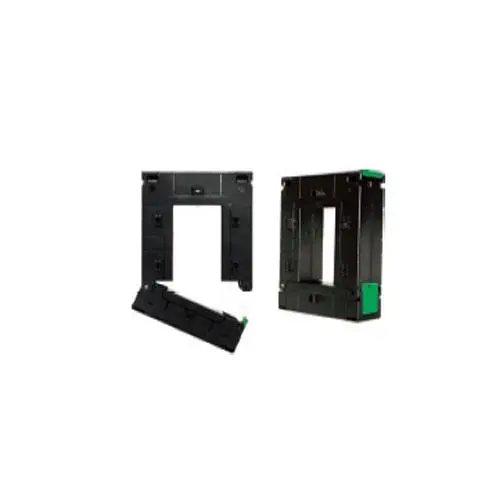

El convertidor de corriente con núcleo partido
PCE-LCTS 155/80SC (40) se utiliza para transformar las corrientes alternas cuando éstas son demasiado altas para que pueda medirlas directamente con un medidor. El convertidor de corriente convierte y reduce de manera proporcional la corriente primaria a una corriente secundaria para que pueda medirla sin problema. Además, también protege al medidor que esté conectado al convertidor de sobretensiones.
- Bobinado primario (entrada):
250 ... 3000 AA
- Bobinado secundario (salida): 1 A / 5
A
- Tensión del sistema: máx. 720 V
- Clases de precisión: 0,5 / 1
- Frecuencia: 50 Hz
- Normas IEC/EN 60044-1, BS 3938, IS 2705-1
- Fácil de instalar
- Dimensiones compactas
Especificaciones técnicas
Bobinado
primario (entrada máx.)
250 ... 3000 A
Bobinado
segundario (salida)
1 A / 5 A
Clases de precisión
0,5 - para mediciones precisas
1 - para mediciones ordinarias, para
medidores
analógicos
Ancho
40 mm
Fondo
155 mm
Diámetro del agujero
82 x 122 mm
Normas
IEC/EN 60044-1, BS 3938, IS 2705-1
Carcasa
10 % de fibra de vidrio de policarbonato
reforzado, resistente al fuego según UV94V-0
Conexiones
2 conectores en cada lado
Clase térmica
E (hasta 120 ºC)
Tensión del sistema
Máx. 720 V
Potencia nominal
1,5 VA ... 10 VA
Temperatura
ambiente
-20 ... +45 °C
Temperatura de almacenamiento
-50 ... +80 °C
Corriente de cortocircuito térmica (l th)
40 x In
Corriente de cortocircuito dinámica (l dyn)
2,5 x l th
Factor de seguridad
5
Contenido de envío
1 x Convertidor de corriente serie PCE-LCTS
155/80SC (40)
1 x Instrucciones de uso
